1 PWS 3.3 Tragbares Arbeitsnormal und Netzqualitätsanalysator Seite 1 März 2009

2 Arbeitsnormal Funktionen  20 mV V (Phase-Null)  1 mA A direkt angeschlossen  10 mA A mit Stromzangen  Messungen von elektrischen Parameter (UI , PQS, f, PF) inkl. Vektor- und Kurvenform- darstellung, Harmonische  Bis zu 2 Impulseingänge  Messwandlerprüfungen (CT/PT Bürde, CT Verhältnis)  Genauigkeit  0.1 %/  0.05 % Optionen:  CALSOFT Software  Stromzangen: 100 A 1000A LEMflex © bis zu 3.000A Vorteile / Nutzen Seite 2 März 2009

3 Netzqualitätsanalysator Funktionen  3 Spannungs- / 4 Stromkanäle  Harmonische Zwischen- harmonische Signalspannungen  Einbrüche Überspannungen Unterbrechungen  Spannungsunsymmetrien  Flicker  Transientenerfassung  200  s (10 kHz)  IEC Klasse A  15min Batterie gepuffert  EN50160 Reporte Vorteile / Nutzen Seite 3 März 2009

4 Kommunikation  USB (integriert, standard)  Ethernet (integriert, standard)  Analogmodem (integriert, optional)  GSM-Modem (extern, optional) Speicher & GPS Zeitsynchronisation  Speicher: Flash Memory Karte  GPS Time Zeitsynchronisation (integriert, optional) Vorteile / Nutzen Seite 4 März 2009

5 Anschlüsse Ansicht von oben [1]Stromeingänge I1, I2, I3[3]PhasenanschlüsseU1, U2, U3 [2]Stromausgänge I1*, I2*, I3* [4]Nullleiteranschluss UN [5]Anschl. Stromzange CT1 [7]Anschl. Stromzange CT IN/IE [6]Anschl. Stromzange CT2 [8]Impulsein- / ausgang Seite 5 März 2009

6 [9]Impulseingang[11]Modem-Anschluss [10] Ethernet-Anschluss[12]USB Anschluss [13]GSM Modem[14]Compact Flash Karte [15]Hauptschalter[16]Netzanschluss Anschlüsse Ansicht von oben Seite 6 März 2009

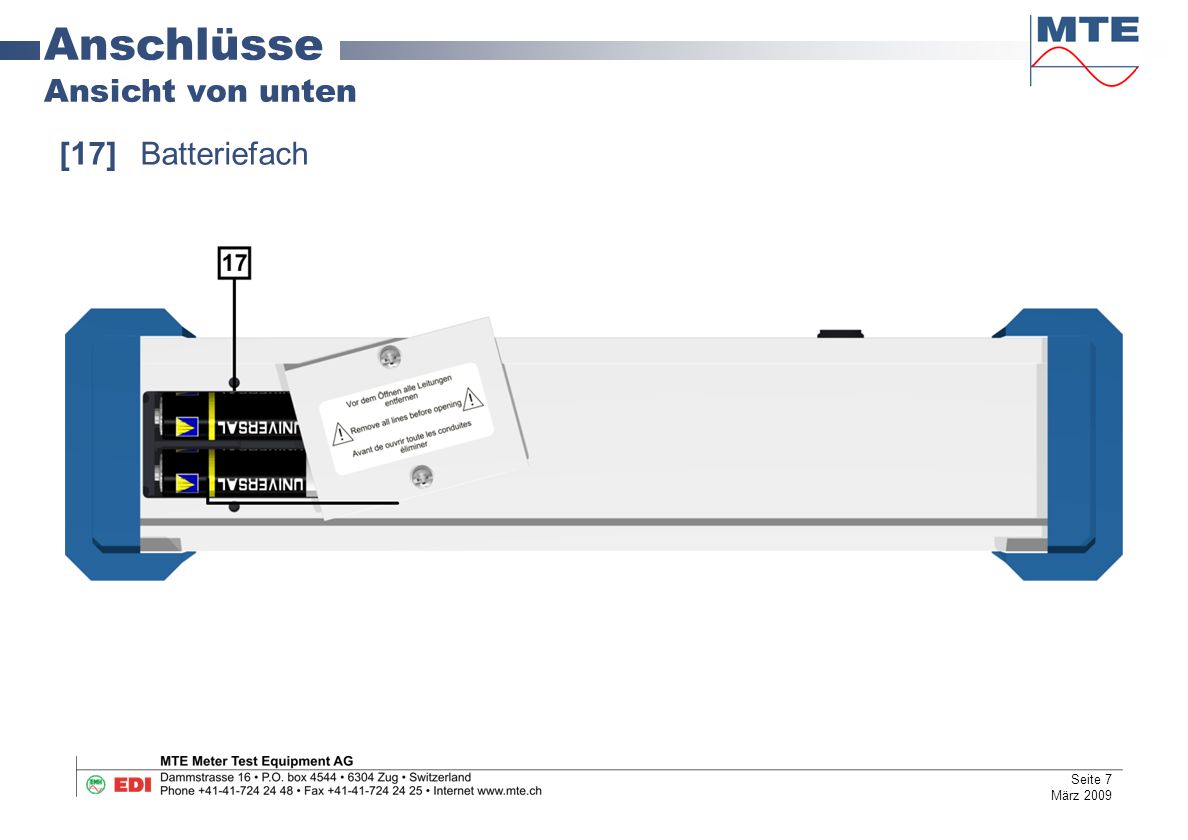

7 [17] Batteriefach Anschlüsse Ansicht von unten Seite 7 März 2009

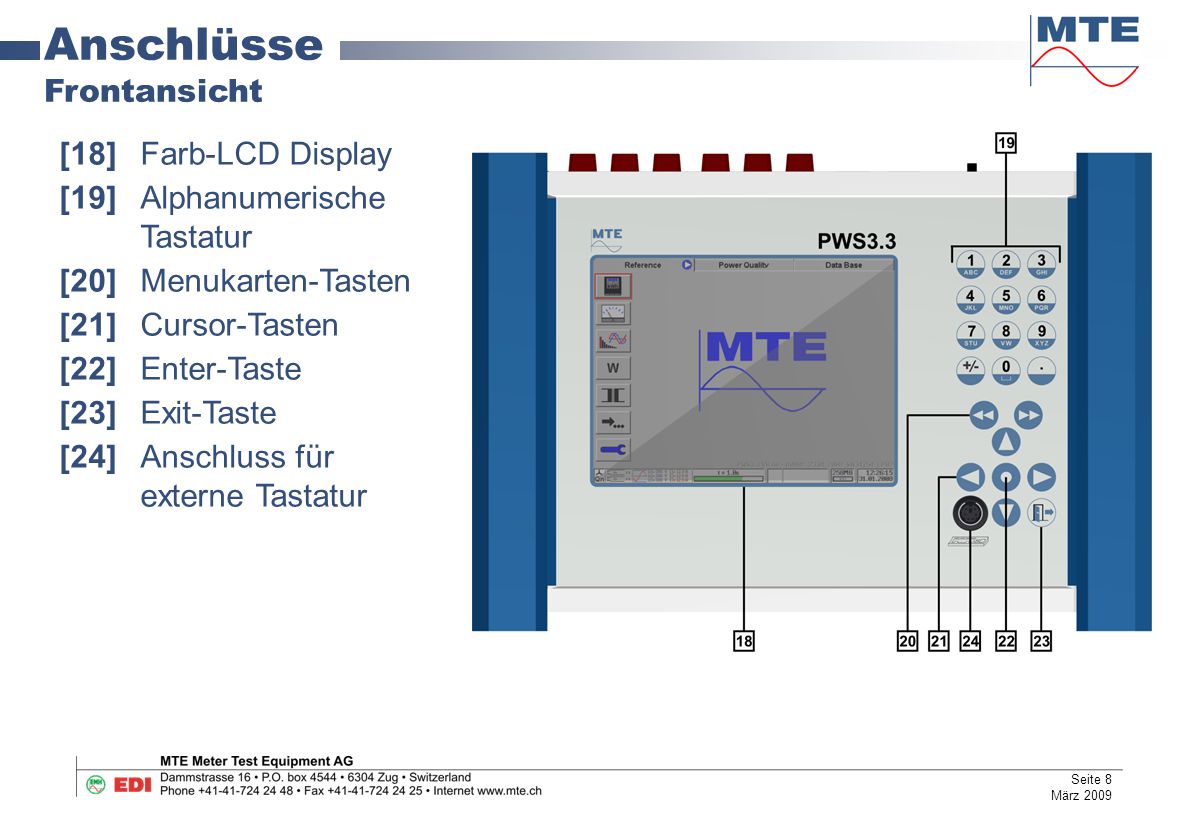

8 [18] Farb-LCD Display [19]Alphanumerische Tastatur [20]Menukarten-Tasten [21]Cursor-Tasten [22]Enter-Taste [23]Exit-Taste [24]Anschluss für externe Tastatur Anschlüsse Frontansicht Seite 8 März 2009

9 Optionale Stromzangen zum PWS 3.3  Fehlerkompensierte Stromzangen für Messungen bis 100 A  Stromzangen für Messungen bis 1000 A  Flexible Stromwandler LEMflex für Messungen bis 30 / 300 / 3000 A  Hot Sticks für Messung in Hochspannungsnetzen AmpLiteWire bis 2000 A Seite 9 März 2009

10 Bedienungskonzept Symbols Display Steuertasten   Seite 10 März 2009

11 Software Prüfzähler – Hauptmenu Zählerprüfung  Messungen  Harmonische, Oszilloskop  Energiemessung  Messwandler Test  Spezialfunktionen  Installation (Setup)  Seite 11 März 2009

12 Software Prüfzähler – Fehlermessung Seite 12 März 2009

13 Software Prüfzähler – Messung von UI , PQS und UIPQS Seite 13 März 2009

14 Software Prüfzähler – Kurvenform, Harmonische und Vektordiagram Seite 14 März 2009

15 Software Prüfzähler – Energiemessung Seite 15 März 2009

16 Software Prüfzähler – Zählwerksprüfung Seite 16 März 2009

17 Software Prüfzähler – Bürdenmessung von Spannungstransformatoren Seite 17 März 2009

18 Software Prüfzähler – Bürdenmessung von Stromtransformatoren Seite 18 März 2009

19 Software Prüfzähler – Spannungswandler Übersetzungsverhältnis Seite 19 März 2009

20 Software Prüfzähler – Stromwandler Übersetzungsverhältnis Seite 20 März 2009

21 Software Prüfzähler – Spezialfunktionen Seite 21 März 2009

22 Online Messung  Power Quality Aufzeichnung  Power Quality Analyse  Konfiguration  Erste Reihe  Software Netzqualitätsanalyse – Hauptmenü Seite 22 März 2009

23 Start / Stop PQ Aufzeichnung  Aufzeichnungskonfiguration  Aufzeichnungsprofile  Software Netzqualitätsanalyse – Hauptmenü Zweite Reihe  Seite 23 März 2009

24 Software Netzqualitätsanalyse – Online Messung Seite 24 März 2009

25 Software Netzqualitätsanalyse – Aufzeichnung Seite 25 März 2009

26 Software Netzqualitätsanalyse – Analyse Seite 26 März 2009

27 Software Datenbank – Hauptmenü Administrative Daten  Zählerdaten  Messwandler Daten  Ansicht von Testresultaten  Grundeinstellungen  Seite 27 März 2009

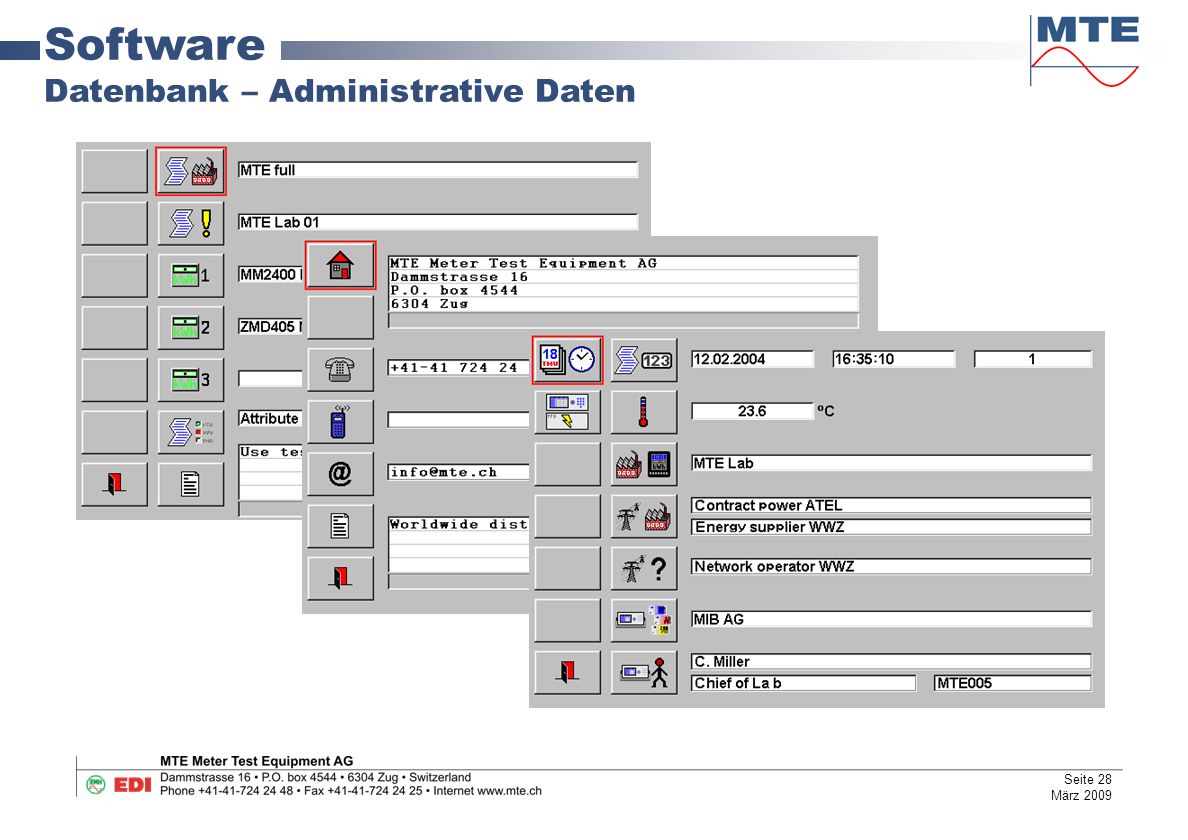

28 Software Datenbank – Administrative Daten Seite 28 März 2009

29 Software Datenbank – Zählerdaten Seite 29 März 2009

30 Software Datenbank – Messwandler Daten Seite 30 März 2009

31 Software Datenbank – Ansicht von Testresultaten Seite 31 März 2009

32 Windows © -Software CALSOFT Auswahl von Echtzeit Auslesung oder Auslesen von Datensätzen aus dem Speicher des PWS 3.3 Seite 32 März 2009
