1 SPC – Aufgabenstellung 1 Die abgebildete Getriebewelle soll gefertigt werden. Der Kunde verlangt, dass einige Prüfmerkmale mit Hilfe von SPC überwacht werden.

2 SPC (Statistical Process Controlling)

3 SPC – Maschinenfähigkeitsuntersuchung (MFU) Die MFU soll an der markierten Stelle durchgeführt werden. Vorgabewerte: 6s-Bereich c m > 1,67 c mk > 1,33

4 SPC – Maschinenfähigkeitsuntersuchung (MFU) Messwerte für die MFU zur Lösung

5 SPC – Aufgabenstellung 2 Die markierten Merkmale sollen mit Hilfe von Qualitätsregelkarten überwacht werden. Merkmal 3:  35 f7 Merkmal 1:  45 g6 Merkmal 2: Länge 40 +0,1 Merkmal 4: Breite 10 P9 Merkmal 5: Breite 18,7

6 SPC - Qualitätsregelkarten Zwischenkontrolle

7 SPC - Qualitätsregelkarten Rahmenbedingungen: Stichprobenhäufigkeit:stündlich Stichprobenanzahl:n = 5 Merkmal 2 und 5Messgenauigkeit: 1/100 Merkmal 1, 3 und 4Messgenauigkeit: 1/1000 Für Merkmal 5 (18,7)Allgemeintoleranzen DIN ISO 2768-f

8 Merkmal 3: 34,963 34,962 34,963 34,962 34,963 Merkmal 1: 44,982 44,985 44,986 44,985 Merkmal 2: 40,04 40,05 40,02 40,05 Merkmal 4: 9,962 9,963 9,965 9,970 9,972 Merkmal 5: 18,70 18,69 18,71 18,69 SPC – Qualitätsregelkarten 6:00 Uhr

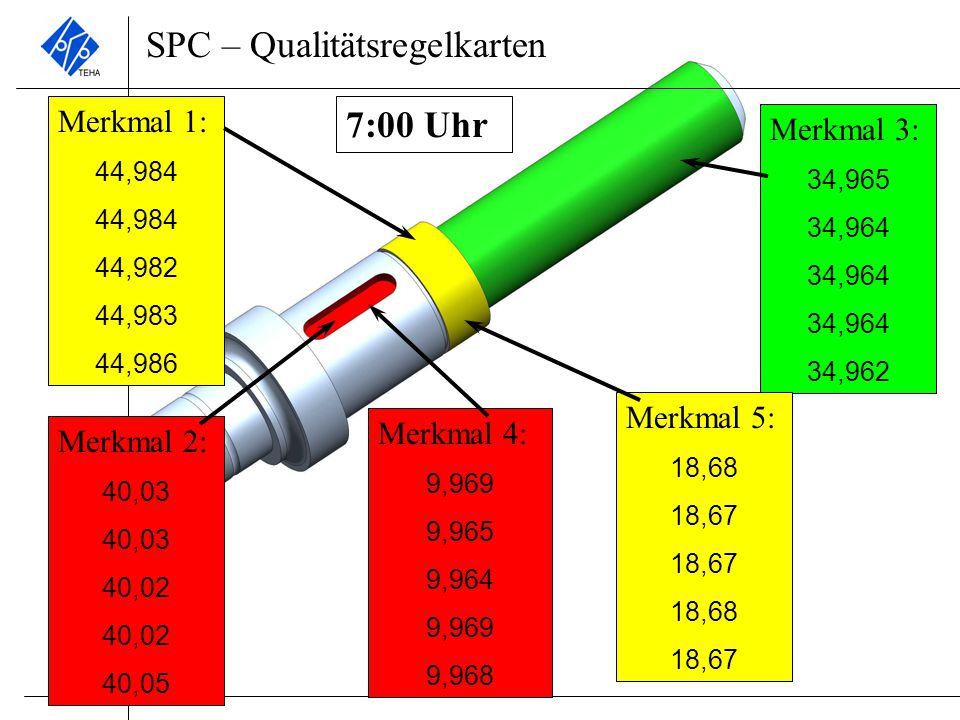

9 Merkmal 3: 34,965 34,964 34,962 Merkmal 1: 44,984 44,982 44,983 44,986 Merkmal 2: 40,03 40,02 40,05 Merkmal 4: 9,969 9,965 9,964 9,969 9,968 Merkmal 5: 18,68 18,67 18,68 18,67 SPC – Qualitätsregelkarten 7:00 Uhr

10 Merkmal 3: 34,962 34,965 34,966 34,965 34,964 Merkmal 1: 44,985 44,984 44,980 44,982 Merkmal 2: 40,09 40,08 40,07 40,06 40,05 Merkmal 4: 9,970 9,969 9,967 9,968 9,966 Merkmal 5: 18,75 18,70 18,73 18,72 SPC – Qualitätsregelkarten 8:00 Uhr

11 Merkmal 3: 34,959 34,958 34,960 34,958 34,961 Merkmal 1: 44,978 44,985 44,983 44,984 Merkmal 2: 40,01 40,04 40,05 40,06 Merkmal 4: 9,968 9,969 9,971 9,970 Merkmal 5: 18,62 18,65 18,63 18,65 18,62 SPC – Qualitätsregelkarten 9:00 Uhr

12 Merkmal 3: 34,955 34,958 34,960 34,958 Merkmal 1: 44,982 44,978 44,984 44,981 Merkmal 2: 40,03 40,07 40,06 40,05 Merkmal 4: 9,970 9,971 9,972 9,971 Merkmal 5: 18,72 18,71 18,73 18,74 18,70 SPC – Qualitätsregelkarten 10:00 Uhr

13 Merkmal 3: 34,970 34,962 34,963 34,962 34,966 Merkmal 1: 44,982 44,978 44,985 44,978 Merkmal 2: 40,05 40,04 40,06 40,07 Merkmal 4: 9,972 9,973 9,972 9,970 9,968 Merkmal 5: 18,66 18,68 18,65 18,69 SPC – Qualitätsregelkarten 11:00 Uhr

14 Merkmal 3: 34,965 34,964 34,962 Merkmal 1: 44,984 44,985 44,986 44,982 Merkmal 2: 40,02 40,03 40,04 40,05 40,06 Merkmal 4: 9,973 9,974 9,973 9,970 9,968 Merkmal 5: 18,76 18,70 18,73 18,70 SPC – Qualitätsregelkarten 12:00 Uhr

15 Merkmal 3: 34,967 34,968 34,965 34,968 34,962 Merkmal 1: 44,988 44,984 44,989 44,982 Merkmal 2: 40,07 40,08 40,07 40,06 40,02 Merkmal 4: 9,974 9,971 9,970 Merkmal 5: 18,69 18,68 18,67 18,68 SPC – Qualitätsregelkarten 13:00 Uhr

16 Merkmal 3: 34,963 34,962 34,963 34,962 34,963 Merkmal 1: 44,982 44,983 44,982 Merkmal 2: 40,04 40,05 40,06 Merkmal 4: 9,966 9,965 9,964 9,965 Merkmal 5: 18,74 18,81 18,71 18,68 18,69 SPC – Qualitätsregelkarten 14:00 Uhr

17 Merkmal 3: 34,959 34,958 34,960 34,958 34,961 Merkmal 1: 44,978 44,984 44,983 Merkmal 2: 40,06 40,07 40,04 40,05 40,04 Merkmal 4: 9,964 9,965 9,964 9,965 Merkmal 5: 18,65 18,70 18,69 18,68 18,67 SPC – Qualitätsregelkarten 15:00 Uhr

18 Merkmal 3: 34,967 34,968 34,965 34,968 34,962 Merkmal 1: 44,975 44,978 44,980 44,978 Merkmal 2: 40,03 40,02 40,05 40,06 40,05 Merkmal 4: 9,963 9,962 9,965 9,962 Merkmal 5: 18,71 18,72 18,73 18,72 18,70 SPC – Qualitätsregelkarten 16:00 Uhr

19 SPC (Statistical Process Controlling)

20 SPC - Prozessfähigkeit Berechnen Sie nun an Hand der Stichproben des Tages die Prozessfähigkeitswerte c p und c pk !
