1 Klimadiagramme Navigation: Pfeiltaste „nach rechts“: Schritt vorwärts
Pfeiltaste „nach links“ : Schritt rückwärts oder mit Maustaste, Mausrad.

2 4.1 Klimadiagramme Die Wetterprognose zeigt dir die Wetterentwicklung in den nächsten Tagen. Wenn du am Wochenende Ski fahren gehen willst, dann ist das eine gute Informationsquelle. Nehmen wir jetzt aber an, dass du an Ostern eine Reise nach Rom machen möchtest. Dabei interessiert es natürlich, welches Wetter zu erwarten ist. Aber keine Wetterprognose kann dir auf Monate voraus vernünftige Angaben liefern. Hier ist es besser, wenn man ein Klimadiagramm zu Rate zieht. Die Grafik zeigt das Klimadiagramm für Rom. Die nächsten Lernschritte zeigen dir, wie man ein Klimadiagramm zeichnet und welche Informationen man daraus ableiten kann.

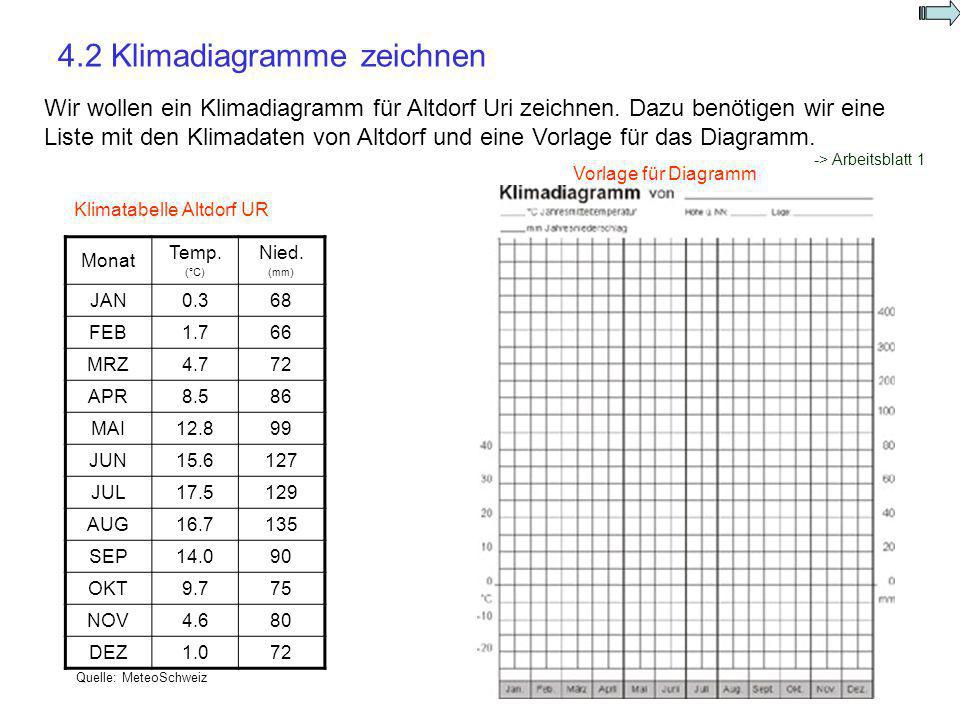

3 4.2 Klimadiagramme zeichnen
Wir wollen ein Klimadiagramm für Altdorf Uri zeichnen. Dazu benötigen wir eine Liste mit den Klimadaten von Altdorf und eine Vorlage für das Diagramm. -> Arbeitsblatt 1 Vorlage für Diagramm Klimatabelle Altdorf UR Monat Temp. (°C) Nied. (mm) JAN 0.3 68 FEB 1.7 66 MRZ 4.7 72 APR 8.5 86 MAI 12.8 99 JUN 15.6 127 JUL 17.5 129 AUG 16.7 135 SEP 14.0 90 OKT 9.7 75 NOV 4.6 80 DEZ 1.0 Quelle: MeteoSchweiz

4 4.3 Klimadiagramme Messwerte
Temperaturwerte Die Temperaturwerte in einem Klimadiagramm sind Mittelwerte. Die Tagesmitteltemperatur errechnet man wie folgt: Dreimal täglich (um 7, 14 und 21 Uhr) wird die Temperatur gemessen und die Ergebnisse werden addiert. Die Temperatur von 21 Uhr wird doppelt gezählt (um nachts nicht messen zu müssen). Nun wird die Summe durch 4 dividiert. Werden die Tagesmitteltemperaturen addiert und durch die Zahl der Tage eines Monats dividiert, erhält man die Monatsmitteltemperatur. Alle Angaben in der Tabelle sind die Normwerte von 1961 – 1990 von Meteo Schweiz. Monat Temp. (°C) Nied. (mm) JAN 0.3 68 FEB 1.7 66 MRZ 4.7 72 APR 8.5 86 MAI 12.8 99 JUN 15.6 127 JUL 17.5 129 AUG 16.7 135 SEP 14.0 90 OKT 9.7 75 NOV 4.6 80 DEZ 1.0 Niederschlagswerte Die Niederschlagswerte im Klimadiagramm geben die Gesamtmenge der in einem Monat gefallenen Niederschläge an. Dazu werden die an jedem Tag des Monats gefallenen Niederschläge addiert. Aber in Altdorf ist es doch im Juli wärmer als 17.5° C? Ja tagsüber wahrscheinlich schon, aber 17.5° C ist der Durchschnittswert für alle Julitage bei Tag und bei Nacht! Dazu kommt noch, dass die Klimatabelle die Durchschnittswerte von 30 Jahren enthält. Klimatabelle Altdorf UR

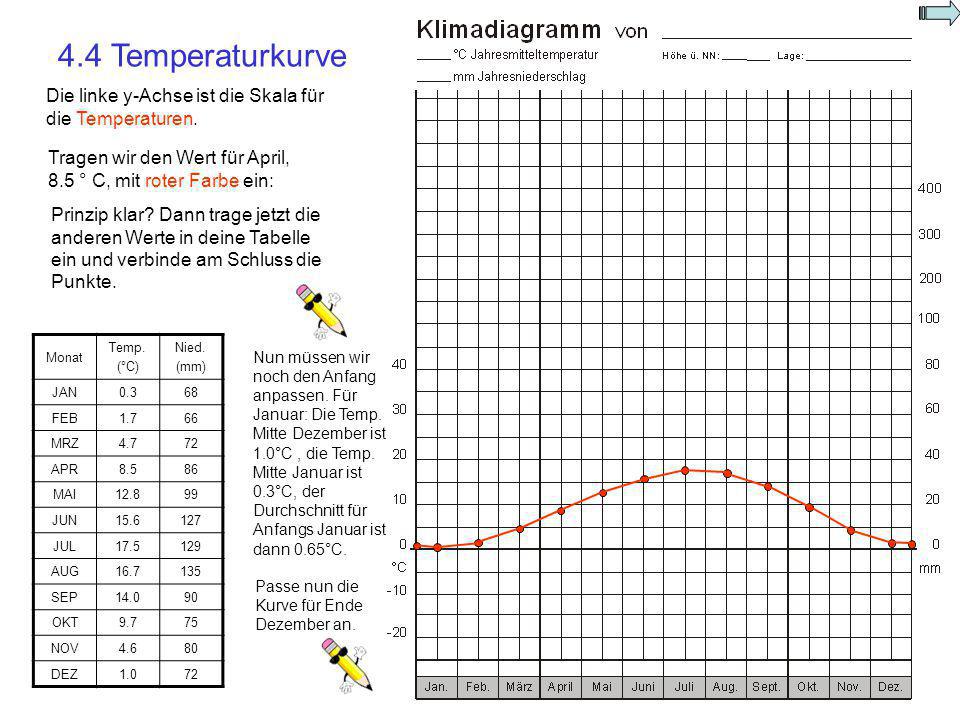

5 4.4 Temperaturkurve Die linke y-Achse ist die Skala für die Temperaturen. Tragen wir den Wert für April, ° C, mit roter Farbe ein: Prinzip klar? Dann trage jetzt die anderen Werte in deine Tabelle ein und verbinde am Schluss die Punkte. Monat Temp. (°C) Nied. (mm) JAN 0.3 68 FEB 1.7 66 MRZ 4.7 72 APR 8.5 86 MAI 12.8 99 JUN 15.6 127 JUL 17.5 129 AUG 16.7 135 SEP 14.0 90 OKT 9.7 75 NOV 4.6 80 DEZ 1.0 Nun müssen wir noch den Anfang anpassen. Für Januar: Die Temp. Mitte Dezember ist 1.0°C , die Temp. Mitte Januar ist 0.3°C, der Durchschnitt für Anfangs Januar ist dann 0.65°C. Passe nun die Kurve für Ende Dezember an.

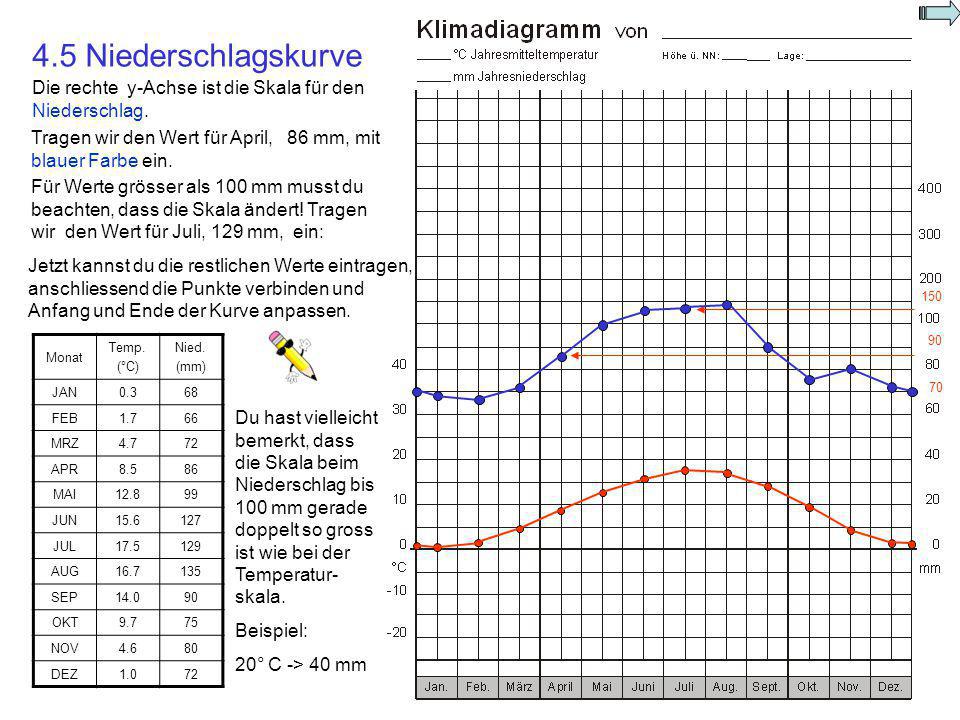

6 4.5 Niederschlagskurve Die rechte y-Achse ist die Skala für den Niederschlag. Tragen wir den Wert für April, 86 mm, mit blauer Farbe ein. Für Werte grösser als 100 mm musst du beachten, dass die Skala ändert! Tragen wir den Wert für Juli, 129 mm, ein: Jetzt kannst du die restlichen Werte eintragen, anschliessend die Punkte verbinden und Anfang und Ende der Kurve anpassen. 150 90 Monat Temp. (°C) Nied. (mm) JAN 0.3 68 FEB 1.7 66 MRZ 4.7 72 APR 8.5 86 MAI 12.8 99 JUN 15.6 127 JUL 17.5 129 AUG 16.7 135 SEP 14.0 90 OKT 9.7 75 NOV 4.6 80 DEZ 1.0 70 Du hast vielleicht bemerkt, dass die Skala beim Niederschlag bis 100 mm gerade doppelt so gross ist wie bei der Temperatur-skala. Beispiel: 20° C -> 40 mm

7 4.6 Niederschlag Um zu verdeutlichen, dass ab 100 mm Niederschlag die Skala ändert, färben wir die Fläche zwischen der Kurve und der 100 mm Linie blau aus. Nun schraffieren wir das Gebiet zwischen Niederschlagskurve und Temperaturkurve blau. Bedingung: Schraffiert wird nur, wenn sich die Niederschlagskurve oberhalb der Temperaturkurve befindet. Wenn die Niederschlagskurve oberhalb der Temperaturkurve liegt, bezeichnet man das als humid. (Humid = feucht) Wie viele humide Monate hat Altdorf? Die blaue Schraffur ist bei allen Monaten. Altdorf hat 12 humide Monate. Betrachten wir das Klimadiagramm von Rom.

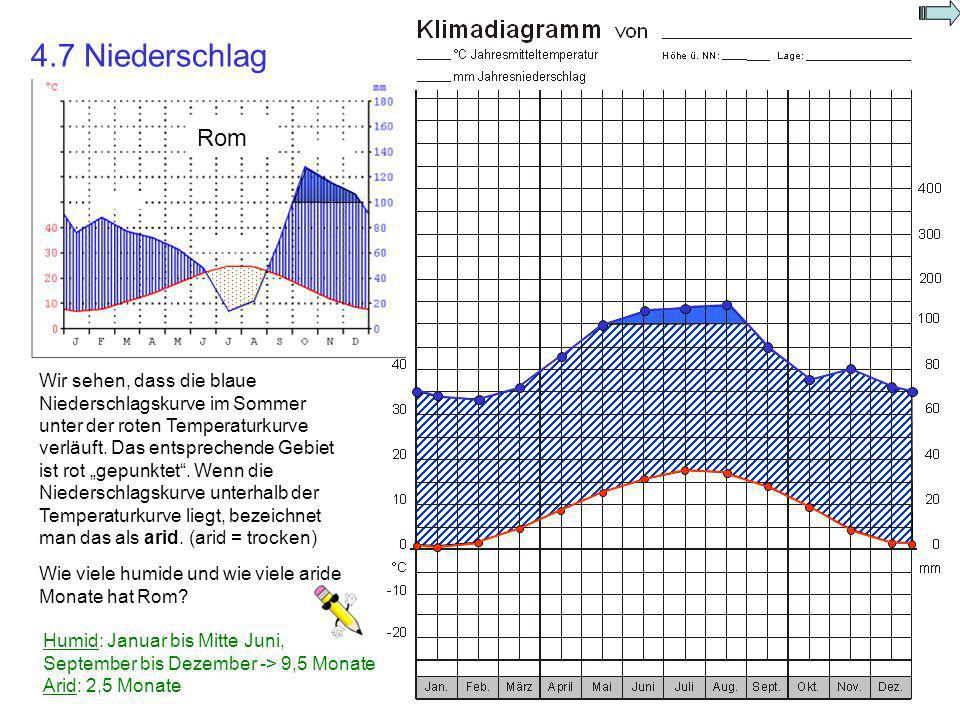

8 4.7 Niederschlag Rom Wir sehen, dass die blaue Niederschlagskurve im Sommer unter der roten Temperaturkurve verläuft. Das entsprechende Gebiet ist rot „gepunktet“. Wenn die Niederschlagskurve unterhalb der Temperaturkurve liegt, bezeichnet man das als arid. (arid = trocken) Wie viele humide und wie viele aride Monate hat Rom? Humid: Januar bis Mitte Juni, September bis Dezember -> 9,5 Monate Arid: 2,5 Monate

9 4.8 Klimadiagramm Altdorf (UR, CH)
8,9 449 m 46,8° N 8,6° E 1099 Im Klimadiagramm von Altdorf fehlen in der Titelleiste einige Angaben. Wir ergänzen. Der Name ist klar. Höhe ü. NN heisst die Höhe über Meer (Normal Null) für die Messstation. Bei Lage setzen wir die Gradnetzkoordinaten. Bei °C Jahresmittel-temperatur setzen wir den Durchschnitt aller Monats-temperaturen. Berechne und ergänze in der Titelleiste. Monat Temp. (°C) Nied. (mm) JAN 0.3 68 FEB 1.7 66 MRZ 4.7 72 APR 8.5 86 MAI 12.8 99 JUN 15.6 127 JUL 17.5 129 AUG 16.7 135 SEP 14.0 90 OKT 9.7 75 NOV 4.6 80 DEZ 1.0 Rechnung: (0,3 + 1,7 + 4,7 + 8,5 + 12,8 + 15,6 + 17,5 + 16,7 + 14,0 + 9,7 + 4,6 + 1,0) : 12 = 8,9 Bei mm Jahresniederschlag addieren wir die monatlichen Niederschlagsmengen. Berechne und ergänze. Lösung: 1099 mm

10 4.9 Wachstumszeit Altdorf (UR, CH)
8,9 449 m 46,8° N 8,6° E 1099 Pflanzen wachsen in der Natur, wenn folgende zwei Klimabedingungen erfüllt sind: Die Temperatur muss mindestens 5° C betragen Es muss humid sein. (Du erinnerst dich: die blaue Niederschlagskurve liegt oberhalb der roten Temperaturkurve). Wann ist in Altdorf Bedingung 1 erfüllt? Von Mitte März bis Mitte November Wann ist in Altdorf Bedingung 2 erfüllt? Es ist das ganze Jahr humid! Wann sind in Altdorf beide Bedin-gungen erfüllt? Von Mitte März bis Mitte November Diese Wachstumsperiode veranschaulichen wir im Diagramm mit einem grünen Balken in der zweituntersten Zeile.

11 Lernkontrolle B Zeichne das Klimadiagramm für Brest (im Nordwesten von Frankreich). -> Arbeitsblatt 2

12 Lösung B Brest Kontrolliere folgende Punkte:
10,7 98 m 5°W 48° N 1126 Kontrolliere folgende Punkte: 1) Die Temperaturkurve (rot) stimmt. 2) Die Niederschlagskurve (blau) stimmt. 3) Niederschlag ≥ 100 mm ausgemalt 4) Niederschlag < 100 mm bis Temperaturkurve schraffiert 5) Wachstumsperiode (grün) eingezeichnet (Bedingungen: Temperatur > 5°C und humid sind ganzjährig erfüllt). 6) Alle Angaben im Titel des Klima- diagramms sind korrekt.

13 5.1 Klimadiagramme interpretieren
Zu welcher Klimastation gehört das Diagramm? Moskva = Moskau Was bedeuten diese Angaben? Die Station liegt 156 m über Meer auf 55,8° Nord und 37,6° Ost. Wie hoch ist die maximale monatliche Durchschnittstemperatur? Wann? Etwa 18° C im Monat Juli. Wann erwartet man die tiefste Durchschnittstemperatur? Wie viele °C? Im Januar. Etwa -10°C. Wie hoch ist die Durchschnittstemperatur im Mai? Etwa 12° C. Notiere die Jahres-Durchschnitts-temperatur für Moskau. 4,3°C

14 5.2 Klimadiagramme interpretieren
In welchem Monat fällt am meisten Niederschlag? Wieviel? Im Juli beträgt die Niederschlagsmenge 81 mm (oder 81 Liter/m2) Wie gross ist die jährliche Niederschlagsmenge? 611.8 mm Bestimme die Wachstumsperiode! Temp. ≥ 5° C und humid: Mitte April bis ca. Mitte Oktober Wie viele Frostmonate hat Moskau (Temperaturdurchschnitt < 0°C) ? Von Anfang November bis Ende Januar, Etwa fünf Monate. Wie gross ist die Temperaturschwankung bei den Monatsmittelwerten? (= Differenz wärmster Monat – kältester Monat) 28° C. (Von -10°C bis +18°C) Wie viele Monate ist die Durchschnittstemperatur ≥ 10°C? Von Mitte Mai bis Mitte September, 4 Monate

15 Lernkontrolle C Interpretiere das Klimadiagramm Kiruna
Lösung: Lernkontrolle C Kiruna liegt knapp nördlich vom nördlichen Polarkreises. Das Jahresmittel der Temperatur ist -2.0°C. Die Minimaltemperatur im Dezember, Januar und Februar liegt bei -12°C, im Juli erreicht das Thermometer maximal etwa 12°C. Die Temperaturdifferenz beträgt 24° C. Interpretiere das Klimadiagramm Hinweis: Mit Temperatur ist immer die durchschnittliche Temperatur gemeint! Kiruna 68° N 20° E m ° C mm Die Frostperiode beginnt im Oktober und erstreckt sich bis Ende April. Sieben Monate lang sind die Durchschnitt-temperaturen unter 0°C. Die jährliche Niederschlagssumme ist mit 453 mm etwa halb so gross wie in Altdorf. Am meisten Niederschlag erwartet man im August (72 mm). Der trockenste Monat ist der Februar mit einer Niederschlagsmenge von 15 mm. Die Wachstumsperiode dauert drei Monate, nämlich von Ende Mai bis Anfangs September. Fazit: Ein kurzer Sommer mit Niederschlag und ein langer kalter, aber eher trockener Winter. Nordeuropäisches Klima.

16 Ende

17

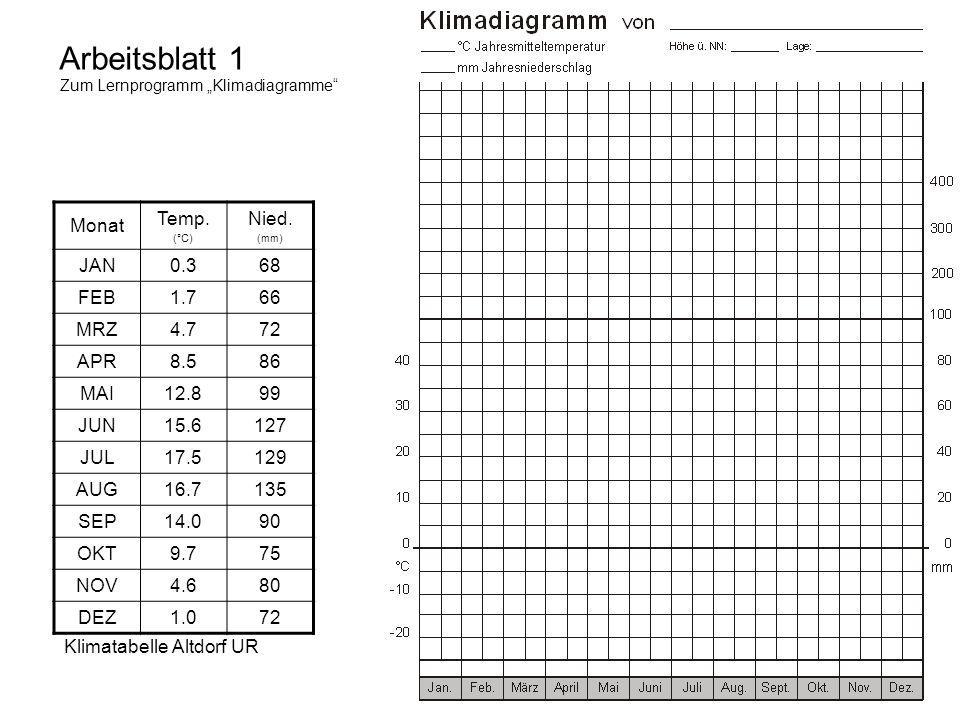

18 Arbeitsblatt 1 Monat Temp. Nied. JAN 0.3 68 FEB 1.7 66 MRZ 4.7 72 APR
Zum Lernprogramm „Klimadiagramme“ Monat Temp. (°C) Nied. (mm) JAN 0.3 68 FEB 1.7 66 MRZ 4.7 72 APR 8.5 86 MAI 12.8 99 JUN 15.6 127 JUL 17.5 129 AUG 16.7 135 SEP 14.0 90 OKT 9.7 75 NOV 4.6 80 DEZ 1.0 Klimatabelle Altdorf UR

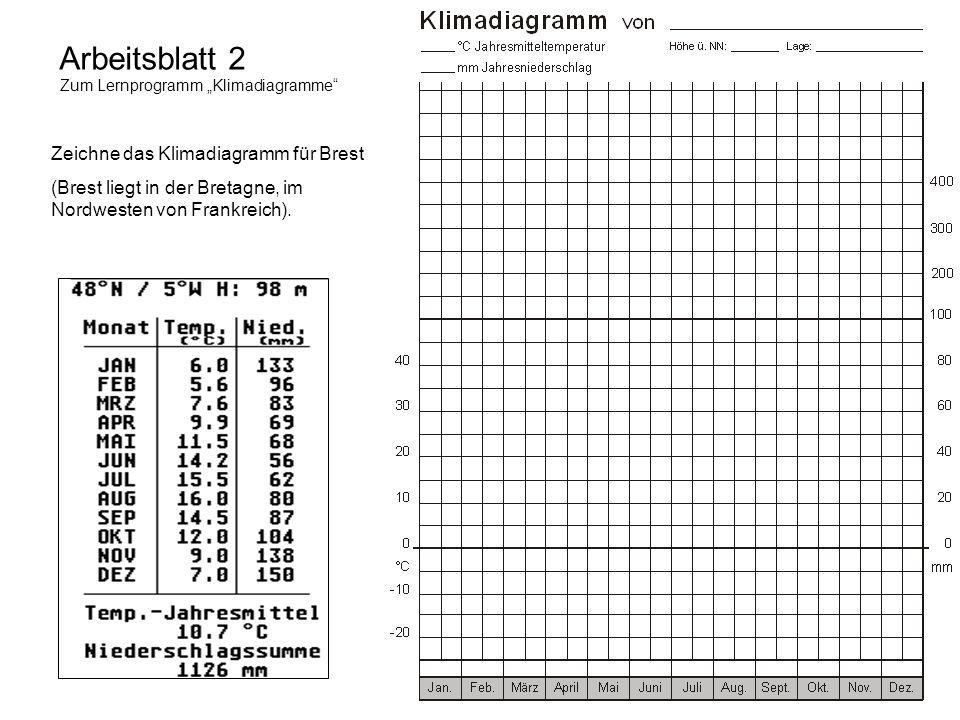

19 Arbeitsblatt 2 Zeichne das Klimadiagramm für Brest
Zum Lernprogramm „Klimadiagramme“ Zeichne das Klimadiagramm für Brest (Brest liegt in der Bretagne, im Nordwesten von Frankreich).
