Produkte zur Steuerung und Regulierung von Wassermengen

Präsentation zum Thema: "Produkte zur Steuerung und Regulierung von Wassermengen"—  Präsentation transkript:

1 Produkte zur Steuerung und Regulierung von Wassermengen
Drosselorgane Produkte zur Steuerung und Regulierung von Wassermengen

2 Drosselorgane Produktübersicht
Mechanische Drossel HydroMat®-E HydroMat®-Q Hassinger Rinne

3 Abflussdrossel Typ MWD-U und MWD-O mit automatischer Verlegungsbeseitigung
Die MWD regelt die werkseitig einge-stellte Abflussmenge fremdenergiefrei. Das im Drosselgehäuse befindliche Steuergerät (Membran-Druckbehälter) ist für den konstanten Abflusswert zu-ständig. Die Steuerungsmechanik ist gekapselt und somit vor Verschmutzungen ge-schützt. Verlegungen werden automatisch be-seitigt. Eine Verstellung des Sollabflusses ist in eingebautem Zustand möglich.

4 Abflussdrossel Typ RWD
Die Abflussdrossel RWD ist eine Oberwasser gesteuerte, hydraulisch-mechanische Abfluss-drossel aus korrosionsbeständigen Materialien. Die Drossel funktioniert automatisch und fremdenergiefrei. Das Gerät drosselt die vorgegebene Abfluss-menge mechanisch mit einer senkrechten Abflusskurve (Q/H-Linie) nach ATV - A 166 und mit max. ± 5% Abweichung vom Sollabfluss. Die Drossel wird „nass“ aufgestellt.

5 Abflusskennlinie Einbaubeispiel (Q/H-Linie) nach ATV - A 166

6 Abflussdrossel Typ RWD
Vorhaben: Zentrales RÜB in ZKA Oelsnitz AG: UTR GmbH Typ/ Bauart: mechanisch, fremdenergiefreie Drossel RWD DN 500 und manuelle Notumgehung DN 200

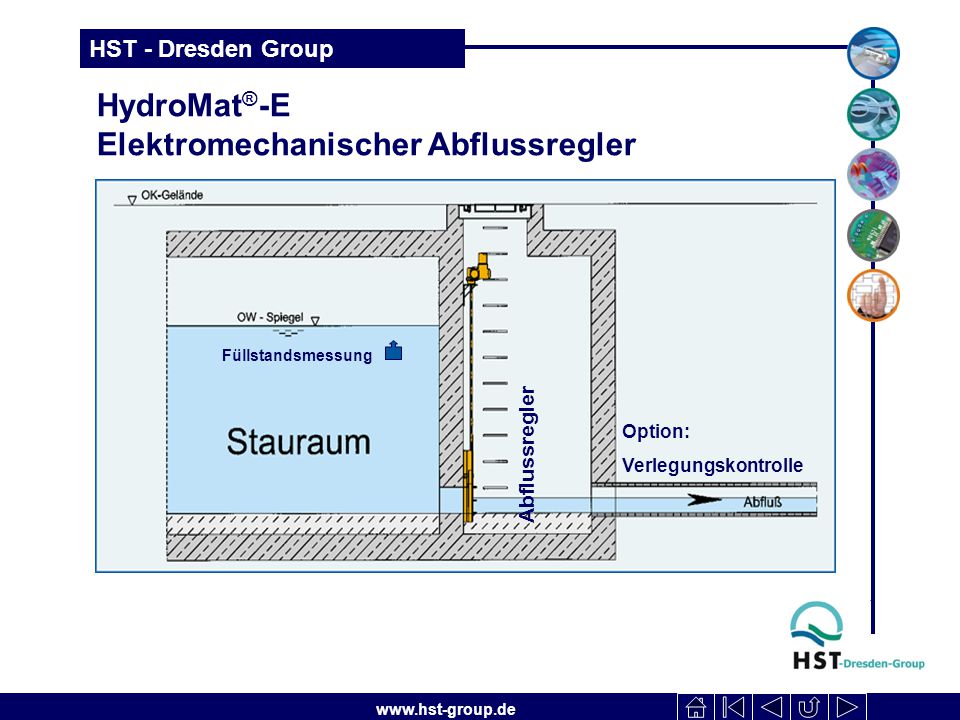

7 Elektromechanischer Abflussregler
HydroMat®-E Elektromechanischer Abflussregler Füllstandsmessung Option: Verlegungskontrolle Abflussregler

8 Drosselanlagen / Abflussregelungen
HydroMat®-E (elektromechanischer Abflussregler)

9 HydroMat®-Q - Abflussregelung
Regelschieber MID

10 HydroMat®-Q Vorhaben: Spremberg, RÜ Wirthstraße
AG: SGL Sanierungsgesellschaft Lauchhammer Typ/ Bauart: elektro-mechanische Abflussreglung HydroMat-Q DN 500 Vorhaben: Spremberg, RÜ Wirthstraße AG: SGL Sanierungsgesellschaft Lauchhammer Typ/ Bauart: elektro-mechanische Abflussreglung HydroMat-Q DN 500

11 HydroMat®-Q Vorhaben: RÜB / HWPW Frauenbreitungen
AG: Eigenbetrieb Gespringwasser Schmalkalden Typ/ Bauart: elektro-mechanischer Abflussregler HydroMat-Q DN 200 und elektro-mechanisch geregelt Notumgehung DN 200

12 HydroMat®-Q Vorhaben: RÜ Pirna-Copitz
AG: EUROVIA VBU Union GmbH, ZNL Radeberg Typ/Bauart: 1 HydroMat-Q DN 1000 1 Rechen HSR-4,19/1021/7000-4

13 Messeinrichtungen Hassinger Rinne Mengenmesssystem in beliebigen Kanalquerschnitten für stark schwankende Abflüsse und große Messbereiche

14 Drosselanlagen / Abflussregelungen
...die Hassinger-Rinne
