Didaktik der Analytischen Geometrie und Linearen Algebra Computergrafik Referenten: Paul Aurin, Maximilian Koch, Walter Wolf Prof. Dr. Andreas Filler |

Ähnliche Präsentationen


Präsentation zum Thema: "Didaktik der Analytischen Geometrie und Linearen Algebra Computergrafik Referenten: Paul Aurin, Maximilian Koch, Walter Wolf Prof. Dr. Andreas Filler |"—  Präsentation transkript:

1 Didaktik der Analytischen Geometrie und Linearen Algebra Computergrafik Referenten: Paul Aurin, Maximilian Koch, Walter Wolf Prof. Dr. Andreas Filler | WS 2013/14

2 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 2 Gliederung 1.Grundlagen: Raster- und Vektorgrafiken (665) 2.Programm I: Context Free Art (1450) 2D 1.Programm II: POV-Ray (1370) 2.Programm III: GeoGebra 3D (700) 3D 1.Didaktische Facetten (415) 2.Diskussion (800) 

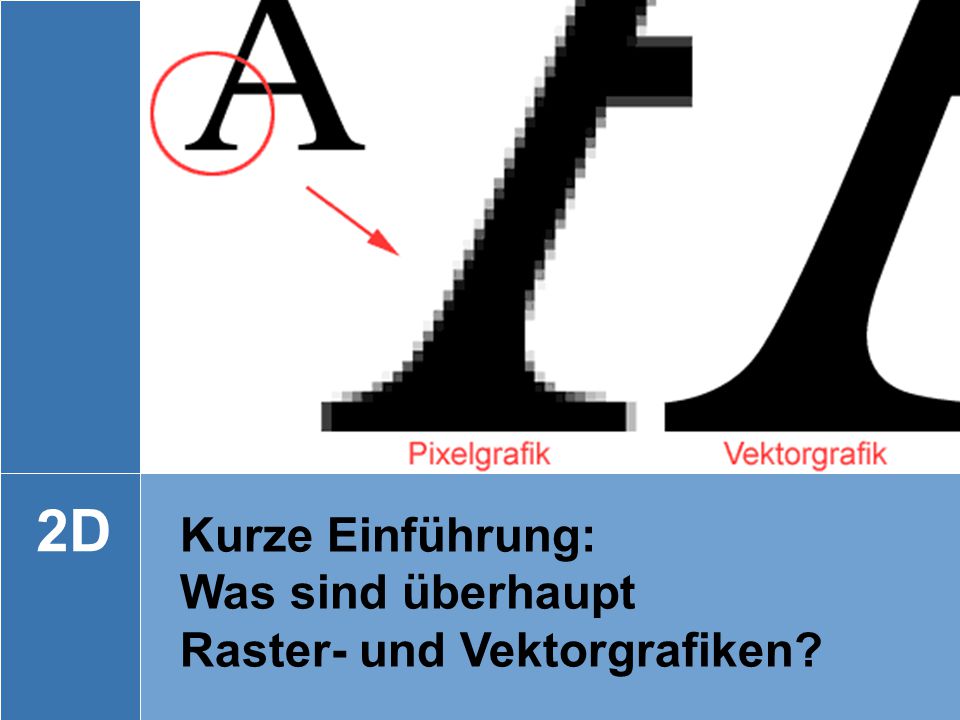

3 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 3 Kurze Einführung: Was sind überhaupt Raster- und Vektorgrafiken? 2D

4 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 4 Rastergrafik / Pixelgrafik 480 Pixel 320 Pixel = Pixel Bildgröße

5 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 5 8-bit Farbtiefe 2 8 = 256 Zustände insgesamt (2 8 )³ Farben ca. 16,7 Millionen

6 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 6 Beispiel für eine Rastergrafik Vereinfachen: 3-Kanal RGB 1-Kanal Graustufen 8-bit (256 Zustände) Farbtiefe 4-bit (16 Zustände)

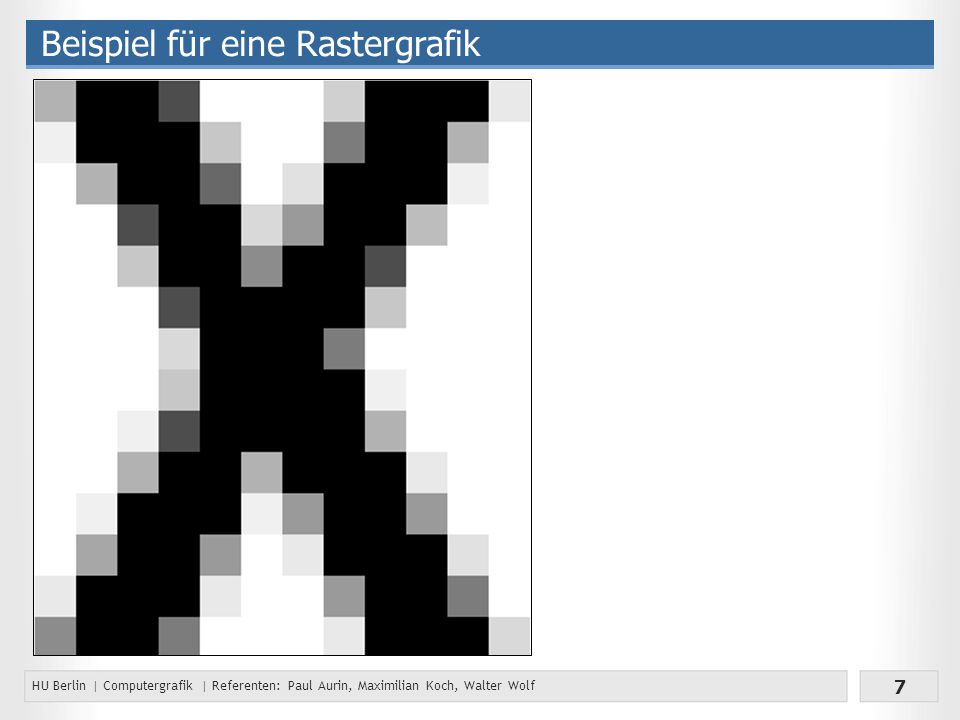

7 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 7 Beispiel für eine Rastergrafik

8 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 8 Beispiel für eine Rastergrafik x 14 = 168 px

9 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 9 Beispiel für eine Rastergrafik A =

10 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 10 Bildbearbeitung Helligkeitsänderungen Multiplikation der Matrix mit einer reellen Zahl Inverse eines Bildes generieren

11 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 11 Anti-Aliasing bei Linien

12 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 12 Unterschied zwischen Pixel- und Vektorgrafik

13 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 13 PDF-Beispiel Das PDF-Dokument finden Sie unter:

14 HU Berlin | Computergrafik | Referenten: Paul Aurin, Maximilian Koch, Walter Wolf 14 Vektorgrafik Objekteigenschaften werden beschrieben Strecke[(1, 7), (2, 3)] Kreise[(3, 2), 4.12] Speicherung: Koordinaten von bestimmten Punkten sowie Bestimmungsgrößen Dateien meist erheblich kleiner, aber z.T. hoher Rechenaufwand
