1 PacDrive 3 System vom Schütz bis zum Servomotor

2 Schneider Electric 2 - Machine Solutions – PacDrive3 System ●Bulleted text level one ●Level two ●Level three Our values Alles aus einer Hand Vom Schütz bis zum Servomotor alles optimal aufeinander abgestimmt

3 Schneider Electric 3 - Machine Solutions – PacDrive3 System Inhaltsverzeichnis 1. Netzschütz 2. Motorschutzschalter 3. Spannungsversorgung 4. Hauptschalter 5. Leuchtsäule und Befehlsgeräte 6. Halbleiterrelais 7. Energiemonitor 8.Anhang 8.1 Motorschutzschalter 40mm Motor 8.2 Netzdrossel & Netzfilter 8.3 Netzschütz 8.4 Motorschutzschalter 8.5 Hauptschalter 8.6 Leuchtsäule 8.7 Halbleiterrelais 8.8 Energiemonitor 8.9 Übersicht Zertifizierung

4 Schneider Electric 4 - Machine Solutions – PacDrive3 System 1. Netzschütz für LXM62 Power Supply Netzschütz für LXM62 Power Supply Power Supply LXM62PD 42A eff /84A peak Netzschütz LC1 D40A 60A AC-1 Power Supply LXM62PD 10A eff /20A peak Netzschütz LC1 D09BL 25A AC-1 3 Phase - 480V (AC) 1 2 1 2 1 2

5 Schneider Electric 5 - Machine Solutions – PacDrive3 System 2. Motorschutzschalter für LXM62 Netzteil Motorschutzschalter für LXM62 Netzteil Netzteil LXM62PD 42A eff /84A peak Motorschutzschalter GV3P40 30…40A Netzteil LXM62PD 10A eff /20A peak Motorschutzschalter GV2P14 6…10A 3 Phase - 480V (AC) 1 2 1 2 1 2

6 Schneider Electric 6 - Machine Solutions – PacDrive3 System 3. Spannungsversorgung 24V für LMCx0x Spannungsversorgung 24V (DC) Spannungsversorgung Phaseo ABL8RPS24100 Leitungsschutzschalter Acti9 A9F04103 /C3A/1P 3 Phase – 380-500V (AC) 1 2 1 2 1 2 1 Phase – 100-500V (AC) Spannungsversorgung Phaseo ABL8WPS24400 Motorschutzschalter GV2ME07 1,6...2,5A 24V(DC) z.B. Sek.: 24VDC 10A Prim: 1AC 230V z.B. Sek.: 24VDC 40A Prim: 3AC 400V

7 Schneider Electric 7 - Machine Solutions – PacDrive3 System 4. Hauptschalter für die komplette Maschine Hauptschalter Hauptschalter Vario VBD 175A max 3 Phase - 480V (AC) 1 1

8 Schneider Electric 8 - Machine Solutions – PacDrive3 System Peter -> Bild & PP Folie ●Leuchtsäule XVU 5. Leuchtsäule & Befehlsgeräte für die komplette Maschine 24V (DC) 2 1 Leuchtsäule & Befehlsgeräte Leuchtsäule Harmony XVU Ø 60mm Befehlsgeräte XB4 Ø 22mm Not-Aus-Taster Taster & Wahlschalter & Meldeleuchten 1 2

9 Schneider Electric 9 - Machine Solutions – PacDrive3 System Peter -> Bild & PP Folie ●Leuchtsäule XVU 6. Schalten von Leistungen mit Halbleiterrelais 24V (DC) 2 1 Halbleiterrelais vom Interface bis Leistung Einkanalige Halbleiterrelais bis zu 125 A Dreiphasige Halbleiterrelais bis 150 A 1 2

10 Schneider Electric 10 - Machine Solutions – PacDrive3 System 7. Energiemonitor für die komplette Maschine Energiemonitor gemäß ISO 50001 Energiezähler PM3250 Stromwandler TI 1645xx Energiemonitoringsystem EGX300 1 3 Phase - 480V (AC) 1 1 Energiemonitoring über Webbrowser 3 2 2 3

11 Schneider Electric 11 - Machine Solutions – PacDrive3 System Questions Answers &

12 Anhang

13 Schneider Electric 13 - Machine Solutions – PacDrive3 System 8.1 Netzdrossel & Netzfilter für LXM62 Netzteil Netzdrossel und Netzfilter für LXM62 Netzteil Netzteil LXM62PD 42A eff /84A peak Netzfilter VW3A442x Ie 15 – 49A (3~VAC) Netzdrossel VW3A455x 4 – 60A (3~VAC ) 3 Phase - 480V (AC) 1 3 1 2 Netzdrossel 2 Netzfilter 3

14 Schneider Electric 14 - Machine Solutions – PacDrive3 System 8.2 Überspannungsschutz für 40er Servomotor Überspannungsschutz Netzteil LXM62PD 42A eff /84A peak Servomotor 40er Überspannungsschutz A9L16445 (iPRD 40r) 3 Phase - 480V (AC) 1 2 1 2 3 3

15 Schneider Electric 15 - Machine Solutions – PacDrive3 System 8.3 Leistungsschütz LC1D… Leistungskreis Schützansteuerung Steuerkreis Hilfsschalter Hauptstrom- einspeisung Das 3-polige Schütz LC1D.. schaltet den Leistungskreis ein und aus. Es wird durch die Steuerung mit 24 VDC angesteuert. TeSys Schütze LC1D… haben neben den 3 Leistungskontakten immer jeweils einen Hilfskontakt Schließer und einen Hilfskontakt Öffner an Bord. Eine Schutzbeschaltung ist integriert. Das 3-polige Schütz LC1D.. schaltet den Leistungskreis ein und aus. Es wird durch die Steuerung mit 24 VDC angesteuert. TeSys Schütze LC1D… haben neben den 3 Leistungskontakten immer jeweils einen Hilfskontakt Schließer und einen Hilfskontakt Öffner an Bord. Eine Schutzbeschaltung ist integriert.

16 Schneider Electric 16 - Machine Solutions – PacDrive3 System 8.4 Motorschutzschalter GV2ME… Steuerkreis Hilfskontakte (als Option) manuelle Betätigung EIN/AUS Einstellbereich Überlastschutz Hauptstrom- einspeisung Der 3-polige Motorschutzschalter GV… schützt die Anlage vor Überlast und Kurzschluss. Die Baugröße GV2.. bis 32 A gibt es mit Tasten- oder Drehbetätigung bei einer Gerätebreite von 45 mm. Die Baugröße GV3.. bis 65 A hat einen Dreh- antrieb und eine Gerätebreite von 55 mm. Alle Motorschutzschalter können mit bis zu zwei optionalen Hilfsschaltern bestückt werden. Der 3-polige Motorschutzschalter GV… schützt die Anlage vor Überlast und Kurzschluss. Die Baugröße GV2.. bis 32 A gibt es mit Tasten- oder Drehbetätigung bei einer Gerätebreite von 45 mm. Die Baugröße GV3.. bis 65 A hat einen Dreh- antrieb und eine Gerätebreite von 55 mm. Alle Motorschutzschalter können mit bis zu zwei optionalen Hilfsschaltern bestückt werden.

17 Schneider Electric 17 - Machine Solutions – PacDrive3 System 8.4 Motorschutzschalter GV2/3 ME/P… Thermischer und magnetischer Schutz GV2MEGV2P GV3P Drehantrieb Tastenbetätigung 32 A65 A 45 mm 55 mm Breite

18 Schneider Electric 18 - Machine Solutions – PacDrive3 System 8.5 Hauptschalter TeSys VARIO –Übersicht

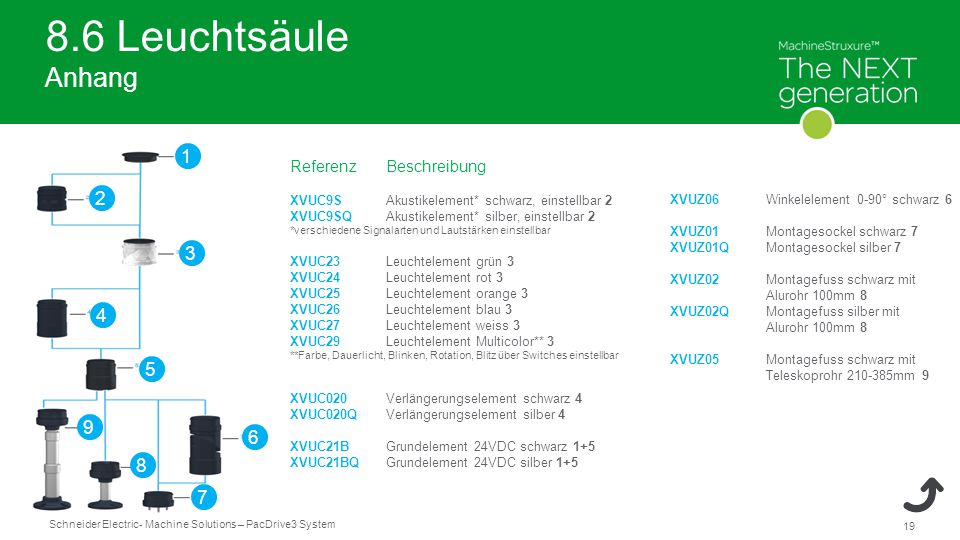

19 Schneider Electric 19 - Machine Solutions – PacDrive3 System 8.6 Leuchtsäule Anhang ReferenzBeschreibung XVUC9SAkustikelement* schwarz, einstellbar 2 XVUC9SQAkustikelement* silber, einstellbar 2 *verschiedene Signalarten und Lautstärken einstellbar XVUC23Leuchtelement grün 3 XVUC24Leuchtelement rot 3 XVUC25Leuchtelement orange 3 XVUC26Leuchtelement blau 3 XVUC27Leuchtelement weiss 3 XVUC29Leuchtelement Multicolor** 3 **Farbe, Dauerlicht, Blinken, Rotation, Blitz über Switches einstellbar XVUC020Verlängerungselement schwarz 4 XVUC020QVerlängerungselement silber 4 XVUC21BGrundelement 24VDC schwarz 1+5 XVUC21BQGrundelement 24VDC silber 1+5 1 2 3 4 5 9 XVUZ06Winkelelement 0-90° schwarz 6 XVUZ01Montagesockel schwarz 7 XVUZ01QMontagesockel silber 7 XVUZ02Montagefuss schwarz mit Alurohr 100mm 8 XVUZ02QMontagefuss silber mit Alurohr 100mm 8 XVUZ05Montagefuss schwarz mit Teleskoprohr 210-385mm 9 8 7 6

20 Schneider Electric 20 - Machine Solutions – PacDrive3 System Halbleiterrelais Dreiphasige 6,2 mm11 mm & 18 mm mm 101 mm Breite LED-Anzeige (Verpolungsschutz) LED-Anzeige int. Überspannungs- schutz EinphasigeInterface-Ebene 1 - 24 VDC / 3,5 A 1 - 48 VDC / 0,1 A 24 - 280 VAC / 2 A 24 - 600 VAC / 6 - 12 A 1 - 100 VDC / 6 - 12 A 48 - 530 VAC / 25 - 50 A Schaltausgänge: 8.7 Halbleiterrelais Anhang Info zu Halbleiterrelais: Extrem lange Lebensdauer in der Anwendung Schalten von AC- oder DC-Lasten Keine Vibrationen oder Schaltgeräusche Info zu Halbleiterrelais: Extrem lange Lebensdauer in der Anwendung Schalten von AC- oder DC-Lasten Keine Vibrationen oder Schaltgeräusche

21 Schneider Electric 21 - Machine Solutions – PacDrive3 System 8.8 Struktur eines betrieblichen Energiemanagement gemäß ISO 50001 Struktur in Anlehnung an ISO 9001 Qualitätsmanagement ISO 14001 Umweltmanagement Energiemonitoring gemäß ISO 50001 Messen Überwachen Analysieren

22 Schneider Electric 22 - Machine Solutions – PacDrive3 System 8.8 Energiemonitor PM300 Familie

23 Schneider Electric 23 - Machine Solutions – PacDrive3 System 8.9 Zertifizierung Übersicht Zertifizierung Netzschütz LC1 XX Motorschutzschalter GV XX Spannungsversorgung Phaseo ABL9 XX Leitungsschutzschalter Acti9 X Hauptschalter Vario VBD XX Leuchtsäule Harmony XVU XX Befehlsgeräte XB4 XX Netzfilter VW3A442x XX Netzdrossel VW3A455x XX Überspannungsschutz A9L16445 (iPRD 40r) X* 1) *1) Empfehlung für UL: Typ DG_M_TNC_275_FM (Dehn + Söhne GmbH + Co.KG)

24 Schneider Electric 24 - Machine Solutions – PacDrive3 System Questions Answers &
