Sound starts after calling up the next slide Hamradio 2014 Grundlagen zu Yagi- und Quad-Antennen Martin Steyer, DK7ZB.

Ähnliche Präsentationen


Präsentation zum Thema: "Sound starts after calling up the next slide Hamradio 2014 Grundlagen zu Yagi- und Quad-Antennen Martin Steyer, DK7ZB."—  Präsentation transkript:

1

2 Sound starts after calling up the next slide

3 Hamradio 2014 Grundlagen zu Yagi- und Quad-Antennen Martin Steyer, DK7ZB

4 Der einzelne Dipol Horizontales Strahlungs- diagramm eines Dipols im Freiraum

5 Typen von 2-El.-Yagis mit parasitär gespeisten Elementen

6 2-El.-Reflektor-Yagi

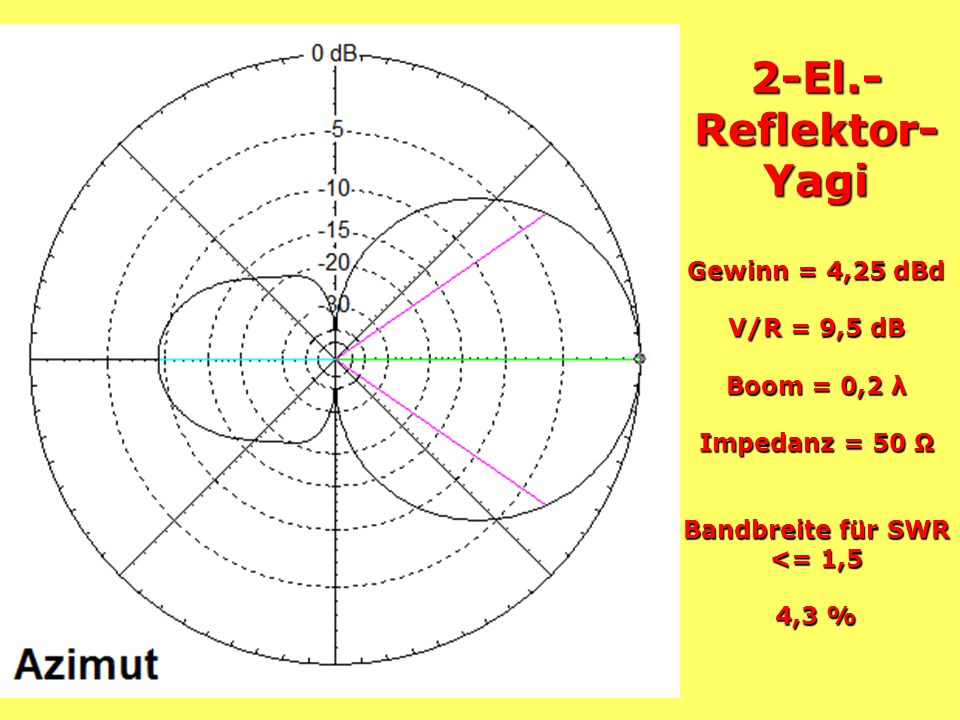

7 2-El.- Reflektor- Yagi Gewinn = 4,25 dBd V/R = 9,5 dB Boom = 0,2 λ Impedanz = 50 Ω Bandbreite für SWR <= 1,5 4,3 %

8 2-El.- Reflektor- Yagi Gewinn = 4,35 dBd V/R = 11 dB Boom = 0,12 λ Impedanz = 28 Ω Bandbreite für SWR <= 1,5 2,2 %

9

10 2-El.- Direktor- Yagi Gewinn = 4,25 dBd V/R = 14,5 dB Boom = 0,1 λ Impedanz = 28 Ω Bandbreite für SWR <= 1,5 2 %

11 2-El.- Direktor- Yagi Gewinn = 5,04 dBd V/R = 12 dB Boom = 0,077 λ Impedanz = 12,5 Ω Bandbreite für SWR <= 1,5 0,75 %

12

13 HB9CV-Antenne

14 HB9CV-Antenne Gewinn 4,15 dBd Speisung mit 225° Phasenverschiebung

15 Übersicht 2-Element-Yagis TypImpedanzAbstandGewinnBandbreite Reflektor50 Ω 0,2-0,25 4,2 dBd4,3 % Reflektor25-30 Ω 0,12 4,3 dBd2,2 % Direktor Ω 0,1 4,3 dBd2,0 % Direktor10-15 Ω 0,08 4,8 dBd0,75 % Moxon50 Ω 0,13 3,9 dBd3,6 % HB9CV50 Ω 0,125 4,1 dBd3,2 %

16 3-Element-Yagi

17 Daten für 3-Element-2-m-Yagis mit 0,41- -Boom ImpedanzGewinnV/RSWR 144SWR 145SWR146SWR<1,5SWR<2,0 50  5,2 dBd18 dB1,11,01,15,0 %8,2 % 28  6,5 dBd16 dB1,31,01,42,0 %3,5 % 12,5  7,4 dBd9 dB2,1 %1,0 %2,1 %0,75 %1,4 % Daten für 3-Element-2-m-Yagis mit 0,3- -Boom ImpedanzGewinnV/RSWR 144SWR 145SWR146SWR<1,5SWR<2,0 50  5,0 dBd20 dB1,071,01,076,7 %9,1 % 28  5,6 dBd24 dB1,21,01,22,9 %4,8 % 12,5  6,25 dBd26 dB1,81,01,71,0 %1,7 % Daten für 3-Element-2-m-Yagis mit 0,2- -Boom ImpedanzGewinnV/RSWR 144SWR 145SWR146SWR<1,5SWR<2,0 50  4,7 dBd15 dB1,0 5,9 %9,3 % 28  5,0 dBd16 dB1,11,01,13,8 %5,3 % 12,5  5,3 dBd20 dB1,51,01,61,45 %2,15 %
