1 Axialumformung Prozess 2
Umformzylinder mit innen liegendem Dornzylinder 2 Segmentspannzange 3 Umformwerkzeug (Matrize) 4 Innenwerkzeug (Dorn) 5 Werkstück 1 3 5 4 3 1

2 Axialumformung Erzeugung einer Außenverzahnung an einem Rohr

3 Axialumformung Erzeugung einer Innenverzahnung an einem Rohr

4 Axialumformung FEM-Spannungsanalyse: Rot: Zug Blau: Druck

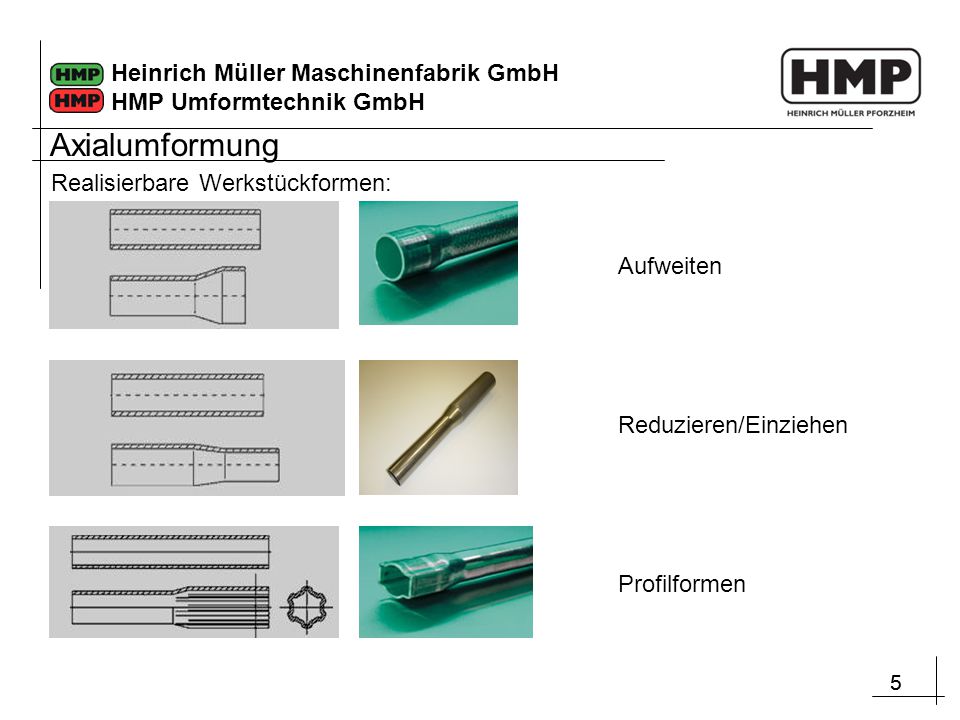

5 Axialumformung Realisierbare Werkstückformen: Aufweiten
Reduzieren/Einziehen Profilformen

6 Axialumformung Realisierbare Werkstückformen:
Verzahnen (Innen und außen) Aufstauchen Balgstauchen

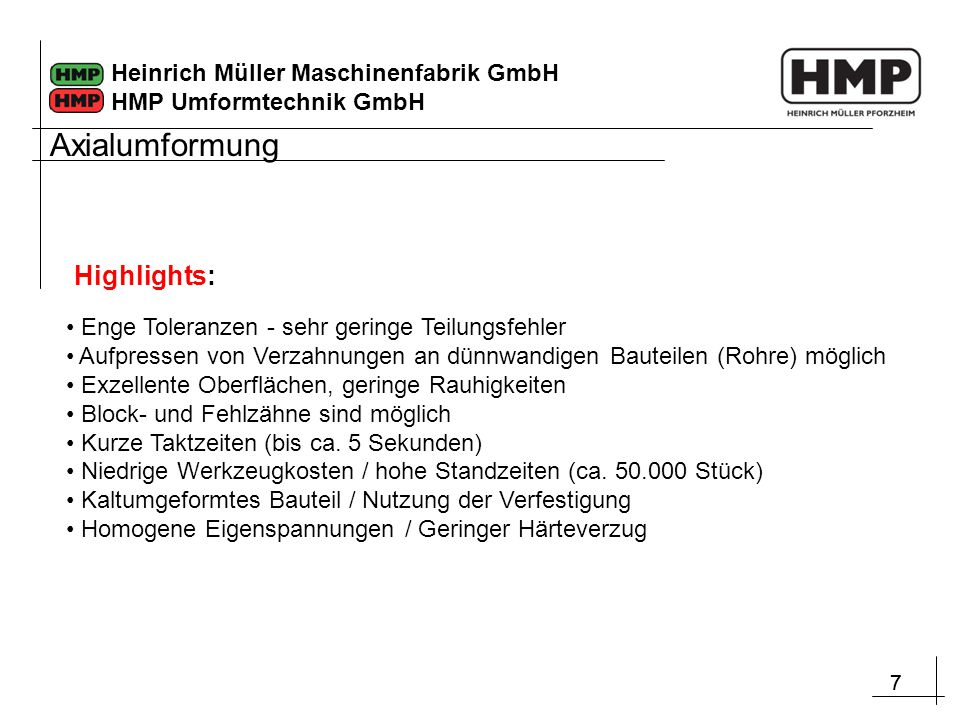

7 Axialumformung Highlights:
Enge Toleranzen - sehr geringe Teilungsfehler Aufpressen von Verzahnungen an dünnwandigen Bauteilen (Rohre) möglich Exzellente Oberflächen, geringe Rauhigkeiten Block- und Fehlzähne sind möglich Kurze Taktzeiten (bis ca. 5 Sekunden) Niedrige Werkzeugkosten / hohe Standzeiten (ca Stück) Kaltumgeformtes Bauteil / Nutzung der Verfestigung Homogene Eigenspannungen / Geringer Härteverzug

8 Axialumformung Anwendungsbeispiele: Wellenanschlüsse mit Verzahnungen

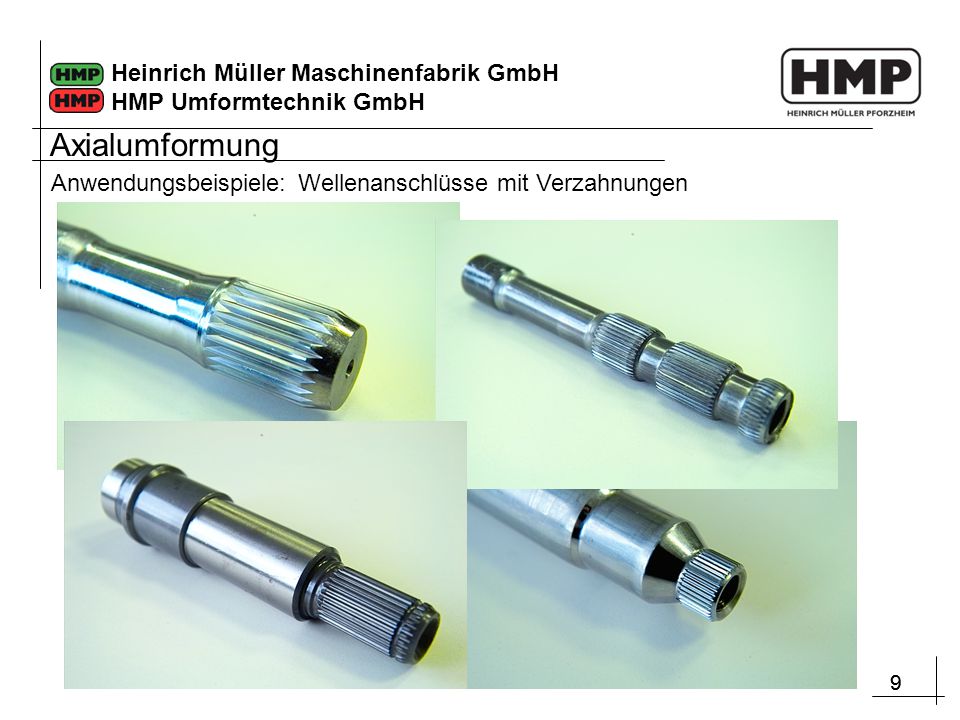

9 Axialumformung Anwendungsbeispiele: Wellenanschlüsse mit Verzahnungen

10 Axialumformung Anwendungsbeispiele: Wellenanschlüsse mit Verzahnungen

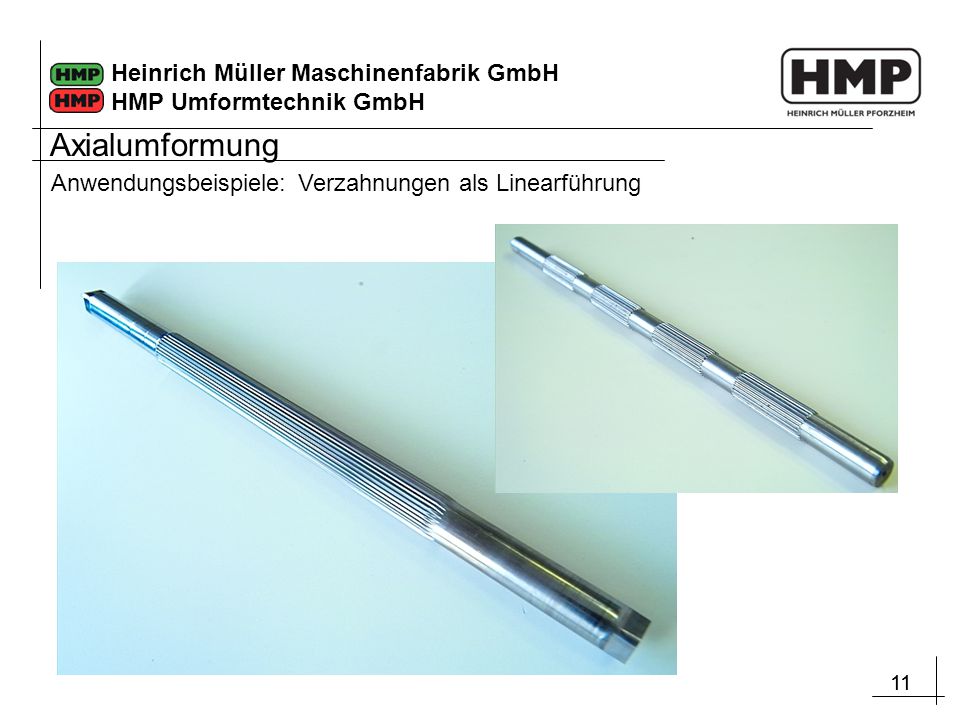

11 Axialumformung Anwendungsbeispiele: Verzahnungen als Linearführung

12 Axialumformung Anwendungsbeispiele: Aufweiten und Einziehen

13 Axialumformung Anwendungsbeispiele: Einziehen von Kardanrohren
Einzugslänge: ca. 200mm!

14 Axialumformung Maschinenprogramm: Presskraft: bis 1.000 kN
Bearbeitbare Rohrdurchmesser: bis 200 mm Umformhub: bis mm Umformgeschwindigkeiten: bis mm/s Antriebsleistung: bis kW Basismaschine ohne Vorschub- und Handhabungseinrichtung

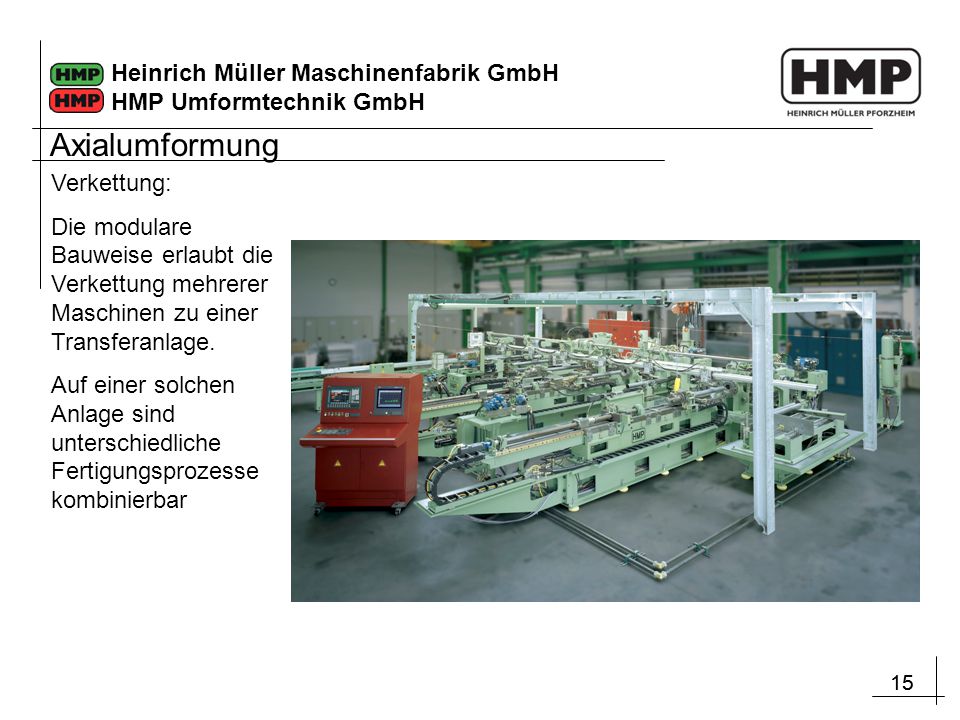

15 Axialumformung Verkettung:
Die modulare Bauweise erlaubt die Verkettung mehrerer Maschinen zu einer Transferanlage. Auf einer solchen Anlage sind unterschiedliche Fertigungsprozesse kombinierbar

16 Axialumformung Taktzeit:
Hochgeschwindigkeits- Impulsumformmaschine für Lenkungsteile Taktzeit: 6 Sekunden!

17 Axialumformung Werkzeugwechsler:
Mehrere aufeinanderfolgende Bearbeitungen ohne Umspannen möglich

18 Axialumformung Vielen Dank für Ihre Aufmerksamkeit Besuchen Sie uns persönlich, informieren Sie sich weiter unter
