Brandschutz am Beispiel des Lokschuppens Von : Von : Kevin Spanier Kevin Spanier Michael Wiedner Michael Wiedner André Haempel André Haempel.

Ähnliche Präsentationen


Präsentation zum Thema: "Brandschutz am Beispiel des Lokschuppens Von : Von : Kevin Spanier Kevin Spanier Michael Wiedner Michael Wiedner André Haempel André Haempel."—  Präsentation transkript:

1

2 Brandschutz am Beispiel des Lokschuppens Von : Von : Kevin Spanier Kevin Spanier Michael Wiedner Michael Wiedner André Haempel André Haempel

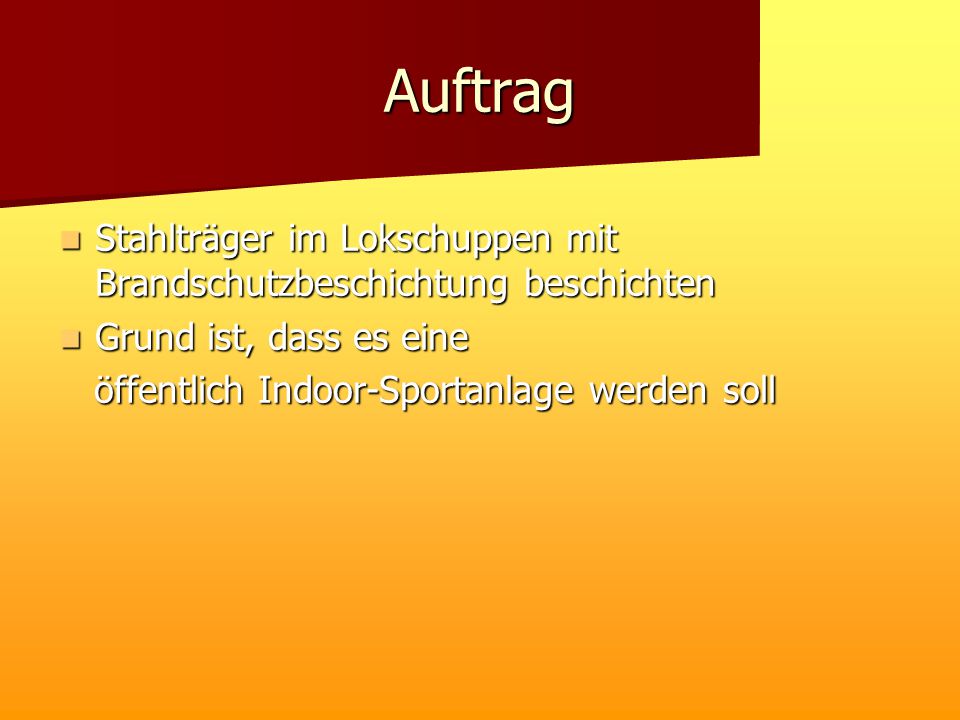

3 Auftrag Stahlträger im Lokschuppen mit Brandschutzbeschichtung beschichten Stahlträger im Lokschuppen mit Brandschutzbeschichtung beschichten Grund ist, dass es eine Grund ist, dass es eine öffentlich Indoor-Sportanlage werden soll öffentlich Indoor-Sportanlage werden soll

4 Wozu Brandschutz ? Der Brandschutz ist in einem öffentlichem Gebäude Pflicht Er schütz die Stahlträger davor, dass sie sich bei einem Feuer schnell verformen Das gibt mehr Zeit zur Brandbekämpfung

5 Wie funktioniert Brandschutz Bei Hitze bildet sich eine Kohlenstoffschaumschicht, die Wärme extrem schlecht leitet Diese schützt je nach Widerstandsklasse den Untergrund min

6 Beschreibung des Problemfeldes Untergrund Untergrund Passendes Brandschutzsystem Passendes Brandschutzsystem Widerstandsklasse Widerstandsklasse

7 Prüfmethoden ► Verschmutzungen ► Altbeschichtung ► Risse, Blasen usw.

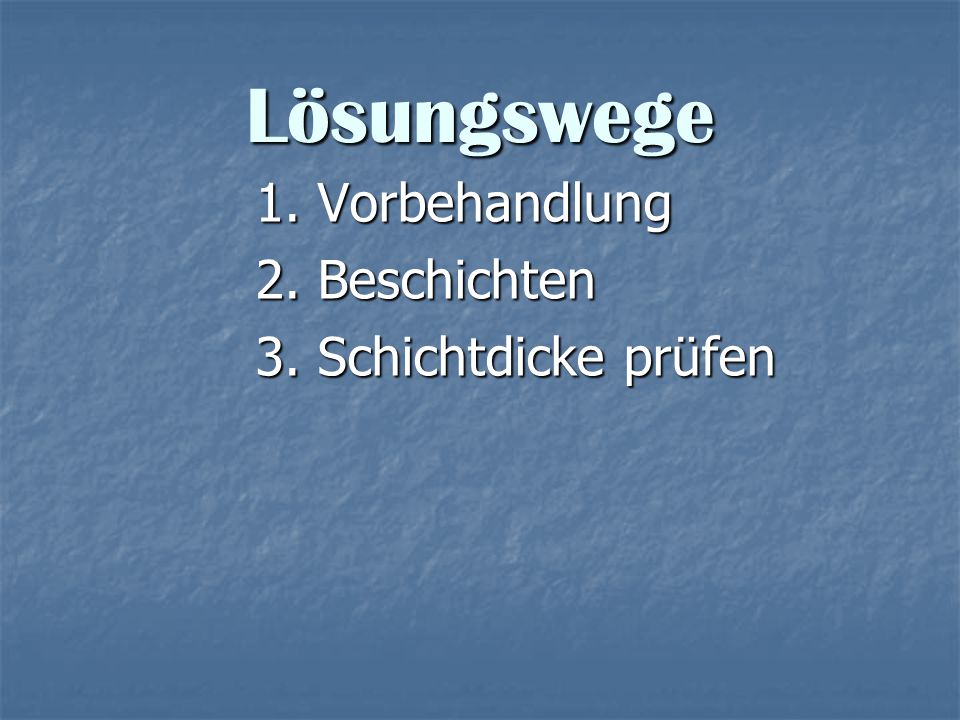

8 Lösungswege 1. Vorbehandlung 2. Beschichten 3. Schichtdicke prüfen

9 Vorbehandlung Altbeschichtung entfernen Altbeschichtung entfernen Reinigen Reinigen Anschleifen Anschleifen

10 Beschichten Rostschutzgrundierung Dämmschichtbildner Decklack

11 Rostschutzgrundierung Grundierung ist für den Korrosionsschutz und für die nachfolgende Beschichtung

12 Dämmschichtbildner Eine lösemittelhaltige oder auf Wasserbasis, unter Hitzeeinwirkung stark aufschäumende Brandschutzbeschichtung

13 Decklack Ein lösemittelhaltiger oder auf Wasserbasis, festkörperreicher Spezialüberzugslack, der als Schlussbeschichtung eingesetzt wird

14 Beschichtungssysteme Capa Therm Ko Hensotherm 4 KS Pyroplast-ST

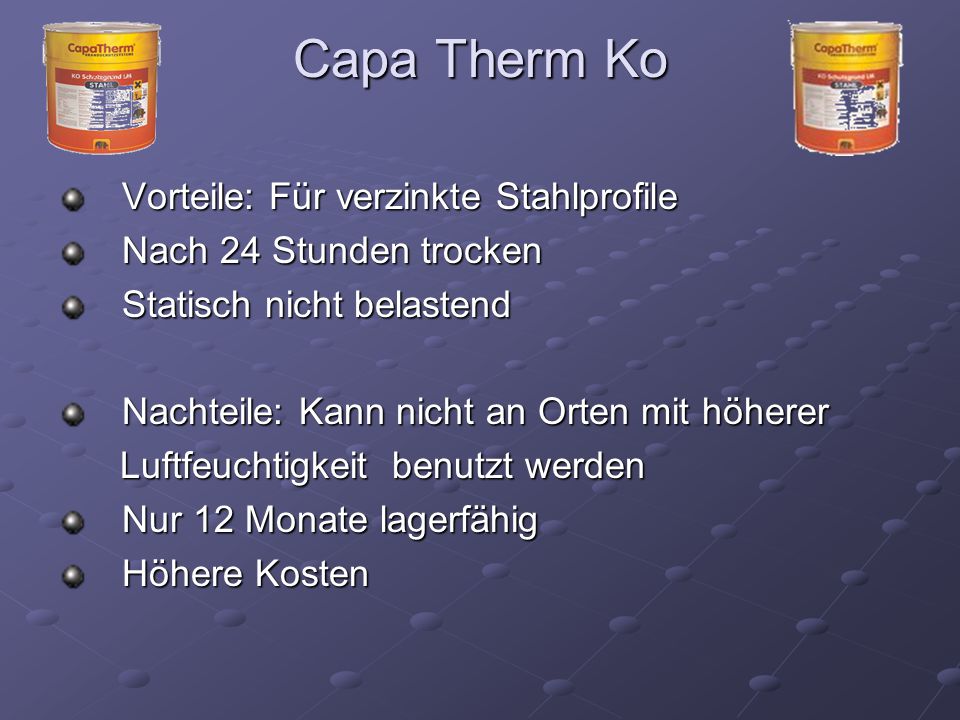

15 Capa Therm Ko Vorteile: Für verzinkte Stahlprofile Nach 24 Stunden trocken Statisch nicht belastend Nachteile: Kann nicht an Orten mit höherer Luftfeuchtigkeit benutzt werden Luftfeuchtigkeit benutzt werden Nur 12 Monate lagerfähig Höhere Kosten

16 Hensotherm 4 KS Vorteil: Lösemittelfrei Auch für verzinkte Stahlprofile Geruchsarm Nachteile: Wasserbasis (Rostgefahr) Lange Trocknungszeit: 48 Stunden Nur 12 Monate lagerfähig

17 Pyroplast-ST Vorteile: Trocknungszeit liegt bei nur 24 Stunden 24 Stunden 36 Monate lagerfähig Für verzinkte Stahlprofile Statisch nicht belastend Nachteil: Wassergefährdungsstufe 2

18 Unser Beschichtungssystem 1. Pyroplast-ST 210 Primer (Korrosionsschutz) 2. Pyroplast-ST 200 (Dämmschicht-bildende Brandschutz- Dispersion) 3. Pyroplast-ST 210 Top (Decklack)

19 Schichtdicke prüfen Weil wir sicher gehen müssen, dass die vorgeschriebene Mindestschichtdicke (550μm) erreicht wurde, so dass die Stahlträger geschützt sind Dazu gibt es mehrere Möglichkeiten der Prüfung

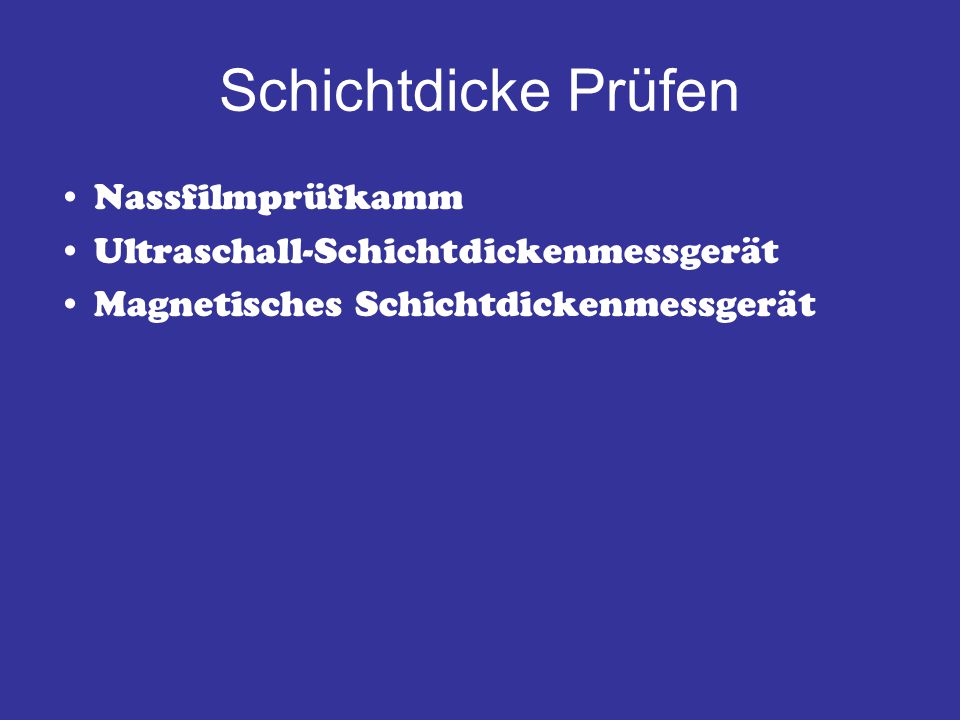

20 Schichtdicke Prüfen Nassfilmprüfkamm Ultraschall-Schichtdickenmessgerät Magnetisches Schichtdickenmessgerät

21 Nassfilmprüfkamm Nicht für uns geeignet weil : es nur bei nasser Beschichtung genutzt werden kann

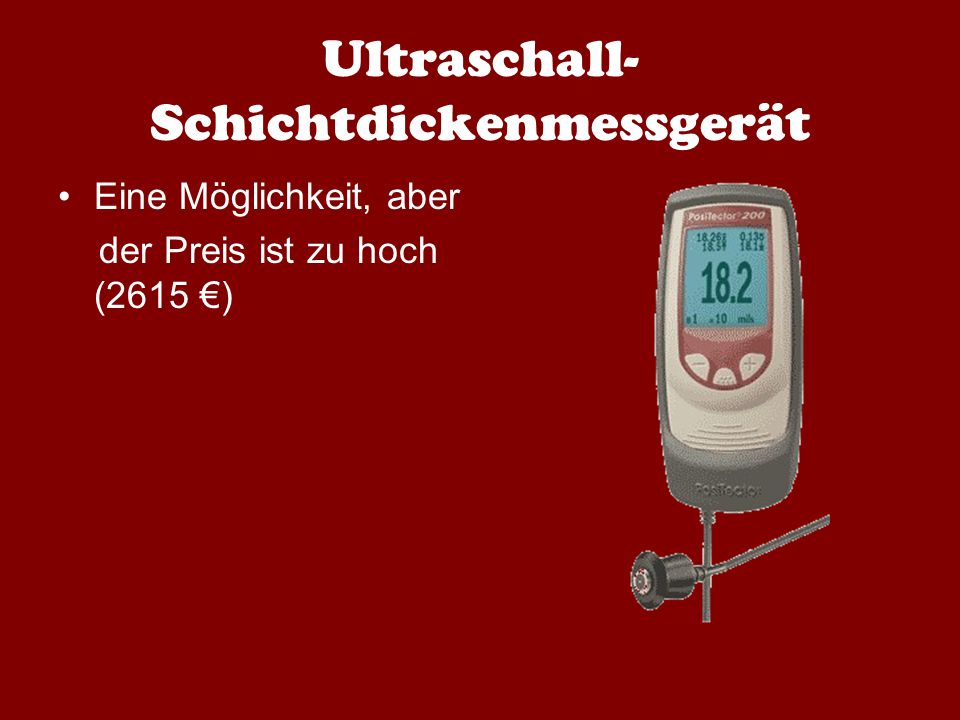

22 Ultraschall- Schichtdickenmessgerät Eine Möglichkeit, aber der Preis ist zu hoch (2615 €)

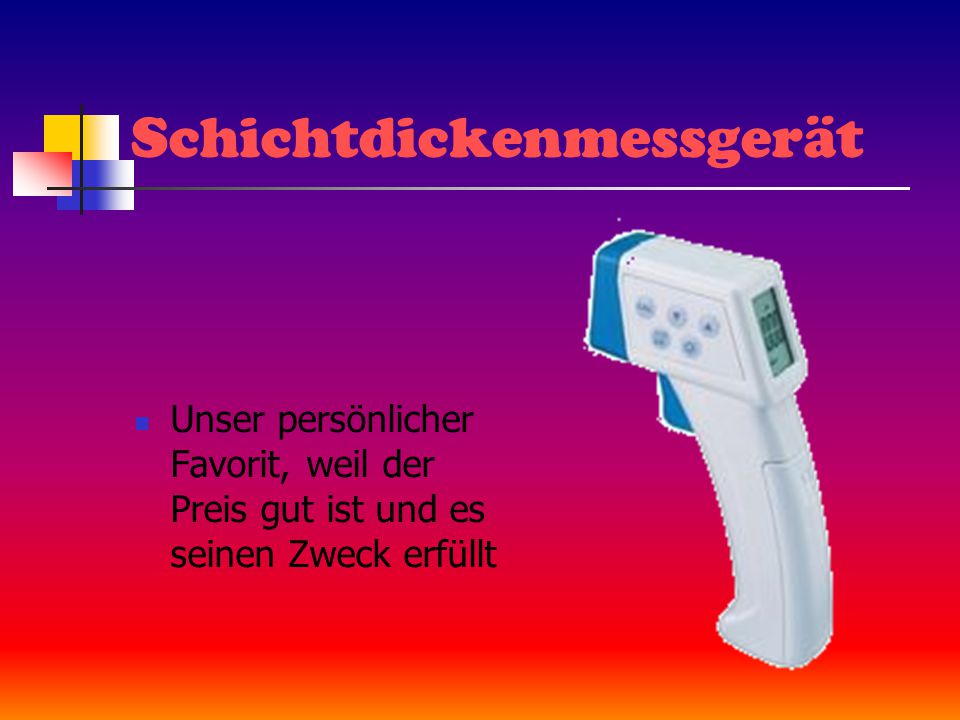

23 Schichtdickenmessgerät Unser persönlicher Favorit, weil der Preis gut ist und es seinen Zweck erfüllt

24 SCHUTZMASSNAHMEN BEI DER ARBEIT SCHUTZHANDSCHUHE AUGENSCHUTZ ATEMSCHUTZ FÜR SICHERE UMGEBUNG SORGEN

25 Werkzeuge und Materialien SpachtelKreppband

26 SpachtelKreppband FarbrollenbügelAbdeckpappe

27 SpachtelKreppband FarbrollerbügelAbdeckpappe Ringpinsel Pyroplast ST 210 (Korrosionsschutz)

28 Werkzeuge und Materialien SpachtelKreppband FarbrollerbügelAbdeckpappe Ringpinsel Pyroplast ST 210 (Korrosionsschutz) Cuttermesser Pyroplast ST 210 (Dämmschichtbildner)

29 Werkzeuge und Materialien SpachtelKreppband FarbrollerbügelAbdeckpappe Ringpinsel Pyroplast ST 210 (Korrosionsschutz) Cuttermesser Pyroplast ST 210 (Dämmschichtbildner) Farbwanne Pyroplast ST 210 Top (Decklack)

30 Werkzeuge und Materialien SpachtelKreppband FarbrollerbügelAbdeckpappe Ringpinsel Pyroplast ST 210 (Korrosionsschutz) Cuttermesser Pyroplast ST 210 (Dämmschichtbildner) Farbwanne Pyroplast ST 210 Top (Decklack) MaskenköperLackwalze

31 Werkzeuge und Materialien SpachtelKreppband FarbrollerbügelAbdeckpappe Ringpinsel Pyroplast ST 210 (Korrosionsschutz) Cuttermesser Pyroplast ST 210 (Dämmschichtbildner) Farbwanne Pyroplast ST 210 Top (Decklack) MaskenköperLackwalze SchichtdickenmessgerätSchleifpapier

32 Aufmass nach VOB Rechnung: 3,90x12,90=50,31m²:2 A=25,16m²x6 A=150,96 Stückzahl: 6x3,90x12,90:2=603,72m² Ergebnis: 603,72m²

33 Arbeitsplanung 1  Material und Werkzeug besorgen  Vorbereitung des Arbeitsplatzes  Schmutz und Restbeschichtung entfernen  Schleifen und Fläche abwischen  Pyroplast ST 210 (Korrosionsschutz) auftragen  Anschleifen  Pyroplast ST 210 (Dämmschichtbildner) auftragen

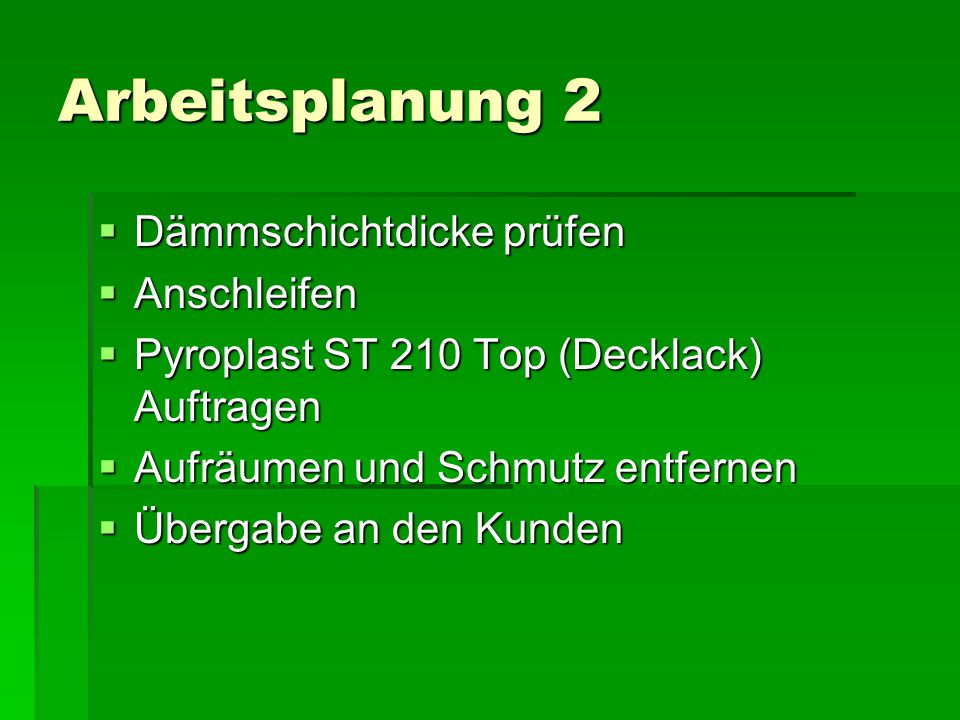

34 Arbeitsplanung 2  Dämmschichtdicke prüfen  Anschleifen  Pyroplast ST 210 Top (Decklack) Auftragen  Aufräumen und Schmutz entfernen  Übergabe an den Kunden
