1 PD Dr.-Ing. C. Breitsamter Programm und Ergebnisse zumTragflächenverfahren

2 PD Dr.-Ing. C. Breitsamter Programm / Download Programm-Download: Quellcode und ausführbares Programm (PC) Programm: TRAGF_3D2.EXE Größe der unkomprimierten Datei: Bytes Übersicht

3 PD Dr.-Ing. C. Breitsamter Eingabeparameter: Dreistellige Kennzahl:111 (beliebig) Kommentar:Text-String Interaktive Eingabe der Fläche: (J/N) J: Eingabe von Streckung Zuspitzung Pfeilung N: Vordefinierte Berechnungsfälle: 1.Symmetrische Ellipse: = 2.55, l(y=0) = 0.400, = 0.0 ; [4] 2.Unsymmetrische Ellipse: = 2.55, l(y=0) = 1.000, = 0.0 ; [4] 3.Ungepfeilter Rechteckflügel: = 5.00, l(y=0) = 0.400, = 0.0 ; [2], S Gepfeilter Rechteckflügel: = 5.00, l(y=0) = 0.400, = 45.0 ; [2], S Gepfeilter Doppeltrapezflügel: = 4.00, l(y=0) = 0.909, = 45.0 ; [2], S Trapezflügel: = 2.75, l(y=0) = 1.000, = 0.0 ; [3], S. 53ff. 7.Pfeilflügel: = 2.75, l(y=0) = 0.970, = 50.0 ; [3], S. 53ff. 8.Deltaflügel: = 2.31, l(y=0) = 1.732, = 52.4 ; [3], S. 53ff. Anzahl der Aufpunkte in Tiefenrichtung: (max. 11) Anzahl der Aufpunkte in Spannweitenrichtung:(max. 128) Schiebewinkel in Grad:(0.0 – symmetrische Anströmung) Programm / Eingabe Übersicht

4 PD Dr.-Ing. C. Breitsamter Berechnungsfälle / Literatur [1] Aerodynamik des Flugzeugs II - Konfigurationen, Vorlesungsmanuskript, Lehrstuhl für Aerodynamik, Technische Universität München, [2] Truckenbrodt, E.: Tragflächentheorie bei inkompressibler Strömung, Jahrbuch 1953 der WGL, 1953, S [3] Schlichting, H., und Truckenbrodt, E.: Aerodynamik des Flugzeugs, Zweiter Band, Springer- Verlag, Berlin, Heidelberg, New York, [4] Krienes, H.: Die elliptische Tragfläche auf potentialtheoretischer Grundlage, ZAMM, Band 20, 1940, S Übersicht

5 PD Dr.-Ing. C. Breitsamter Berechnungsfall 1 – Symmetrische Ellipse (1) Ergebnisse

6 PD Dr.-Ing. C. Breitsamter Berechnungsfall 1 – Symmetrische Ellipse (2) Ergebnisse

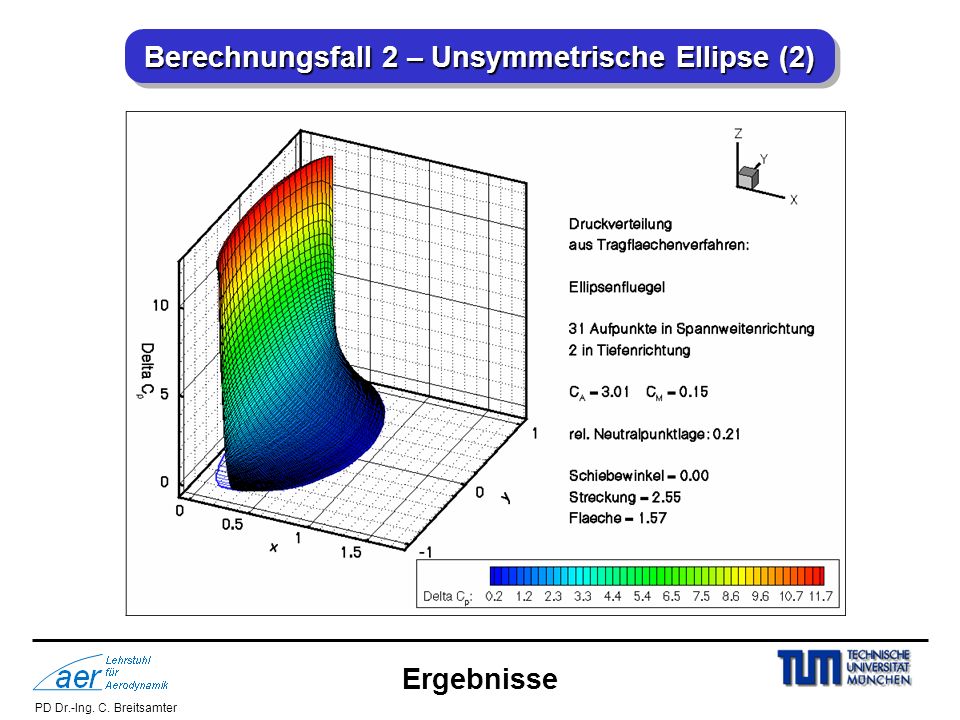

7 PD Dr.-Ing. C. Breitsamter Berechnungsfall 2 – Unsymmetrische Ellipse (1) Ergebnisse

8 PD Dr.-Ing. C. Breitsamter Berechnungsfall 2 – Unsymmetrische Ellipse (2) Ergebnisse

9 PD Dr.-Ing. C. Breitsamter Berechnungsfall 3 –Rechteckflügel (1) Ergebnisse

10 PD Dr.-Ing. C. Breitsamter Berechnungsfall 3 – Rechteckflügel (2) Ergebnisse

11 PD Dr.-Ing. C. Breitsamter Berechnungsfall 4 – Gepf. Rechteckflügel (1) Ergebnisse

12 PD Dr.-Ing. C. Breitsamter Berechnungsfall 4 – Gepf. Rechteckflügel (2) Ergebnisse

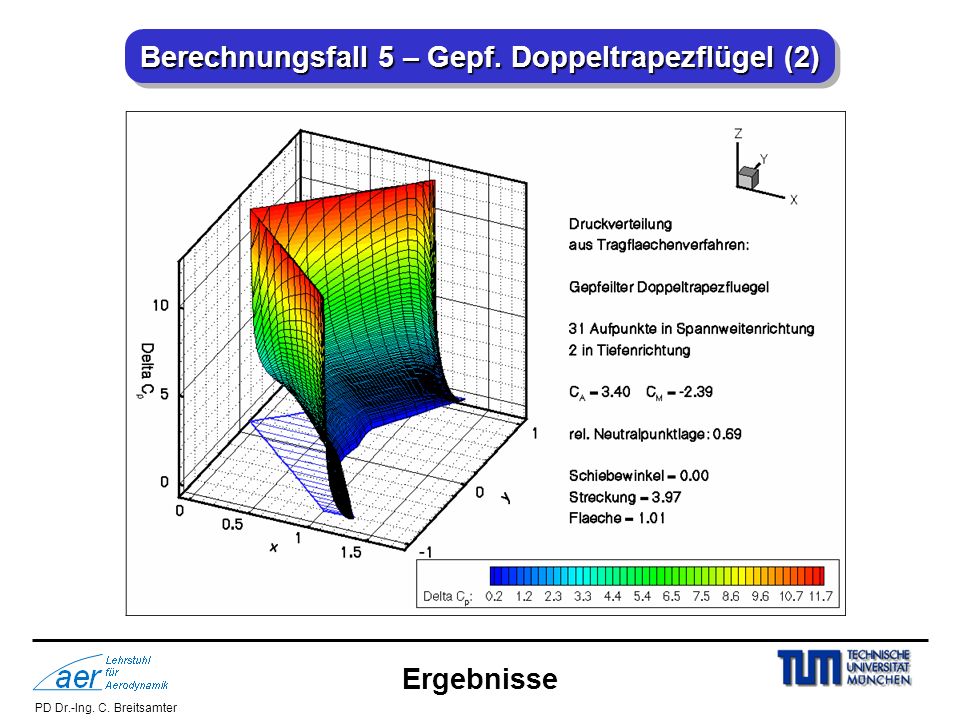

13 PD Dr.-Ing. C. Breitsamter Berechnungsfall 5 – Gepf. Doppeltrapezflügel (1) Ergebnisse

14 PD Dr.-Ing. C. Breitsamter Berechnungsfall 5 – Gepf. Doppeltrapezflügel (2) Ergebnisse

15 PD Dr.-Ing. C. Breitsamter Berechnungsfall 6 – Trapezflügel (1) Ergebnisse

16 PD Dr.-Ing. C. Breitsamter Berechnungsfall 6 – Trapezflügel (2) Ergebnisse

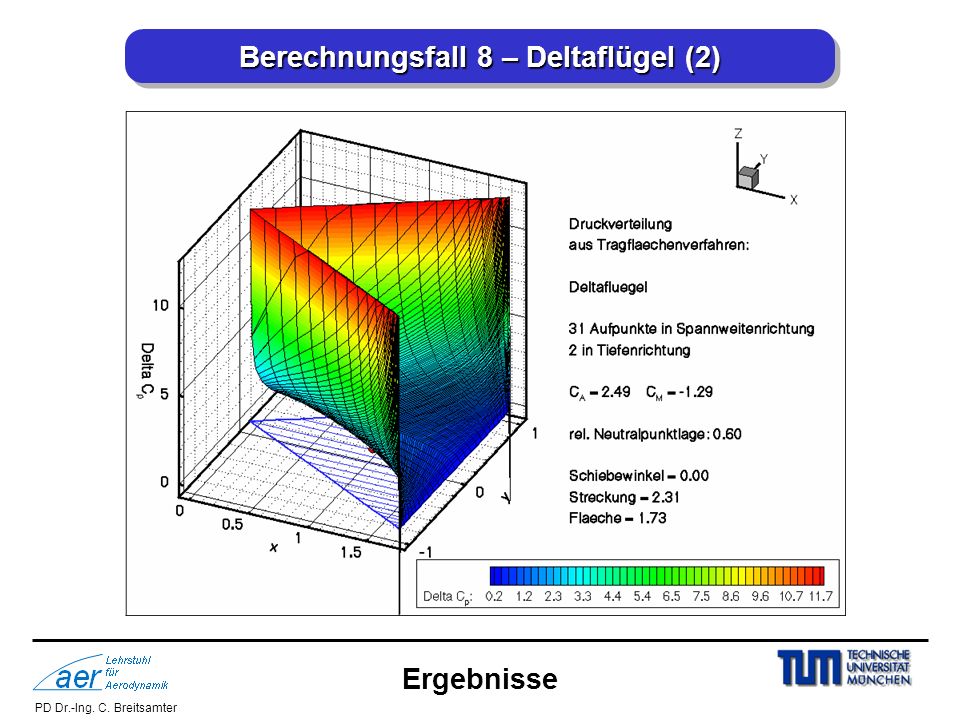

17 PD Dr.-Ing. C. Breitsamter Berechnungsfall 8 – Deltaflügel (1) Ergebnisse

18 PD Dr.-Ing. C. Breitsamter Berechnungsfall 8 – Deltaflügel (2) Ergebnisse
