Indizierung von Graphen durch häufige Subgraphen (2)

Ähnliche Präsentationen


Präsentation zum Thema: "Indizierung von Graphen durch häufige Subgraphen (2)"—  Präsentation transkript:

1 Indizierung von Graphen durch häufige Subgraphen (2)
Maria Tsitiridou Indizieren und Anfragen von Graphen in Datenbanken Seminar, WS 2007/8

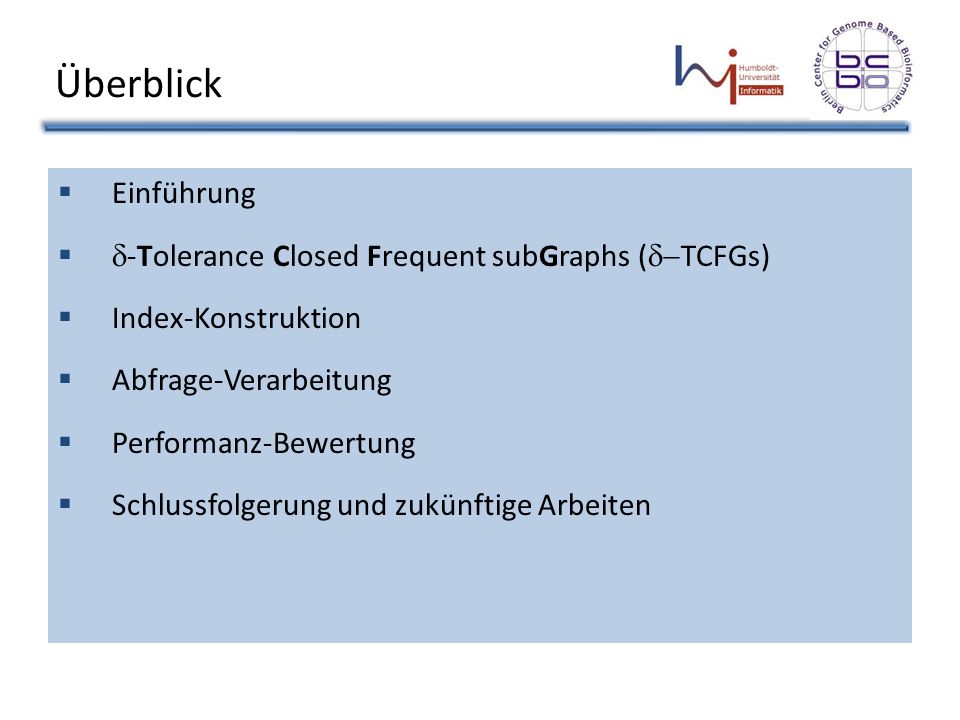

2 Überblick Einführung d-Tolerance Closed Frequent subGraphs (d-TCFGs)
Index-Konstruktion Abfrage-Verarbeitung Performanz-Bewertung Schlussfolgerung und zukünftige Arbeiten

3 Einführung Graph: Immer mehr Graphendatenbanken
=> effiziente Abfrageverarbeitung notwendig!! Neuer effizienter Index für die Verarbeitung von Graphabfragen

4 Einführung Grundlegende Begriffe:
Größe von g size(g):= Die Anzahl der Kanten in g Subgraph:= g Subgraph von g‘, (g Í g‘), wenn eine Subgraph-Isomorphie von g nach g‘ existiert. FG abgeschlossen (closed):= g ist abgeschlossen, wenn Ø$g‘ÎF: g‘Ég und freq(g‘)=freq(g) FG maximal := g ist maximal, wenn Ø$g‘ÎF : g‘Ég

5 Einführung Graph-Abfrage: Sei D={g1,…,gn} eine Graphdatenbank
Eine Graph-Abfrage : Gegeben sei ein Graph q, finde alle gi ÎD so, dass gi Übergraph von q, gi Êq

6 Einführung

7 Einführung

8 Einführung Bisherige Lösungen:
Filtern: Nutze einen Index um einen Teil von falschen Ergebnissen auszusortieren und erzeuge eine potentielle Antwortmenge (Kandidat) Kandidaten-Überprüfung: Überprüfe, ob jeder Kandidat ein Übergraph von q ist. Die Kandidaten-Menge ist kleiner als die DB => effizienter als die sequentielle Überprüfung , aber immer noch teuer!

9 Einführung FG-Index [SIGMOD07]:
wurde konstruiert auf der Basis von häufigen Subgraphen (FGs) FG: Frequent subGraph g ist ein häufiger Subraph (FG), wenn g ein Subgraph von mindestens ( s|D|) Graphen in einer Datenbank D, wobei 0 £s £1 s ist ein vordefinierter Grenzwert

10 Einführung Fallunterscheidung bei der Verwendung vom FG-Index:
q ist häufiger Subgraph (FG) Antwort sofort  ohne Kandidaten-Verifikation

11 Einführung Fallunterscheidung bei der Verwendung vom FG-Index:
q ist kein häufiger Subgraph Kandidatenmenge wird erzeugt Beachte: q kein FG => q Subgraph von sehr wenigen Graphen in D => Wenige Isomorphie-Tests!!

12 Einführung

13 Einführung Herausforderung: Die Menge der FGs ist groß , wenn s klein.
Viele FGs => großer Index => Hohe Zugriffskosten, wenn der Index zu groß für den Hauptspeicher=>Schlechte Abfrage-Performanz Lösung: Kompressionstechnik anwenden (d-TCFGs) Über d die Größe des Index regeln Jedes d-TCFG ist ein stellvertretender Übergraph von einem Cluster von FGs.

14 d-TCFGs d-TCFGs : Gegeben sei d ein benutzerdefinierter Faktor mit 0£d£1. Ein häufiger Subgraph g ist ein d-TCFG, wenn Ø$g‘ÎF : g‘Ég und freq(g‘) ³ (1-d) freq(g)

15 d-TCFGs de = 1- freq(g‘)/ freq(g) wenn de ³ d  d-TCFG
Sonst kein d-TCFG Bsp.: d=0.04 T={f1,f4,f5,f8,f9,f13}

16 Abschluß (closure) eines d-TCFGs
Nächster (closest) d-TCFG Übergraph gt ist der nächste d-TCFG Übergraph von g, wenn gt ein d-TCFG und g kein d-TCFG ist gtÉg und Ø$g‘tÎT : g‘tÉgt

17 Abschluß (closure) eines d-TCFGs

18 Abschluß (closure) eines d-TCFGs
Gegeben sei ein d-TCFG gt , CLOS(gt )={g: gt ist der nächste d-TCFG Übergraph von g } Der nächste d-TCFG Übergraph von einem FG ist eindeutig. Bsp.: CLOS(f13)={f7,f10, f11, f12}

19 Index-Konstruktion Invertierter Graph Index (IGI): Ein invertierter Index erstellt über eine Menge von Graphen G Ein Hash-Index aus der Menge der eindeutigen Kanten in G Jede Kante ist mit einer Menge von ID‘s von Graphen in G verknüpft, die die Kante enthalten. Die ID‘s sind nach der Graphengröße weiter klassifiziert, um effiziente Suche zu erzielen

20 Index-Konstruktion Invertierter Graph Index (IGI):

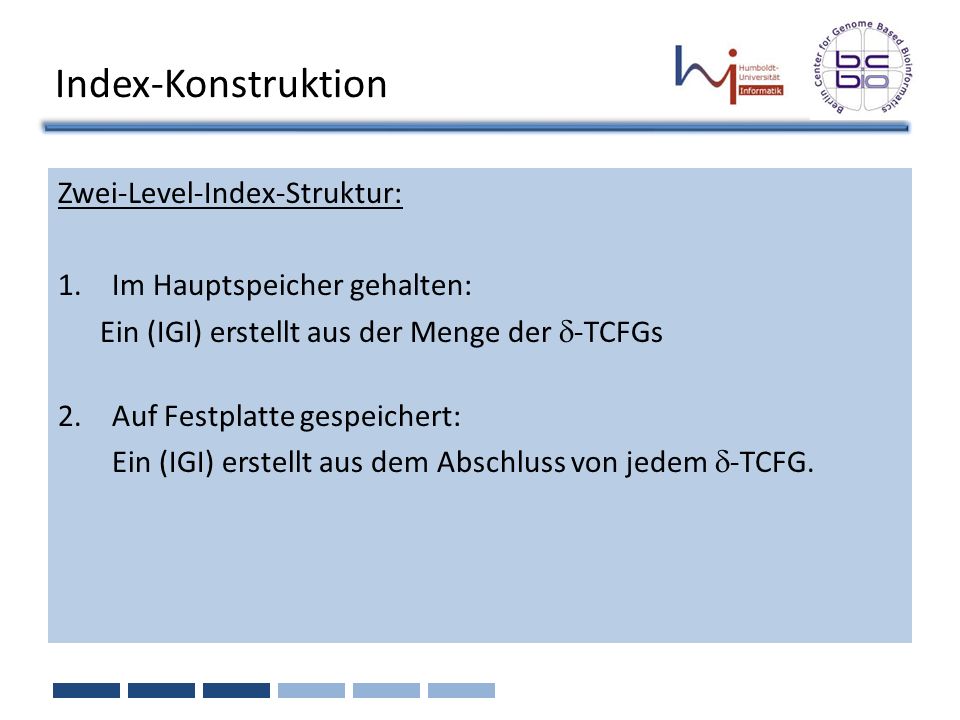

21 Index-Konstruktion Zwei-Level-Index-Struktur:
Im Hauptspeicher gehalten: Ein (IGI) erstellt aus der Menge der d-TCFGs Auf Festplatte gespeichert: Ein (IGI) erstellt aus dem Abschluss von jedem d-TCFG.

22 Vollständigkeit des Index
Der Index sollte in der Lage sein , jede Abfrage zu beantworten. Allerdings deckt der FG-Index nur die Abfragen ab, die häufige Subgraphen sind. Edge-Index (Hash-Index) : gebildet aus der Menge der nicht-häufigen eindeutigen Kanten in der Datenbank.  Abfragen, die keine häufigen Subgraphen sind, können durch Zusammenfügen dieser Kanten beantwortet werden.

23 Abfrage-Verarbeitung
Abfrage q ist ein FG Den Hash-Index verwenden, um die Menge der Kanten von q im FG-Index zu finden Den Durchschnitt von den Graph-ID‘s-Arrays bilden, die mit den Kanten verknüpft sind

24 Abfrage-Verarbeitung
Abfrage q ist ein FG Der erste Übergraph, den wir über den Durchschnitt erhalten, ist entweder q oder q‘s nächster d-TCFG Übergraph. Wenn q immer noch nicht gefunden wurde  auf den verschachtelten IGI-Index von q‘s nächsten d-TCFG Übergraphen zugreifen Wiederhole rekursiv bis q gefunden wird.

25 Abfrage-Verarbeitung
Abfrage q ist kein FG Verwende den FG-Index, um eine Menge von maximalen Subgraphen von q, Gs, zu finden. Verwende Edge-Index, um die Menge der nicht-häufigen Kanten von q, Ge, zu finden

26 Abfrage-Verarbeitung
Abfrage q ist kein FG Man erlange die Kandidaten-Menge von q, indem man den Durchschnitt von der Antwortmenge von den Graphen in Gs und Ge bildet Überprüfe für jeden Kandidat, ob er ein Übergraph von q ist.

27 Performanz-Bewertung
Datenmengen Reale Datenmenge: 10K Graphen einer Menge von chemischen Molekülen aus der AIDS-Forschung Künstliche Datenmengen für Skalierbarkeits-Tests bzgl. Datenbankgröße: von 10K bis 100K Graphen Graphengröße: von 20 bis 100 Kanten Graphendichte: 0.1, 0.15, 0.2

28 Performanz-Bewertung
Algorithmus Vergleiche mit gIndex [YYH05] Index-Konstruktions-Performanz (reale Datenmenge) s=0.1 , FG-Index 20 mal schneller s=0.01, FG-Index 5 mal langsamer Grund: Bei s=0.1 : |F|= 455, während bei s=0.01 |F|=

29 Performanz-Bewertung
Algorithmus Vergleiche mit gIndex [YYH05] Index-Konstruktions-Performanz (reale Datenmenge) s=0.1 , FG-Index 20 mal schneller s=0.01, FG-Index 5 mal langsamer Grund: Bei s=0.1 : |F|= 455, während bei s=0.01 |F|= FG_Index (s=0.1) FG_Index (s=0.01) gIndex Time (sec) 10.03 ( ) 1085 ( ) 217 Memory (MB) 2 95 107 |T| or |Fd| 195 21893 3276

30 Performanz-Bewertung
Abfrage-Antwortszeit (reale Datenmenge) Qi: Menge von 1000 Abfragen Jede Abfrage enthält i Kanten

31 Performanz-Bewertung
Abfrage-Antwortszeit (reale Datenmenge) Qi: Menge von 1000 Abfragen Jede Abfrage enthält i Kanten

32 Performanz-Bewertung
Speicherverbrauch (div. Abfrage-Größen) Speicherverbrauch ( FG-Index ) gering und stabil viel geringer als gIndex

33 Schlussfolgerung FG-Index: Im Hauptspeicher abgelegt:
Menge der d-TCFGs Größe gesteuert über d auf Festplatte gespeichert: Andere FGs (keine d-TCFGs) indiziert mit verschachtelten invertierten Indexes, die effiziente Suche erlauben.

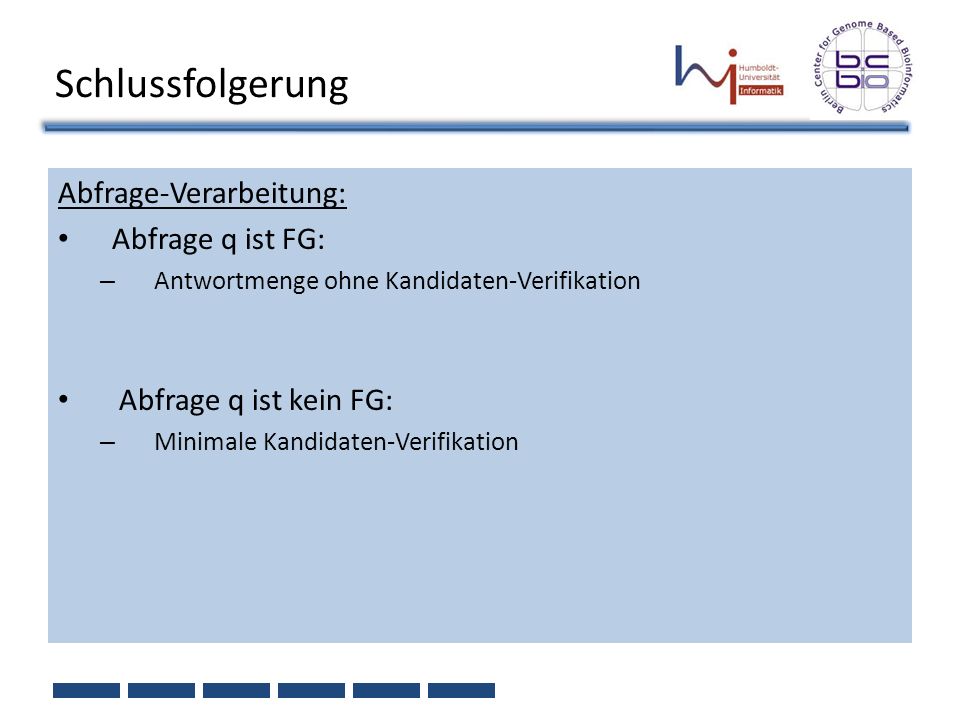

34 Schlussfolgerung Abfrage-Verarbeitung: Abfrage q ist FG:
Antwortmenge ohne Kandidaten-Verifikation Abfrage q ist kein FG: Minimale Kandidaten-Verifikation

35 Schlussfolgerung In der Zukunft:
Abfrage-Verarbeitung bei großen einzelnen Graphen. Effiziente Abfrage bei div. Sozialen Netzwerken, Web usw. Was indizieren und wie? Ähnlichkeitssuche in Graph-Datenbanken Exakte Übereinstimmung einschränkend f. manche Anwendungen Ähnlichkeitsabfragen: Weglassen von manchen Kanten in der Query
