1 Fachhochschule Zittau/Görlitz Fachbereich Informatik Denny Israel, Daniel Winter Christian Schäfer, Michael Kohlsche Dozent: Lars Rönisch

2 Aski - Einleitung Web-Anwendung zur Durchführung einer Befragung Befragung zum Thema Kinder mir Downsyndrom Erstellt von René Hofmann Umsetzung des Systems mit Grails Web-Framework Basiert auf Sprache Groovy

3 Aufüllung des Fragebogens Online Durch Passwort zu schützen Auswertung Durch angemeldete Manager (Passwortschutz) Mittels Diagrammen Sonstiges -Versandt von Einladungen Einladungen als PDF-Dokument Aski - Anforderungen

4 Aski - System Nutzung der von Grails vorgegebenen Projektstruktur MVC-Pattern Datenmodell durch Domain-Klassen Logik durch Controller Oberfläche durch Grails- Server-Pages (vgl. JSP) Programmierung in Groovy, Unterstützt durch Java

5 Aski - Workflow Umfrageausführung als Web-Flow Grails Web-Flow System, basiert auf Spring Web Flow Festlegung Start-, End- und Zwischenstates Web Flow System kontrolliert Ablauf, ein Mittenrein- Springen ist somit unmöglich sichert Datenkonsistenz Eingabenkontrolle beim Absenden einer Maske Speicherung der Ergebnisse am Ende des Flows

6 Aski - Workflow States der Umfrageausführung Start – Begrüßungsseite, evtl. Eingabemöglichkeit für Ticket-Passwort Zwischenstates - Eingabeseiten für jede Kategorie (1- 6) Ende – Abschlusseite

7 Aski - Mail Nutzung der Java-Mail-API Versandt über SMTP Daten für SMTP werden in der Konfiguration gespeichert und sind im Admin-Bereich einstellbar Nutzung für das Versenden von Einladungen Einladungstext ist ebenfalls in der Konfig. einstellbar Nutzung auch für Versandt zurückgesetzter Passwörter der Manager

8 PDF-Erzeugung I PDF-Erzeugung mit iText mächtiges Open-Source Framework für Java um PDF- Dateien zu erstellen und zu erweitern ausgelagert in extra Klasse PDF erhält kurzen Text, URL und ein Ticket

9 PDF-Erzeugung II neues Dokument wir erstellt Document document = new Document(); Ränder werden gesetzt document.setMargins(75, 75, 75, 75); Paragraphen werden hinzugefügt Paragraph paragraph = new Paragraph(); Font font = new Font(); Schriftgröße, Style font.setSize(14); font.setStyle(Font.BOLD); paragraph.setFont(font); paragraph.add(subject); document.add(paragraph); Dokument wird geschlossen document.close();

10 PDF-Erzeugung III PDF-Datei wird nicht auf die Festplatte geschrieben als Byte-Array weiter gegeben und verarbeitet ByteArrayOutputStream output = new ByteArrayOutputStream(); PdfWriter.getInstance(document, output);... return output.toByteArray(); übernimmt die Änderungen und füllt Stream gibt Stream als Byte-Array zurück

11 PDF-Erzeugung IV

12 Chart-Erzeugung I Chart-Erzeugung mit JFreeChart sehr populäres Open-Source Framework für Java um Diagramme zu erstellen für jede Frage kann ein BarChart erzeugt werden zeigen die Antworten in % an

13 Chart-Erzeugung II DataSet wird erzeugt DefaultCategoryDataset dataset = new DefaultCategoryDataset(); for(String key : keySet) { double value = values.get(key) / allValues * 100; dataset.addValue(value, key, ""); } DataSet wird gefüllt

14 Chart-Erzeugung III Chart wird erzeugt CategoryDataset dataset = createDataSet(values); JFreeChart chart = ChartFactory.createBarChart( "" +question, // chart title "", // domain axis label "%", // range axis label dataset, // data PlotOrientation.VERTICAL, // orientation true, // include legend true, // tooltips false // URLs ); setzen das DataSet

15 Chart-Erzeugung IV

16 Fehlermeldungen I Fehlermeldungen wichtig für den User um zu erkennen was er falsch gemacht hat! und wie er es richtig machen kann! falsche Fehlermeldungen verwirren nur

17 Fehlermeldungen II Standard-Fehlermeldungen von Grails treffen allgemeine Aussagen über die Fehler sind ungeeignet für den normalen Nutzer zu spezifisch zu viele Informationen

18 Fehlermeldungen III Fehlermeldungen angepasst anlegen eines neuen Verwalters oder Login Problem: Anpassung der Fehlermeldungen im Workflow

19 Mockups I Erste Entwürfe als HTML von allen Team-Mitgliedern

20 Mockups II

21 Mockups III Zusammenfassung aller Ideen

22 Oberfläche Standard Grails Layout Anpassung der Grails Styles mit CSS

23 AskI Oberfläche

24 Aufbau der GSPs I Grundlayout für alle GSPs in main.gsp Definition von immer sichtbaren Bereichen CSS-Includes, Locale-Auswahl, Kopf- und Fußzeilen Die eigentlichen Inhalte werden zur Laufzeit mit eingefügt

25 Folgender Markup steht im Bodytag eines gewöhnlichen HTML-Grundgerüsts: Aufbau der GSPs II

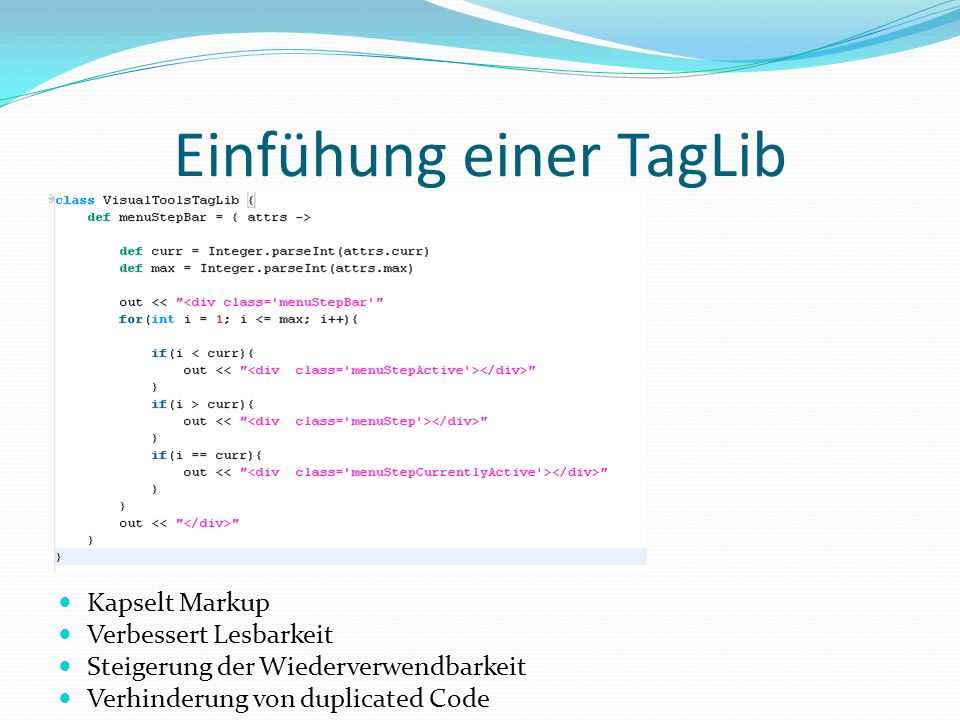

26 Einfühung einer TagLib Kapselt Markup Verbessert Lesbarkeit Steigerung der Wiederverwendbarkeit Verhinderung von duplicated Code

27 Einsatz von Ajax I Problem: Abhängig von Auswahl eines Listen-Items soll andere Liste gefüllt werden Klick zum Aktualisieren der zweiten Liste dem Nutzer möglichst ersparen

28 Lösung: Einsatz von Ajax Füllen der 2. Liste bei onChange()-Event Gute Unterstützung durch Grails einfache Umsetzung Unstützte JavaScript Bibliotheken: Prototype Dojo Yahoo UI Library (YUI) Einsatz von Ajax II

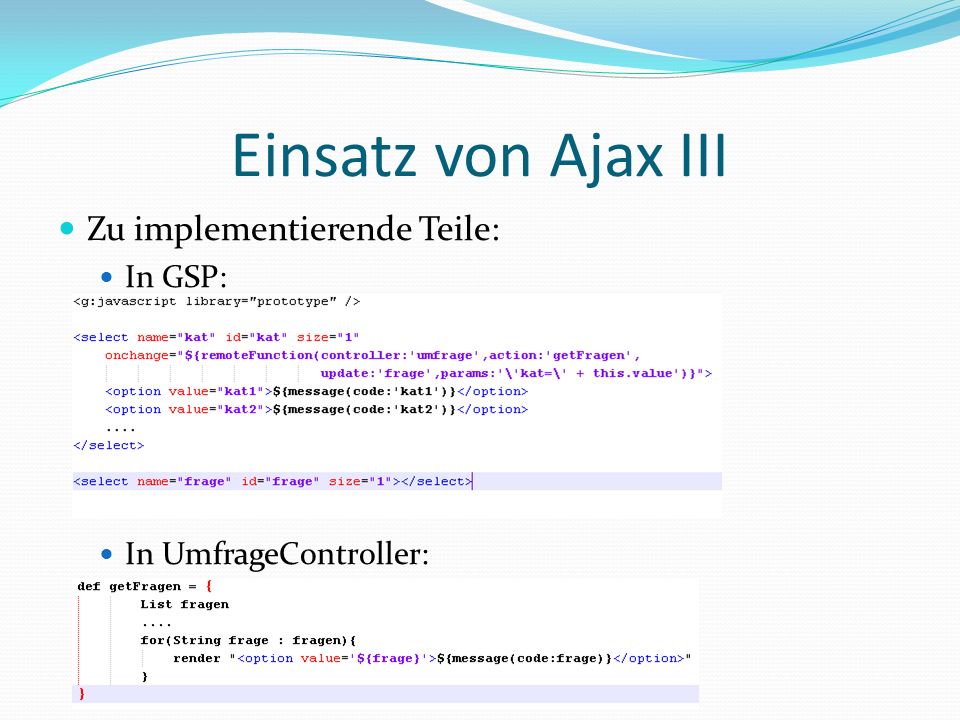

29 Zu implementierende Teile: In GSP: In UmfrageController: Einsatz von Ajax III

30 Aski - Demo DEMO – Aski 0.9

31 ENDE VIELEN DANK FÜR IHRE AUFMERKSAMKEIT
