1 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo Chordophone Instrument-Auswahl

2 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 4 bis 7-saitiges Zupfinstrument mit trommelförmigem Schallkörper - ein Fell bildet die Decke, daher der trommelartige Klang - reines Rhythmus- und Harmonie-Instrument; - ursprünglich den afrikanischen, dann den amerikanischen Schwarzen eigen - Bania ist eine Laute Senegals.

3 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - Aufbau

4 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Instrument - Auswahl Anfang Banjo Anfang Banjo Banjo - Schalldruckanregung Banjo - Shaker-Anregung

5 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo Schalldruckanregung Frequenzen Instrument-Auswahl

6 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - Messaufbau Anregung mittels Schalldruck eines Lautsprechers

7 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - Messpunktverteilung Einige Messpunkte gehen hier nicht in die Auswertung ein. (nachträglichlahmgelegt)

8 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo gemessenes Frequenzspektrum:

9 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - Frequenzübersicht 127.3 Hz 213.8 Hz 458.8 Hz 483.8 Hz 531.3 Hz 675.0 Hz 715.0 Hz 753.4 Hz 862.5 Hz 932.5 Hz 972.5 Hz Instrument-Auswahl

10 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 127.3 Hz Frequenzen

11 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 127.3 Hz (3-D)

12 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 213.8 Hz Frequenzen

13 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 213.8 Hz (3-D)

14 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 458.8 Hz Frequenzen

15 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 458.8 Hz (3-D)

16 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 483.8 Hz Frequenzen

17 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 483.8 Hz (3-D)

18 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 531.3 Hz Frequenzen

19 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 531.3 Hz (3-D)

20 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 675.0 Hz Frequenzen

21 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 675.0 Hz (3-D)

22 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 715.0 Hz Frequenzen

23 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 715.0 Hz (3-D)

24 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 753.4 Hz Frequenzen

25 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 753.4 Hz (3-D)

26 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 862.5 Hz Frequenzen

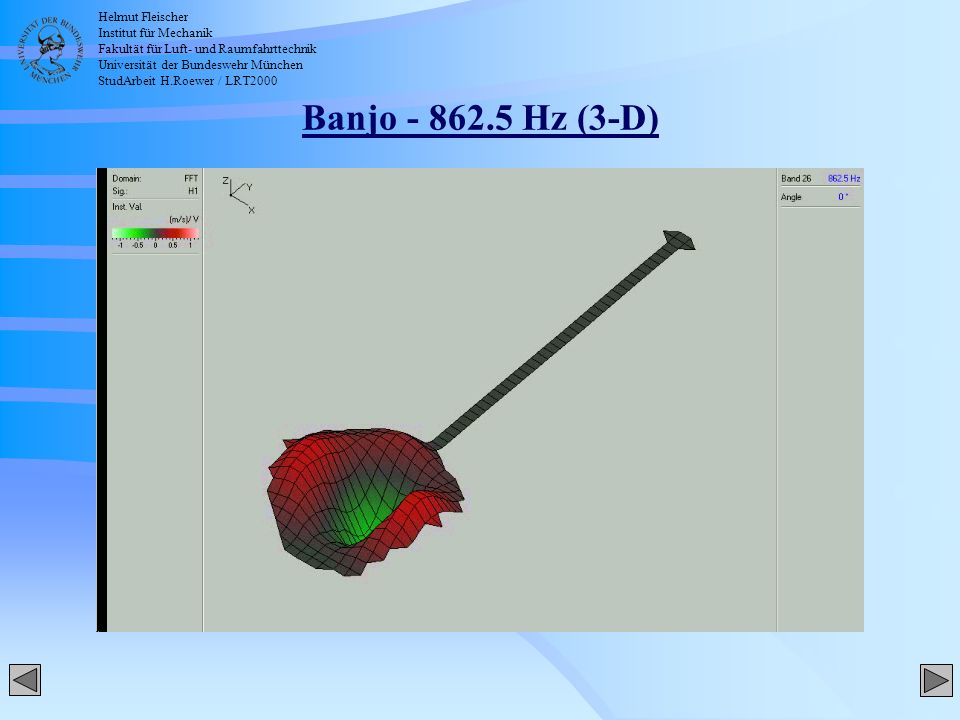

27 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 862.5 Hz (3-D)

28 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 932.5 Hz Frequenzen

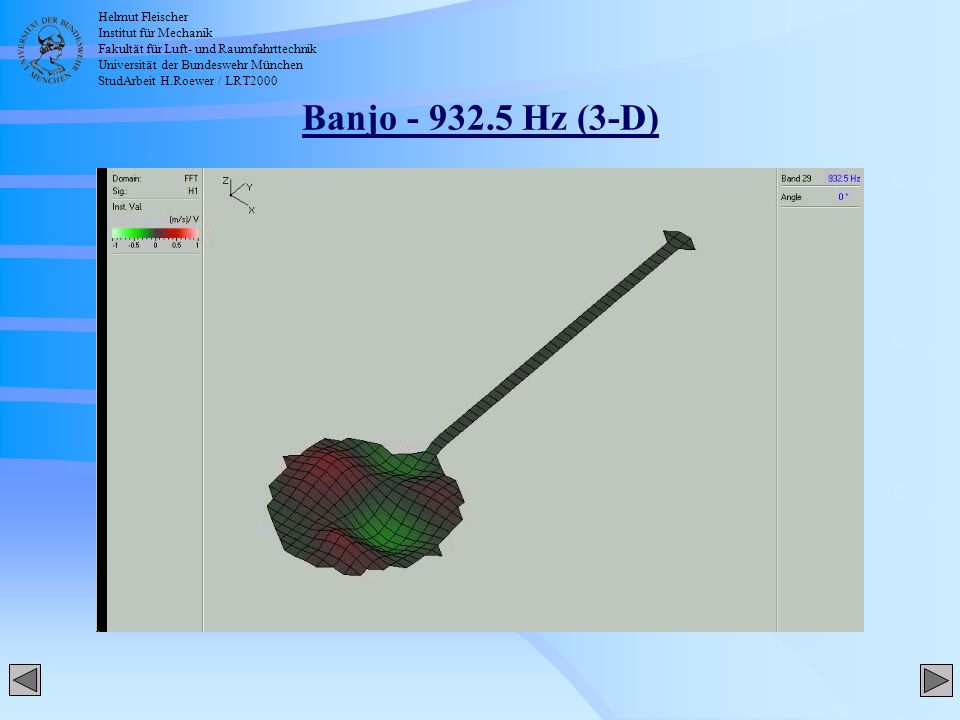

29 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 932.5 Hz (3-D)

30 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 972.5 Hz Frequenzen

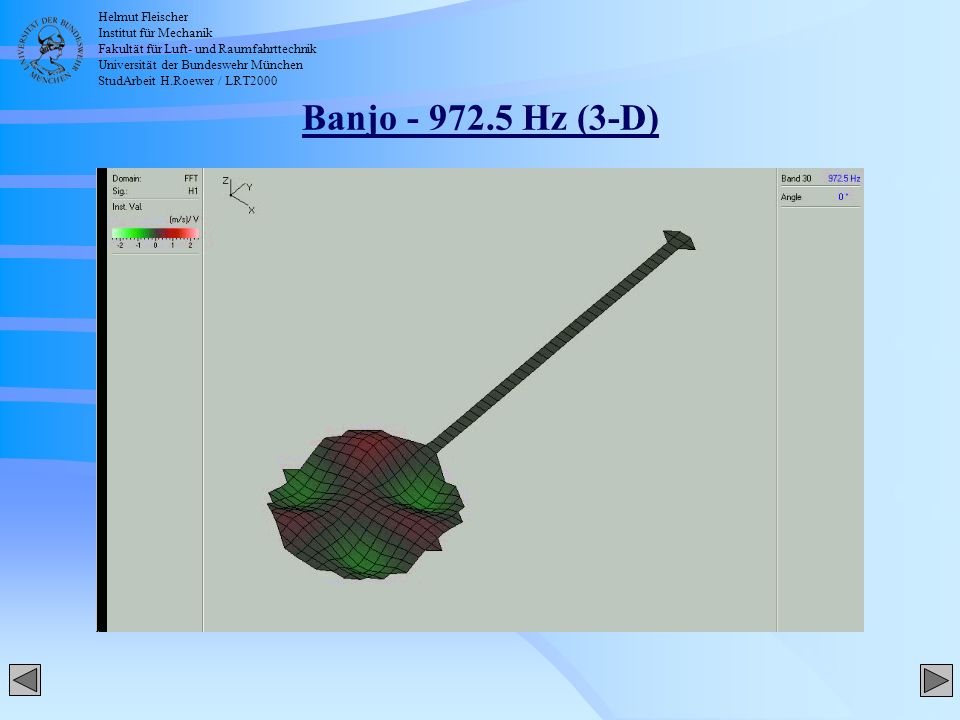

31 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 972.5 Hz (3-D)

32 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo Shaker-Anregung Frequenzen Instrument-Auswahl

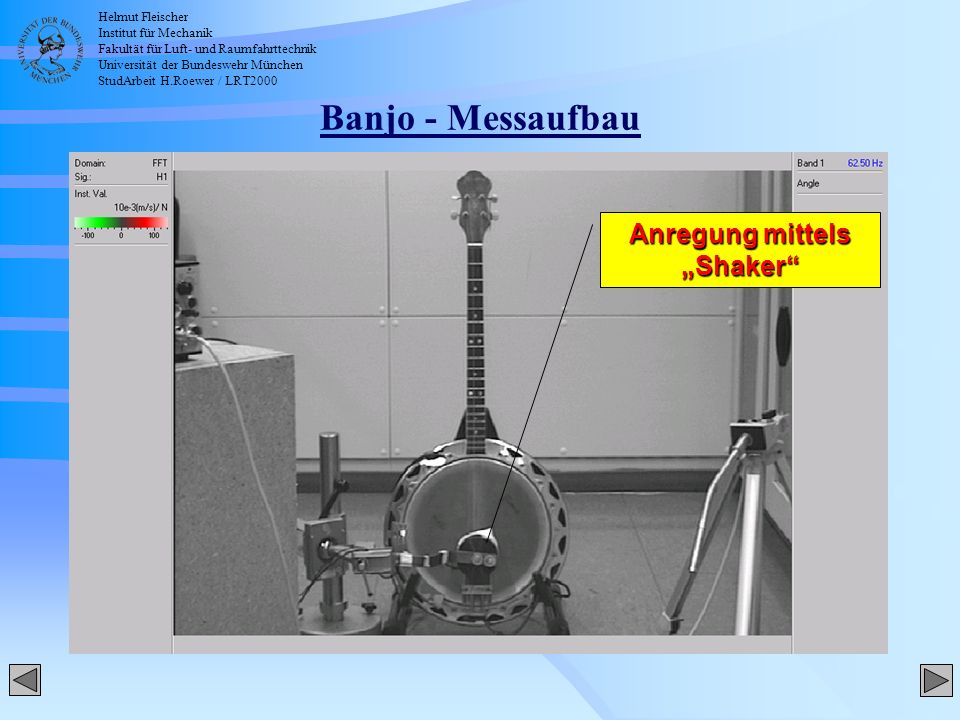

33 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - Messaufbau Anregung mittels Shaker

34 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - Messpunktverteilung Einige Messpunkte gehen hier nicht in die Auswertung ein. (nachträglichlahmgelegt)

35 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo gemessenes Frequenzspektrum:

36 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - Frequenzübersicht 132.3 Hz 196.3 Hz 390.0 Hz 437.5 Hz 486.3 Hz 521.3 Hz 651.3 Hz 780.0 Hz 963.8 Hz Instrument-Auswahl

37 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 132.3 Hz Frequenzen

38 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 132.3 Hz (3-D)

39 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 196.3 Hz Frequenzen

40 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 196.3 Hz (3-D)

41 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 390.0 Hz Frequenzen

42 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 390.0 Hz (3-D)

43 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 437.5 Hz Frequenzen

44 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 437.5 Hz (3-D)

45 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 486.3 Hz Frequenzen

46 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 486.3 Hz (3-D)

47 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 521.3 Hz Frequenzen

48 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 521.3 Hz (3-D)

49 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 651.3 Hz Frequenzen

50 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 651.3 Hz (3-D)

51 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 780.0 Hz Frequenzen

52 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 780.0 Hz (3-D)

53 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 963.8 Hz Frequenzen

54 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Banjo - 963.8 Hz (3-D)

55 Helmut Fleischer Institut für Mechanik Fakultät für Luft- und Raumfahrttechnik Universität der Bundeswehr München StudArbeit H.Roewer / LRT2000 Zurückzu Chordophonen Anfang Banjo Anfang Banjo
