2 Industrieanlagen 3D Laserscanning Dokumentation und Planung
mit modernster Aufmaß- und Vermessungstechnologie 3D Laserscanning Mehr Info Dokumentation Mehr Info Planung

3 Vorteile des Laserscans

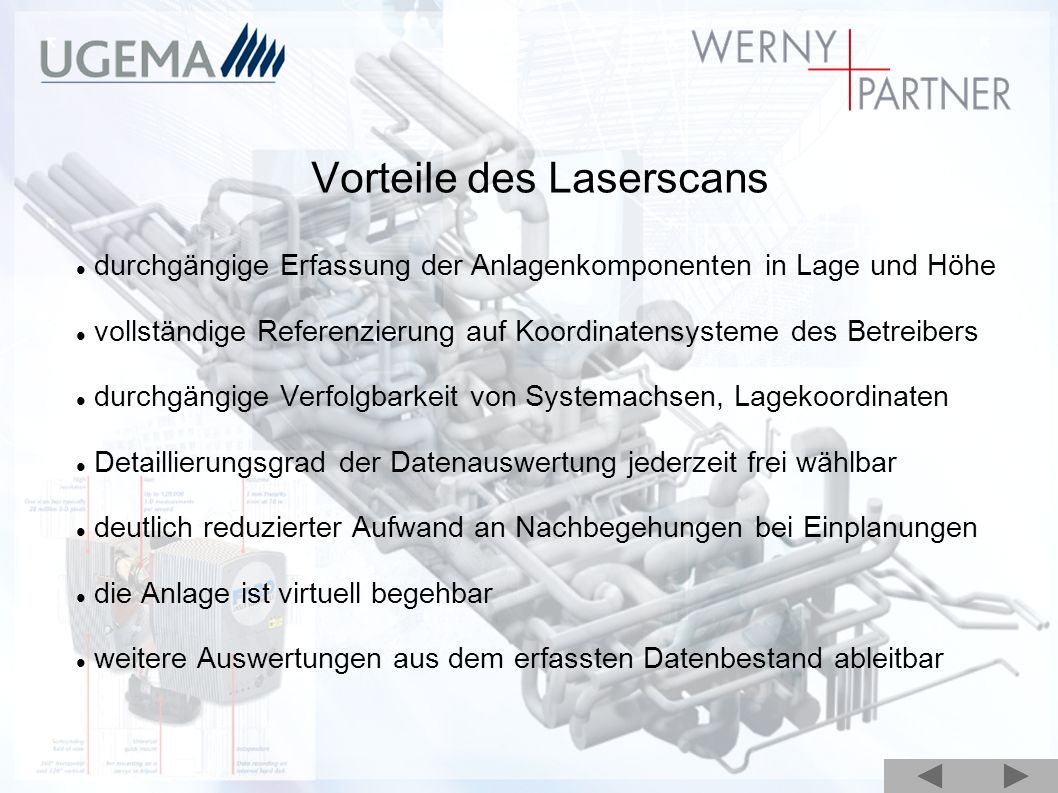

durchgängige Erfassung der Anlagenkomponenten in Lage und Höhe vollständige Referenzierung auf Koordinatensysteme des Betreibers durchgängige Verfolgbarkeit von Systemachsen, Lagekoordinaten Detaillierungsgrad der Datenauswertung jederzeit frei wählbar deutlich reduzierter Aufwand an Nachbegehungen bei Einplanungen die Anlage ist virtuell begehbar weitere Auswertungen aus dem erfassten Datenbestand ableitbar

4 Verfahrensablauf und Ableitungen
Detaillierte Projektdefinition und Vorbereitung Begehung und Scanaufnahme Punktwolke Rohdatenextraktion Ableitungen und Dokumentation

5 Kontaktdaten und Startseite
Klicken Sie auf die Textfelder für mehr Informationen Betreiber Vorhandene Bestands- dokumentation UGEMA Aufnahme der Anlage und des Verfahrens 3D-Laserscan Rohdatenextraktion 2D Ableitung 3D-Modell R & I Schema Photometrische Darstellung Kontaktdaten und Startseite

6 Weitere Projektbeispiele
Klicken Sie auf die Bilder für mehr Informationen - Versorgungstrasse Hüttenwerk - Kompostieranlage Zurück zur Hauptseite

7 Medienversorgungszentrale
Photometrische Darstellung Rohdaten Punktwolke Zurück zur Hauptseite

8 Rohdatenextraktion Zurück zur Hauptseite

9 R&I Schema Medienzentrale
Zurück zur Hauptseite

10 2D Ableitung Medienzentrale
Zurück zur Hauptseite

11 3 D Modellierung Heizkraftwerk
Zurück zur Hauptseite

12 Photometrische Darstellung
Zurück zur Hauptseite

13 Wir wollen in einen vorhandenen Bestand umfangreiche Veränderungen einplanen.
Die existierenden Pläne sind wahrscheinlich nicht ausreichend aktualisiert Wie können wir den vorhandenen Dokumentationsstand planungssicher aktualisieren? zurück

14 Wir haben für die vor Ort Begehung und Aufmaße nur begrenzt Zeit.
Wie können wir eine seit Jahren oder Jahrzehnten bestehende Anlage sicher dokumentieren? Wir haben für die vor Ort Begehung und Aufmaße nur begrenzt Zeit. Gibt es ein Verfahren, dass es uns ermöglicht, auch nachträgliche Datenauswertungen vorzusehen? zurück

15 Versorgungstrasse Hüttenwerk

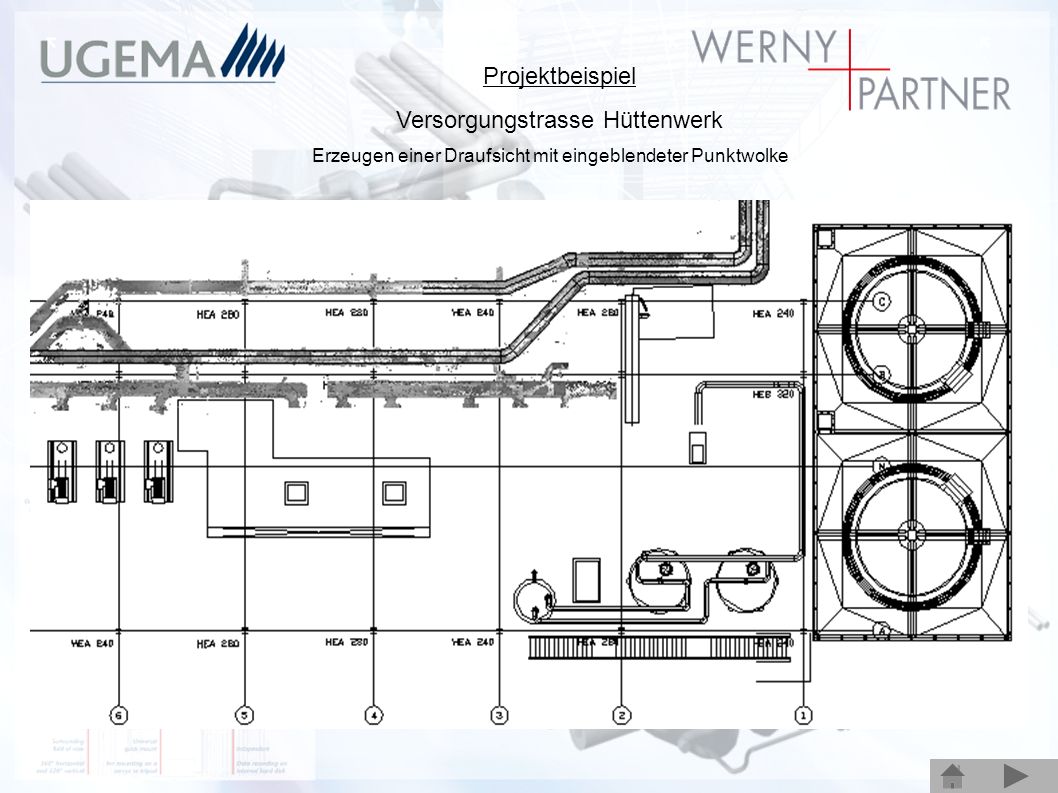

Projektbeispiel Versorgungstrasse Hüttenwerk Erzeugen einer Draufsicht mit eingeblendeter Punktwolke

16 Versorgungstrasse Hüttenwerk
Projektbeispiel Versorgungstrasse Hüttenwerk Generierung von Schnitten durch eine Trasse

17 Versorgungstrasse Hüttenwerk
Projektbeispiel Versorgungstrasse Hüttenwerk 3-D Tragwerk mit eingeblendeten Punktwolken

18 Kompostieranlage Tragwerk in 3-D mit eingeblendeter Topographie
