1 Betrieb von Mischwasserbehandlungsanlagen
H. Schwinger Landesamt für Umwelt, Augsburg

2 Was Sie schon immer über Regenbecken etc. wussten…….
Betrieb von Mischwasserbehandlungsanlagen Was Sie schon immer über Regenbecken etc. wussten……. ………….……..ein kurzer Überblick © LfU / Referat 66 / Helmut Schwinger

3 Betrieb von Mischwasserbehandlungsanlagen
I N H A L T Mischwasserbehandlungsanlagen Regenbecken / Mischwasserentlastungsanlagen Technische Ausstattung Wartung und Betrieb Messeinrichtungen Art und Umfang der Überwachung © LfU / Referat 66 / Helmut Schwinger

4 Bauwerke zur Mischwasserbehandlung
Betrieb von Mischwasserbehandlungsanlagen Bauwerke zur Mischwasserbehandlung Regenüberläufe (RÜ) Regenüberlaufbecken (RÜB)  Fangbecken (FB)  Durchlaufbecken (DB) Stauraumkanäle (SK)  mit oben liegender Entlastung (SKO)  mit unten liegender Entlastung (SKU) Regenrückhaltebecken (RRB) Retentionsbodenfilter (RBF) © LfU / Referat 66 / Helmut Schwinger

5 Fangbecken (FB) Hauptschluss
Betrieb von Mischwasserbehandlungsanlagen Regenüberlaufbecken Fangbecken (FB) Hauptschluss Bauform, rund oder eckig Zwischenspeichern, absetzen, entlasten FB kleine Einzugsgebiete, nicht vorentlastet, nur Speicher DB große Einzugsgebiete, vor- entlastet, speichern, absetzen, ent- lasten über Klärüberlauf, Funktion ähnlich Vorklärbecken der KA Beckeninhalt zur Kläranlage bei stärkeren Regenereignissen Entlastung vor dem Becken am Beckenüberlauf Durchlaufbecken (DB) Hauptschluss © LfU / Referat 66 / Helmut Schwinger

6 Stauraumkanal Betrieb von Mischwasserbehandlungsanlagen
© LfU / Referat 66 / Helmut Schwinger

7 Stauraumkanal obenliegende Entlastung (SKO)
Betrieb von Mischwasserbehandlungsanlagen Stauraumkanal obenliegende Entlastung (SKO) Entlastung BÜ Schacht Drossel Js Qt Qd Stauraumkanal lSK Sonderform von Regenüberlaufbecken SKO, Wirkungsweise wie Fangbecken SKU, Wirkungsweise wie Durchlaufbecken untenliegende Entlastung (SKO) Entlastung BÜ Drossel Js Qt Qd Stauraumkanal lSK © LfU / Referat 66 / Helmut Schwinger

8 Regenüberlauf Entlastungsanlage, Wehrschwelle ohne Speicherraum
Betrieb von Mischwasserbehandlungsanlagen Regenüberlauf Entlastungsanlage, Wehrschwelle ohne Speicherraum zur Abminderung hoher Abflussspitzen in der Regel in Anfangshaltungen entlastet sehr selten (ca. 5 x pro Jahr) © LfU / Referat 66 / Helmut Schwinger

9 Keine Mischwasserentlastung! Nur Notüberlauf!
Betrieb von Mischwasserbehandlungsanlagen Regenrückhaltebecken (RRB) weiterführender Kanal kann Abflussspitzen nicht aufnehmen Speicherraum im Netz beliebige Bauform, auch Kanalstauraum weiterführender Kanal Keine Mischwasserentlastung! Nur Notüberlauf! © LfU / Referat 66 / Helmut Schwinger

10 München, Hirschgarten (90.000 m³)
Betrieb von Mischwasserbehandlungsanlagen Regenrückhaltebecken München, Hirschgarten ( m³) © LfU / Referat 66 / Helmut Schwinger

11 Retentionsbodenfilter
Betrieb von Mischwasserbehandlungsanlagen Retentionsbodenfilter Das aus Regenüberlaufbecken entlastete Mischwasser fließt dem Retentionsbodenfiltern zu und wird darin durch Filtration gereinigt. Regenüberlaufbecken Retentionsbodenfilter Einleitungsstelle entlastetes Mischwasser fließt Retentionsboden-filter zu und durch-sickert die Filterschicht durch Filtration gerei-nigtes Mischwasser ins Gewässer eingeleitet © LfU / Referat 66 / Helmut Schwinger

12 Nachbarschaftsbroschüre 2007
Betrieb von Mischwasserbehandlungsanlagen Wie viele Tage/Jahr läuft ein RÜB über? Nachbarschaftsbroschüre 2007 Messdaten von Regenüberlaufbecken Datenfriedhof oder wichtige Arbeitshilfe? © LfU / Referat 66 / Helmut Schwinger

13 ca. 250.000,-- EURO 50 Betrieb von Mischwasserbehandlungsanlagen
© LfU / Referat 66 / Helmut Schwinger

14 ca. 250.000,-- EURO 50 Betrieb von Mischwasserbehandlungsanlagen
© LfU / Referat 66 / Helmut Schwinger

15 Messdaten von Regenüberlaufbecken
Betrieb von Mischwasserbehandlungsanlagen LfU-Merkblatt Nr. 4.3/14 Messdaten von Regenüberlaufbecken Leitfaden für ihre Prüfung und Wertung : Im Internet: Wasser/Fachinformationen/Merkblattsammlung/teil 4_oberirdische_gewässer Hierzu läuft zur Zeit ein Untersuchungsvorhaben Einarbeitung von Ergebnissen bayerischer Becken Bitte unterstützen Sie das Vorhaben! © LfU / Referat 66 / Helmut Schwinger

16 Wartung und Unterhalt Schutz des Gewässers Ordnungsgemäßer Betrieb
Betrieb von Mischwasserbehandlungsanlagen Wartung und Unterhalt Schutz des Gewässers Ordnungsgemäßer Betrieb Betriebserleichterung Werterhalt der Bausubstanz und technischen Ausstattung © LfU / Referat 66 / Helmut Schwinger

17 Regelorgane  i.d.R. mechanische Drosseln Funktionskontrolle
Betrieb von Mischwasserbehandlungsanlagen Regelorgane  i.d.R. mechanische Drosseln Funktionskontrolle Ablagerungen an beweglichen Teilen, Verschlussspalt  1 mal in 5 Jahren ist der Drosselabfluss zu überprüfen Waagedrossel Hydroslide © LfU / Referat 66 / Helmut Schwinger

18 Reinigungseinrichtungen
Betrieb von Mischwasserbehandlungsanlagen Reinigungseinrichtungen Spülkippen oder -klappen  Reinigung der Beckensohle  Mechanische Reinigung nach Beckenleerung  Verunreinigungen an Wänden werden nicht beseitigt © LfU / Referat 66 / Helmut Schwinger

19 Reinigungseinrichtungen
Betrieb von Mischwasserbehandlungsanlagen Reinigungseinrichtungen Rührgeräte  In Betrieb während der Becken- entleerung zur Kläranlage  Halten Schmutzstoffe in Schwebe bzw. wirbeln abge- setzte Stoffe wieder auf. Kaffeetasseneffekt! Dürfen während der Entlastung ins Gewässer nicht in Betrieb sein! © LfU / Referat 66 / Helmut Schwinger

20 Wirksamkeit von Reinigungseinrichtungen
Betrieb von Mischwasserbehandlungsanlagen Wirksamkeit von Reinigungseinrichtungen © LfU / Referat 66 / Helmut Schwinger

21 Betrieb von Mischwasserbehandlungsanlagen
© LfU / Referat 66 / Helmut Schwinger

22 Becken mit Reinigungseinrichtung
Betrieb von Mischwasserbehandlungsanlagen Becken mit Reinigungseinrichtung © LfU / Referat 66 / Helmut Schwinger

23 Becken mit „Optimierung“

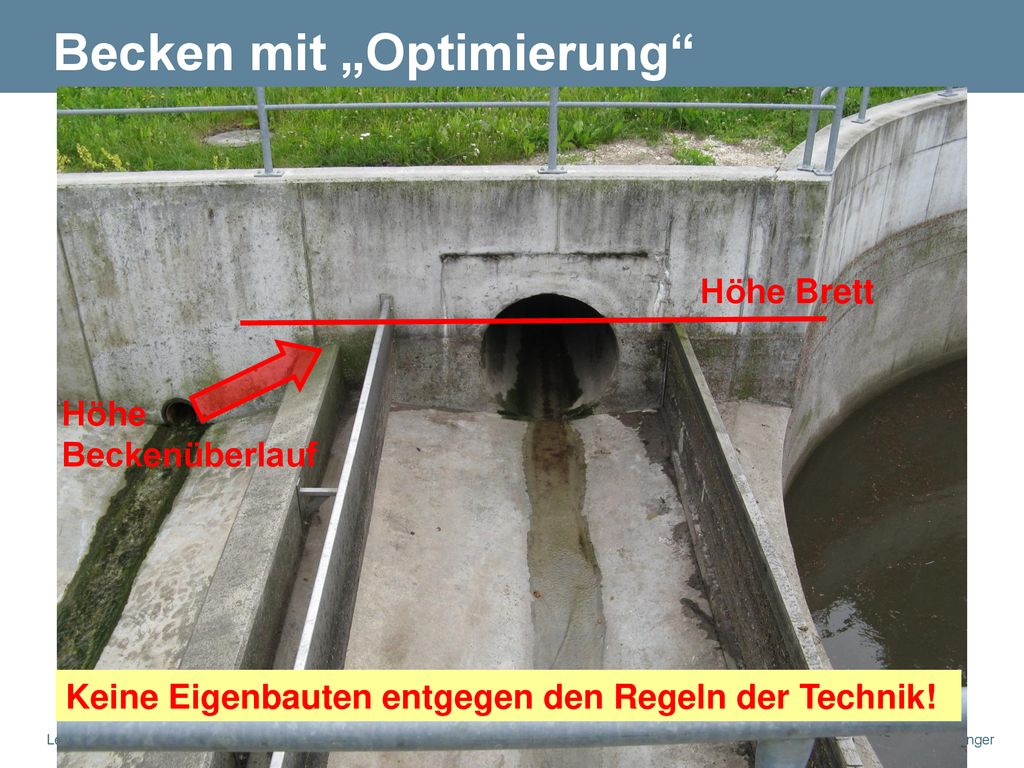

Betrieb von Mischwasserbehandlungsanlagen Höhe Brett Höhe Beckenüberlauf Keine Eigenbauten entgegen den Regeln der Technik! © LfU / Referat 66 / Helmut Schwinger

24 Beckenreinigung von Hand
Betrieb von Mischwasserbehandlungsanlagen Beckenreinigung von Hand Automatische Reinigungseinrichtungen unterstützen und erleichtern die Reinigung von Hand © LfU / Referat 66 / Helmut Schwinger

25 Rechen und Siebe  Angeordnet am Klär- oder Beckenüberlauf
Betrieb von Mischwasserbehandlungsanlagen Rechen und Siebe  Angeordnet am Klär- oder Beckenüberlauf Optische und hygienische Gründe Keine Schmutzfrachtminderung Schutz des Gewässers und Uferstreifens vor Schwimmstoffen I.d.R. hält eine Tauchwand Schwimmstoffe wirksam zurück © LfU / Referat 66 / Helmut Schwinger

26 Praxisratgeber für Planung, Bau und Betrieb
Betrieb von Mischwasserbehandlungsanlagen Messeinrichtungen an Regenüberlaufbecken Häufigkeit von Überlaufereignissen Dauer von Überlaufereignissen Entlastete Wasservolumen Praxisratgeber für Planung, Bau und Betrieb November 2001 © LfU / Referat 66 / Helmut Schwinger

27 Messeinrichtungen an Regenüberlaufbecken
Betrieb von Mischwasserbehandlungsanlagen Messeinrichtungen an Regenüberlaufbecken Tauch- und Ultraschallsonden Stabile Befestigung Auf störende Einflüsse ist zu achten! Messeinrichtung ist bei unplausiblen Messergebnissen zu überprüfen © LfU / Referat 66 / Helmut Schwinger

28 Überprüfung/Maßnahmen
Betrieb von Mischwasserbehandlungsanlagen Art und Umfang der Überwachung …mindestens in folgendem Umfang auf Bauzustand, Betriebssicherheit und Funktionsfähigkeit Gegenstand Überprüfung/Maßnahmen Häufigkeit Entlastungsanlagen Sichtprüfung 1 x jährlich Entlastungsanlagen ohne Fremdüberwachung monatlich Maschinelle Einrichtungen z.B. Pumpen, Schieber usw. Regelorgane Funktionskontrolle Überprüfung der Drossel 1 x monatlich 1 x in 5 Jahren Messeinrichtungen Überprüfung der Mess-genauigkeit …für Regenbecken mit Wasserstandsmessungen sind jährlich Jahresübersichten vorzulegen……… © LfU / Referat 66 / Helmut Schwinger

29 Betrieb von Mischwasserbehandlungsanlagen
© LfU / Referat 66 / Helmut Schwinger

30 Vielen Dank für Ihre Aufmerksamkeit!
Betrieb von Mischwasserbehandlungsanlagen © LfU / Referat 66 / Helmut Schwinger
