1 Herstellung Versuch Erklärung Nutzen
Bimetall Herstellung Versuch Erklärung Nutzen Das folgende Referat klärt, wie ein wie ein Bimetall hergestellt wird, wie es funktioniert und wofür man es benutzen kann. Von nun an bitte mit Mausklick weiter! Bitte den Ton einschalten.

2 Das Bimetall Bimetall, aus zwei Metallstreifen zusammengesetzt.
1. Der Versuch 1.1 Ein Bimetall besteht aus zwei Metallstreifen, die aufeinander geklebt oder miteinander verschraubt sind. (Klick, Klick, Klick)

3 Versuchsanordnung 1 1.2 Dieses Bimetall wird an einem Stativ befestigt. (Klick)

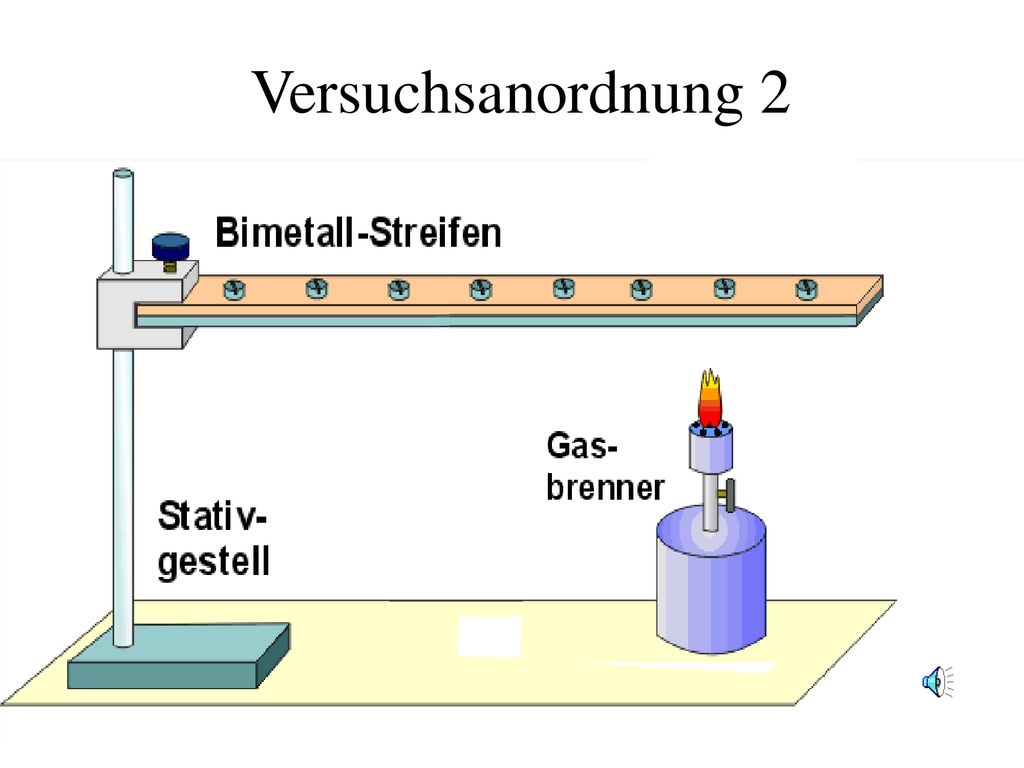

4 Versuchsanordnung 2 1.3 Unter das lose Ende des Bimetalls wird eine Wärmequelle gestellt, hier ein Gasbrenner, die das Bimetall erwärmt. 1.4 Die beiden Metalle dehnen sich bei Erwärmung unterschiedlich aus. Frage: Wenn das obere Metall sich bei Erwärmung weniger ausdehnt als das untere, wie verbiegt sich das Bimetall? Antwort: Nach oben.

5 Versuchsdurchführung
1.5 Wir stellen fest: Nach einer gewissen Zeit biegt sich das Bimetall nach oben.

6 Erklärung des Versuchsergebnisses
Die beiden Metalle dehnen sich bei Erwärmung unterschiedlich weit aus. Man sagt: „Der Ausdehnungskoeffizient ist unterschiedlich groß.“ Das untere Metall hat einen größeren Ausdehnungskoeffizienten, also biegen sich beide Metalle von der Wärmequelle weg. Die beiden Metalle dehnen sich bei Erwärmung unterschiedlich weit aus. Man sagt: „Der Ausdehnungskoeffizient ist unterschiedlich groß. Das untere Metall hat einen größeren Ausdehnungskoeffizienten, also biegen sich beide Metalle von der Wärmequelle weg. Bitte merkt euch den Begriff „Ausdehnungskoeffizient“. Bitte Schreibt die drei Sätze ab unter der Überschrift: Das Bimetall. Dann macht von der Zeichnung unten eine grobe Skizze.

7 Nutzung von Bimetallen
1. Als Beweger für Zeiger Thermometer Amperemeter

8 Funktionsweise als Beweger
Das Bimetall ist links an einer Halterung im Gehäuse festgemacht. In der Mitte ist es an einer drehbaren Achse befestigt. Dehnt sich das hellgraue Metall bei Erwärmung stärker aus als das schwarze, dreht sich der Zeiger rechts herum. Kühlt sich das Bimetall ab, dreht sich der Zeiger links herum. In einem Amperemeter wird also ein Bimetall mehr oder minder erwärmt, je nach Stärke des Stromflusses.

9 Nutzung von Bimetallen
2. Als Temperatur-Regler Bügeleisen Heizkörperthermostat Wie das Bimetall in einem Bügeleisen funktioniert, zeigt die nächste Folie. In einem Heizkörperthermostat bewegt das Bimetall einen Schieberegler.

10 Funktionsweise als Temperatur-Regler
Wenn die Heizwendel das Bimetall erwärmt, biegt es sich nach unten und der Stromfluss wird unterbrochen. Die Heizwendel erkaltet, das Bimetall biegt sich nach oben, schließt den Stromkreis und der Vorgang beginnt von Neuem. Kontakt öffnet und schließt sich. Wenn die Heizwendel das Bimetall erwärmt, biegt es sich nach unten und der Stromfluss wird unterbrochen. Die Heizwendel erkaltet, das Bimetall biegt sich nach oben, schließt den Stromkreis und der Vorgang beginnt von Neuem.
