1 Walzen von Strängen mit unterschiedlichen Querschnitt:

Ähnliche Präsentationen


Präsentation zum Thema: "1 Walzen von Strängen mit unterschiedlichen Querschnitt:"—  Präsentation transkript:

1 1 Walzen von Strängen mit unterschiedlichen Querschnitt:

2 2 Reckwalzen:

3 3

4 4 Rundwalzen:

5 5 Profilquerwalzen von Werkstücken:

6 6 Ringwalzen:

7 7 Gewindewalzen mit zwei umlaufenden Walzen : Die Lage des Werkstückes wird durch die Auflage bestimmt. Die Gewindetiefe wird durch axiale Zustellung einer Walze eingestellt. Radialverfahren: Der Mittelpunkt des Werkstückes 1 liegt 0,1 bis 0,2 mm unter den Walzenachsen 2 und 3. Das Werkstück liegt auf dem hart- metallbestückten Auflagelineal. Die bewegliche Gewindewalze drückt das Werkstück gegen die ortsfeste Gewindewalze 2.

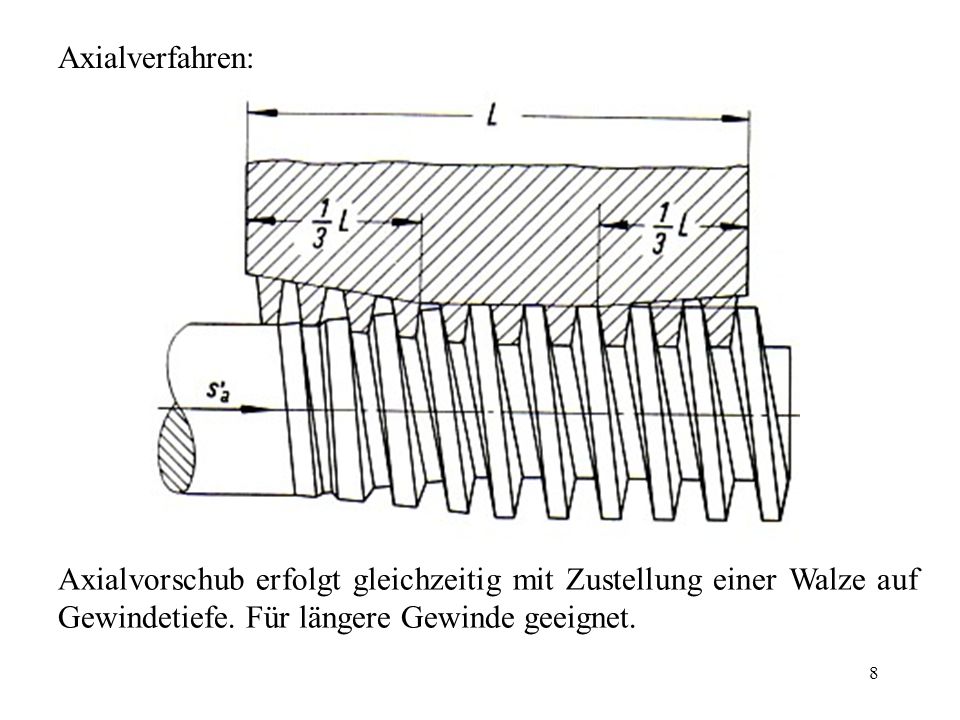

8 8 Axialverfahren: Axialvorschub erfolgt gleichzeitig mit Zustellung einer Walze auf Gewindetiefe. Für längere Gewinde geeignet.

9 9 Profilglattwalzen:

10 10 Gewindewalzen mit drei zueinander geneigten Walzen:

11 11 Rohr-Schrägwalzverfahren:

12 12 Walzenanordnungen:

13 13 Walzenarten: Glatte Walzen, Blechwalzen: Profilwalzen, Kaliberwalzen: Blech- und Bandherstellung Walzgut mit verschiedenen Querschnitten

14 14 Offenen und geschlossene Kaliber: Bei geschlossenen Kalibern greifen die Walzen teilweise ineinander.

15 15 Walzstraßen: Alle Walzgerüste in einem Strang angeordnet. Änderung der Umfangsgeschwindigkeit nur durch Änderung des Walzendurchmessers möglich, da alle Walzgerüste dieselbe Drehzahl besitzen.

16 16 Jeder Strang besitzt einen eigenen Motor, wodurch die Walzendrehzahl je Strang angepasst werden kann.

17 17 Jedes Walzgerüst besitzt einen eigenen Motor, wodurch hohe Walzgeschwindigkeiten möglich sind.

18 18 Umformvorgang:
