Geplante Inbetriebnahme 2006

Ähnliche Präsentationen


Präsentation zum Thema: "Geplante Inbetriebnahme 2006"—  Präsentation transkript:

1 Geplante Inbetriebnahme 2006
Windräderbau 2005 Obersiebenbrunn 13 Stück ENERCON E-70 E4 Geplante Inbetriebnahme 2006 (4. Entwicklungsstufe) = Nabenhöhe 1 WKA 8 Die Präsentation wurde erstellt von Martin Grimling

2 Die Präsentation wurde erstellt von Martin Grimling

3 Die Präsentation wurde erstellt von Martin Grimling

4 Die Präsentation wurde erstellt von Martin Grimling
Aushub Anlage 8 Die Präsentation wurde erstellt von Martin Grimling

5 Die Präsentation wurde erstellt von Martin Grimling

6 Die Präsentation wurde erstellt von Martin Grimling
Erstellung der Bewehrung Anlage 9 Die Präsentation wurde erstellt von Martin Grimling

7 Die Präsentation wurde erstellt von Martin Grimling

8 Die Präsentation wurde erstellt von Martin Grimling

9 Die Präsentation wurde erstellt von Martin Grimling

10 Die Präsentation wurde erstellt von Martin Grimling
Flachgründung Die Präsentation wurde erstellt von Martin Grimling

11 Die Präsentation wurde erstellt von Martin Grimling

12 Die Präsentation wurde erstellt von Martin Grimling
Kabeleinführungen Die Präsentation wurde erstellt von Martin Grimling

13 Die Präsentation wurde erstellt von Martin Grimling
Spannkeller (für Stahlseile) bzw. Kabelkeller Die Präsentation wurde erstellt von Martin Grimling

14 Die Präsentation wurde erstellt von Martin Grimling
Beginn der Aufstellung (Nabenhöhe 113,5 m) Die Präsentation wurde erstellt von Martin Grimling

15 Die Präsentation wurde erstellt von Martin Grimling

16 Die Präsentation wurde erstellt von Martin Grimling

17 Die Präsentation wurde erstellt von Martin Grimling
Antransport unterer Teile (ab 4. „Etage“) Die Präsentation wurde erstellt von Martin Grimling

18 Die Präsentation wurde erstellt von Martin Grimling

19 Die Präsentation wurde erstellt von Martin Grimling

20 „Metallkreuz“ zur exakten waagrechten Einrichtung und Zusammenführung
Der Halbschalenelemente Die Präsentation wurde erstellt von Martin Grimling

21 Die Präsentation wurde erstellt von Martin Grimling

22 Die Präsentation wurde erstellt von Martin Grimling
Kran aufstellen (Bauhöhe bis ca. 85 m) Die Präsentation wurde erstellt von Martin Grimling

23 Die Präsentation wurde erstellt von Martin Grimling
Montagebühne „SCANCLIMBER“ Die Präsentation wurde erstellt von Martin Grimling

24 Die Präsentation wurde erstellt von Martin Grimling

25 Die Präsentation wurde erstellt von Martin Grimling

26 Die Präsentation wurde erstellt von Martin Grimling
Extrem harte Klebe- und Dichtungsmasse (2 Komponenten) Die Präsentation wurde erstellt von Martin Grimling

27 Die Präsentation wurde erstellt von Martin Grimling

28 Die Präsentation wurde erstellt von Martin Grimling

29 Die Präsentation wurde erstellt von Martin Grimling

30 Die Präsentation wurde erstellt von Martin Grimling
Kran verlängern Anlage 9 Die Präsentation wurde erstellt von Martin Grimling

31 Die Präsentation wurde erstellt von Martin Grimling

32 Die Präsentation wurde erstellt von Martin Grimling

33 Die Präsentation wurde erstellt von Martin Grimling
Seiltrommel Die Präsentation wurde erstellt von Martin Grimling

34 Die Präsentation wurde erstellt von Martin Grimling
Erwartete Lebensdauer: Stahlbetonturm 40 Jahre Stahlelemente, Rotor und Rotorblätter 20 – 25 Jahre Die Präsentation wurde erstellt von Martin Grimling

35 Die Präsentation wurde erstellt von Martin Grimling
Ab ca. 80 m Verankerung mit Stahlseilen in der Turmwand (je nach Bauhöhe eventuell schon ab ca. 40 m) 84,17 m Betonfertigteilturm Elemente aus Stahlbeton (Zulieferung aus Bratislava) Es fehlen noch ein 3m und ein 25m Stahlelement Die Präsentation wurde erstellt von Martin Grimling

36 Die Präsentation wurde erstellt von Martin Grimling
Stahlseile für den Hilfslift zur Verspachtelung und Bemalung der Innenwände sowie Endmontage der Aufstiegsleiter ... Die Präsentation wurde erstellt von Martin Grimling

37 Die Präsentation wurde erstellt von Martin Grimling
Stahlebene Stahlbetonteil Innenansicht gezoomt (300 mm Brennweite) - leider etwas verwackelt! Die Präsentation wurde erstellt von Martin Grimling

38 Die Präsentation wurde erstellt von Martin Grimling
ENERCON E KW 3 Rotorblätter (4. Entwicklungsstufe) Gewicht mit Rotorblätter 70 – 75 t Die Präsentation wurde erstellt von Martin Grimling

39 Wichtige Technische Daten ENERCON E-70
Nennleistung: kW Rotordurchmesser: 71 m Nabenhöhe: 113,5 m Fertigteilbetonturm (84m) und Stahlrohrturm (28m) Getriebelos, variable Drehzahl Einzelblattverstellung Luvläufer mit aktiver Blatt- verstellung Drehrichtung: Uhrzeigersinn Blattanzahl: 3 (4. Entw.-Stufe) Blattmaterial: GFK (Epoxid- harz) Drehzahl: 6 – 21,5 U/min Einschaltgeschw.: 2,5 m/s Nenngeschw.: 12,5 m/s Abschaltgeschw.: 28 – 34 m/s Einzelblattverstellsystem, jeRotorblatt 1 autarkes Stellsystem mit Notversorgung Nabe: starr Hauptlager: 2-reihiges Kegelrollenlager / Zylinderrollenlager Generator: direktgetriebener ENERCON Ringgenerator Netzeinspeisung: ENERCON Wechselrichter (400 V / 20 kV) Bremssystem: 3 autarke Blatt- verstellsysteme mit Notversorgung Rotorhaltebremse, Rotorarretierung Windnachführung: aktiv über Stell- getriebe, lastabhängige Dämpfung Fernüberwachung: ENERCON SCADA Schallleistungspegel: 102 dB (A) (prognostiziert) Die Präsentation wurde erstellt von Martin Grimling

40 Die Präsentation wurde erstellt von Martin Grimling
Wind Leistung P Leistungsbeiwert Cp (m/s) (kW) (-) 1 0,0 0,00 2 2,0 0,10 3 18,0 0,27 4 56,0 0,36 5 127,0 0,42 6 240,0 0,46 7 400,0 0,48 8 626,0 0,50 9 892,0 10 1223,0 11 1590,0 0,49 12 1830,0 0,44 13 1950,0 0,37 14 2050,0 0,31 15 0,25 16 0,21 17 0,17 18 0.14 19 0,12 20 0,11 21 0,09 22 0,08 23 0,07 24 0,06 25 0,05 Berechnete Leistungskennlinien ENERCON E-70 E KW Die Präsentation wurde erstellt von Martin Grimling

41 Die Präsentation wurde erstellt von Martin Grimling
Kabelquerschnitte: 150 mm²: 20 kV Leitung bis 3 Windräder 240 mm²: 20 kV Leitung bis zu 6 Windräder 400 mm²: 20 kV Leitung für 8 Windräder 2 x 500 mm²: 20 kV Leitung (zur Einspeisung) Die Präsentation wurde erstellt von Martin Grimling

42 Die Präsentation wurde erstellt von Martin Grimling

43 Die Präsentation wurde erstellt von Martin Grimling
Aufbau Großkran Gegengewichte 182 t Die Präsentation wurde erstellt von Martin Grimling

44 Die Präsentation wurde erstellt von Martin Grimling

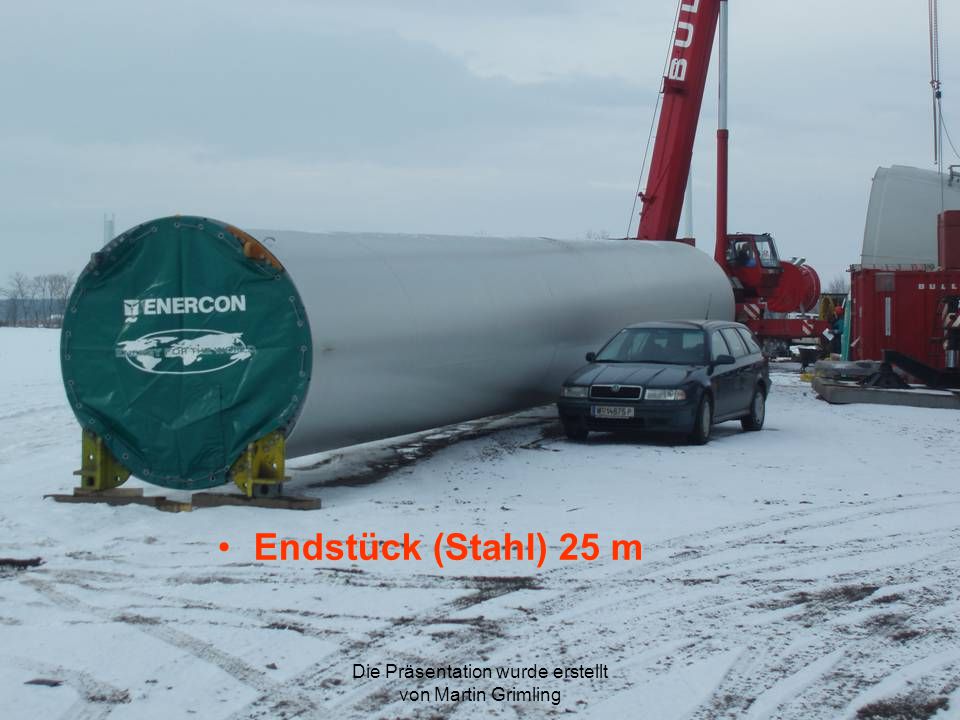

Endstück (Stahl) 25 m Die Präsentation wurde erstellt von Martin Grimling

45 Gondel (Maschinenhaus) zusammenstellen – 18.1.2006
Die Präsentation wurde erstellt von Martin Grimling

46 Die Präsentation wurde erstellt von Martin Grimling
Rotorkern (Nabe) Die Präsentation wurde erstellt von Martin Grimling

47 Die Präsentation wurde erstellt von Martin Grimling

48 Die Präsentation wurde erstellt von Martin Grimling

49 Die Präsentation wurde erstellt von Martin Grimling
Die Präsentation wurde erstellt von Martin Grimling

50 Die Präsentation wurde erstellt von Martin Grimling
Rotor Die Präsentation wurde erstellt von Martin Grimling

51 Spinnerteile für Rotorblätter
Die Präsentation wurde erstellt von Martin Grimling

52 Die Präsentation wurde erstellt von Martin Grimling
Rotorblatt 35 m Die Präsentation wurde erstellt von Martin Grimling

53 Die Präsentation wurde erstellt von Martin Grimling
Rotorblätter Die Präsentation wurde erstellt von Martin Grimling

54 Die Präsentation wurde erstellt von Martin Grimling
Ringgenerator (ca. 56 Tonnen) Die Präsentation wurde erstellt von Martin Grimling

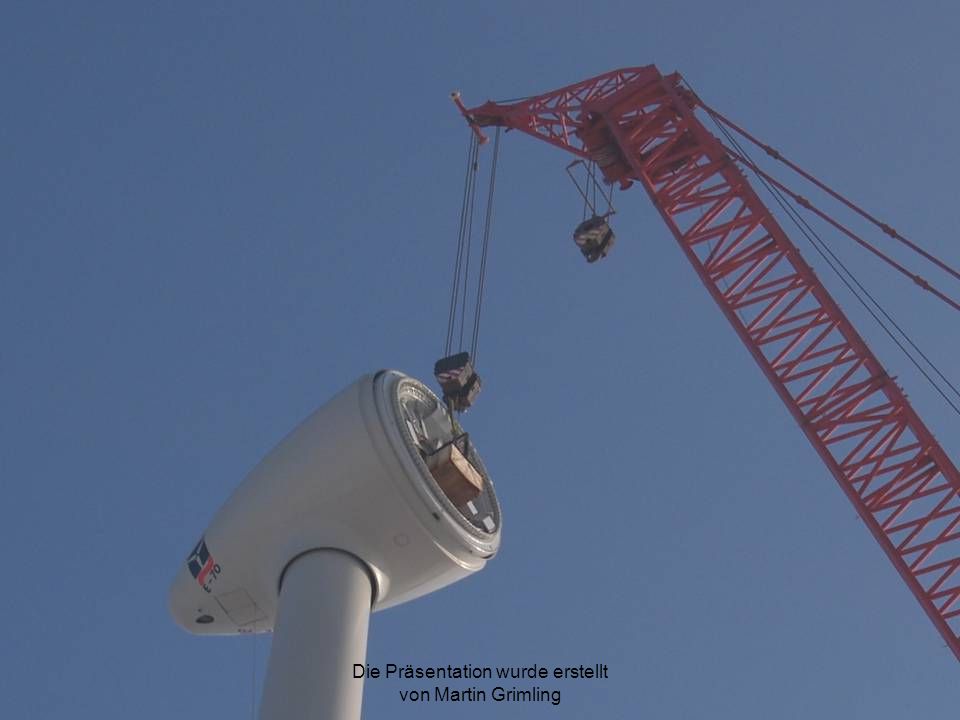

55 Die Präsentation wurde erstellt von Martin Grimling

56 Die Präsentation wurde erstellt von Martin Grimling

57 Die Präsentation wurde erstellt von Martin Grimling
24. Jänner 2006 Die Präsentation wurde erstellt von Martin Grimling

58 Die Präsentation wurde erstellt von Martin Grimling
25. Jänner 2006 Die Präsentation wurde erstellt von Martin Grimling

59 Rotorteile - Anlieferung
Die Präsentation wurde erstellt von Martin Grimling

60 Die Präsentation wurde erstellt von Martin Grimling
25. Jänner 2006 – Anlieferung von 6 Rotorblättern für Anlagen 10 und 11 Die Präsentation wurde erstellt von Martin Grimling

61 Die Präsentation wurde erstellt von Martin Grimling

62 Die Präsentation wurde erstellt von Martin Grimling

63 Die Präsentation wurde erstellt von Martin Grimling

64 Die Präsentation wurde erstellt von Martin Grimling

65 Die Präsentation wurde erstellt von Martin Grimling
20. Mai 2006 Die Präsentation wurde erstellt von Martin Grimling

66 Die Präsentation wurde erstellt von Martin Grimling
Windpark, 20. Mai 2006 Die Präsentation wurde erstellt von Martin Grimling

67 ÖKOENERGIE GmbH Windkraft Energie in Bewegung

68 Windkraftanlage Enercon E kW Investition ca. 2,2 Mio EUR

69 Windkraftanlagentyp E-70
Leistung: kW Rotordurchmesser: m Nabenhöhe: m Hohe Ausbeute durch variable Drehzahl getriebelos netzverträglich durch Wechselrichter

70

71 Umweltbilanz Umweltbilanz Jahresarbeit einer ENERCON E-70
ca. 4,4 Mio. kWh Entspricht dem Jahresstrombedarf von 1200 Haushalten Jährliche Erdöleinsparung 1,2 Mio. Liter Jährliche CO2 Reduktion 2,5 Mio. kg

72 Energetische Amortisation
Marktübliche Windenergieanlagen amortisieren sich nach etwa 3 - 6 Monaten nach einer Studie an der Technischen Universität Ilmenau - die geschätzte Lebensdauer einer Anlage liegt zwischen 20 und 25 Jahren.

73 gemeinsam unseren Strom
Bürgerbeteiligung Profitieren Sie von Ihrem Windpark vor Ort Erzeugen wir gemeinsam unseren Strom

74 Bürgerbeteiligung Die Windkraft bietet eine absolut schadstofffreie und eine der günstigsten Möglichkeiten, den Kohlendioxid-Ausstoß einzudämmen und somit dem Treibhauseffekt entgegenzuwirken. Mit einer Beteiligung in der Höhe von EUR 2.000,– können Sie ca kWh Strom umweltfreundlich und völlig schadstofffrei produzieren. Das entspricht einem durchschnittlichen jährlichen Stromverbrauch von mehr als einem Haushalt.

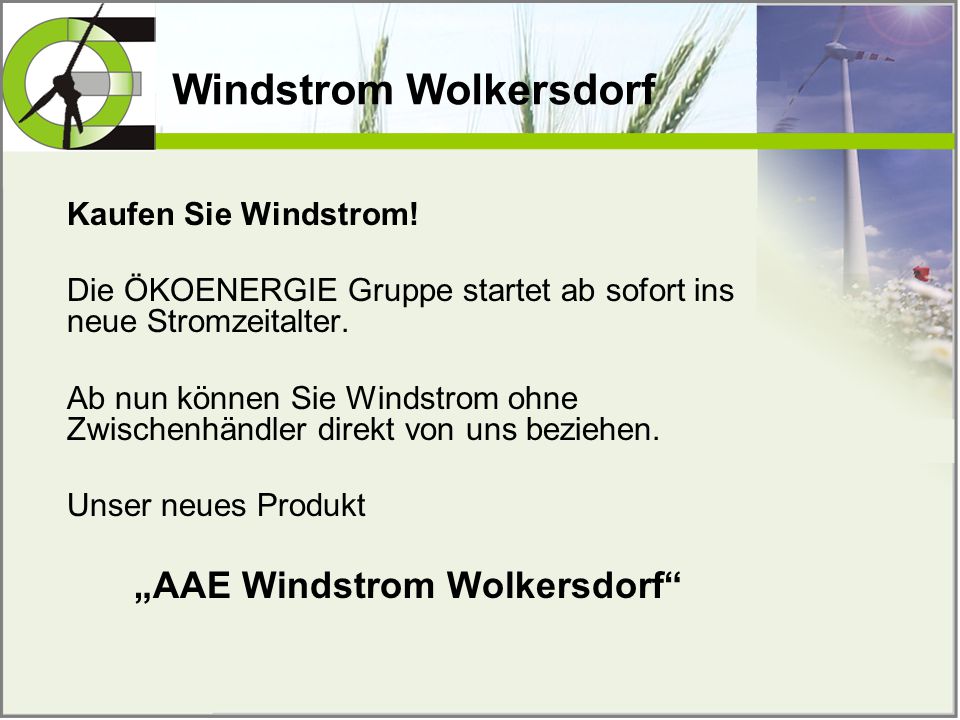

75 Windstrom Wolkersdorf
Kaufen Sie Windstrom! Die ÖKOENERGIE Gruppe startet ab sofort ins neue Stromzeitalter. Ab nun können Sie Windstrom ohne Zwischenhändler direkt von uns beziehen. Unser neues Produkt „AAE Windstrom Wolkersdorf“

76 Impressionen bei der Errichtung

77 Impressionen bei der Errichtung

78 Impressionen bei der Errichtung

79 Impressionen bei der Errichtung

80 Impressionen bei der Errichtung

81 Impressionen bei der Errichtung

82 Impressionen bei der Errichtung

83 Impressionen bei der Errichtung

84 Impressionen bei der Errichtung

85 Impressionen bei der Errichtung

86

87 Impressionen bei der Errichtung

88 Danke für Ihre Aufmerksamkeit
