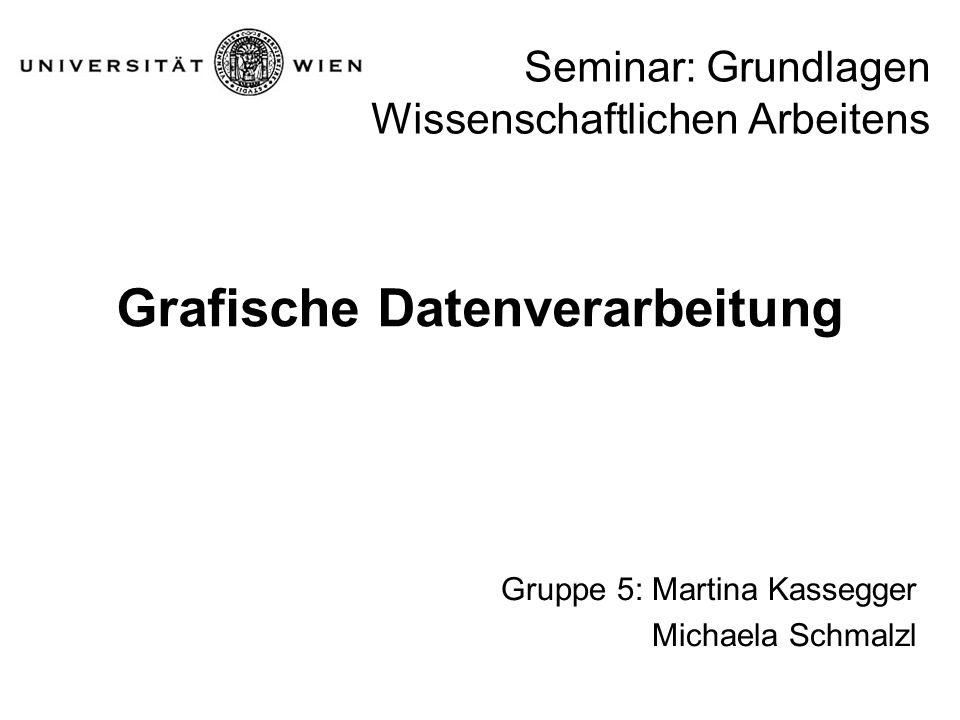

1 Seminar: Grundlagen Wissenschaftlichen Arbeitens Grafische Datenverarbeitung Gruppe 5: Martina Kassegger Michaela Schmalzl

2 Gruppe 52 Übersicht Computergrafik Definition Anwendung Grafikpipeline

3 Gruppe 53 EingabegeräteModellierer TransformationenAbbildungClipping SichtbarkeitSchattierungRasterkonversion GerätetreiberAusgabegeräte Modellierung Bildausgabe RenderingRendering

4 Gruppe 54 E/A-Geräte Eingabegeräte Ausgabegeräte –Sichtgeräte –Hardcopygeräte

5 Gruppe 55 Geometrische Modellierung Modellarten –2D-Modelle –3D-Modelle Kurven –NURBS Elementarobjekte

6 Gruppe 56 Datenstrukturen B-Reps CSG-Bäume Quad-/Octrees

7 Gruppe 57 Quadtree

8 Gruppe 58 Datenstrukturen B-Reps CSG-Bäume Quad-/Octrees BSP-Baum

9 Gruppe 59 Rendering 1 Transformation –Translation, Skalierung, Reflexion, Scherung

10 Gruppe 510 Transformation Beispiel Skalierung Vergrößerung bzw. Verkleinerung eines Objektes um den Faktor f Geg: Punkt P = (x, y), Faktor f P = (f*x, f*y) ist uniform x y

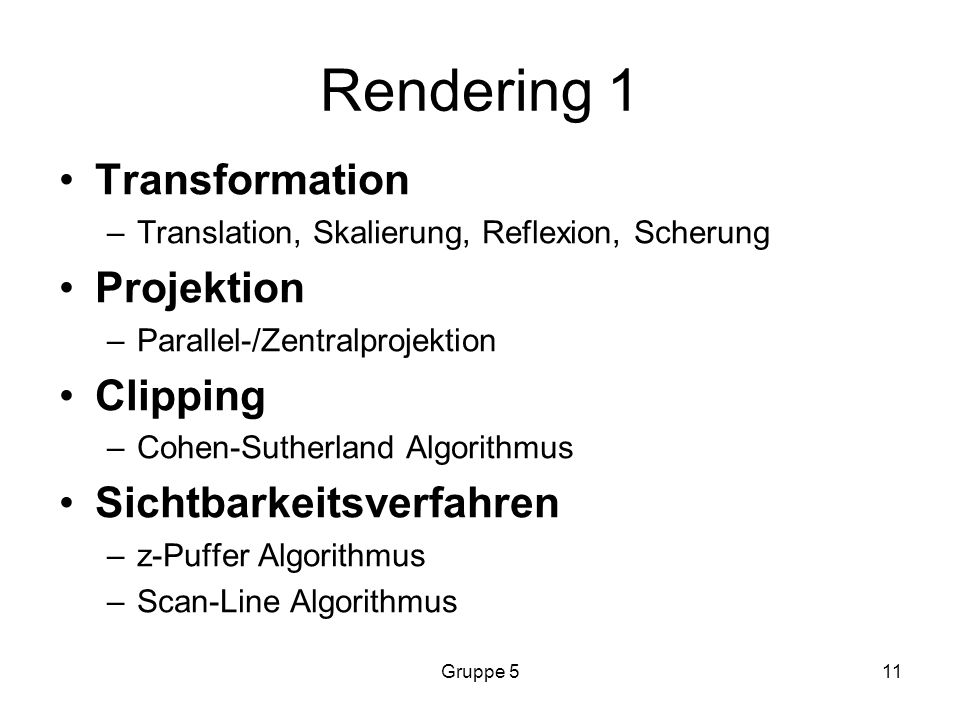

11 Gruppe 511 Rendering 1 Transformation –Translation, Skalierung, Reflexion, Scherung Projektion –Parallel-/Zentralprojektion Clipping –Cohen-Sutherland Algorithmus Sichtbarkeitsverfahren –z-Puffer Algorithmus –Scan-Line Algorithmus

12 Gruppe 512 Rendering 2 Beleuchtung und Schattierung –Phong Schattierungsmodell Ray-Tracing Radiosity-Verfahren

13 Gruppe 513 Rastergrafik Vektor vs. Pixel Rasterkonversion Antialiasing Dithering Texturen

14 Gruppe 514 Grafische Programmierung Definition OpenGL GKS –grafisches KernSystem PHIGS

15 Gruppe 515 Farbensysteme CIE Normfarbtafel

16 Gruppe 516 Farbensysteme CIE Normfarbtafel RGB (red-green-blue)

17 Gruppe 517 Farbensysteme CIE Normfarbtafel RGB (red-green-blue) CMY (cyan-magenta-yellow)

18 Gruppe 518 Farbensysteme CIE Normfarbtafel RGB (red-green-blue) CMY (cyan-magenta-yellow) HLS (hue-lightness-saturation)

19 Gruppe 519 Zusammenfassung Modellieren –Modellarten, Kurven, Datenstrukturen Rendern –Transformieren, Projektion, Clipping, Sichtbarkeitsverfahren, Licht und Schatten, Ray-Tracing, Radiosity-Verfahren Bildausgabe –Hardcopygeräte –Sichtgeräte
