1 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter1 Konverter Fe C O2O2 O2O2 Konverter gefüllt mit Fe, C, O 2

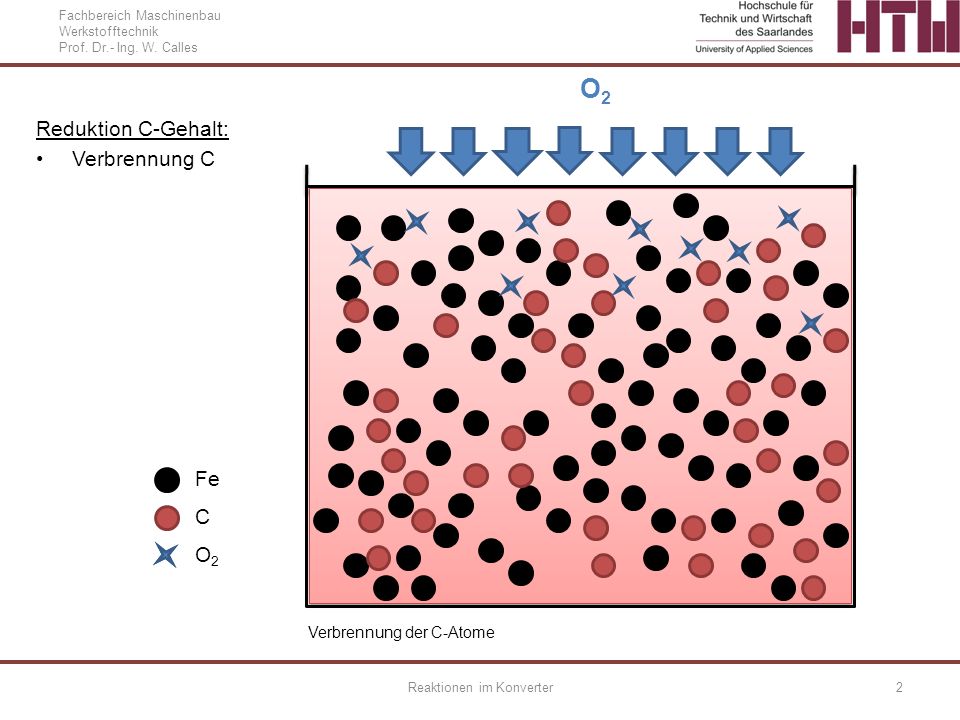

2 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter2 Reduktion C-Gehalt: Verbrennung C Fe C O2O2 O2O2 Verbrennung der C-Atome

3 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter3 Reduktion C-Gehalt: Verbrennung C Reduzierung C Gehalt CO/CO 2 + Energie Energie = Wärme für Einschmelzen von Kühlschrott Nachteil Fe + ½ O 2 FeO schädlich Beladung der Schmelze mit O 2 Fe C O2O2 CO/CO 2 O2O2 Bildung von CO/CO 2 und frei werden von Energie

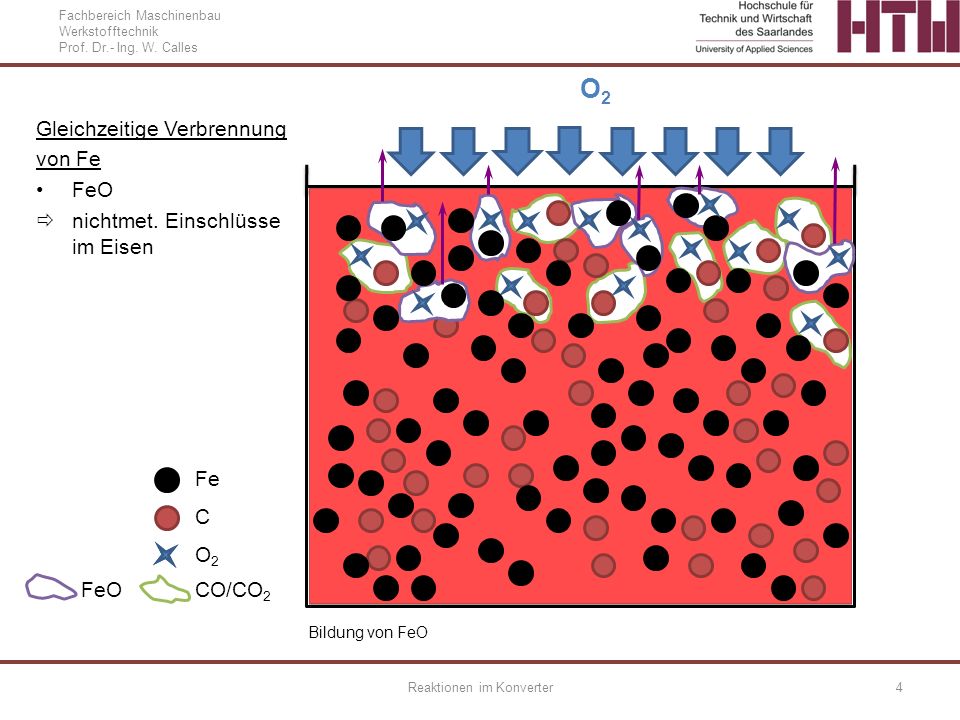

4 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter4 Gleichzeitige Verbrennung von Fe FeO nichtmet. Einschlüsse im Eisen Fe C O2O2 CO/CO 2 O2O2 FeO Bildung von FeO

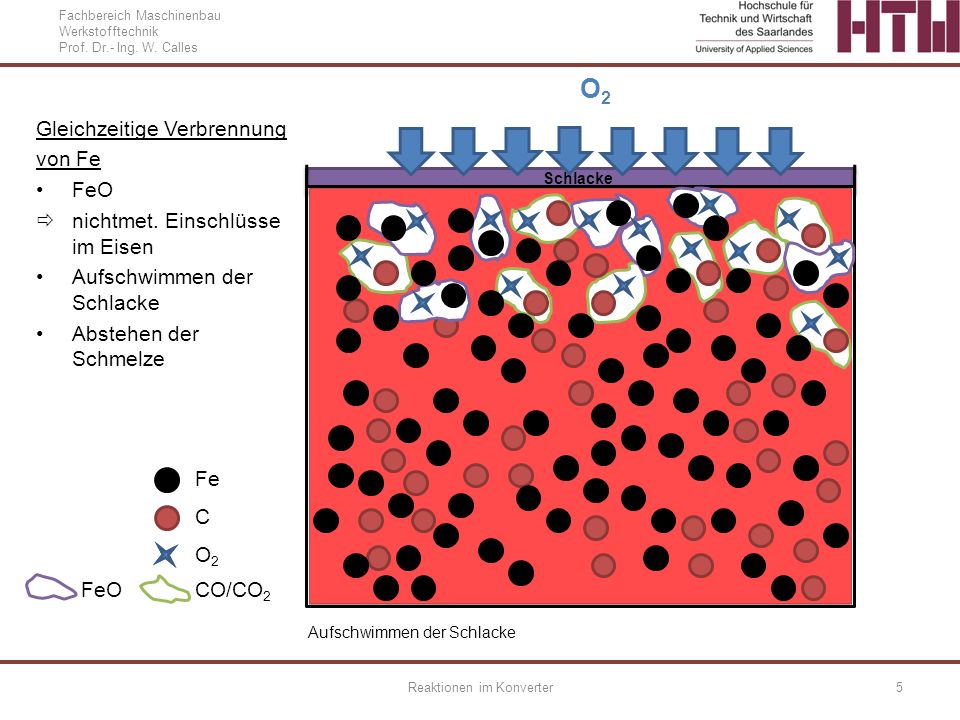

5 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter5 Schlacke Gleichzeitige Verbrennung von Fe FeO nichtmet. Einschlüsse im Eisen Aufschwimmen der Schlacke Abstehen der Schmelze Fe C O2O2 CO/CO 2 O2O2 FeO Aufschwimmen der Schlacke

6 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter6 Verbrennung der Begleit- elemente (P, Si, S,…) Beigabe von P, Si Beigabe von CaO Beigabe von O 2 Fe C O2O2 CO/CO 2 O2O2 FeO CaO P, Si Beigabe von P, CaO, O 2

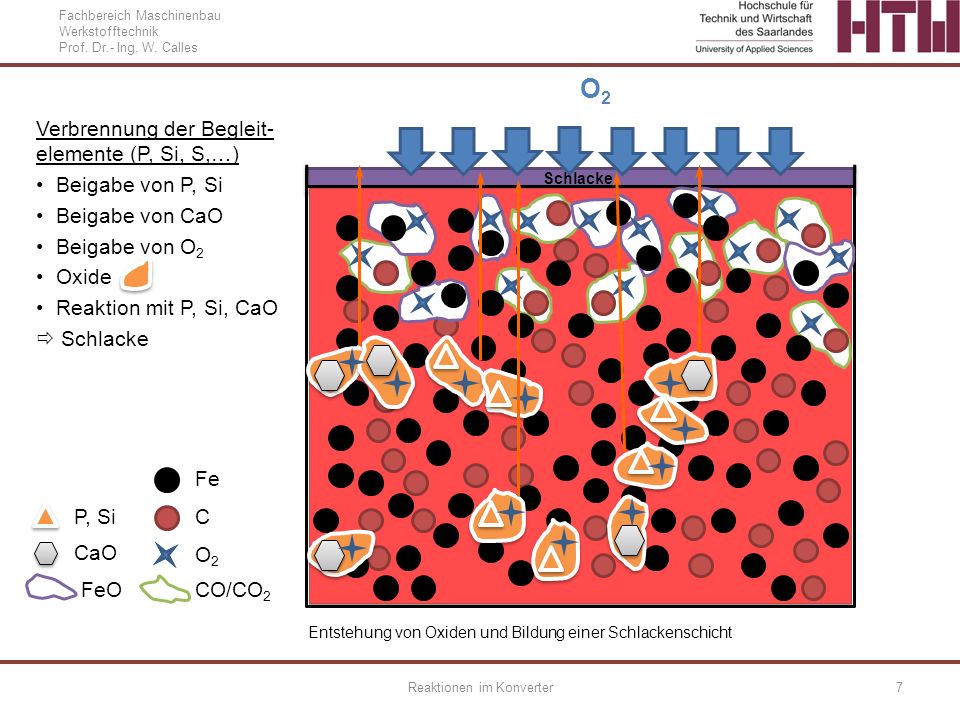

7 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter7 Schlacke Verbrennung der Begleit- elemente (P, Si, S,…) Beigabe von P, Si Beigabe von CaO Beigabe von O 2 Oxide Reaktion mit P, Si, CaO Schlacke Fe C O2O2 CO/CO 2 O2O2 FeO CaO P, Si Entstehung von Oxiden und Bildung einer Schlackenschicht

8 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter8 Fe C O2O2 O2O2 Abkühlen der Schmelze Nach der Verbrennung Erkalten Erstarren dabei wird gelöstes Gas frei sog. Kochen Poren schwieriges Entfernen bei Erstarrung

9 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter9 Fe C O2O2 Si Al O2O2 SiAl Zum Beruhigen, Zugabe von Al- und Si- Oxiden Nach der Verbrennung Erkalten Erstarren dabei wird gelöstes Gas frei sog. Kochen Poren schwieriges Entfernen bei Erstarrung Beruhigen mit Al/ Si – Oxiden

10 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter10 Nach der Verbrennung Erkalten Erstarren dabei wird gelöstes Gas frei sog. Kochen Poren schwieriges Entfernen bei Erstarrung Beruhigen mit Al/ Si – Oxiden Oxide Al 2 O 3 + SiO 2 Schlacke Fe C O2O2 Si Al Schlacke O2O2 Bildung einer weiteren Schlackenschicht, die aus AL 2 O 3 und SiO 2 besteht

11 Fachbereich Maschinenbau Werkstofftechnik Prof. Dr.- Ing. W. Calles Reaktionen im Konverter11 Gaslöslichkeit Temperatur Beruhigen frei werdende Gas Erstarrung Abbildung der Gaslöslichkeit in Abhängigkeit von der Temperatur
