1 Herzlich willkommen!

2 Herzlich Willkommen zum VSEI FTTH Kurs Standort - Rotkreuz ZG Mitarbeiter – 21 Messtechnik Industrie Networking Fiberoptik seit 1993 Sales Agent in Lausanne Mitglied Normenkreis TK 77 & 106 (EMV & Elektrosmog)

3 - Fiberoptic Testing & Analyses Solutions - OTDR & Spectrum-Analyzer - Power-Meter, Laser Sources - MesoCase, Fiberoptic Health Tools - Couplers & Components - RF/uWave Testing-Solutions - EMC-Testing-Solutions - ElektroSmog & Monitoring - Thermography / Infraredcameras - Power-Analysis / Sources - Scopes / DSO - Recorder emitec-industrial.ch - LAN/ WAN/ VoIP/ WLAN Testing & Management Solution - Application Testing & Emulation - Security Testing & Analysing - Telecom & Mobile Testing- Solutions - Network-Performance Testing emitec-datacom.ch mesomatic.ch Emitec Group – Triple Play – Messtechnik aus einer Hand!

4 OTDR Einführung

5 Faserkombination G652-G657 Mit einem Vorlauf machen wir uns die physikalische Gegebenheit der verschiedenen Fasern zu Nutze: Die unterschiedliche Rückstreuung beim Zusammentreffen der verschiedenen Fasertypen erzeugen eine typische Dämpfung/Verstärkung von ca. 0,3dB. Nur mit einem Vorlauf ist es möglich, die OTO Dose mit zu messen! Vorlauffaser G652D Access G652D InHouse Faser G657A Maximale Verluste: Stecker im OTO: 0,5dB Spleiss in OTO : 0,25dB Spleiss in BEP : 0,15dB Total : 0,90dB Max. dB Bakom: 1.60dB

6 FTTx OTDR Messung (Gesamtdämpfung der Installation) Stecker im OTO: 0,5dB Spleiss in OTO : 0,25dB Spleiss in BEP : 0,15dB Max. dB Bakom: 1.60dB

7 Schlechte Installation. Wo liegt der Fehler? 7 Stecker im OTO: 0,5dB Spleiss in OTO : 0,25dB Spleiss in BEP : 0,15dB Max. dB Bakom: 1.60dB

8 Wo liegt der Fehler? 8 Stecker im OTO: 0,5dB Spleiss in OTO : 0,25dB Spleiss in BEP : 0,15dB Max. dB Bakom: 1.60dB

9 Wie funktioniert ein OTDR? Nur mit dem OTDR können Ereignisse örtlich zugeordnet werden und Rückflussdämpfungen von Steckverbindungen gemessen werden. Spleiss Biegung Steck- verbindung Bruch Faser- ende Mechanischer Spleiss Fiber Network OTDR Display Relative Power (dB) Optical Time Domain Reflectometer Laser Koppler Pulse Generator Detektor Auswerteeinheit + Display "Intelligenz"

10 Nich reflektierende und reflektierende Ereignisse Biegung Spleissung Biege- Radius SpleissSteck- verbindung Mechanischer Spleiss Faser- bruch Faser- ende Faserbruch Mechanischer Spleiss oder Stecker Verlust Reflektion

11 Faserende OTDR Display Biege- Radius SpleissSteck- verbindung Bruch Faser- ende PC Ende / oder Faserende gegen Luft APC Ende 14.7dB

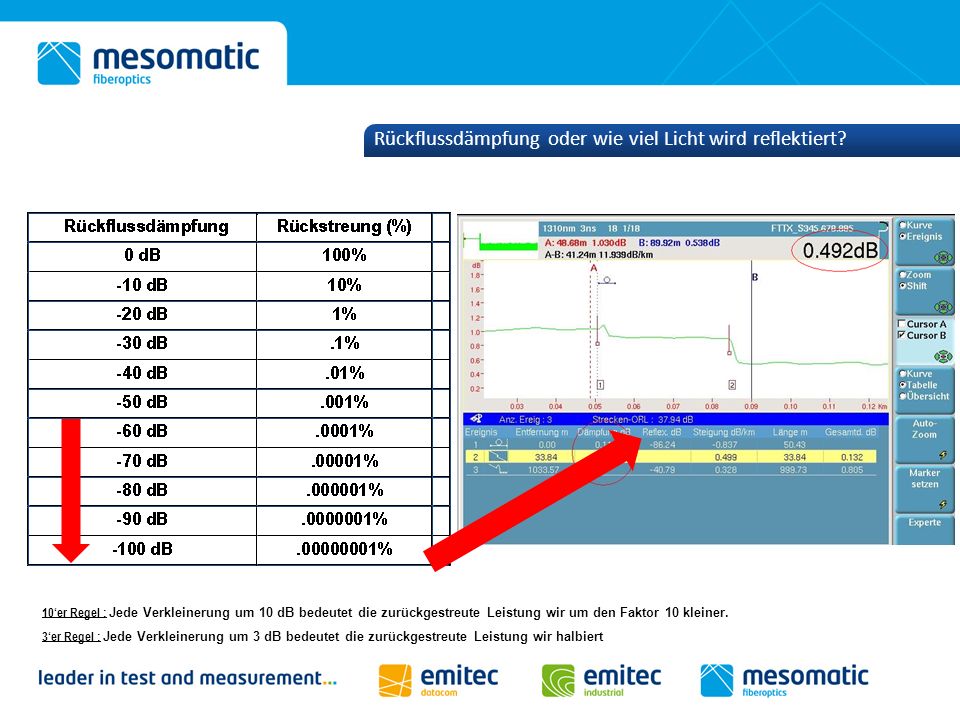

12 Rückflussdämpfung oder wie viel Licht wird reflektiert? 10er Regel : Jede Verkleinerung um 10 dB bedeutet die zurückgestreute Leistung wir um den Faktor 10 kleiner. 3er Regel : Jede Verkleinerung um 3 dB bedeutet die zurückgestreute Leistung wir halbiert

13 Faserkontrolle mit Rotlichtlaser (Visuelle Kontrolle) Mit einem Rotlichtlaser wird geprüft, ob das Licht im BEP ankommt (Durchgang) und ob die richtige Faser angeschlossen wurde. Bezüglich Dämpfung kann aber keinerlei Aussage gemacht werden! OTO BEP OTO

14 Verschmutzte Stecker = erhöhte Dämpfungswerte Verschmutzungs ist der erste Punkt bei der Fehlersuche im optischen Netzwerk. Ein einzelner Schmutzpartikel im Kern der Faser kann zu hoher Rückflussdämpfung und hoher Einfügedämpfung führen bis hin zur Beschädigung von optischen Komponenten. Visuelle Inspektion der optischen Stecker ist der einzige Weg um sicherzustellen, dass Stecker wirklich sauber sind, bevor sie benutzt werden. Schmutz Rückflussdämpfung Dämpfung Licht

15 Steckverbindung – Was man sonst nicht sieht! 11.8µ 15.1µ 10.3µ Kern Mantel Jedes mal wenn der Stecker verbunden wird, verteilen sich Schmutzpartikel von neuem über die ganze Endfläche. Schmutzpartikel grösser 5µ explodieren für gewöhnlich unter dem hohen Druck und verteilen sich als viele kleine Schmutzpartikel. Partikel <5µ tendieren dazu Ausbrüche und Kratzer auf der Faserendfläche zu erzeugen oder es entsteht evt. sogar ein Luftspalt.

16 Umgang mit Steckern (IBC Cleaner) Reinigung von Steckern durch das Mittelstück: - Drehbewegung transportiert den Schmutz durch nachziehen des Bandes weg vom Stecker

17 Passendes Reinigungsmaterial Stecker-Reinigung: - Isopropylalkohol und fuselfreie Reinigungstücher - Trockenreinigungskassette - IBC Cleaner (siehe vorhergehende Folie) Mittelstück-Reinigung: - Speziellen 2,5/1,25mm Reinigungs-Stäbchen - Zusätzlich kann Isopropylalkohol verwendet werden Stecker-Beurteilung: - Mikroskop oder eine Rotlichtquelle kann verwendet werden Es muss jeder Stecker gereinigt werden vor Verwendung!

18 Stecker Prüfgeräte (visuelle Inspektion) Optische Mikroskope: Lasersicherheit beachten Panel muss geöffnet werden um den Stecker zu kontrollieren Videomikroskop: Betrachten der Stecker durch das Mittelstück Keine Gefahr für das Auge Möglichkeit zum Speichern der Bilder Optische Mikroskope

19 Steckerbeurteilung MM Keramik Ferrulen SM Keramik Ferrulen

20 Herzlichen Dank für Ihre Aufmerksamkeit Wir würden uns freuen, Sie als Kunden begrüssen zu dürfen!
