Infos für den Trainer Folgende Filme werden in dieser Präsentation benutzt und sind ebenfalls im MAIS verfügbar. >> Sie müssen jedoch noch mit der jeweiligen Folie verlinkt werden! Folie 20 >> Montagefilm AVE-HK-MoFilm © Julius Blum GmbH
2
Blum Product Training © Julius Blum GmbH
3
AVENTOS HK – Hochklappe
Mit AVENTOS schaffen wir ein neues Segment Wir beginnen mit dem hochwertigstem Klappenbeschlag für die HocHKaltklappe Lernen Sie unseren neuen Klappenbeschlag kennen, der die perfekte Bewegung in den Oberschrankbereich bringt. © Julius Blum GmbH
4
AVENTOS HK Produktkonzept Programm Montage und Verarbeitung
Technische Details © Julius Blum GmbH
5
AVENTOS HK Produktkonzept Programm Montage und Verarbeitung
Technische Details © Julius Blum GmbH
6
AVENTOS HK Produktkonzept
Design Trend zu breiteren Unterschränken (z.B. 900 mm Korpusbreite) Wunsch nach gleichem Design in Unter- und Oberschrank Für diese Breiten sind Drehtüren ungeeignet © Julius Blum GmbH
7
AVENTOS HK Produktkonzept
Nutzen Klappe schwenkt aus dem Bewegungsbereich Korpus kann ungehindert geöffnet bleiben © Julius Blum GmbH
8
AVENTOS HK Produktkonzept
Schwerpunkte Perfekte Bewegung Design und Wertigkeit Einfache Montage und Verstellung Durchgängiges Programm Weitere Punkte Lange Lebensdauer Keine vorstehenden Teile Fachbodenrücksprung und Fachbodenposition © Julius Blum GmbH
9
AVENTOS HK Produktkonzept Programm Montage und Verarbeitung
Technische Details © Julius Blum GmbH
10
Durchgängiges Programm
AVENTOS HK Programm Durchgängiges Programm Korpusbreiten bis mm Korpushöhen min. 240 mm max. abhängig vom Leistungsfaktor Min. 240 mm Bis mm © Julius Blum GmbH
11
AVENTOS HK Industrieprogramm

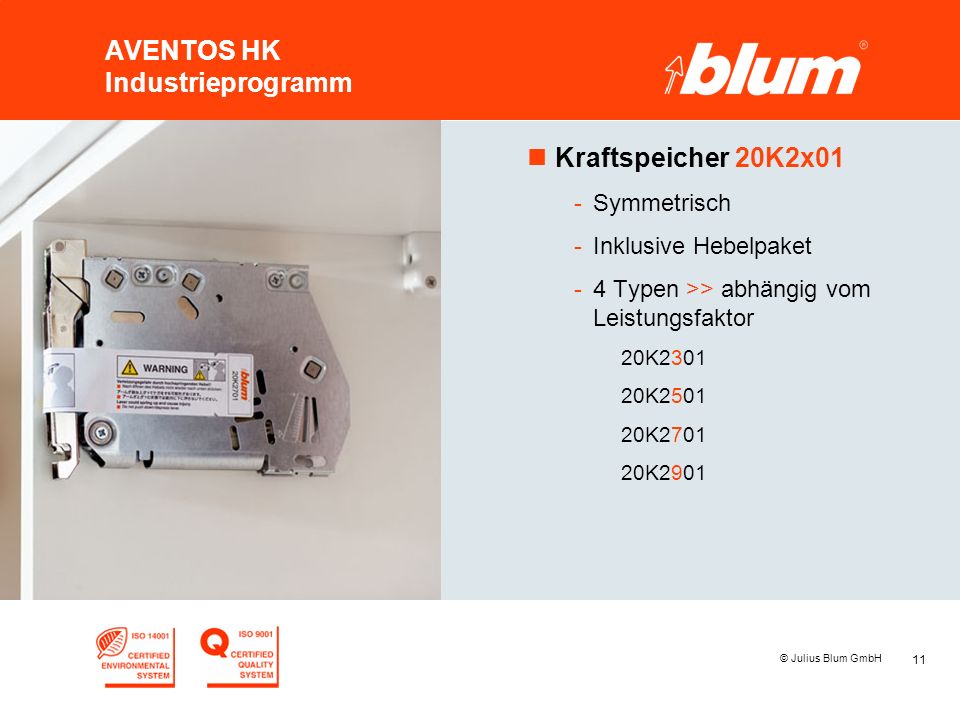

Kraftspeicher 20K2x01 Symmetrisch Inklusive Hebelpaket 4 Typen >> abhängig vom Leistungsfaktor 20K2301 20K2501 20K2701 20K2901 © Julius Blum GmbH
12
AVENTOS HK Industrieprogramm

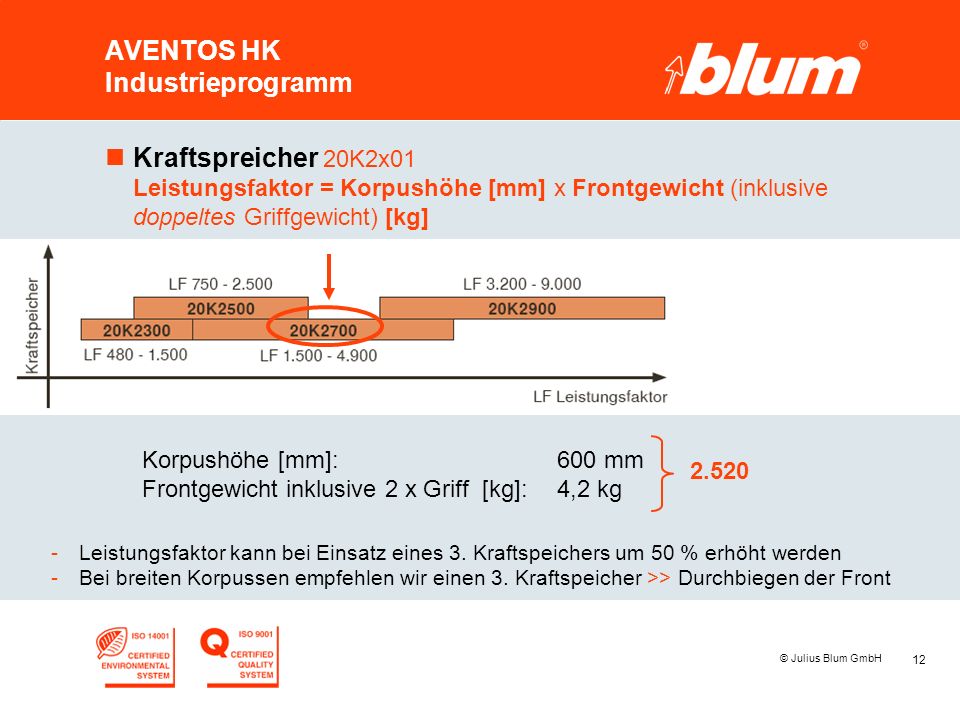

Kraftspreicher 20K2x01 Leistungsfaktor = Korpushöhe [mm] x Frontgewicht (inklusive doppeltes Griffgewicht) [kg] Korpushöhe [mm]: 600 mm Frontgewicht inklusive 2 x Griff [kg]: 4,2 kg 2.520 Leistungsfaktor kann bei Einsatz eines 3. Kraftspeichers um 50 % erhöht werden Bei breiten Korpussen empfehlen wir einen 3. Kraftspeicher >> Durchbiegen der Front © Julius Blum GmbH
13
AVENTOS HK Industrieprogramm
Abdeckkappe groß 20K8001 Links / rechts Abdeckkappe klein 20K9001 symmetrisch © Julius Blum GmbH
14
AVENTOS HK Industrieprogramm
Frontbefestigung 20S4200 Symmetrisch Zum Anschrauben Frontbefestigung 20S4200A A … für schmale Alurahmen Für schmale Alurahmen © Julius Blum GmbH
15
AVENTOS HK Industrieprogramm
Art.-Nr. IDNR VPEH MIME 20K2301 20 20K2501 20K2701 20K2901 Art.-Nr. IDNR VPEH MIME 20S4201 100 20S4201A © Julius Blum GmbH
16
AVENTOS HK Industrieprogramm

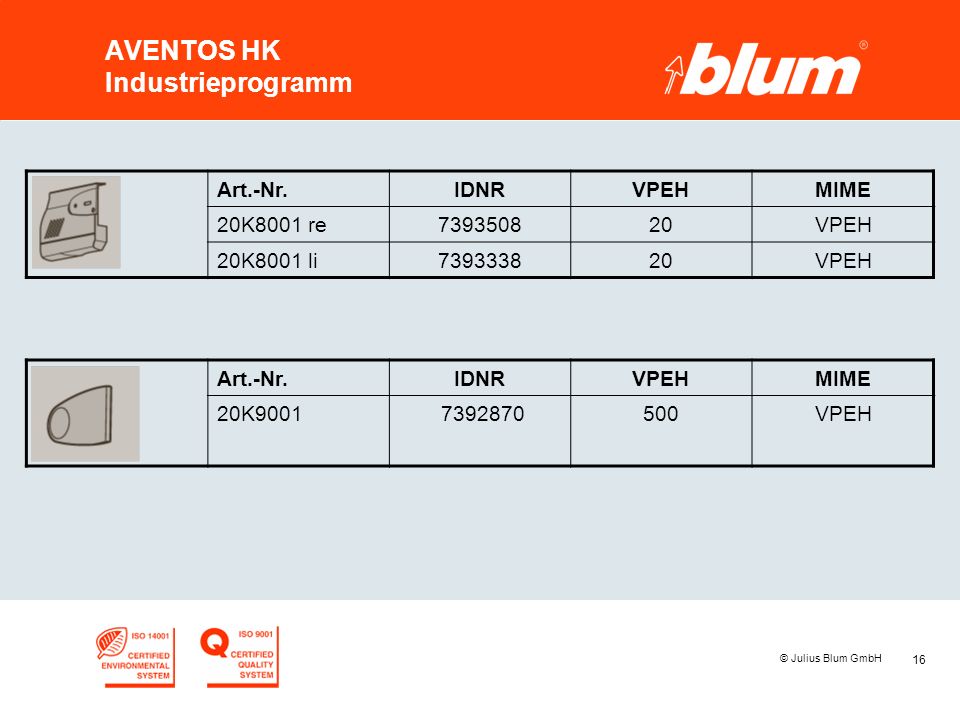

Art.-Nr. IDNR VPEH MIME 20K8001 re 20 20K8001 li Art.-Nr. IDNR VPEH MIME 20K9001 500 © Julius Blum GmbH
17
AVENTOS HK Programm - Handelsverpackung
Kraftspeicher Set 20K2x00 4 Sets … zusätzlich Frontbefestigung Set 20S4200 oder 20S4200A 2 x 20K2x01 1 x 20K8001 li 1 x 20K8001 re 2 x 20K9001 8 x Spax ø4x35 mm 1 x Montageanleitung © Julius Blum GmbH
18
AVENTOS HK Handelsprogramm
Art.-Nr. IDNR VPEH MIME 20K2300 1 4 20K2500 20K2700 20K2900 Art.-Nr. IDNR VPEH MIME 20S4200 1 20S4200A © Julius Blum GmbH
19
AVENTOS HK Produktkonzept Programm Montage und Verarbeitung
Technische Details © Julius Blum GmbH
20
AVENTOS HK Montage und Verarbeitung
Schnelle und einfache Montage und Demontage Dank CLIP Technologie © Julius Blum GmbH
21
AVENTOS HK Montage und Verarbeitung
Einfache Verarbeitung mittels Bohrlehre Zur Positionierung des Kraftspeichers © Julius Blum GmbH
22
AVENTOS HK Montage und Verarbeitung

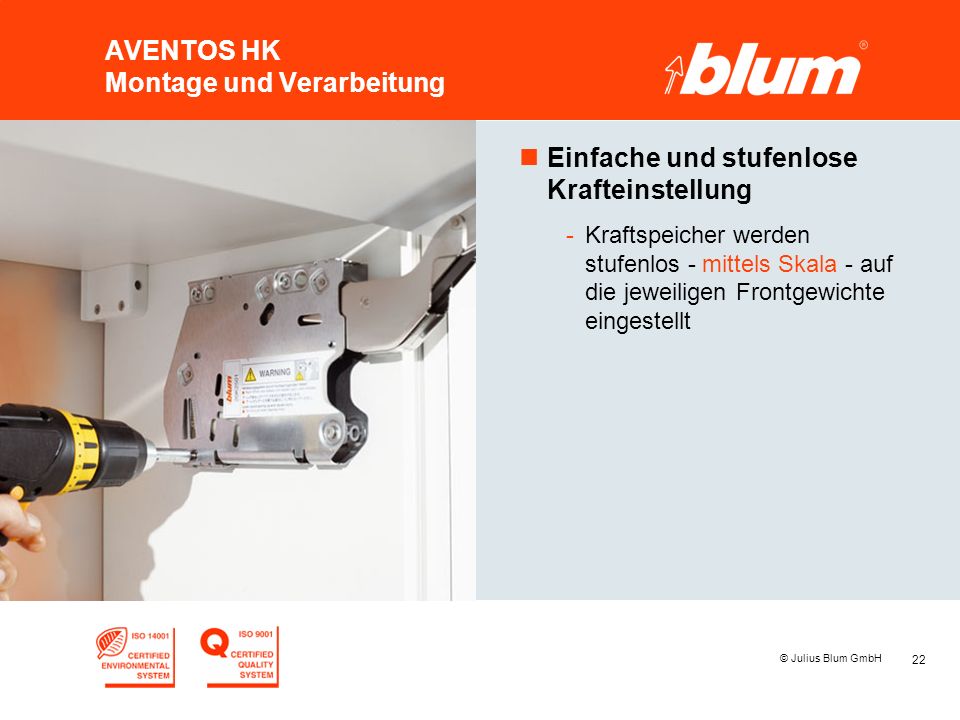

Einfache und stufenlose Krafteinstellung Kraftspeicher werden stufenlos - mittels Skala - auf die jeweiligen Frontgewichte eingestellt © Julius Blum GmbH
23
AVENTOS HK Montage und Verarbeitung
Frontverstellung 3-dimensional Stufenlos Komfortabel über Gewindeschnecke bzw. Exzenter Höhenverstellung Seitenverstellung Neigungsverstellung © Julius Blum GmbH
24
AVENTOS HK Produktkonzept Programm Montage und Verarbeitung
Technische Details © Julius Blum GmbH
25
AVENTOS HK Technische Details

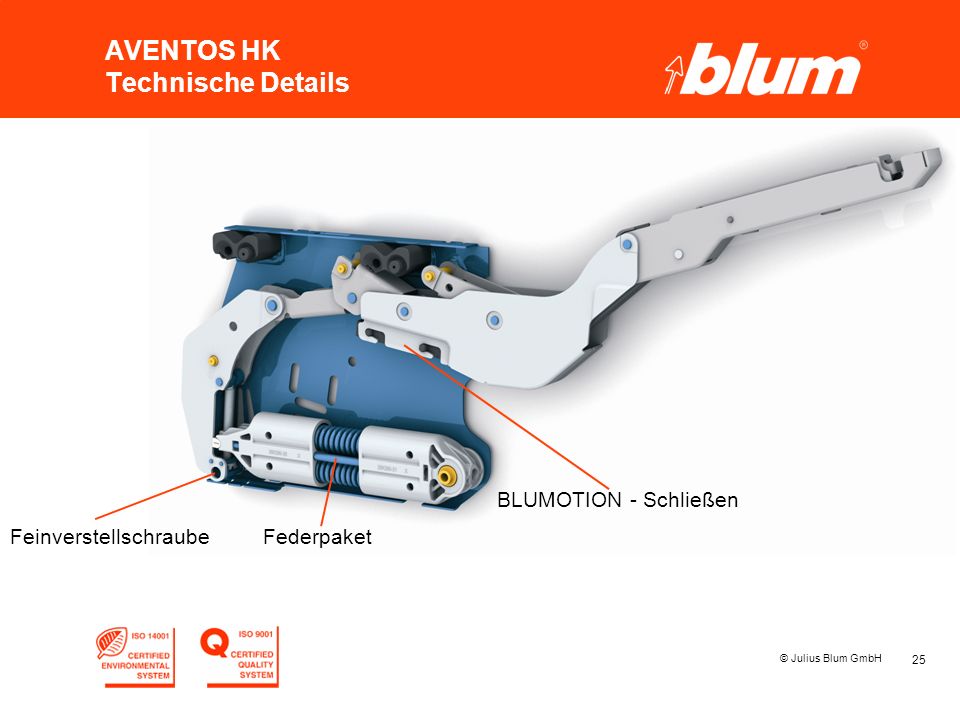

BLUMOTION - Schließen Feinverstellschraube Federpaket © Julius Blum GmbH
26
AVENTOS HK Technische Details

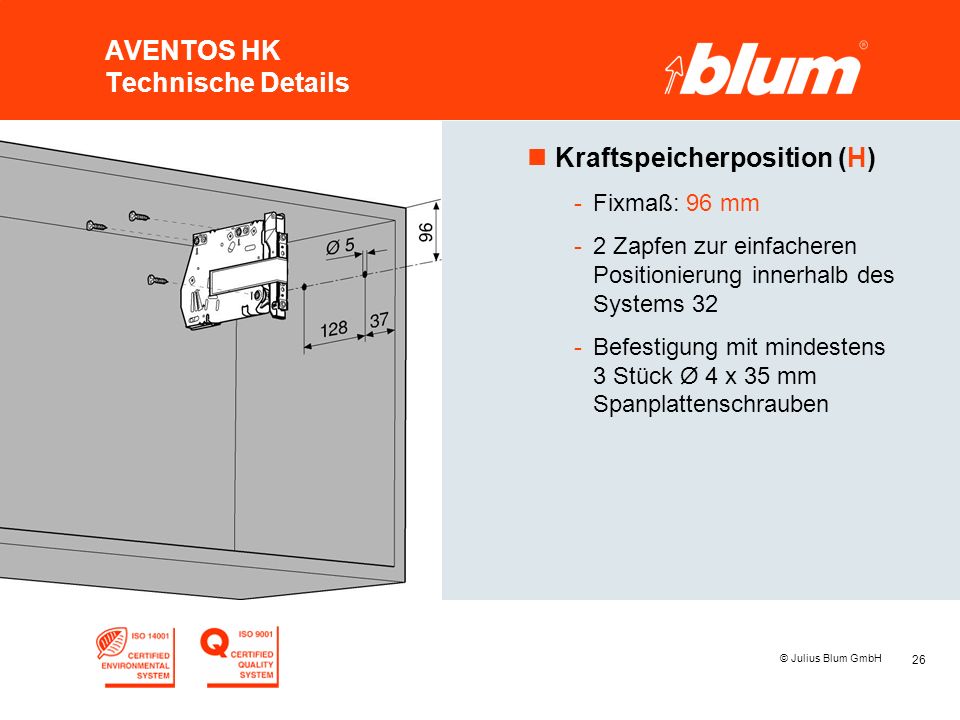

Kraftspeicherposition (H) Fixmaß: 96 mm 2 Zapfen zur einfacheren Positionierung innerhalb des Systems 32 Befestigung mit mindestens 3 Stück Ø 4 x 35 mm Spanplattenschrauben © Julius Blum GmbH
27
AVENTOS HK Technische Details

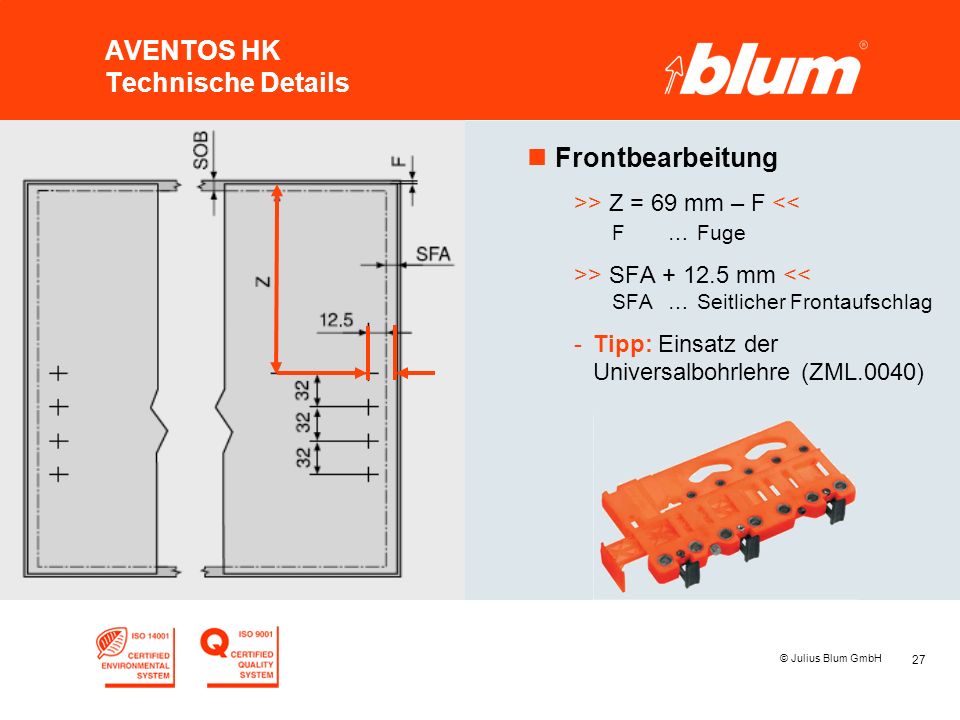

Frontbearbeitung >> Z = 69 mm – F << F … Fuge >> SFA mm << SFA … Seitlicher Frontaufschlag Tipp: Einsatz der Universalbohrlehre (ZML.0040) © Julius Blum GmbH
28
AVENTOS HK Technische Details

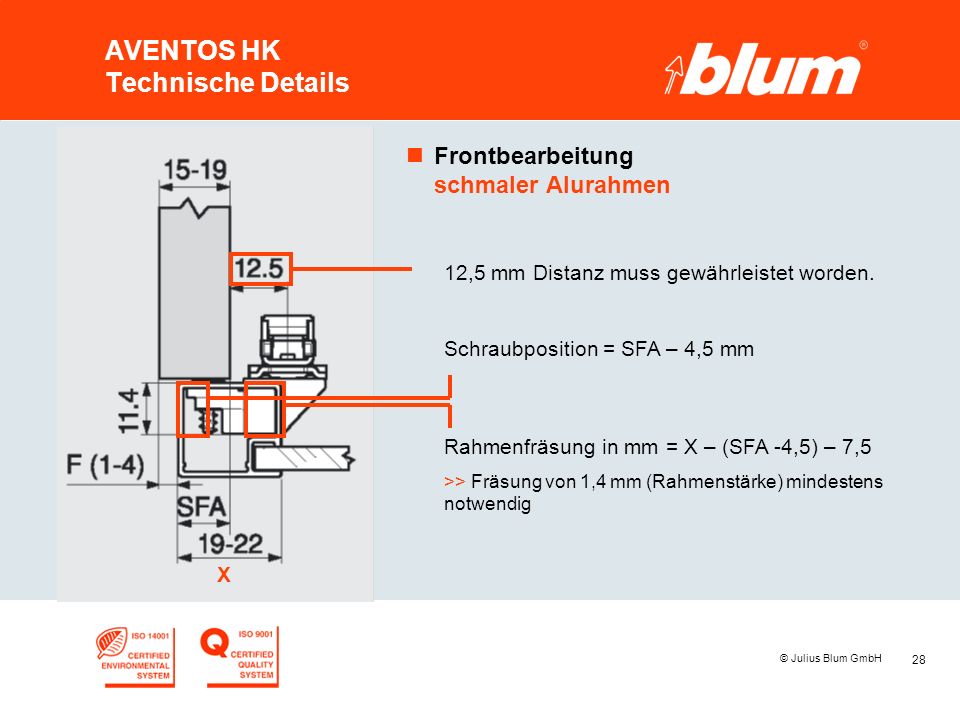

Frontbearbeitung schmaler Alurahmen 12,5 mm Distanz muss gewährleistet worden. Schraubposition = SFA – 4,5 mm Rahmenfräsung in mm = X – (SFA -4,5) – 7,5 >> Fräsung von 1,4 mm (Rahmenstärke) mindestens notwendig X © Julius Blum GmbH
29
AVENTOS HK Technische Details
Platzbedarf Mindest lichte Korpustiefe >> min. 261 mm Mindest lichte Korpushöhe >> min. 200 mm © Julius Blum GmbH
30
AVENTOS HK Technische Details

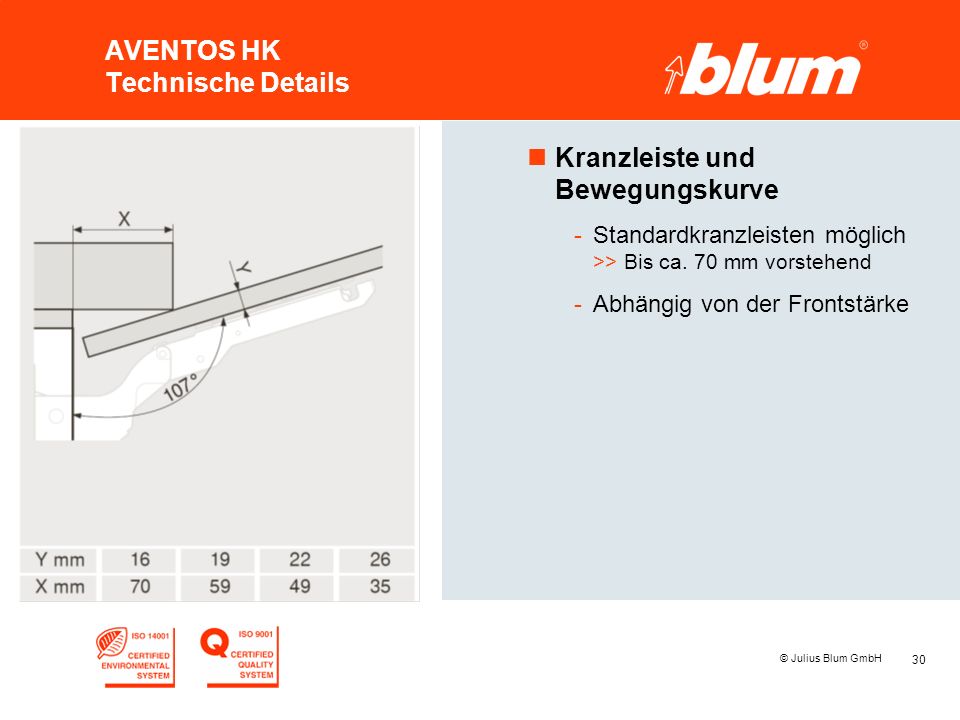

Kranzleiste und Bewegungskurve Standardkranzleisten möglich >> Bis ca. 70 mm vorstehend Abhängig von der Frontstärke © Julius Blum GmbH
31
AVENTOS HK Technische Details
Öffnungswinkelbegrenzer auf 100° - 20K7041 Beim Kraftspeicher 20K2901 bereits vormontiert! Öffnungswinkelbegrenzer auf 75° - 20K7011 „Pfeil“ zeigt nach unten © Julius Blum GmbH
32
AVENTOS HK Technische Details
Platzbedarf überm Korpus Bei 107° Ymax = FH x 0.29 – 32 + D Bei 100° Ymax = FH x 0.17 – 30 + D Bei 75° Ymax = FH x D FH … Fronthöhe D … Frontdicke © Julius Blum GmbH
33
AVENTOS HK Technische Details
Mindestfuge oben und unten Oben: 0 mm Unten 2 mm 2 mm © Julius Blum GmbH
34
AVENTOS HK Technische Details

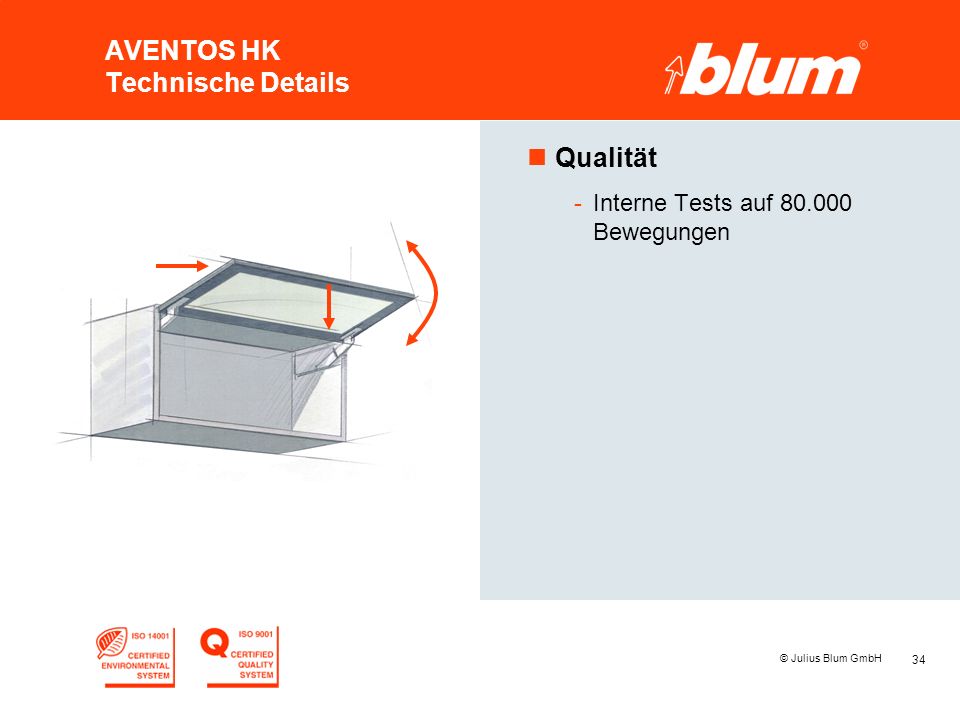

Qualität Interne Tests auf Bewegungen © Julius Blum GmbH
35
AVENTOS HK Produktkonzept Programm Montage und Verarbeitung
Technische Details © Julius Blum GmbH
36
AVENTOS HK Die Praxis Praxistraining © Julius Blum GmbH
37
Blum Product Training © Julius Blum GmbH
