1 1 Freiwillige Feuerwehr Buchschachen 7411 Buchschachen 75 Tel.: 03356/7355 Web: FUNK-WISSEN Schulungsunterlagen FF – Buchschachen © 2008 HLM Ritter Harald aktualisiert: Okt. 2010

2 2 ab Okt. 2010: LANDESSICHERHEITSZENTRALE ist neue Alarmzentrale Die Landessicherheitszentrale (LSZ) Burgenland ist eine integrierte Leitstelle der Blaulichtorganisationen mit Sitz im Landhaus Neu in Eisenstadt. Sie disponiert die Rettungs-, Krankentransport- und Feuerwehreinsätze für das gesamte Burgenland. Weiters ist sie für den Notruf der Ärzte- und Apothekenbereitschaft zuständig und löst die Sturmwarneinrichtungen für den Neusiedler See aus. Die Notrufnummer 122 wurde auf die LSZ umgeleitet. D.h. alle Feuerwehren werden auch über die LSZ alarmiert bzw. kommunizieren (funken) nur noch mit der LSZ (neuer Funkrufname: LSZ Burgenland bzw. Kurzform LSZ) Die bisherige FAZ (Feuerwehr- alarmzentrale, Florian Burgenland) bleibt jedoch Ausfall- und Rückfall- ebene.

3 3 UNSERE FUNKGERÄTE: Mobilfunkgeräte (Fahrzeugfunkgeräte ) 2 Kenwood TK-759 (KLF, MTF) 1 Motorola GM-360 (TLF) mit Lautsprecher u. abgesetztem Bedienteil für Maschinist Handfunkgeräte 1 Kenwood TK Fixruftaste (LSZ), variabler Selektivruf möglich, Display, Beleuchtung 5 Kenwood TK Fixruftasten (LSZ, FF Buchschachen), kein variabler Selektivruf möglich, kein Display, Mittlerweile unbrauchbar: 1 ELIN EP 860 Führer 1 ELIN EP 860 Mannschaft

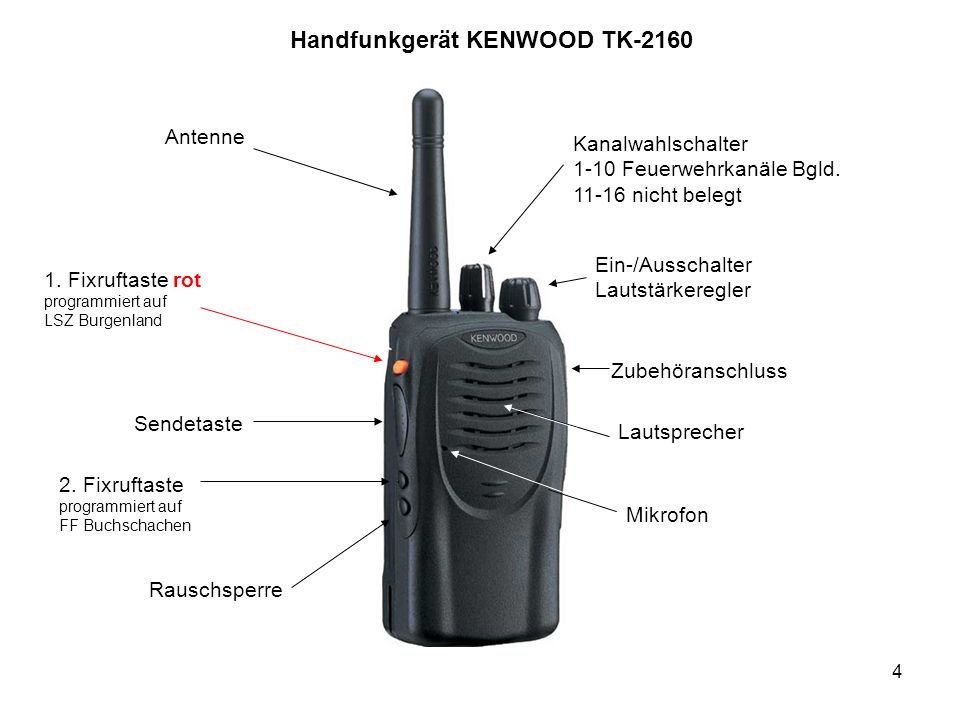

4 4 Handfunkgerät KENWOOD TK-2160 Antenne Lautsprecher Zubehöranschluss Ein-/Ausschalter Lautstärkeregler Kanalwahlschalter 1-10 Feuerwehrkanäle Bgld nicht belegt Mikrofon Rauschsperre Sendetaste 1. Fixruftaste rot programmiert auf LSZ Burgenland 2. Fixruftaste programmiert auf FF Buchschachen

5 5 Mobilfunkgerät Kenwood TK-759 Ein/Aus Lautstärke Kanalwahl 1 Fixruf LSZ Burgenland (selektiv) 2 Selektivruftaste (variable Nummer) Einstellung der Selektivrufnummern 5 Rauschsperre

6 6 Handfunkgerät KENWOOD TK-259 Mobilfunkgerät Motorola GM360

7 7 Funkgespräche mit der LSZ Nachfolgende Funkmeldungen sind von den Feuerwehren im Fall eines Einsatzes oder sonstigen Ausfahrt durchzuführen. Ausrückmeldung Bei jeder Ausfahrt eines Feuerwehrfahrzeuges muss über den betreffenden Relaiskanal der LSZ (für Buchschachen Kanal 5, Fixer Selektivruf) das ausrückende Fahrzeug (bzw. die ausrückenden Fahrzeuge), der Zweck der Ausfahrt sowie die Mannschaftsstärke mitgeteilt werden. Das wird dann von der LSZ im Einsatzleitrechner vermerkt und bei einer Alarmierung berücksichtigt. Lagemeldung Nach der ersten Erkundung muss im Falle eines Einsatzes der LSZ über Relaiskanal die Lage (Art des Geschehens, eigene Tätigkeiten, besondere Gefahren, usw.) mitgeteilt werden. Bei längeren Einsätzen mehrere Lagemeldung. Einrückmeldung Rückt ein Feuerwehrfahrzeug wieder in das Feuerwehrhaus ein und ist dessen Einsatzbereitschaft wiederhergestellt, so wird dies immer der LSZ über Relaisfunkkanal mitgeteilt. Das Fahrzeug wird danach von der LSZ wieder aus dem Einsatzleitrechner ausgetragen.

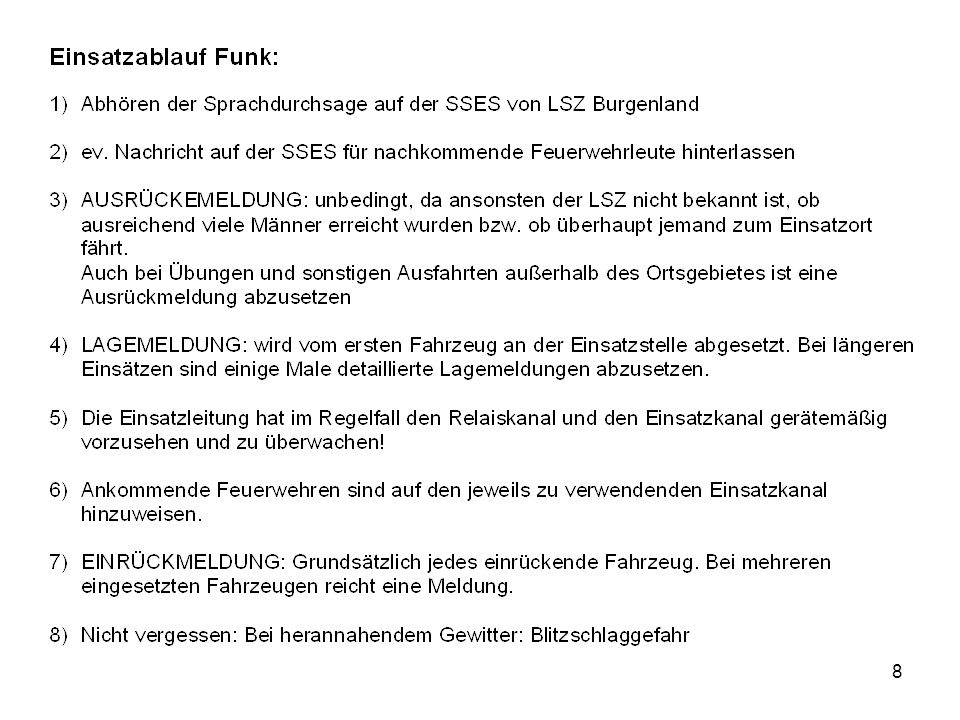

8 8

9 9

10 10 Kanal VerwendungBezirk bzw. Standort 1 Allgemeiner Kanal- 2 BezirkskanalNeusiedl und Jennersdorf 3 BezirkskanalMattersburg und Güssing 4 BezirkskanalOberpullendorf 5 BezirkskanalOberwart 6 BezirkskanalEisenstadt 7 RelaiskanalParndorf 8 RelaiskanalSonnenberg und Hirschenstein 9 RelaiskanalBrentenriegel 10 RelaiskanalHenndorf Funkkanäle und Verwendung Kanal Verwendung / Funkart 1 Allgemeiner Ausweichkanal für Einsatz- und Übungsfunkgesprächen. Kann bei Bedarf von jeder Feuerwehr verwendet werden, Kanal für Atemschutzleute 2-6 Dienen zur lokalen Abwicklung von Einsatz- und Übungsfunkgesprächen in den jeweiligen Bezirken. Werden bei allen Einsätzen bzw. Übungen verwendet 7-10 Dienen zur Abwicklung von Funkgesprächen über größere Distanzen. Werden bei mittleren bzw. größeren Einsätzen zusätzlich zum Bezirkskanal sowie immer zur Verbindung mit der Landessicherheitszentrale (LSZ) verwendet Für Buchschachen gilt folgende Ausnahmeregelung: Der Relaisfunkverkehr wird ebenfalls über Kanal 5 (Relaisfunkstation Sparberegg) abgewickelt, da über das zugeordnete Relais Hirschenstein (Kanal 8) keine durchgehende Verbindung im Ort besteht (Funkschatten).

11 11 Sirenensteuerendgerät SSES Sprachspeicher Start Stopp Aufnahme 6 Sirenenprogramme Warnung Alarm Entwarnung Probe Feuer Stiller Alarm Stör- u. Statusmeldungen Weiße Taste zum Quittieren Alarm auslösen!! 2 rote Tasten gleichzeitig Weiße Taste zum Löschen Mikro Fehler: Alarm nicht an Zentrale abgesetzt FI-Schalter

12 12 Alarmierung SSES Im Normalbetrieb ist die SSES für den Empfang von digitalen Alarmierungs- telegrammen von der LSZ bereit. Diese Information kommt von der 2m - Antenne über das eingebaute Funkgerät in die SSES. Von der LSZ können folgende Alarme an die SSES abgesetzt werden: Warnung / Alarm / Entwarnung / Probe / Feuer / Stiller Alarm 1-6 Neben der Funk-Alarmierung über die LSZ können sämtliche Alarme auch vorort über die SSES-Bedienfelder abgesetzt werden. Dazu muss zuerst der entsprechende Alarm im Bedienfeld Sirenenprogramm ausgewählt werden (z.B. FEUER), danach wird durch Drücken der beiden roten AUSLÖSEN- Tasten der Alarm bzw. die Sirene gestartet. Durch den weißen Knopf (EINGABE LÖSCHEN) kann die Programmierung wieder gelöscht bzw. der Alarm aufgehoben werden. Eine dritte Variante ist die Alarmierung über Brandmelder, die direkt beim Feuerwehrhaus installiert sind.

13 13 Sprachspeicher SSES Mit Hilfe eines digitalen Sprachspeichers werden die Sprachdurchsagen bei einer Alarmierung aufgezeichnet. Bei einer Alarmierung über die Leitzentrale (LSZ) wird die Sprachdurchsage 15 Minuten lang im 30 Sekundenintervall auf einem Hornlautsprecher ausgegeben. Dieser Vorgang kann während dieser Zeit durch Betätigen der STOP-Taste im Bedienfeld Sprachspeicher unterbrochen werden. Durch Betätigen der START-Taste (=Wiedergabetaste) ist ein Abhören des Sprachspeichers jederzeit möglich. Der digitale Sprachspeicher kann auch als "schwarzes Brett" für Nachrichten (z.B. für nachkommende Feuerwehrkameraden) verwendet werden. Dazu ist mit der Taste AUFNAHME ein Besprechen des Speichers bzw. Abhören mit der Taste START jederzeit möglich.
