1 G B g b f1f1 f2f2 F1F1 F2F2 D2D2 D1D1 Die Bilder einer Konvexlinse 1 Gegenstand außerhalb der doppelten Brennweite optische Achse Haupt- ebene GegenstandsraumBildraum by Wolfgang Funk; 2. Auflage 2003 Achsenparalleler Strahl Brennpunktstrahl Mittelpunktstrahl G = Gegenstandsgröße g = Gegenstandsweite B = Bildgröße b = Bildweite Das Bild ist näher an der Linsenebene und kleiner als der Gegenstand.Es ist umgekehrt und seiten- verkehrt.

2 G Die Bilder einer Konvexlinse 2 Gegenstand in der doppelten Brennweite F1F1 F2F2 D2D2 D1D1 optische Achse Haupt- ebene GegenstandsraumBildraum by Wolfgang Funk; 2. Auflage 2003 B g b Zur Bildkonstruktion genügen zwei Strahlen. Achsenparalleler Strahl Brennpunktstrahl Mittelpunktstrahl Gegenstand und Bild sind gleich groß und gleich weit von der Hauptebene entfernt. Das Bild ist umgekehrt und seitenverkehrt.

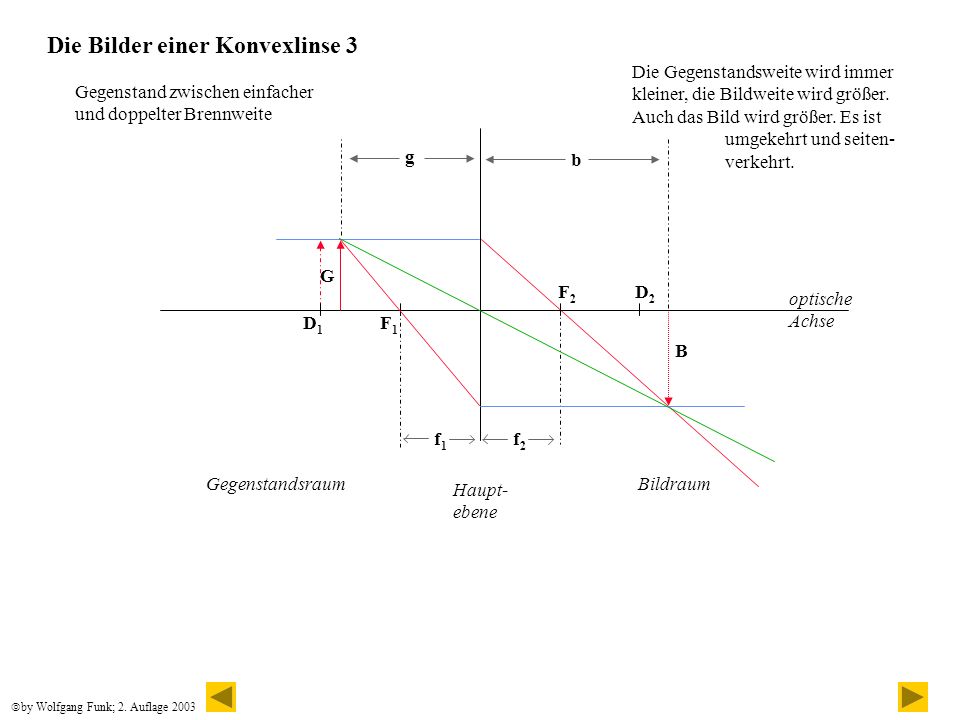

3 f1f1 f2f2 Die Bilder einer Konvexlinse 3 Gegenstand zwischen einfacher und doppelter Brennweite F1F1 F2F2 D2D2 D1D1 optische Achse Haupt- ebene GegenstandsraumBildraum by Wolfgang Funk; 2. Auflage 2003 Die Gegenstandsweite wird immer kleiner, die Bildweite wird größer. Auch das Bild wird größer. Es ist umgekehrt und seiten- verkehrt. g b G B

4 G g = f f1f1 f2f2 Die Bilder einer Konvexlinse 4 Gegenstand in der einfachen Brennweite F1F1 F2F2 D2D2 D1D1 optische Achse Haupt- ebene GegenstandsraumBildraum by Wolfgang Funk; 2. Auflage 2003 Es kann kein Bild entstehen, da der Mittelpunktstrahl und der Brennpunkt- strahl parallel verlaufen, sich also nicht bzw. in der Unendlichkeit schneiden.

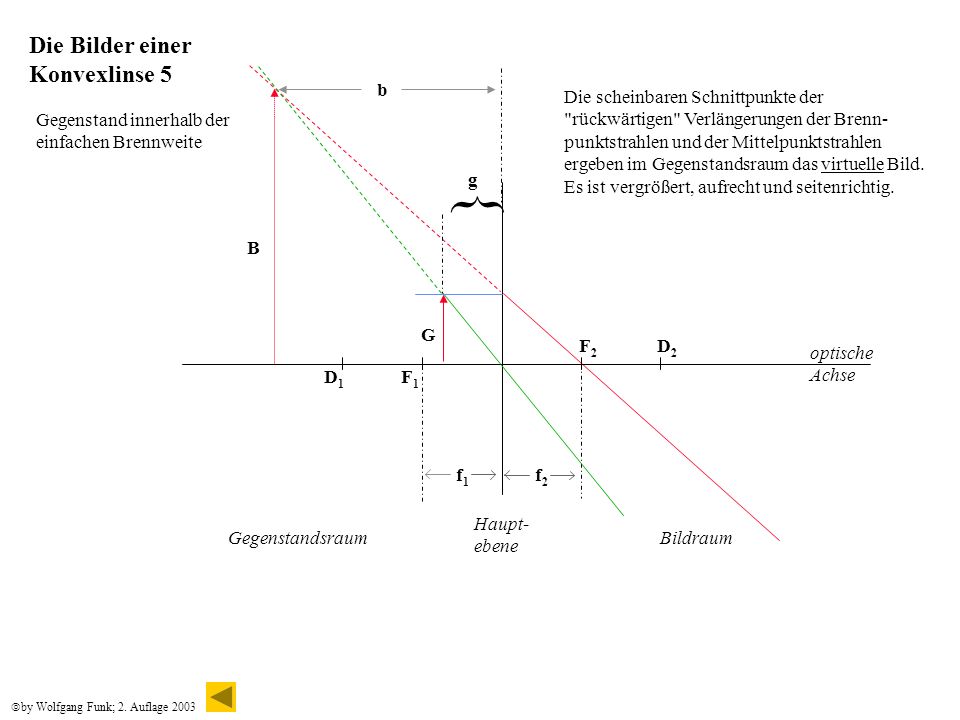

5 G f1f1 f2f2 Die Bilder einer Konvexlinse 5 Gegenstand innerhalb der einfachen Brennweite F1F1 F2F2 D2D2 D1D1 optische Achse Haupt- ebene GegenstandsraumBildraum by Wolfgang Funk; 2. Auflage 2003 B Die scheinbaren Schnittpunkte der "rückwärtigen" Verlängerungen der Brenn- punktstrahlen und der Mittelpunktstrahlen ergeben im Gegenstandsraum das virtuelle Bild. Es ist vergrößert, aufrecht und seitenrichtig. b g }
