1 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Anwendertreffen Gaststätte Schlösselgarten – Cosimastr – München Präsentation:Rainer Englert, DF2NU Agenda Der alte Umsetzer Die Turmfalken-Affäre Die neue Technik Erste Betriebserfahrungen Ausblick

2 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Der alte Umsetzer Juni 04: Idee für einen Spitzenumsetzer mit EchoLink auf dem Olympiaturm entsteht bei einem Bier im Garten von Wolfgang DL8MDH Juli 04: Vorhandener Standortvertrag VFDB/DFMG lebt wieder auf Rainer beantragt bei der BNetzA eine Lizenz für einen 70cm Umsetzer und tritt in den VFDB e.V. Ortsverband Z13 ein Sept-Nov 04: Ein Umsetzer aus Motorola Komponenten wird aufgebaut, Antennenmontagen am Turm, WLAN-Zuführung über LRZ : DB0EL geht in Probebetrieb, Ende 04 in Regelbetrieb März 05: Erweiterung mit APRS – I-Gate Digipeater Juli 05: Erweiterung POCSAG Funkruf, 23cm Umsetzer Nov 07: Standortkündigung durch die VFDB-Turmfalken Proteste erfolglos – Endgültiger Abbau der alten Anlagen

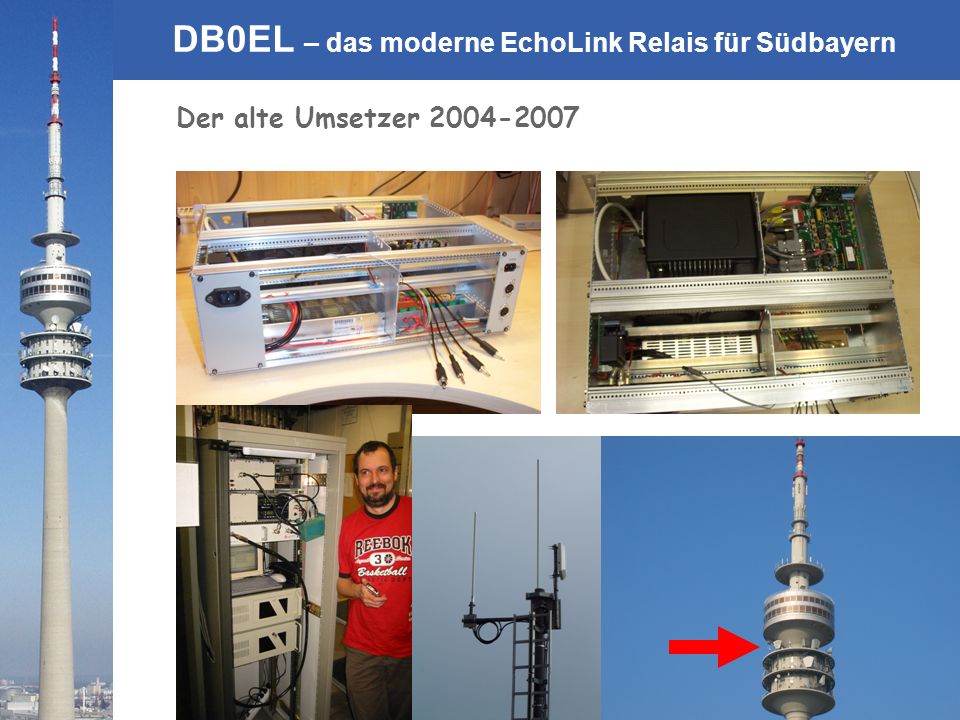

3 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Der alte Umsetzer

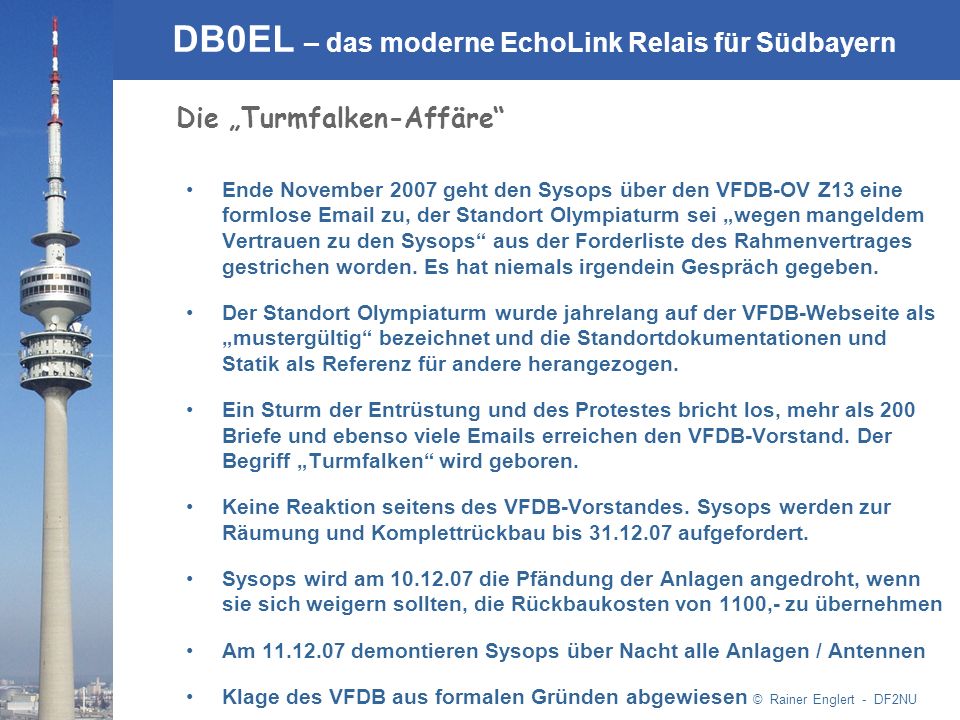

4 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Ende November 2007 geht den Sysops über den VFDB-OV Z13 eine formlose zu, der Standort Olympiaturm sei wegen mangeldem Vertrauen zu den Sysops aus der Forderliste des Rahmenvertrages gestrichen worden. Es hat niemals irgendein Gespräch gegeben. Der Standort Olympiaturm wurde jahrelang auf der VFDB-Webseite als mustergültig bezeichnet und die Standortdokumentationen und Statik als Referenz für andere herangezogen. Ein Sturm der Entrüstung und des Protestes bricht los, mehr als 200 Briefe und ebenso viele s erreichen den VFDB-Vorstand. Der Begriff Turmfalken wird geboren. Keine Reaktion seitens des VFDB-Vorstandes. Sysops werden zur Räumung und Komplettrückbau bis aufgefordert. Sysops wird am die Pfändung der Anlagen angedroht, wenn sie sich weigern sollten, die Rückbaukosten von 1100,- zu übernehmen Am demontieren Sysops über Nacht alle Anlagen / Antennen Klage des VFDB aus formalen Gründen abgewiesen Die Turmfalken-Affäre

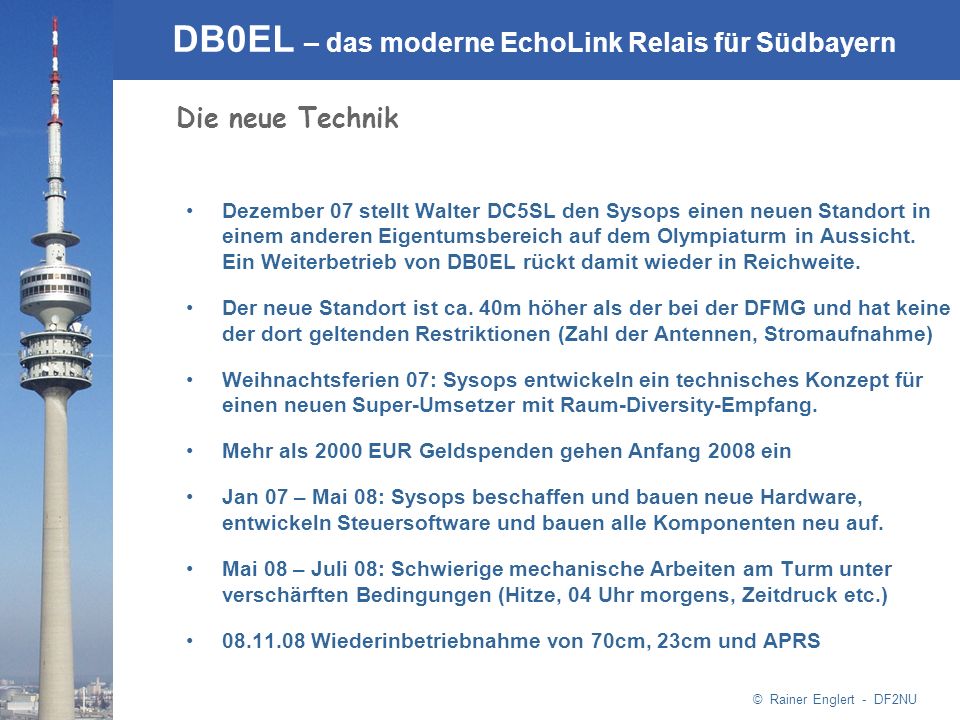

5 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Dezember 07 stellt Walter DC5SL den Sysops einen neuen Standort in einem anderen Eigentumsbereich auf dem Olympiaturm in Aussicht. Ein Weiterbetrieb von DB0EL rückt damit wieder in Reichweite. Der neue Standort ist ca. 40m höher als der bei der DFMG und hat keine der dort geltenden Restriktionen (Zahl der Antennen, Stromaufnahme) Weihnachtsferien 07: Sysops entwickeln ein technisches Konzept für einen neuen Super-Umsetzer mit Raum-Diversity-Empfang. Mehr als 2000 EUR Geldspenden gehen Anfang 2008 ein Jan 07 – Mai 08: Sysops beschaffen und bauen neue Hardware, entwickeln Steuersoftware und bauen alle Komponenten neu auf. Mai 08 – Juli 08: Schwierige mechanische Arbeiten am Turm unter verschärften Bedingungen (Hitze, 04 Uhr morgens, Zeitdruck etc.) Wiederinbetriebnahme von 70cm, 23cm und APRS Die neue Technik

6 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern 4 Panel-Antennen 13 dBi in 4 Himmelsrichtungen 4 Duplexweichen 4 Empfänger 4-er Splitter 4x NF Die neue Technik / 70cm Voter Sender EchoLink PC NF-Controller 4x 60m Koaxkabel

7 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / NF-Laufplan Voter4 x Empfänger EchoLink PC DL5MGD Regelverstärker Repeater Controller Sender DL5MGD Regelverstärker

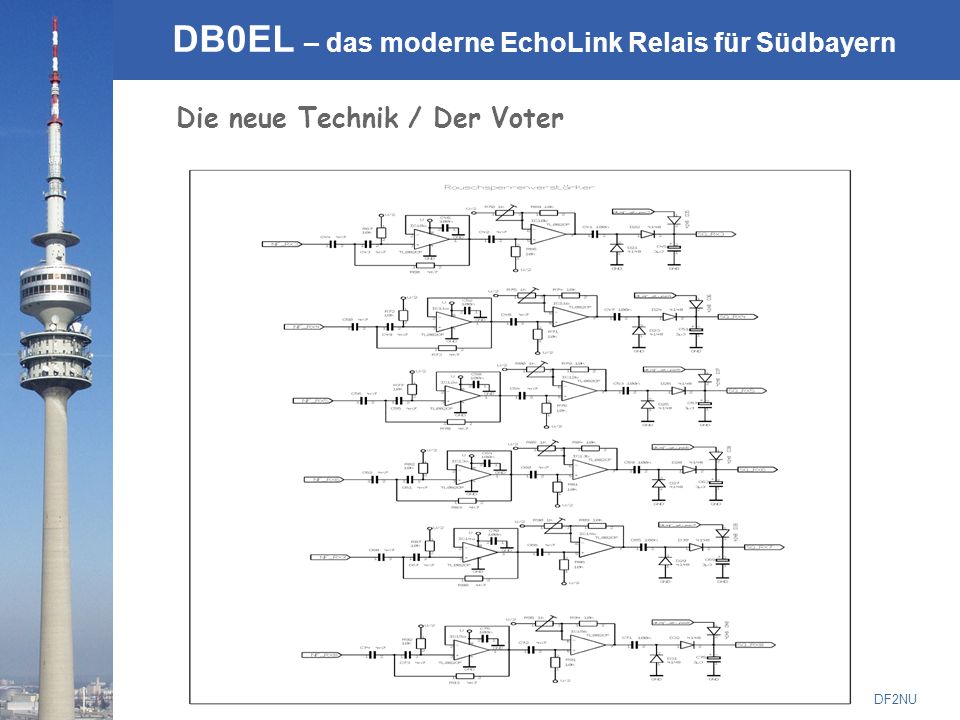

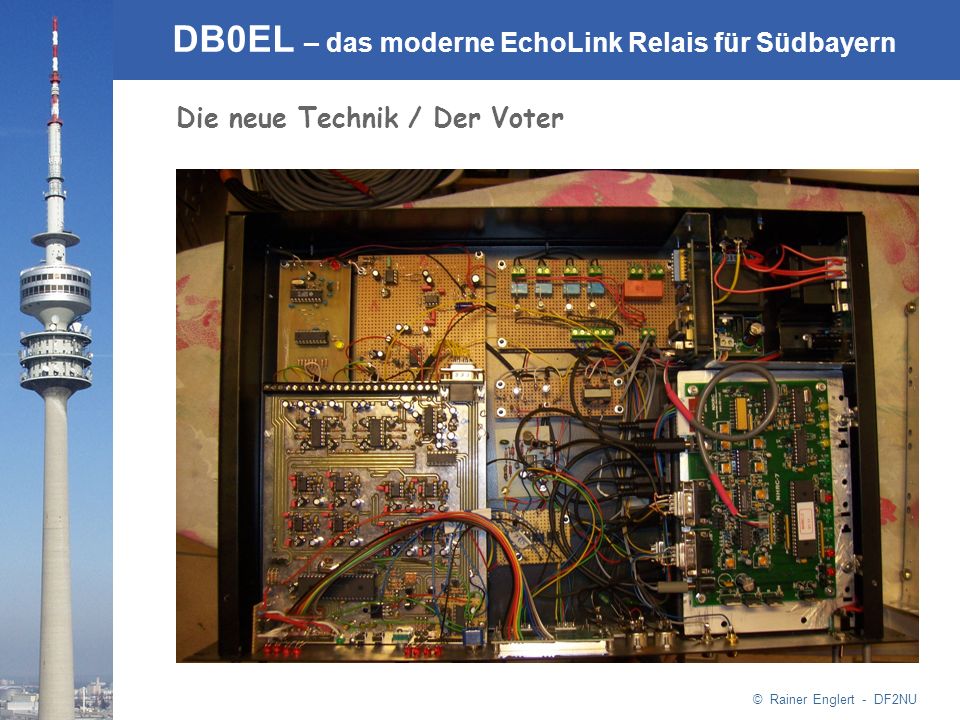

8 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Der Voter

9 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Der Voter

10 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Kabel ziehen

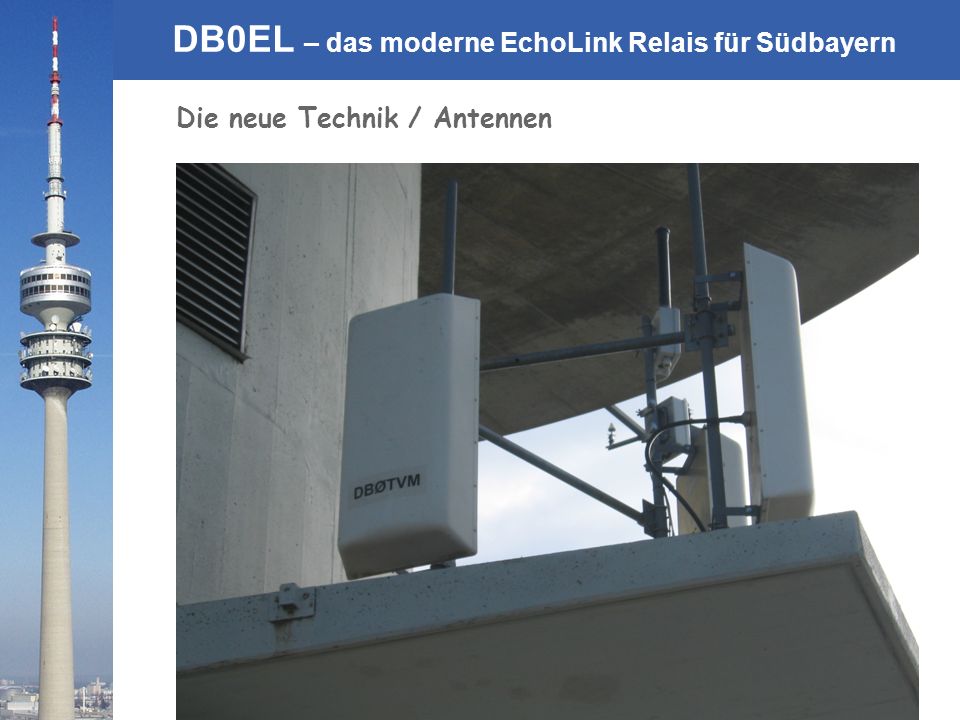

11 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Antennen

12 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Antennen

13 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Antennen

14 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Antennen

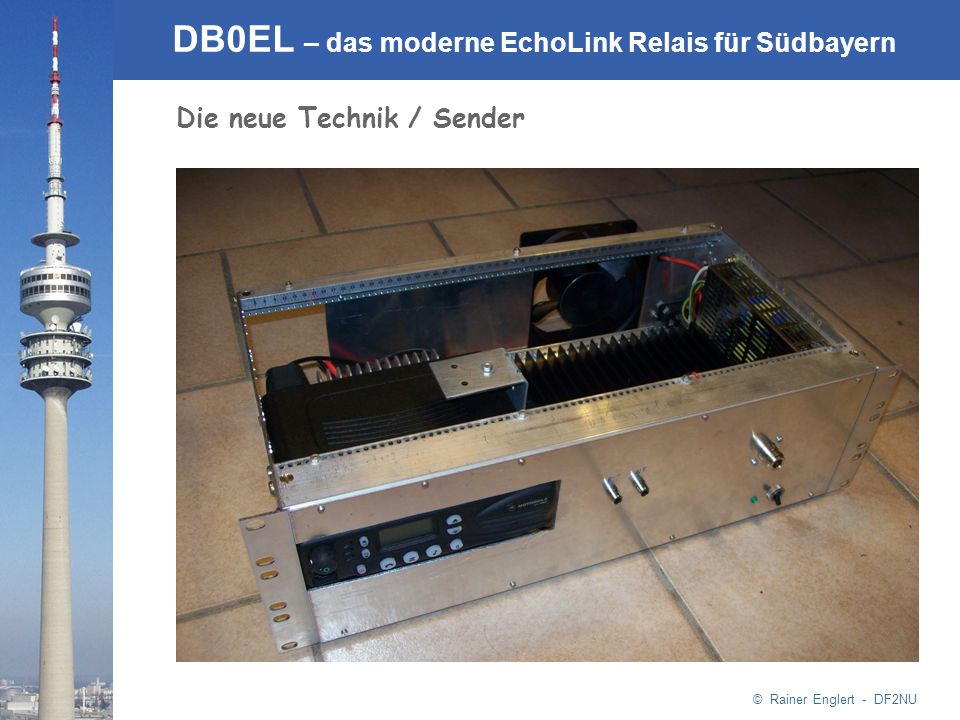

15 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Sender

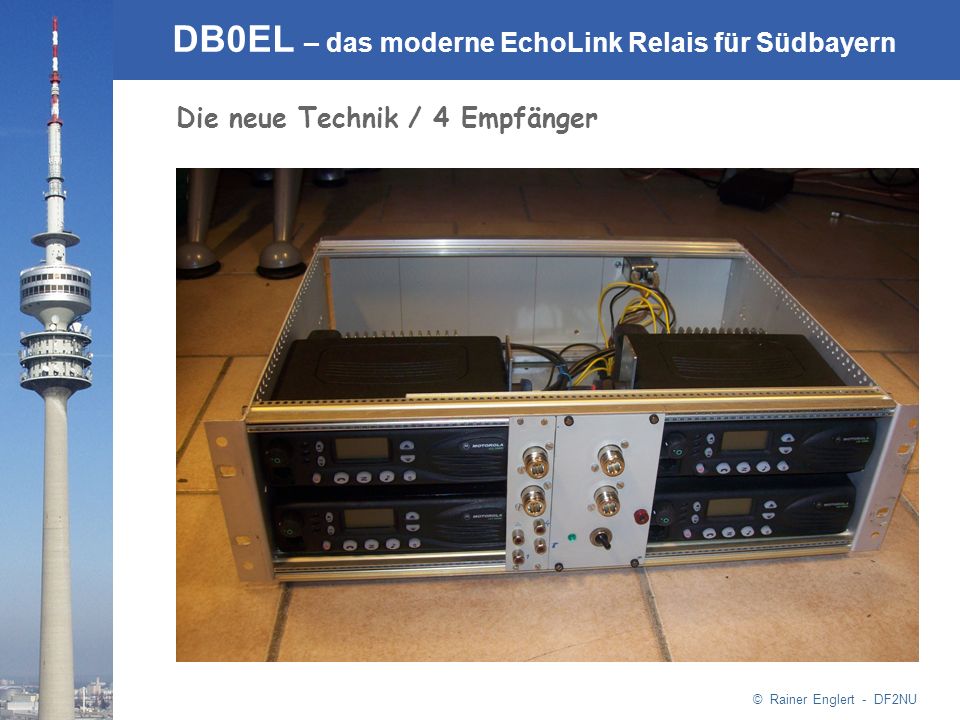

16 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / 4 Empfänger

17 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Der Voter

18 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Der Voter

19 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Versuchsaufbau

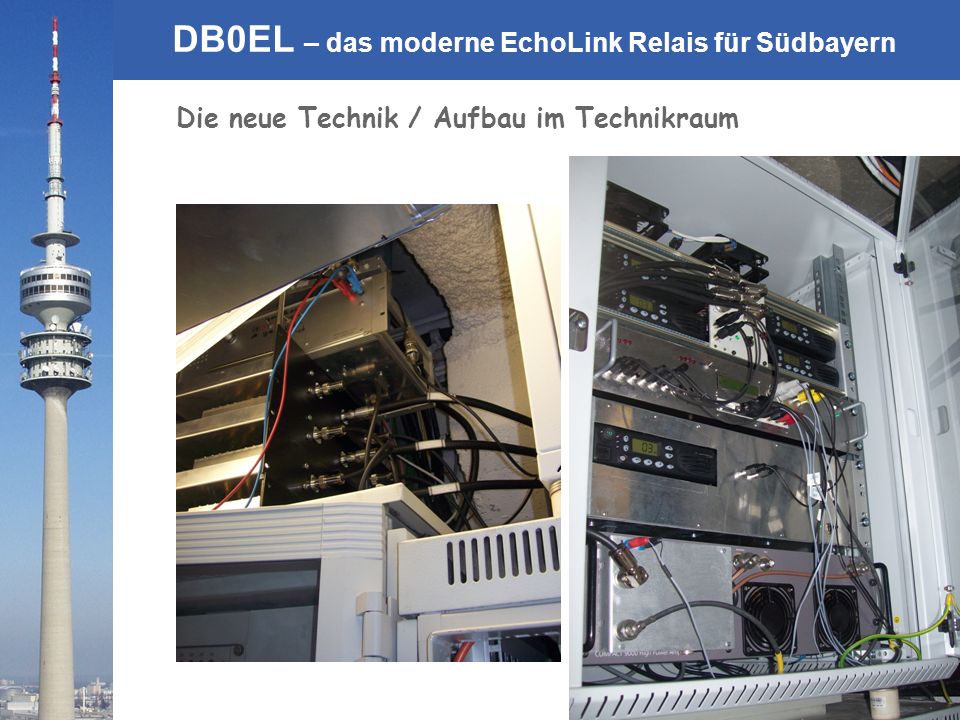

20 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Aufbau im Technikraum

21 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Die neue Technik / Schrank

22 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Erste Betriebserfahrungen Durch die 40m höhere Antennenanordnung und 8 dB mehr Antennengewinn ist die Feldstärke und Reichweite gegenüber früher deutlich verbessert worden Es liegen Empfangsberichte aus Salzburg, Passau, Bay. Wald, Oberösterreich, Ingolstadt, Ulm, Kempten und Innsbruck vor Mobilbetrieb problemlos bis zu 60km Distanz möglich (Ammersee, Lechtal/Augsburg, Chiemseegebiet, Landshut) Die NF-Umschaltung ist nicht zu bemerken NF-Regelverstärkung regelt Hub gut aus, vermeidet Verzerrung Scharfe Diagrammeinzüge in den Ant-Überlappungsbereichen Keine 100%-ige Deckungsgleichheit der Antennendiagramme + _

23 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Erste Betriebserfahrungen / Antennendiagramme Einzeldiagramm Kathrein K dbi / 60 Grad H / 19 Grad E Diagramm von 4 Antennen (DB0EL) Diagramm von 3 Antennen (DB0TVM)

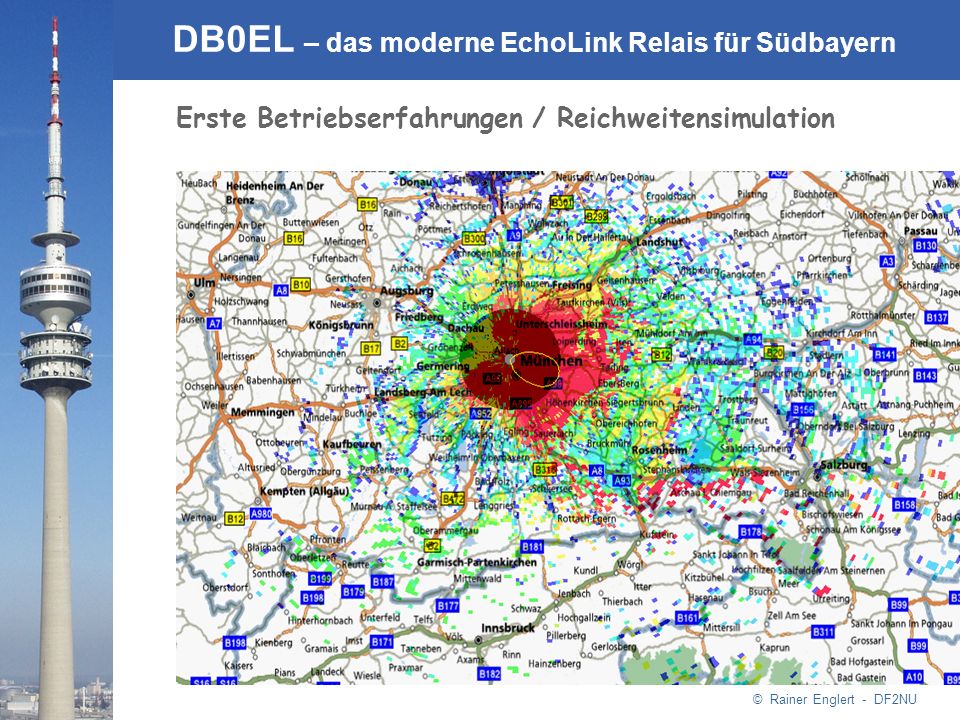

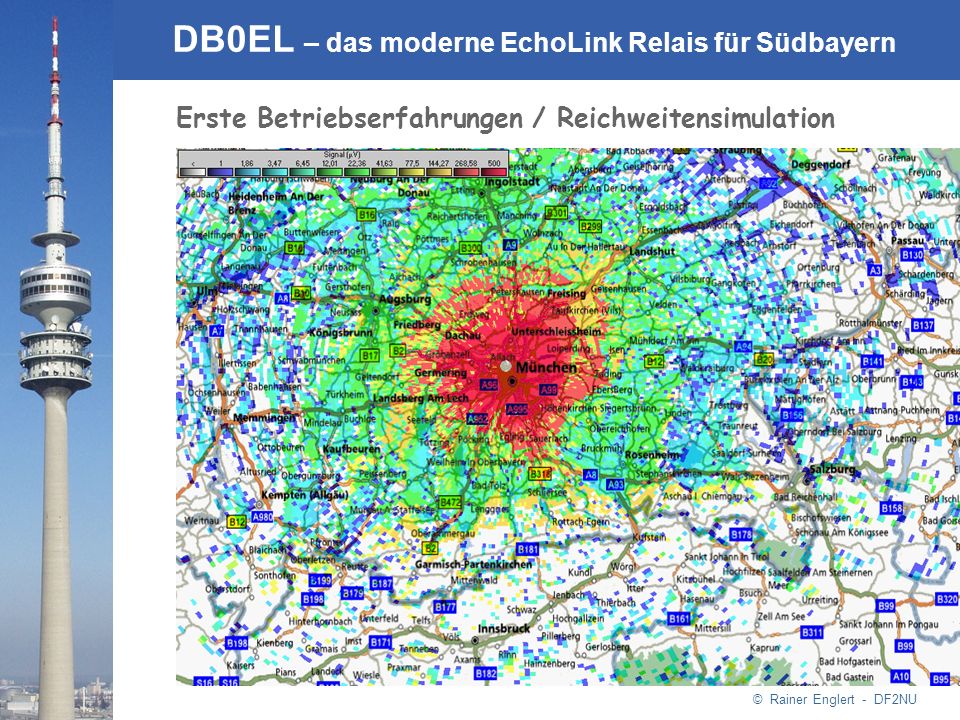

24 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Erste Betriebserfahrungen / Reichweitensimulation

25 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Erste Betriebserfahrungen / Reichweitensimulation

26 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Erste Betriebserfahrungen / Reichweitensimulation

27 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Erste Betriebserfahrungen / Reichweitensimulation

28 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Erste Betriebserfahrungen / Reichweitensimulation

29 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Erste Betriebserfahrungen / EchoLink Bedienung Während eines EchoLink Empfangs werden die Relaisempfänger abgeschaltet um mutwillige Störungen und Trennungen unmöglich zu machen Einige Nodes wurden gesperrt weil Spieler diese permanent ohne ein QSO öffnen (ZL1VK, Testserver etc.) Trennung mit # und ## wird 3 Sekunden verzögert ausgeführt Automatische Trennung beim Aufschalten auf belegte Nodes Alleine folgende DTMF-Befehle sind möglich, Rest ist gesperrt: - Statusabfrage:08 - Letzte Station Reconnect09 - Disconnect:# - Disconnect alle:## - Stationsansage:* - Zeitansage** - Nodenummer*#

30 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Ausblick Die 2 Technikschränke sind sehr eng und nicht erweiterbar Für den POCSAG Sender ist derzeit absolut kein Platz mehr Geprüfte Alternativen: - Beschaffung einer KVM-Bedienkonsole mit LCD-Bildschirm - Beschaffung/Einbau eines Mini-Rechners (max 2 HE) - Beschaffung eines kleineren POCSAG-Senders Mechanik ist noch nicht 100% befriedigend Erweiterung mit abgesetzten Remote-Empfängern wird überlegt Koppelung mit künftigem 2m-Umsetzer DB0ZM ?? Helfer/Nachfolger für Sysop Team gesucht

31 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Ausblick / Gesuchte Bauteile 19´´ 1 HE KVM-Bedienkonsole 19´´ / 9-10 HE Wandverteilerschrank maximal (B-T-H) 56x40x45 cm 6 Stück Blitzschutz-Stecker

32 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Der geplante Endausbau

33 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Danksagung / Das Sysop Team bedankt sich: Bei den Turmfalken des VFDB welche durch die Kündigung eine Basis für einen Neuaufbau überhaupt erst geschaffen haben Bei allen Spendern, die mit rund 2000 EUR Geldspenden dieses Projekt finanziell realisierbar gemacht haben Bei Andreas DL5MGD, der mit unzähligen Arbeitsstunden den Diversity-Voter entwickelt und aufgebaut hat Bei Jann DG8NGN, der eine super IT-Lösung entwickelt hat Für die zahlreichen Helfer, welche unter schwierigsten Arbeitsbedingungen bei der Montage geholfen haben Und – vor allem bei Walter DC5SL, der seine Möglichkeiten eingesetzt hat um der AFU-Gemeinde einen der besten Relaisstandorte Deutschlands zu retten

34 © Rainer Englert - DF2NU DB0EL – das moderne EchoLink Relais für Südbayern Fragen und Diskusson
