Elektronik Lösungen. 3 Der Transistor 3.2 Der Transistor als Schalter.

Ähnliche Präsentationen


Präsentation zum Thema: "Elektronik Lösungen. 3 Der Transistor 3.2 Der Transistor als Schalter."—  Präsentation transkript:

1 Elektronik Lösungen

2 3 Der Transistor

3 3.2 Der Transistor als Schalter

4 3.2.5 Feuchtigkeitsmelder mit Transistor

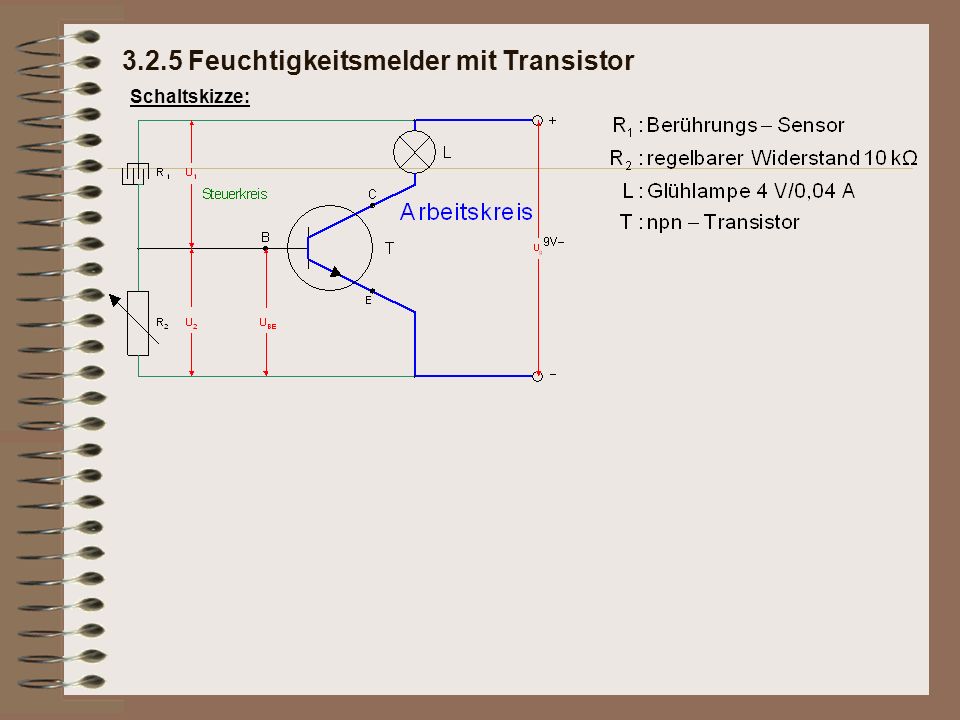

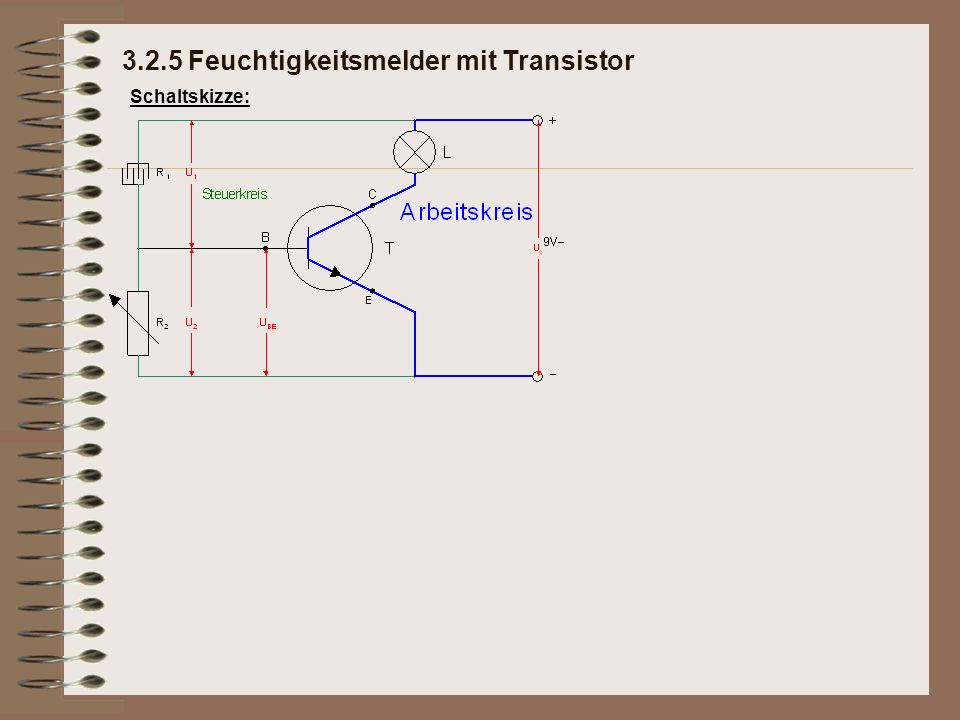

5 Schaltskizze: Feuchtigkeitsmelder mit Transistor

6 Schaltskizze: Feuchtigkeitsmelder mit Transistor

7 Schaltskizze: Feuchtigkeitsmelder mit Transistor

8 Schaltskizze: Funktion: Feuchtigkeitsmelder mit Transistor

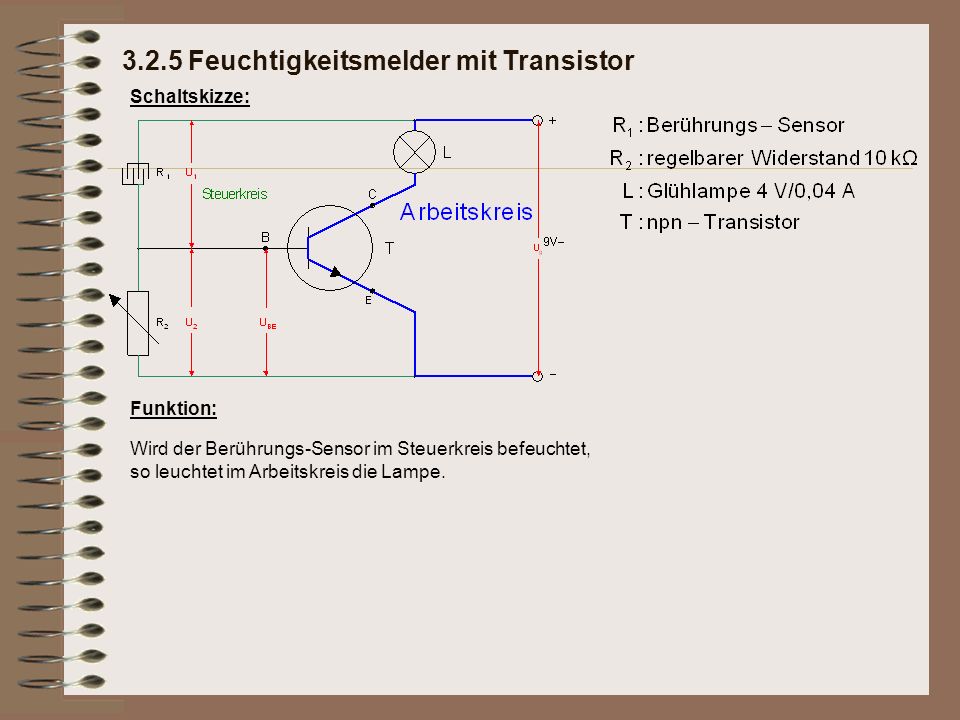

9 Schaltskizze: Funktion: Wird der Berührungs-Sensor im Steuerkreis befeuchtet, so leuchtet im Arbeitskreis die Lampe Feuchtigkeitsmelder mit Transistor

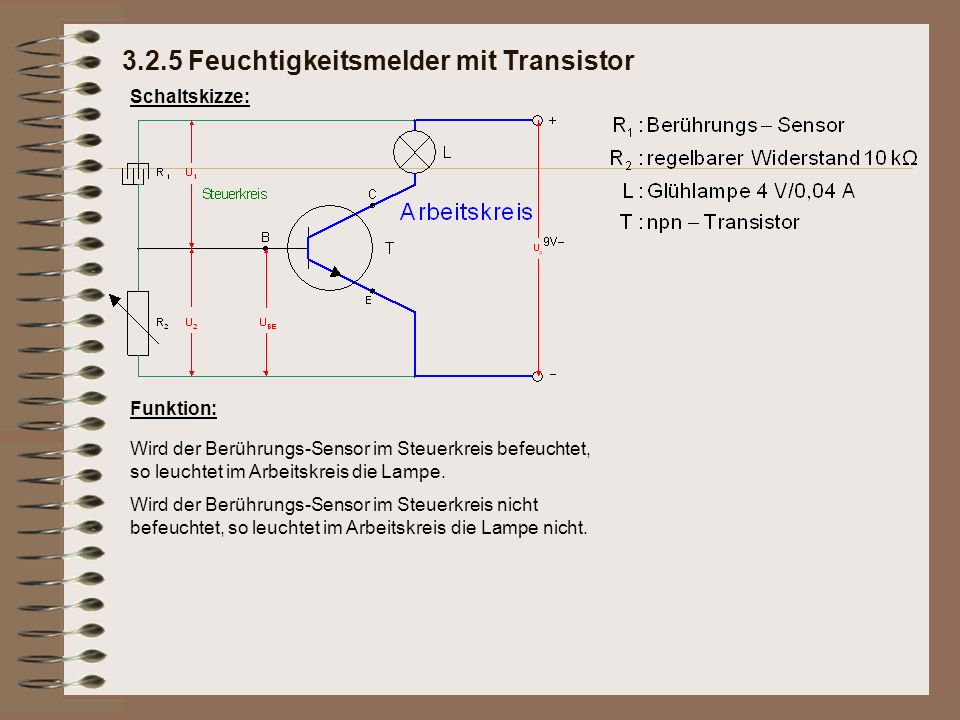

10 Schaltskizze: Funktion: Wird der Berührungs-Sensor im Steuerkreis befeuchtet, so leuchtet im Arbeitskreis die Lampe. Wird der Berührungs-Sensor im Steuerkreis nicht befeuchtet, so leuchtet im Arbeitskreis die Lampe nicht Feuchtigkeitsmelder mit Transistor

11 Schaltskizze: Aufbau: Feuchtigkeitsmelder mit Transistor

12 Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern: Feuchtigkeitsmelder mit Transistor

13 Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern: 1. Spannungsteiler (Arbeitskreis): Lampe und Transistor 2. Spannungsteiler (Steuerkreis): Berührungs-Sensor R 1 und Drehwiderstand R Feuchtigkeitsmelder mit Transistor

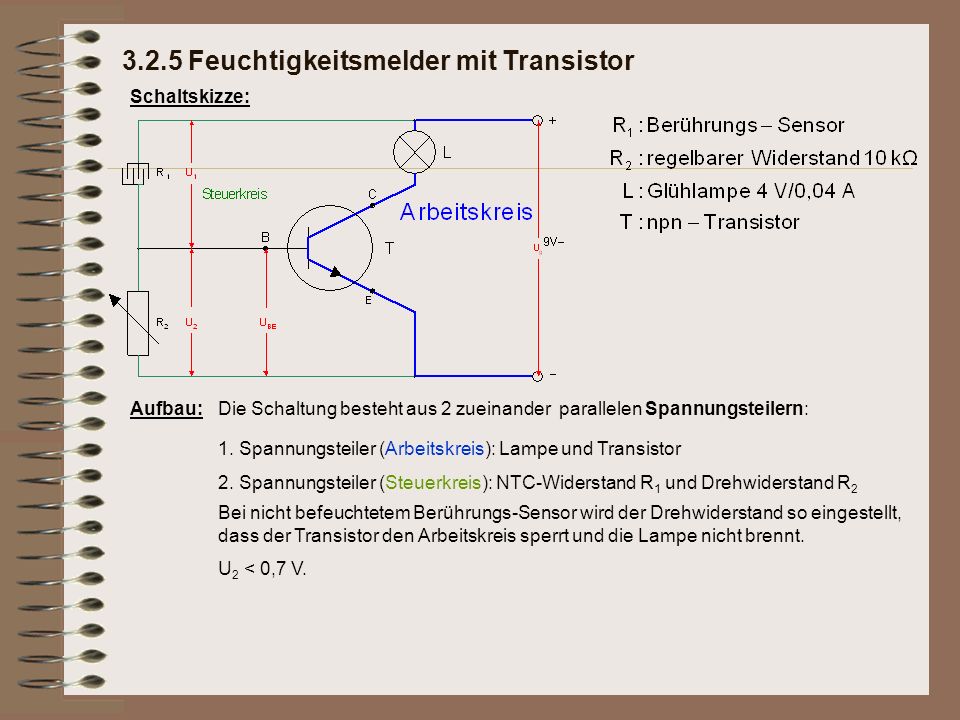

14 Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern: Bei nicht befeuchtetem Berührungs-Sensor wird der Drehwiderstand so eingestellt, dass der Transistor den Arbeitskreis sperrt und die Lampe nicht brennt. U 2 < 0,7 V. 1. Spannungsteiler (Arbeitskreis): Lampe und Transistor 2. Spannungsteiler (Steuerkreis): NTC-Widerstand R 1 und Drehwiderstand R Feuchtigkeitsmelder mit Transistor

15 Erklärung: Feuchtigkeitsmelder mit Transistor

16 Erklärung: Feuchtigkeitsmelder mit Transistor

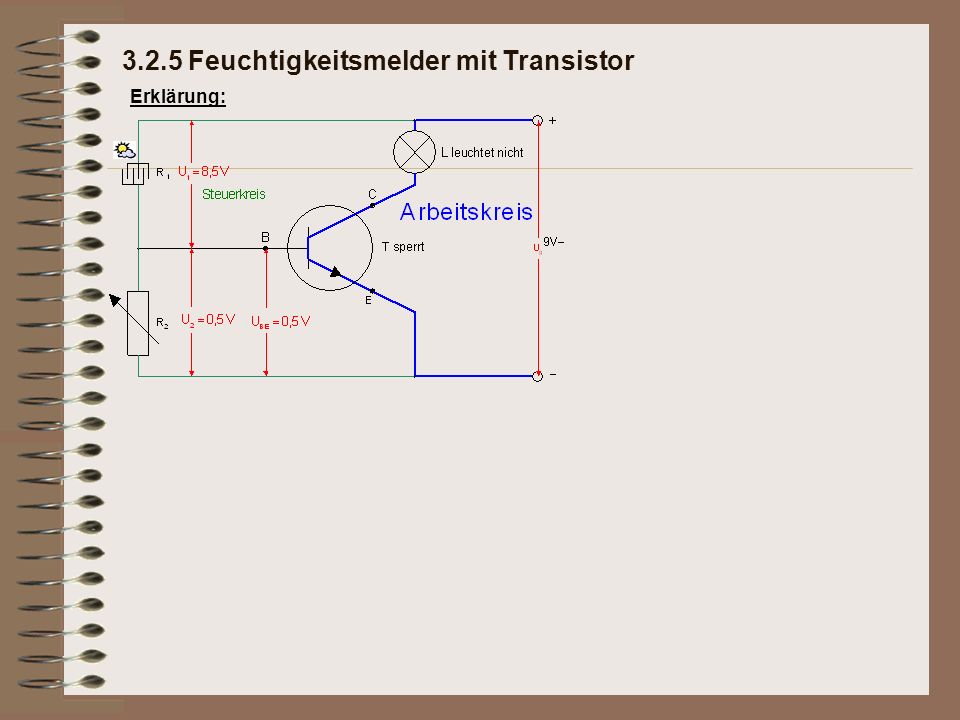

17 Erklärung:A) Trockenheit Feuchtigkeitsmelder mit Transistor

18 Erklärung: 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte Feuchtigkeitsmelder mit Transistor A) Trockenheit

19 Erklärung: Feuchtigkeitsmelder mit Transistor A) Trockenheit 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der Berührungs-Sensor hat einen sehr hohen Widerstandswert.

20 Erklärung: Feuchtigkeitsmelder mit Transistor A) Trockenheit 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der Berührungs-Sensor hat einen sehr hohen Widerstandswert. 3.Der Drehwiderstand wird so eingestellt, dass an ihm eine Spannung U 2 = 0,5 V liegt.

21 Erklärung: Feuchtigkeitsmelder mit Transistor A) Trockenheit 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der Berührungs-Sensor hat einen sehr hohen Widerstandswert. 3.Der Drehwiderstand wird so eingestellt, dass an ihm eine Spannung U 2 = 0,5 V liegt. 4.Da Basis und Emitter des Transistors parallel zum Drehwiderstand geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V.

22 Erklärung: Feuchtigkeitsmelder mit Transistor A) Trockenheit 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der Berührungs-Sensor hat einen sehr hohen Widerstandswert. 3.Der Drehwiderstand wird so eingestellt, dass an ihm eine Spannung U 2 = 0,5 V liegt. 4.Da Basis und Emitter des Transistors parallel zum Drehwiderstand geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V. 5.Der Transistor sperrt den Arbeitsstromkreis.

23 Erklärung: Feuchtigkeitsmelder mit Transistor A) Trockenheit 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der Berührungs-Sensor hat einen sehr hohen Widerstandswert. 3.Der Drehwiderstand wird so eingestellt, dass an ihm eine Spannung U 2 = 0,5 V liegt. 4.Da Basis und Emitter des Transistors parallel zum Drehwiderstand geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V. 5.Der Transistor sperrt den Arbeitsstromkreis. 6.Die Lampe im Arbeitskreis leuchtet nicht.

24 Erklärung: Feuchtigkeitsmelder mit Transistor

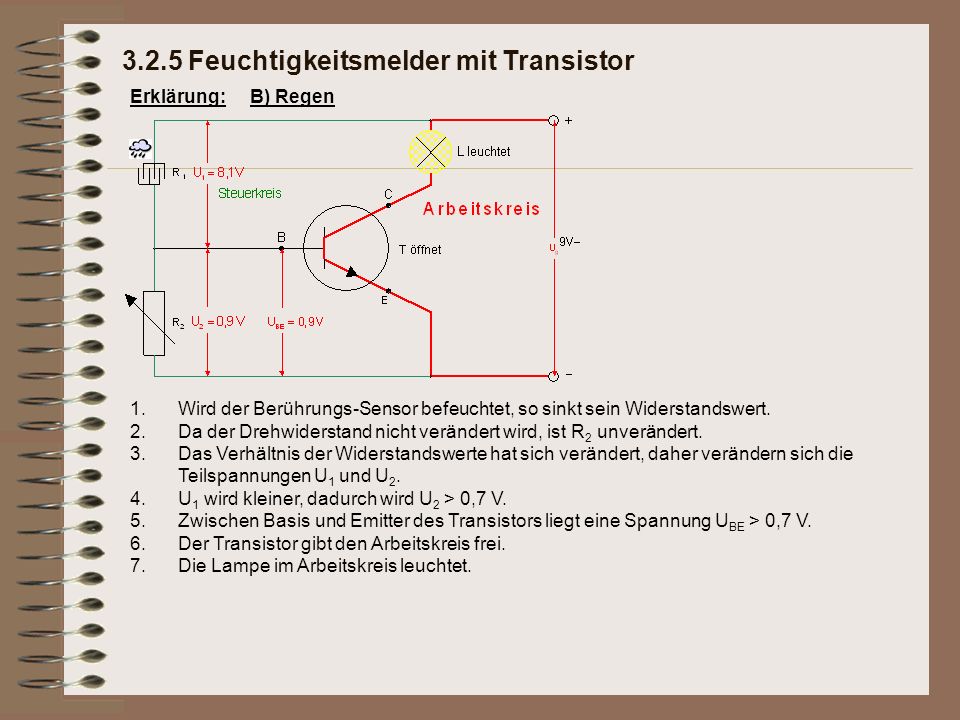

25 Erklärung:B) Regen Feuchtigkeitsmelder mit Transistor

26 Erklärung: 1.Wird der Berührungs-Sensor befeuchtet, so sinkt sein Widerstandswert Feuchtigkeitsmelder mit Transistor B) Regen

27 Erklärung: Feuchtigkeitsmelder mit Transistor B) Regen 1.Wird der Berührungs-Sensor befeuchtet, so sinkt sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert.

28 Erklärung: Feuchtigkeitsmelder mit Transistor B) Regen 1.Wird der Berührungs-Sensor befeuchtet, so sinkt sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2.

29 Erklärung: Feuchtigkeitsmelder mit Transistor B) Regen 1.Wird der Berührungs-Sensor befeuchtet, so sinkt sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. 4.U 1 wird kleiner, dadurch wird U 2 > 0,7 V.

30 Erklärung: Feuchtigkeitsmelder mit Transistor B) Regen 1.Wird der Berührungs-Sensor befeuchtet, so sinkt sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. 4.U 1 wird kleiner, dadurch wird U 2 > 0,7 V. 5.Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V.

31 Erklärung: Feuchtigkeitsmelder mit Transistor B) Regen 1.Wird der Berührungs-Sensor befeuchtet, so sinkt sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. 4.U 1 wird kleiner, dadurch wird U 2 > 0,7 V. 5.Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V. 6.Der Transistor gibt den Arbeitskreis frei.

32 Erklärung: Feuchtigkeitsmelder mit Transistor B) Regen 1.Wird der Berührungs-Sensor befeuchtet, so sinkt sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 2 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. 4.U 1 wird kleiner, dadurch wird U 2 > 0,7 V. 5.Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V. 6.Der Transistor gibt den Arbeitskreis frei. 7.Die Lampe im Arbeitskreis leuchtet.
