Elektronik Lösungen. 3 Der Transistor 3.2 Der Transistor als Schalter.

Ähnliche Präsentationen


Präsentation zum Thema: "Elektronik Lösungen. 3 Der Transistor 3.2 Der Transistor als Schalter."—  Präsentation transkript:

1 Elektronik Lösungen

2 3 Der Transistor

3 3.2 Der Transistor als Schalter

4 3.2.6 Trockenmelder mit Transistor

5 Schaltskizze: Trockenmelder mit Transistor

6 Schaltskizze: Trockenmelder mit Transistor

7 Schaltskizze: Trockenmelder mit Transistor

8 Schaltskizze: Funktion: Trockenmelder mit Transistor

9 Schaltskizze: Funktion: Wird der Berührungs-Sensor im Steuerkreis nicht getrocknet, so leuchtet im Arbeitskreis die Lampe nicht Trockenmelder mit Transistor

10 Schaltskizze: Funktion: Wird der Berührungs-Sensor im Steuerkreis nicht getrocknet, so leuchtet im Arbeitskreis die Lampe nicht. Wird der Berührungs-Sensor im Steuerkreis getrocknet, so leuchtet im Arbeitskreis die Lampe Trockenmelder mit Transistor

11 Schaltskizze: Aufbau: Trockenmelder mit Transistor

12 Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern: Trockenmelder mit Transistor

13 Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern: 1. Spannungsteiler (Arbeitskreis): Lampe und Transistor 2. Spannungsteiler (Steuerkreis): Drehwiderstand R 1 und Berührungs-Sensor R Trockenmelder mit Transistor

14 Schaltskizze: Aufbau:Die Schaltung besteht aus 2 zueinander parallelen Spannungsteilern: Bei nicht getrocknetem Berührungs-Sensor wird der Drehwiderstand so eingestellt, dass der Transistor den Arbeitskreis sperrt und die Lampe nicht brennt. U 2 < 0,7 V Trockenmelder mit Transistor 1. Spannungsteiler (Arbeitskreis): Lampe und Transistor 2. Spannungsteiler (Steuerkreis): Drehwiderstand R 1 und Berührungs-Sensor R 2

15 Erklärung: Trockenmelder mit Transistor

16 Erklärung: Trockenmelder mit Transistor

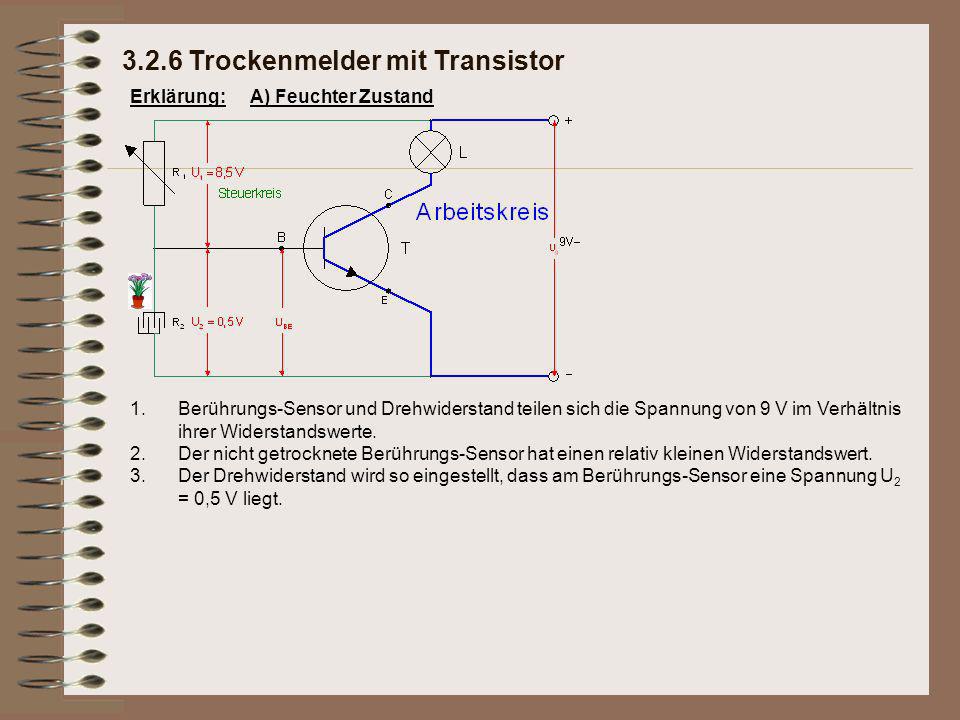

17 Erklärung:A) Feuchter Zustand Trockenmelder mit Transistor

18 Erklärung: 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte Trockenmelder mit Transistor A) Feuchter Zustand

19 Erklärung: Trockenmelder mit Transistor A) Feuchter Zustand 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der nicht getrocknete Berührungs-Sensor hat einen relativ kleinen Widerstandswert.

20 Erklärung: Trockenmelder mit Transistor A) Feuchter Zustand 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der nicht getrocknete Berührungs-Sensor hat einen relativ kleinen Widerstandswert. 3.Der Drehwiderstand wird so eingestellt, dass am Berührungs-Sensor eine Spannung U 2 = 0,5 V liegt.

21 Erklärung: Trockenmelder mit Transistor A) Feuchter Zustand 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der nicht getrocknete Berührungs-Sensor hat einen relativ kleinen Widerstandswert. 3.Der Drehwiderstand wird so eingestellt, dass am Berührungs-Sensor eine Spannung U 2 = 0,5 V liegt. 4.Da Basis und Emitter des Transistors parallel zum Berührungs-Sensor geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V.

22 Erklärung: Trockenmelder mit Transistor A) Feuchter Zustand 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der nicht getrocknete Berührungs-Sensor hat einen relativ kleinen Widerstandswert. 3.Der Drehwiderstand wird so eingestellt, dass am Berührungs-Sensor eine Spannung U 2 = 0,5 V liegt. 4.Da Basis und Emitter des Transistors parallel zum Berührungs-Sensor geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V. 5.Der Transistor sperrt den Arbeitsstromkreis.

23 Erklärung: Trockenmelder mit Transistor A) Feuchter Zustand 1.Berührungs-Sensor und Drehwiderstand teilen sich die Spannung von 9 V im Verhältnis ihrer Widerstandswerte. 2.Der nicht getrocknete Berührungs-Sensor hat einen relativ kleinen Widerstandswert. 3.Der Drehwiderstand wird so eingestellt, dass am Berührungs-Sensor eine Spannung U 2 = 0,5 V liegt. 4.Da Basis und Emitter des Transistors parallel zum Berührungs-Sensor geschaltet sind, liegt zwischen Basis und Emitter eine Spannung U BE = 0,5 V. 5.Der Transistor sperrt den Arbeitsstromkreis. 6.Die Lampe im Arbeitskreis leuchtet nicht.

24 Erklärung: Trockenmelder mit Transistor

25 Erklärung:B) Trockenheit Trockenmelder mit Transistor

26 Erklärung: 1.Wird der Berührungs-Sensor getrocknet, so erhöht sich sein Widerstandswert Trockenmelder mit Transistor B) Trockenheit

27 Erklärung: Trockenmelder mit Transistor B) Trockenheit 1.Wird der Berührungs-Sensor getrocknet, so erhöht sich sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 1 unverändert.

28 Erklärung: Trockenmelder mit Transistor B) Trockenheit 1.Wird der Berührungs-Sensor getrocknet, so erhöht sich sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 1 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2.

29 Erklärung: Trockenmelder mit Transistor B) Trockenheit 1.Wird der Berührungs-Sensor getrocknet, so erhöht sich sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 1 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. 4.U 1 wird kleiner, dadurch wird U 2 > 0,7 V.

30 Erklärung: Trockenmelder mit Transistor B) Trockenheit 1.Wird der Berührungs-Sensor getrocknet, so erhöht sich sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 1 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. 4.U 1 wird kleiner, dadurch wird U 2 > 0,7 V. 5.Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V.

31 Erklärung: Trockenmelder mit Transistor B) Trockenheit 1.Wird der Berührungs-Sensor getrocknet, so erhöht sich sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 1 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. 4.U 1 wird kleiner, dadurch wird U 2 > 0,7 V. 5.Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V. 6.Der Transistor gibt den Arbeitskreis frei.

32 Erklärung: Trockenmelder mit Transistor B) Trockenheit 1.Wird der Berührungs-Sensor getrocknet, so erhöht sich sein Widerstandswert. 2.Da der Drehwiderstand nicht verändert wird, ist R 1 unverändert. 3.Das Verhältnis der Widerstandswerte hat sich verändert, daher verändern sich die Teilspannungen U 1 und U 2. 4.U 1 wird kleiner, dadurch wird U 2 > 0,7 V. 5.Zwischen Basis und Emitter des Transistors liegt eine Spannung U BE > 0,7 V. 6.Der Transistor gibt den Arbeitskreis frei. 7.Die Lampe im Arbeitskreis leuchtet.
