1 Saia ® Systemkatalog Kapitel A2 – Bedienen und Beobachten

2 2 Übersicht der Typen und Größen Saia ® Web Panel MB Standardgeräte Saia ® pWeb Panel mit programmierbarem Logik Kontroller Saia ® Funktions-HMI Visualisieren und Bedienen mit vorgefertigten Funktionen Geräte mit Saia ® COSinus – Control Operating System Windows Geräte mit Microsoft- Windows-Operating- System Systemkatalog | Kapitel A2 – Bedienen und Beobachten

3 3 Web Technologie Die Kombination aus Offenheit, Weltstandards und Universalität Verschiedene Anlagenteile von einem Gerät an einem Ort visualisieren oder steuern Die Verbindung zwischen Bediengeräten und Servern ist über jede physikalische Verbindung, welche das http-Protokoll transportieren kann, möglich Systemkatalog | Kapitel A2 – Bedienen und Beobachten

4 4 Standard Saia ® Web Panel MB Displaygrößen von 5.0 bis 12.1 Hauptmerkmale Große Auswahl an Displaygrößen, Farb-TFT-Display, VGA- oder SVGA- Auflösung Schnelle und einfache Inbetriebnahme ohne zusätzliche Anwendungen mit internem Setup-Menü Verbindung zum Web-Server über Ethernet oder seriell Displaygrößen PCD7.D450WTPFPCD7.D457VTCF PCD7.D410VTCFPCD7.D412DTPF Geräteaufbau 5 5,7 / 10,4 12,1 Systemkatalog | Kapitel A2 – Bedienen und Beobachten

5 5 Saia ® pWeb Panel MB Zwei Funktionen in einem Gerät 10.4 PCD7.D410VT5F 12.1 PCD7.D412DT5F 5.7 PCD7.D457VT5F Logik Kontroller für Automatisierungen Programmierbar mit Saia ® PG5 Displaygrößen Port Ethernet Switch bietet gute Anbindungsmöglichkeiten Systemkatalog | Kapitel A2 – Bedienen und Beobachten Visualisierung von Web Seiten mit Saia ® Micro-Browser

6 6 Anwendungsfälle für Saia ® pWeb Panel MB Programmierbare Micro-Browser Panels S-Bus Ethernet Datenkonzentrator Die Logik ermöglicht, Werte und Statusinformationen einer großen Anzahl angeschlossener Saia ® PCD Automationsstationen zu sammeln, verknüpfen und anschließend auf einer höheren Ebene zu visualisieren. Die programmierbaren Web-Panels ermöglichen den Aufbau von dezentralen Automatisierungssystemen mit geringem Platzbedarf. Dezentralisierte Automation SCADA SystemLogic Controller Systemkatalog | Kapitel A2 – Bedienen und Beobachten

7 7 Saia ® Funktions-HMIs mit vorgefertigter Applikation und Funktion ab Werk Standardmäßig werden Saia ® Funktions-HMIs, wie der Energy Manager, mit einer Anwendungssoftware, die bereits ohne Programmierung vollständig funktionell ist ausgeliefert. Saia ® S-Energy Manager Saia® COSinus Hardware Anwender Applikation Funktion Applikation Funktions-HMI Saia® S-Energy Manager Vorkonfigurierte Webpages Funktionen: Vergleich zwischen Zähler und Perioden 15 min Energiekontrolle (Emax-Lastabwurf) Unterstützt bidirektionelle Zähler Automatische Daten- und Alarm Automatisches sammeln von angeschlossenen S- Bus Zähler Speichern der gesammelte Daten in Excel kompatibel.csv-Dateien Die grundlegende Funktionalität ist bereits in dieser Software enthalten und verkürzt den eigenen Ent- wicklungszyklus maßgelblich. Systemkatalog | Kapitel A2 – Bedienen und Beobachten

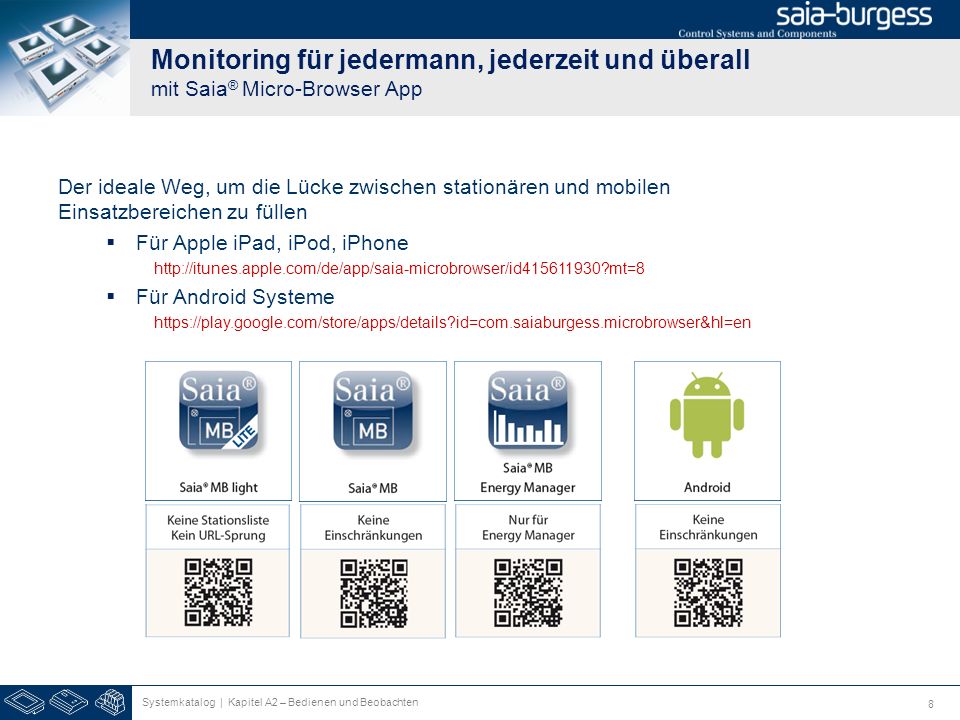

8 8 Monitoring für jedermann, jederzeit und überall mit Saia ® Micro-Browser App Der ideale Weg, um die Lücke zwischen stationären und mobilen Einsatzbereichen zu füllen Für Apple iPad, iPod, iPhone Für Android Systeme https://play.google.com/store/apps/details?id=com.saiaburgess.microbrowser&hl=en Systemkatalog | Kapitel A2 – Bedienen und Beobachten

9 9 Zubehör für Micro-Browser Panels Für alle Web-HMI-Geräte das passende Montage-Kit Durchgängige Montage-Kits für alle Panels Moderne Technik Einfache Wandmontage Ähnliche Systeme für On- und Wandmontage OEM oder spezielles Design Raum für individuelle Gestaltung. Kundenspezifische Front aus Aluminium, schwarz oder Holz für 5,7 "-Serie Einfaches und unauffälliges Design für anspruchsvolle Räume + = Systemkatalog | Kapitel A2 – Bedienen und Beobachten
