Texturen & Objekte Seminar: Visuelle Wahrnehmung Dozent: Dr. Alexander Schütz Referent: Henrik Gummert Datum: 23.06.2009.

Ähnliche Präsentationen


Präsentation zum Thema: "Texturen & Objekte Seminar: Visuelle Wahrnehmung Dozent: Dr. Alexander Schütz Referent: Henrik Gummert Datum: 23.06.2009."—  Präsentation transkript:

1 Texturen & Objekte Seminar: Visuelle Wahrnehmung Dozent: Dr. Alexander Schütz Referent: Henrik Gummert Datum:

2 Merkmale und Gegenstände in der visuellen Verarbeitung

3 Gliederung 1.Einführung 2.Die erste Stufe des Sehens 3.Höhere Stufen des Sehens 4.Das Modell visueller Verarbeitung 5.Klausurfragen 6.Quellen

4 1. Einführung Beispiel für visuelle Aufmerksamkeit Sucht das Fahrrad im folgenden Bild

5

6 Parallele Suche Bild ist vollständig, zeigt eine alltägliche Szene Erwartung über typische Position von Fahrrädern in städtischer Umgebung erleichtert Suche Sucht das Fahrrad erneut

7

8 Serielle Suche Bildschnipsel müssen nacheinander durchsucht werden Dauert für gewöhnlich länger, als parallele Suche Wissen über die Welt beschleunigt Wahrnehmung, senkt Fehlerquote

9 Verarbeitungsstufen für die visuelle Aufmerksamkeit (David C. Marr) 1.Ein Lichtmuster wird in eine Codierung umgewandelt 2.Repräsentation (Abbildung von Flächen und Körpern im Gehirn) 3.Identifikation von Objekten

10 2. Die erste Stufe des Sehens

11 Definition Voraufmerksame (präattentive) Ebene visueller Wahrnehmung Voraufmerksames Sehen zerlegt ein Bild in seine Merkmale Erkennt Form, Farbe, Orientierung, Krümmung, Parallelität, Verbindung und Bewegung

12 [1]

13 Beispiele zur präattentiven Wahrnehmung Wasserfalltäuschung: schaut man einige Minuten auf einen Wasserfall und dann auf das Ufer, meint man, es bewege sich in entgegengesetzter Richtung. Die visuellen Detektoren gewöhnen sich an eine bestimmte Bewegungsrichtung, unabhängig von dem sich bewegenden Objekt Grenzlinien: leicht zu ziehen, bei einfachen Unterschieden, schwer zu ziehen bei kombinierten Unterschieden

14 OOOVVV OVVOOV VOOOOV OVVVVO VVOOVO OOVOVV VVOVOV OVOOOV OOVVOV Einfacher Unterschied: Form Einfacher Unterschied: Farbe Kombin. Unterschied: Farbe u. Form nicht einheitlich Ein Versuch bei dem Leute gebeten wurden, Grenzlinien zwischen Bildbereichen zu bestimmen, um herauszufinden, was Menschen solche Grenzen ziehen lässt und was nicht.

15 Visuelle Suchaufgaben Ein Zielgegenstand (Target) soll möglichst schnell aus einer Häufung von Distraktoren (ablenkenden Gegenständen) auf einem Bild herausgesucht werden Parallele Suche: Gesamtes Bild wird simultan abgesucht, Anzahl der Distraktoren nicht relevant Serielle Suche: Dauer der Suche steigt linear an, je mehr Distraktoren verwendet werden

16 Links: parallele Suche, Anzahl der Distraktoren nicht relevant (unten grafisch dargestellt) Rechts: serielle Suche, Dauer der Suche steigt linear an, je mehr Distraktoren verwendet werden (unten grafisch dargestellt) [2]

17

18 Grundsätze Anfängliches Sehen codiert Schrägheit und Krümmung, jedoch nicht Vertikalität oder Geradheit. Vertikalen und geraden Zielen scheint ein Merkmal zu fehlen, das die benutzten Distraktoren besitzen Erhöhte Ähnlichkeit der Distraktoren verlängert die serielle Suche Ziel und Distraktoren sind nicht austauschbar die Suchdauer betreffend Fehlendes Element schwerer zu finden, als zusätzliches Element OOOQOO fällt eher auf QQQOQQ fällt später auf

19 [3] Fällt eher auf Fällt später auf

20 Schlussfolgerung Präattentive Wahrnehmung kann einzelne Unterschiede erkennen, nicht aber Kombinationen von Unterschieden

21 3. Höhere Stufen des Sehens

22 Gerichtete Aufmerksamkeit Fügt Merkmale eines Bildteils zu einer Repräsentation zusammen Kann nur einen bestimmten Ort fokussieren Areale unterschiedlicher Größe fokussierbar (je kleiner der Fokus, desto genauer lässt sich lokalisieren) Nicht auf räumlich separate Areale aufteilbar

23 Verknüpfungs-Täuschungen Beweise für die Relevanz gerichteter Aufmerksamkeit

24 5 X S T 7

25

26 ? ? ? Welche Farbe hatten die Buchstaben?

27

28 Habt ihr ein Dollarzeichen gesehen? ($)

29 Bottom Up & Top Down

30 3 farbige Formen, Zahl als Distraktor Danach Schwarz-Weiß-Maske und Schrägstrich, der Position des Targets angibt Farben wurden häufig falsch zugeordnet, wenn nur willkürliche Formen erwartet wurden Weniger Fehler, wenn den Formen Namen zugewiesen wurden (Möhre, See, Reifen) Bei vorheriger Namensgebung spielt Farbe eine untergeordnete Rolle

31 Verbindung der Merkmale Bottom-Up Prozess, erste Phase der Informationsverarbeitung, nicht durch gerichtete Aufmerksamkeit beeinflusst (geschieht unbewusst) Nach der Verbindung Top-Down Prozess; z.B. den Objekten Namen zuweisen (geschieht bewusst) Vorwissen und Erwartungen erleichtern den Einsatz der Aufmerksamkeit zur Merkmalsverknüpfung, rufen aber keine Verknüpfungs-Täuschungen hervor, diese werden scheinbar auf einer Verarbeitungsstufe gebildet, die nicht von vorhandenem Wissen beeinflusst wird.

32 Akten Für jedes wahrgenommene Objekt wird eine Akte mit allen Informationen darüber angelegt Vergleichbar mit Polizeiakte, wird immer auf den neuesten Stand gebracht, wenn sich das Objekt verändert. (Wenn man zum Beispiel einen Vogel betrachtet, der sich putzt oder die Flügel ausbreitet und somit seine Form und seine Größe verändert, bleibt er doch das gleiche Objekt und wird nicht ob der geänderten Form als ein neues Objekt wahrgenommen.) Nachgewiesen durch Test, bei dem Buchstaben kurz in der Mitte zweier rotierender Rahmen aufleuchteten (zeitl. Und räuml. Abstände dabei in einem Rahmen gleich bleibend) Neuer Buchstabe benötigt länger, um erkannt zu werden

33 Priming: präattentives Sehen erleichtert die Wiedererkennung eines bekannten Objektes, wenn alte und neue Repräsentation zueinander passen (Zeit zum Identifizieren kürzer, wenn Buchstabe gleich bleibend)

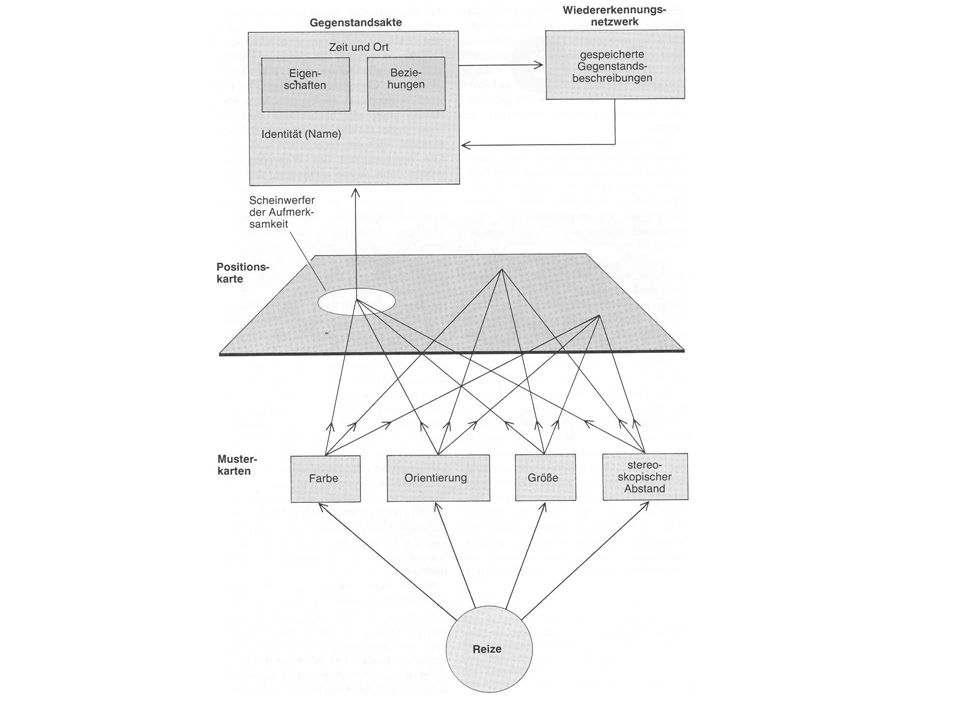

34 4. Das Modell visueller Verarbeitung

35

36 Musterkarten codieren (präattentiv) einfache, zweckmäßige Eigenschaften Gerichtete Aufmerksamkeit wählt an bestimmten Positionen Merkmale aus, die an bestimmten Orten vorhanden sind Später werden Akten über die Objekte angelegt, welche die Wiedererkennungszeit verkürzen Akten werden mit gespeicherten Daten aus Wiedererkennungsnetzwerk verglichen Das Netzwerk vereinigt Merkmale, Verhalten, Namen und Bedeutung vertrauter Gegenstände

37 5. Klausurfragen Was erkennt präattentive Wahrnehmung und wo sind ihre Grenzen? Was ist der primäre Unterschied zwischen der ersten Ebene des Sehens und höheren Ebenen?

38 6. Quellen [1] Preim, Bernhard; Bade, Ragnar: Visual Perception, Visualization Lecture SoSe 2007, University of Magdebourg [2] Jochen Müsseler / Wolfgang Prinz (2002). Allgemeine Psychologie. Heidelberg: Spektrum Akademischer Verlag [3] muenster.de/inst3/AEMortensen/Lehre/VisWahrnSS04/Handzettel/Ref 5_Thesenpapier.pdfhttp://wwwpsy.uni- muenster.de/inst3/AEMortensen/Lehre/VisWahrnSS04/Handzettel/Ref 5_Thesenpapier.pdf [alle anderen Bilder] Treisman, A. (1992). Merkmale und Gegenstände in der visuellen Verarbeitung. In Wolf Singer, Gehirn und Kognition. (S ). Heidelberg:Spektrum Akademischer Verlag

39 Texturwahrnehmung

40 Gliederung 1.Einführung 2.Texturunterscheidung 3.Abschließende Frage 4.Klausurfragen 5.Quellen

41 1.Einführung Forschungsansatz: Grenzen der Texturwahrnehmung des visuellen Systems aufdecken Wahrnehmungsaufgaben, die die Potenz des VS übersteigen, sollen diese Grenzen aufzeigen Nur reine Wahrnehmung untersucht, ohne Kognition

42 Reine Wahrnehmung, die nicht durch kognitive Prozesse unterstützt werden muss. (Dis-)Kontinuität sofort sichtbar. Reine Wahrnehmung

43 Erste Figur besteht aus einer durchgehenden, in sich geschlossenen Linie, zweite Figur aus zwei getrennten Linien (nicht wahrnehmbar ohne besondere Aufmerksamkeit, keine reine Wahrnehmung)

44 Symmetrie

45 Wiederholung

46

47 Wiederholung & Symmetrie Linkes Muster zufällig, mittleres Muster besteht aus 4 identischen Quadranten, rechtes Muster entsteht, wird einer der Quadranten des mittleren Musters an der Mittelsenkrechten gespiegelt und das so entstandene Bild erneut an der horizontalen Achse gespiegelt (Symmetrie wird sichtbar)

48 Wahrnehmung von Symmetrie und Wiederholung Ob Symmetrie wahrgenommen wird, ist von symmetrischen Zellpaaren entlang der Symmetrieachse abhängig Periodizität wird wahrgenommen, wenn der Abstand zwischen den Musterwiederholungen nicht zu groß ist größere Wiederholungsabstände / Komplexität Überlastung des visuellen Systems

49 Gründe für Beschränkung des vis. Wahrnehmungssystems Analyse einer Bildeigenschaft geht über die Verarbeitungsmöglichkeiten des Wahrnehmungssystems hinaus Wahrnehmung von Bildeigenschaften war evolutionär nicht relevant, hat nicht zum Überleben beigetragen

50 2. Texturunterscheidung Ein Minimum mehr an Komplexität, macht die Unterscheidung von Texturen unmöglich Statistik 1. Ordnung: Dichteschwankung (Menge) Statistik 2. Ordnung: Schwankung der Körnigkeit (Abstand) Texturen, die in ihren Statistiken dritter und höherer Ordnung (bspw. gespiegelte) voneinander abweichen, können nicht voneinander unterschieden werden

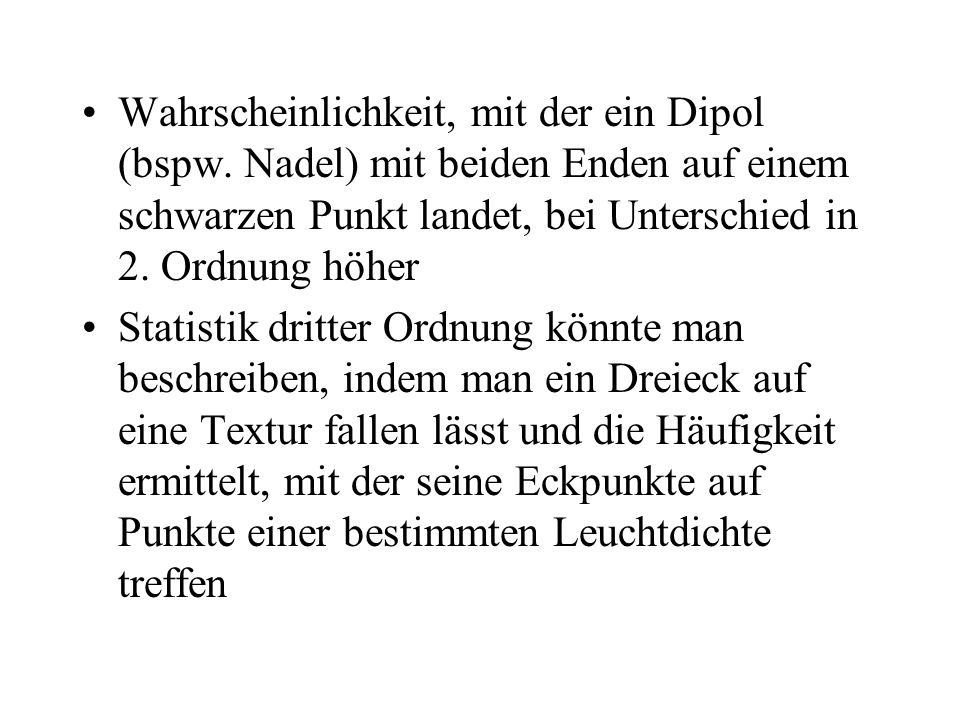

51 Wahrscheinlichkeit, mit der ein Dipol (bspw. Nadel) mit beiden Enden auf einem schwarzen Punkt landet, bei Unterschied in 2. Ordnung höher Statistik dritter Ordnung könnte man beschreiben, indem man ein Dreieck auf eine Textur fallen lässt und die Häufigkeit ermittelt, mit der seine Eckpunkte auf Punkte einer bestimmten Leuchtdichte treffen

52 Texturdiskrimination Zeigt man dieses Bild nur kurz, wird eher links als rechts die sich abhebende Fläche erkannt. Dies wird von Julesz als Texturdiskrimination bezeichnet.

53 Texturunterscheidung

54 Unterschied in Statistik 2. Ordnung Gleiche Anzahl schwarzer Punkte (1.Ordnung), rechts Punkte mind. 10 Punktdurchmesser auseinander (2.Ordnung)

55 Markoff Prozess Markoff-Prozesse nur eindimensional, benötigen mindestens 3 Leuchtdichtewerte (schwarz, grau, weiß), dienen der Erstellung solcher Muster, spezielle Klasse von stochastischen Prozessen Links: Unterschied in Statistik 3.Ordnung, nur bei sehr genauer Betrachtung sind links Streifen gleicher Leuchtdichte erkennbar, rechte Hälfte praktisch streifenfrei Rechts: Unterschied in Statistik 2.Ordnung

56 Merkmalsdetektoren Neurophysiologische Untersuchungen: visuelle Systeme von Katzen und Affen besitzen Detektoren für lokale Formen Merkmalsdetektoren: Neuronen, die nur dann feuern, wenn in einem begrenzten Netzhautbereich um sie herum Flecken und Liniensegmente mit bestimmten Eigenschaften auftreten Komplexe und hyperkomplexe Merkmalsdetektoren (höhere cortikale Regionen): ermöglichen komplexes Formensehen

57 Herstellung von Texturen ohne Markoff Prozess

58 Modell ermöglicht Erstellung von Mikromustern mit identischen Statistiken 2. Ordnung, jeder Dipol der zwei Scheiben in a berührt, hat einen Dipol gleicher Länge, der zwei Scheiben in b berührt Mikromuster unterscheiden sich in Statistiken 3. Ordnung, weil ein Dreieck (bspw. KLQ) in a auf eine Weise platziert werden kann, wie in b nicht möglich

59 Texturpaare aus Mikromustern Links: zufällig gedrehte, aber regelmäßig verteilte Mikrom. Mitte: zufällig gedrehte, zufällig verteilte Mikromuster Rechts: Anordnung wie links, unscharf gemacht, ändert Statistik 2. Ordnung, Texturunterscheidung leichter

60

61 Liniendetektoren Weiteres Paar von Mikromustern, umgedrehtes T & Rechteck Können laut Julesz wahrscheinlich Liniendetektoren (wie im visuellen System von Katzen und Affen) im visuellen System des Menschen erregen

62 Mikromuster Liniendetektoren Links: Muster regelmäßig verteilt, zufällig gedreht Mitte: Muster zufällig verteilt, zufällig gedreht Rechts: regelmäßig verteilt, nur 2 Rotationen zulässig (0° & 90°), Bildung langer Linien möglich

63 Mikromuster Liniendetektoren

64 Schlussfolgerung Schon bei regelmäßiger Anordnung von Mikromustern ist die Texturunterscheidung schwierig bis unmöglich, bei zufälliger Anordnung noch schwieriger Einfache Punkt- und Liniendetektoren im visuellen System des Menschen tragen wenig zur Texturunterscheidung bei Komplexe und hyperkomplexe Merkmalsdetektoren erleichtern die reine Wahrnehmung bei der Texturunterscheidung nicht

65 Modell für lokale & globale Texturunterscheidung Links: genaues Betrachten und Erkennen lokaler Formen, Informationen von der Netzhaut durchlaufen eine Hierarchie von Detektoren, die das Erkennen möglich machen Rechts: globale Texturunterscheidung, Einheit für Texturdiskrimination fasst Ausgänge einfacher Merkmalsdetektoren paarweise zusammen, wären mehr als 2 Einheiten mit der nächsten Stufe verbunden, könnten auch Statistiken höher als zweiter Ordnung verarbeitet werden

66 Vollständige Erfassung der Statistik 2. Ordnung möglicherweise nicht notwendig für Unterscheidung, relevant nur einige daraus ableitbare statistische Parameter. Obiges Bild macht Unterscheidung der Texturpaare nahezu unmöglich, obwohl verschiedene Statistiken 2. Ordnung

67 Mikromuster im türkisen Quadrat = Spiegelung des umgebenden Mikromusters, beide Mikromuster nicht zufällig in alle Richtungen gedreht verschiedene Statistiken 2. Ordnung (Dipol Statistiken), dennoch fast nicht zu unterscheiden

68 Modell für lokale & globale Texturunterscheidung Der Mechanismus der Texturdiskrimination kann die Ausgänge von höchstens zwei einfachen Merkmalsdetektoreinheiten vergleichen Möglicherweise gehen in den Prozess nur Statistiken erster Ordnung von versch. einfachen Merkmalsdetektoren ein, die hinsichtlich Durchmesser, Breite, Länge oder Orientierung zusammengefasst werden können

69 3. Abschließende Frage Warum haben sich während der Evolution für das Sehen zwei Systeme entwickelt, eines für das lokale Erkennen von Formen, ein anderes für die globale Wahrnehmung? Antwort: Aufgrund der fundamentalen Dichotomie der Wahrnehmung, Dinge in Figur und Grund zu zerlegen – jedes Objekt kann entweder als Figur oder als Grund gesehen werden, nie beides auf einmal Die globale Texturwahrnehmung ist als allgemeiner Prozess zu betrachten, der die Wahrnehmung aller Dinge umfasst, die nicht im Zentrum unserer Aufmerksamkeit liegen.

70 4. Klausurfragen Worin unterscheiden sich Statistiken 1. und 2. Ordnung? Was sind Merkmalsdetektoren?

71 5. Quellen Alle Bilder aus: Julesz, B.: Texturwahrnehmung. In: Spektrum der Wissenschaft: Wahrnehmung und visuelles System. (S ) Heidelberg, 1986

72 Vielen Dank für eure Aufmerksamkeit!
