1 Direkte Wärmeerzeugung aus PV-Strom
heliaControl® DC Direkte Wärmeerzeugung aus PV-Strom

2 Neue Anwendungsform der Photovoltaik
, ohne Verwendung einer externen Stromversorgung und ohne Wechselrichter! E1 E2 E1 E2 E1 E2

3 Photovoltaik… ist langlebig und praxiserprobt
hat eine Funktionsdauer ≥ 30 Jahre dient zur Energiegewinnung im Netzparallelbetrieb oder Direkteinspeisung für Speicherung in Batterien für Inselbetrieb (netzferne Anwendungen)

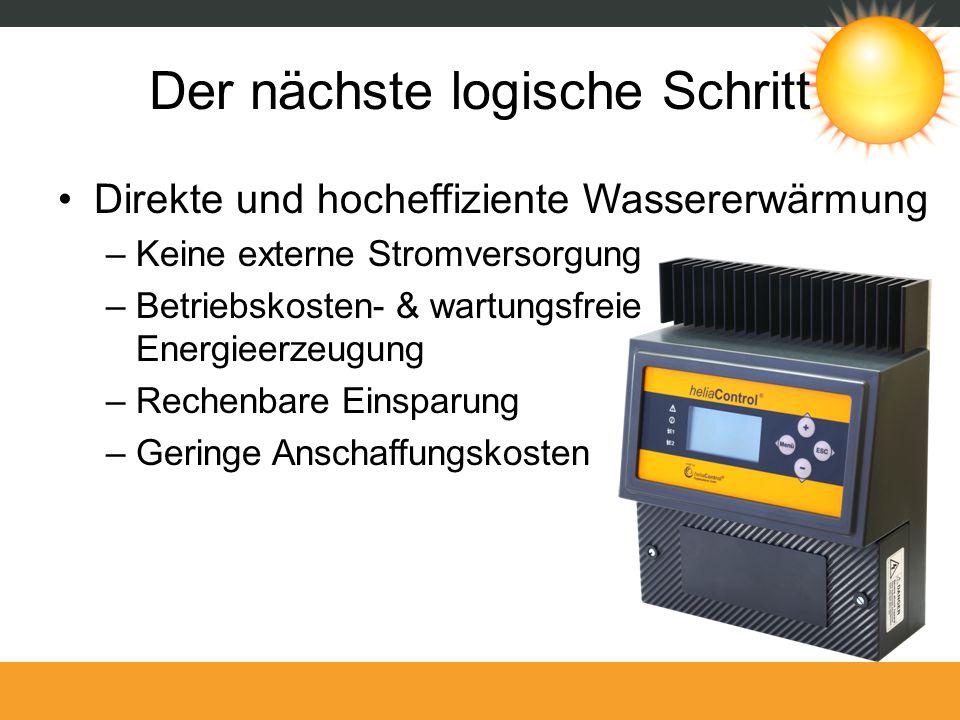

4 Der nächste logische Schritt
Direkte und hocheffiziente Wassererwärmung Keine externe Stromversorgung Betriebskosten- & wartungsfreie Energieerzeugung Rechenbare Einsparung Geringe Anschaffungskosten

5 Energieeinsatz zur Erzeugung von 1 kWh Netto-Nutzenergie
160% 148% 133% 100% 0%

6 Aktuelle Einsparung pro Jahr
€ 415 € 392 € 373 Berechnungen auf Basis 4kWP Anlage und von Wirkungsgrad Daten der Arbeitsgemeinschaft Energiebilanzen – Stand / BDH – Bundesindustrieverband Deutschland, Haus-, Energie- und Umwelttechnik. Tagespreise Pellets 270€ / Tonne, Gas 7ct / kWh Stand 1/2014

7 Technische Details Hohe Leistungsbandbreite bis 5 kW PV-Leistung
Dauerleistung 4,65 kW Spitzenleistung 5,8 kW Hocheffizientes 2-Kreissystem Datenlogger integriert Wirkungsgrad: 4kW / 99,6% 1kW / 99,0%

8 23 Tage kostenloses Warmwasser
Gewinn / Verlust kWh/Jahr 23 Tage kostenloses Warmwasser 200 kWh/Jahr 16 kWh/Jahr Vorteil des Wirkungsgrades (η) von „heliaControl® DC“ im Vergleich zu einem „Netzeinspeise Wechselrichter“, bei einer 4 kWP Anlage und 8 kWh Warmwasserbedarf pro Tag (4 Personen Haushalt).

9 Speicherdimensionierung
kWP Anlage Speichervolumen (60°C max.) E-Heizeinsatz Leistung 1 kW bis 1,5 kW 300 Liter 1 (Unten) 3,0 kW 2 kW bis 2,5 kW 500 Liter 2 (Oberes Drittel und unten) 3,0 bis 4,5 kW 3 kW bis 3,5 kW 800 Liter 4,5 bis 6,0 kW 4 kW bis 5 kW 800 bis 1000 Liter 6,0 kW Darf der Speicher auf über 60°C erwärmt werden, kann das Volumen reduziert werden, oder die kWP Anlage kann größer sein. Sollte durch Erreichen der maximal zulässigen Speichertemperatur die PV-Anlage abschalten, reduziert das nicht die Lebensdauer der Anlage!

10 Beispielrechnungen 2 kWp mit einem 500 Liter Warmwasserspeicher;
Temperaturdifferenz: Erwärmung von 15°C auf 60°C = 45 Kelvin (°C) ; Schönwetterperiode mit anschließender Schlechtwetterlage in der täglich nur 2,5kWh produziert werden. Wie viele Tage kann der Speicher mit 4 kWh Überschuss beladen werden? kW=500*45/860=26,16/4 = 6,54 Tage, dann ist der Speicher auf 60°C geladen. Wie viele Tage reicht die Speicherladung, wenn täglich nur 2,5 kWh nachgeladen werden? 8 kWh Warmwasserbedarf - 2,5 kWh PV-Ertrag = 5,5 kWh aus Speicherladung. Die Speicherladung beträgt 26,16 kWh/5,5 kWh = 4,75 Tage. Energiekostenersparnis: Abhängig vom Jahresnutzungsgrad des Wärmeerzeugers (siehe Tabelle 1 in der PowerPoint „heliaControl® Wirtschaftlichkeit“) ist die Wirkung 129 % (F=1,29) bis % (F=1,66). Eingesparte Bruttoenergie: Eine 2 kWp Anlage produziert ca kWh im Jahr. Die Wirkung ist bei 129 % = 2000 kWh mal 1.29 = 2580 kWh und bei 166 % = 2000 kWh mal 1.66 = 3320 kWh

11 Beispiel: 1 Speicher, 2 E-Stäbe

12 Beispiel: 2 Speicher, 2x1 E-Stab

13 Beispiel: 2 Speicher, 2x2 E-Stäbe

14 … und wer‘s jetzt nicht kauft,
Erlauftalstrasse 28 3251 Purgstall an der Erlauf Technische Auskunft: Generalvertrieb: … und wer‘s jetzt nicht kauft, ist selber Schuld!
