2014 Inverter Erdwärmepumpen der nächsten Generation.

Ähnliche Präsentationen


Präsentation zum Thema: "2014 Inverter Erdwärmepumpen der nächsten Generation."—  Präsentation transkript:

1 2014 Inverter Erdwärmepumpen der nächsten Generation

2 Warum wollen Sie für etwas bezahlen, was Ihnen die Natur
Kostenlos schenkt ? Einfach durch ecoGEO Geothermie die Erdwärme

3 “Erdwärmepumpen ecoGEO” 2 Konfiguration der Wärmepumpen
Inverter “Erdwärmepumpen ecoGEO” 2 Konfiguration der Wärmepumpen ● Basic, ohne Warmwassertank ● Compact, mit 170 L Warmwassertank

4 2 verschiedene Ausführungen: Basic und Compact
ecoGEO B ecoGEO C

5 - - 1 2 Basic B 3 ecoGEO 1 2 Compact C 3 3-12 kW 5-22 kW 3-12 kW

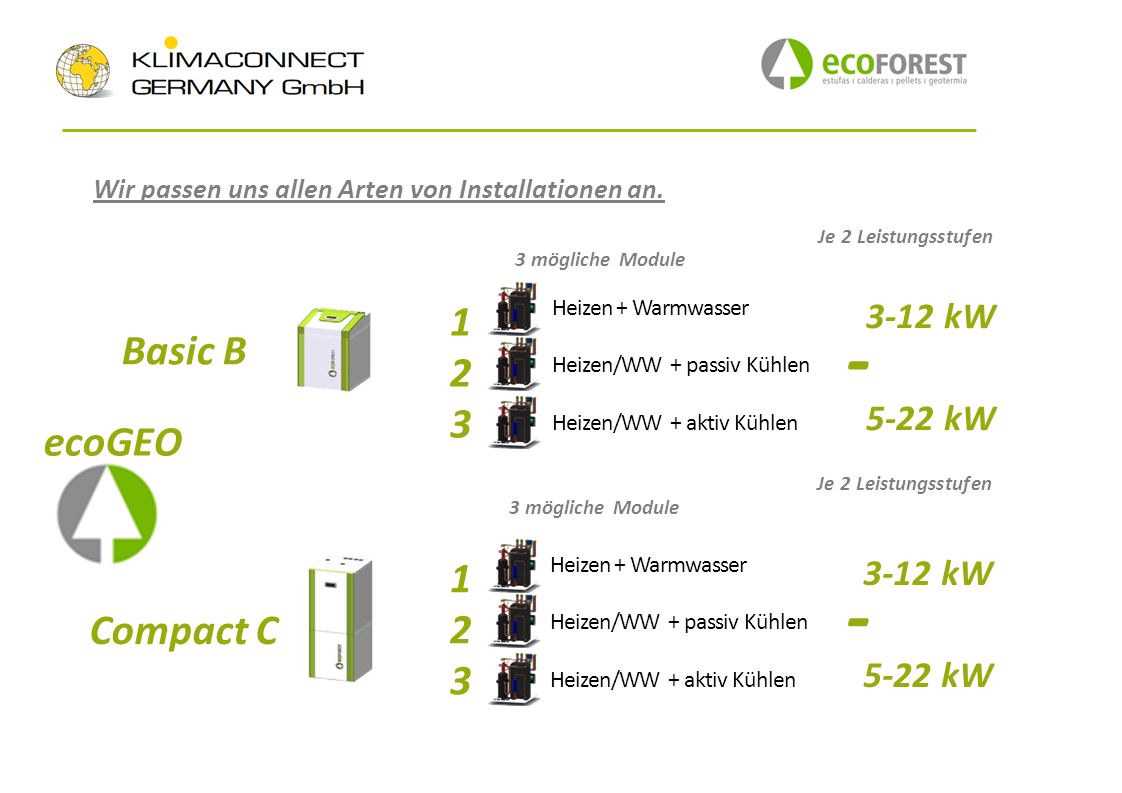

Wir passen uns allen Arten von Installationen an. Je 2 Leistungsstufen 3 mögliche Module 3-12 kW 5-22 kW 1 2 3 Heizen + Warmwasser Heizen/WW + passiv Kühlen Heizen/WW + aktiv Kühlen - Basic B ecoGEO Je 2 Leistungsstufen 3 mögliche Module 3-12 kW 5-22 kW 1 2 3 Heizen + Warmwasser Heizen/WW + passiv Kühlen Heizen/WW + aktiv Kühlen - Compact C

6 Wir bieten 3 Module, die sich allen Bedürfnissen anpassen.
Heizung Warmwasser Modul 2 Heizung Warmwasser Passiv kühlen Modul 3 Heizung, Warmwasser Aktiv kühlen durch Zyklusumkehrung

7 Hoher Mehrwert ► Hauptbestandteile
Speziell entwickelte Scroll Kompressoren und Inverter von COPELAND Wärmerückgewinnung am Inverter  Asymmetrische Plattenwärmetauscher von ALFA LAVAL  Vollwertige Steuerung und elektronisches Expansionsventil von CAREL  Drehzahlgeregelte, hocheffiziente Umwälzpumpen von WILO integriert (0-10V)  Steuer- und Regelungskomponenten von DANFOSS und EMERSON CONTROLS  Unsere eigenen Steuer- und Regelungsstrategien

8 hoher mehrwert – Erdwärmepumpen ecoGEO Basic & Compact
1 Copeland scroll verdichter Speziell für die Invertertechnik entworfen. Bietet eine weit höhere Effizienz als die traditionellen Verdichter. 2 ERSTER EUROPÄISCHER HERSTELLER MIT COPELAND INVERTERTECHNIK Die speziell entwickelten Scroll Verdichter bieten eine unübertroffene Leistung und sind die derzeit Besten auf dem Markt. Diese Technik hat Vorteile, die mit den traditionellen Wärmepumpen unerreichbar sind. Kompaktere und preiswertere Installation, da auf einen Pufferspeicher verzichtet werden kann. - Geringerer Stromverbrauch, deutlich bessere JAZ - Höhere Beständigkeit und Zuverlässigkeit einphasiger Anschluss Das renommierte Institut AIT (Austrian Institute of Technology) hat unsere Wärmepumpen mit dem höchsten bestehenden COP Werten für einphasige Wärmepumpen auf dem Markt zertifiziert. Eine 3-phasige Versorgung ist jedoch möglich. Wir empfehlen, auf versorgerabhängige Sondertarife zu verzichten um so frei in der Anbieterwahl zu sein. 4 COP 4,9 3 1 4 ELEKTRONISCHES Expansionsventil von carel Sie ermöglicht eine genauere Steuerung der Kühlmittelmenge, eine bessere Nutzung des Verdampfers und damit eine höhere Effizienz. 11 Nach EN 14511, B0⁰C/W35⁰C inkl. Zirkulationspumpen und Inverter WÄRMETAUSCHER MIT ASYMMETRISCHEN PLATTEN VON ALFA LAVAL Dies ist die neueste Entwicklung bei Plattenwärmetauschern. Das asymmetrische Design und das innovative Kühlmittelverteilungssystem Equalancer erlauben eine Einsparung von bis zu 15 % an der Wärmetauscherfläche und machen aus diesen Wärmetauscher den Marktführer. 6 Hocheffiziente und überdimensionierte Umwälzpumpen von Wilo (Energieklasse A) Die Zirkulationspumpen sind drehzahlgeregelt und passen sich den Heiz- oder Kühlbedürfnissen an. So wird der Energieverbrauch bei größter Effizienz und niedrigsten Kosten auf das Nötigste reduziert. Selbst bei großem Leistungsnetz sind keine zusätzlichen Umwälzpumpen nötig. 5 7 15 8 10 9 6 Integrierter 170 L Warmwasserspeicher aus Edelstahl (“Compact” Modelle) Integrierter Warmwasserspeicher mit geriffeltem und flexiblen Wellrohr-wärmetauscher. Die grosse Kontaktfläche (2,2 m²) verbessert die Wärmeübertragung und ermöglicht eine sehr kurze Erwärmungszeit. Die Basic Modelle (ohne Warmwasserspeicher) haben ein Drei-Wege-Ventil für die Erzeugung von Heizungs- und Warmwasser integriert. 7 8 Aktivkühlung durch kreislaufumkehr (Modul 3) Der Einbau eines 4-Wege-Ventils ermöglicht das Heizen und aktive Kühlen mit derselben Anlage ohne zusätzliche Installationen. Lediglich das Verteilsystem muß für die Kühlung geeignet sein. 9 Patentierte CHW technologie (Closed Hot Water production system) (Modul 3) Diese innovative Technologie basiert auf die Einführung eines dritten Wärmetauschers, der allein für die Warmwassererzeugung zuständig ist. Dadurch kann parallel aktiv gekühlt und Warmwasser aufbereitet werden. 5 2 13 14 3 12 integrierte Passivkühlung (Modul 2) Diese Wärmepumpe ermöglicht über einen dritten Wärmetauscher und zwei 3-Wege- Ventilen eine Passivkühlung. Weiteres Zubehör ist nicht notwendig. 10 Rückgewinnung der Wärme am Inverter Bietet eine zusätzliche und kostenlose Gewinnung von Heizenergie, die entscheidend dazu beiträgt einen höheren COP Wert zu erreichen. 11 Geräuscharm und Vibrationsarm Der Aufbau unserer Wärmepumpen wurde so gestaltet, dass alle Arten von Vibrationen aufgenommen werden. Zusammen mit den eingesetzten Schallisolierungen wird ein extrem geräuscharmer Bertrieb erzielt. 12 1 KÜHLMITTEL R410A Das beste Kühlmittel für Wärmepumpen. Von grosser Effizienz und praktisch ohne schädliche Auswirkungen auf die Umwelt. 13 elektRonische Druck- und Temperatursensoren in allen Kreisläufen INTEGRIERT Ermöglicht die permanente Anpassung der Wärmepumpe für den wirtschaftlichsten Betriebszustand. 15 sanftANLAUF Verhindert unwirtschaftliche Verbrauchsspitzen, die bei ungeregelten Kompressoren üblich sind. 14

9 Die einfachste Bauweise, deckt denWarmwasser- und Heizbedarf.
Modul 1 Die einfachste Bauweise, deckt denWarmwasser- und Heizbedarf. EVAP KOND KOMP V3V VE FILTER Warmwasser Heizung Rücklauf Warmwasser Zulauf-Brunnen Brunnen-Rücklauf

10 Grundprinzip der Wärmepumpe ecoGEO Basisversion im Winter
Leitungswasser Zulauf Warmwasser Rücklauf BRUNNEN Rücklauf Warmwasser 45-40º Bereich 1 Zulauf Heizung Rücklauf Heizung Zulauf Brunnen Bereich 2 35-30º 80-150m

11 Grundprinzip der Wärmepumpe ecoGEO Compact-Version im Winter
Leitungswasser Zulauf Warmwasser Rücklauf Brunnen Bereich 1 Zulauf Heizung Zulauf Brunnen Rücklauf Heizung Bereich 2

12 Modul 2 (mit Passiv-Kühlung)
Diese Modulversion sorgt für eine angenehme Klimatisierung vorallem in Gebieten, in den ein gemäßigtes Klima herrscht. KOMP EVAP KOND V3V FILTER VE IFP Rücklauf Warmwasser Zulauf Brunnen Warmwasser Rücklauf Brunnen

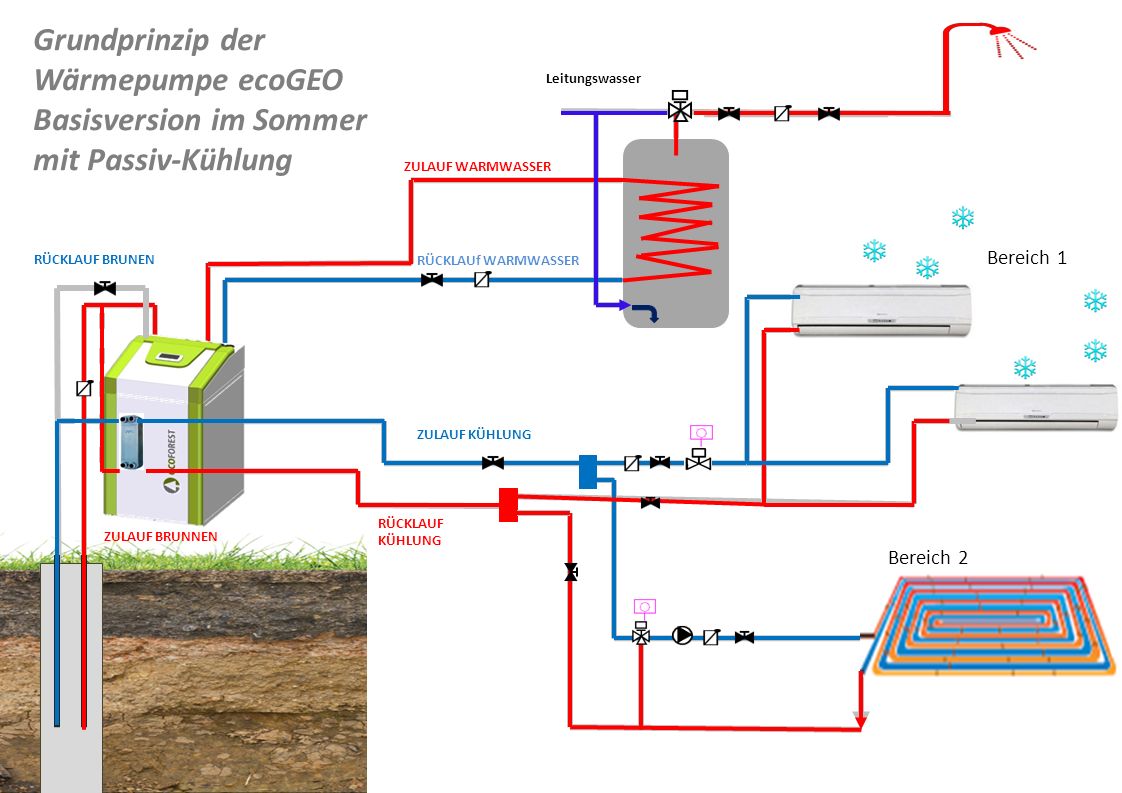

13 Grundprinzip der Wärmepumpe ecoGEO Basisversion im Sommer mit Passiv-Kühlung
Leitungswasser ZULAUF WARMWASSER RÜCKLAUF BRUNEN Bereich 1 RÜCKLAUf WARMWASSER ZULAUF KÜHLUNG RÜCKLAUF KÜHLUNG ZULAUF BRUNNEN Bereich 2

14 Modul 3 Die umfangreichste Version bietet neben Heizung und Warmwasser zusätzlich aktiv Cooling durch Zyklusumkehrung an. Diese Modulversion sorgt für eine angenehme Klimatisierung vorallem in Gebieten in den ein heißes Klima herrscht. KOND1 KOND2 EVAP FILTER VE V4V KOMP AR Warmwassser Heizung Rücklauf Warmwasser Zulauf Brunnen Rücklauf Brunnen Gleichzeitige Bereitstelllung von Warmwasser mit Heizung und Kühlung Ohne zusätzliches installieren von Zusatzmodulen, die Effizienz erhöhen und die Kosten senken.

15 Grundprinzip der Wärmepumpe ecoGEO Basisversion im Sommer
Leitungswasser ZULAUF WARMWASSER RÜCKLAUF BRUNNEN RÜCKLAUF WARMWASSER 45-40º Bereich 1 ZULAUF HEIZUNG RÜCKLAUF HEIZUNG ZULAUF BRUNNEN Bereich 2 35-30º 80-150m

16 Grundprinzip der Wärmepumpe ecoGEO Basisversion im Sommer
Leitungswasser ZULAUF WARMWASSER BEREICH 1 RÜCKLAUF BRUNNEN RÜCKLAUF WARMWASSER 7-12º ZULAUF KÜHLUNG ZULAUF BRUNNEN RÜCKLAUF KÜHLUNG BEREICH 2 18-20º 80-150m

17 Grundprinzip der Wärmepumpe ecoGEO Compactversion im Sommer
Leitungswasser ZULAUF WARMWASSER RÜCKLAUF BRUNNEN Bereich 1 ZULAUF KÜHLUNG ZULAUF BRUNNEN RÜCKLAUF KÜHLUNG Bereich 2

18 Modulierende Wärmepumpe
● 3 – 12 kW ● 5 – 22 kW In Abhängigkeit zu Quellentemperatur und Drehzahl.

19 Neuer drehzahlgeregelter Scroll-Kompressor mit speziell für Wärmepumpen entwickelte Inverter Technologie von Copeland

20 Vorteile des Kompressors: Scroll‐Kompressoren mit variabler
Drehzahl -Steigert die Lebensdauer und Zuverlässigkeit -Geringerer Stromverbrauch -Mehr Komfort, deckt nur den aktuellen Leistungsbedarf -Kompakte und wirtschaftliche Anlagen, da Pufferspeicher und externe Regeleinrichtungen nicht erforderlich sind. cos φ Korrektur -Reduziert den Stromverbrauch Soft Start Leistungsbegrenzung des Kompressors möglich -Schützt vor möglichen Überspannungen, und vermeidet Verbrauchsspitzen -Extrem niedriger Anlaufstrom ‐Senkt die Energiekosten durch genaue Anpassung des Wärmebedarfs Ein-Phasen‐Anschluß , jedoch -Der Kompressor arbeitet mit 3-Phasen (mit all den Drehstrom Kompressor (ecoGeo 3-12) Vorteilen von 3-Phasen , wie z.B. Laufruhe), der Anschluß kann aber 1-phasig sein. Die richtige Umsetzung macht der Inverter.

21 CHW Technologie Unser patentiertes CHW (Closed Hot Water) Verfahren basiert auf einem dritten Wärmetauscher zur Trinkwassererwärmung. Durch Ausleitung an der heißesten Stelle im Prozess ist nur ein kleiner Temperatursprung zum Brauchwasserniveau nötig. Dieses Verfahren bewirkt eine sehr hohe Effizienz und eine außerordentlich gute Einschichtung ins Warmwassersystem. Gleichzeitige Erzeugung von Heiz‐ und Warmwasser oder Kühl‐ und Warmwasser oder nur Warmwasser ist möglich. (je nach Modul) Bei GeoAir Wärmepumpen wird dieser Wärmetauscher verwendet, um die Abtauung des Außenmoduls zu gewährleisten.

22 Einfachste Installation
Beide Ausdehnungsgefäße für Sole‐ und Heizkreise sind in der kompakten Anlage integriert. Durch die modulierende Leistungsregelung kann auf einen Pufferspeicher verzichtet werden. Auch die integrierten Umwälzpumpen erleichtern die Installation ungemein. (Hohe Kosten- und Arbeitsersparnis) Aktive Kühlung durch Prozessumkehr ist ohne externe Module möglich.

23 Rückgewinnung der entstehenden Wärme im Inverter
Wir nutzen die zusätzliche und kostenlose Wärmeenergie, was entscheidend dazu beiträgt den höchsten COP in unseren Wärmepumpen zu erreichen. Wir leiten die Abwärme des Inverters mittels eines passiven Wärmetauscher direkt in den Heizwasserkreislauf. Die üblichen elektrischen Lüfter sind nicht nötig. Inverter liquid cooling system

24 Benutzerfreundliche Bedienerdisplays

25 HP 12 bis 40 kW Erdwärmepumpen mit höherer Leistung 15 bis 69 kW
ecoGEO HP – 40 kW ecoGEO HP – 69 kW ecoGEO HP – 100 kW Heizung und Warmwasser Aktivkühlung COP 4,6 - 5 EER 6,1 - 6,9 Kältemittel R410A Scroll Verdichter mit Inverter Technologie Elektronisches Expansionsventil Drehzahlgeregelte, hocheffiziente Umwälzpumpen Plattenwärmetauscher Alfa Laval Carel Mikro-PC Steuerung Eigene Regelungsstrategien
