Berichterstattung für die MSRL am Beispiel Deskriptor 5 Eutrophierung

Präsentation zum Thema: "Berichterstattung für die MSRL am Beispiel Deskriptor 5 Eutrophierung"—  Präsentation transkript:

1 Berichterstattung für die MSRL am Beispiel Deskriptor 5 Eutrophierung
Kirsten Binder Landesamt für Landwirtschaft, Umwelt und ländliche Räume Schleswig-Holstein (LLUR) Eutrophierung -> allgemeine Erklärung Rolle von Eutrophierung in der MSRL-Berichterstattung Datenharmonisierung für WMS -> Was ist alles zu tun? Ausblick und Fazit 1

2 Ursachen von Eutrophierung
Atmosphärische Einträge Abfluss und direkte Einleitung Einträge aus benachbarten Seegebieten Erhöhte Stickstoff- und Phosphorkonzentrationen im Meerwasser Veränderung des Verhältnisses der Hauptnährstoffe: Stickstoff, Phosphor, Silizium Eutrophierung ist die von Menschen verursachte Nährstofferhöhung in einem Gewässer Ursachen Einträge aus Atmosphäre Abfluss und Einleitung benachbarte Seegebiete erhöhte Konzentrationen Veränderung der Nährstoffverhältnisse Redfield-Ratio P:N:C 1:16:106 Stoffverhältnis im Phytoplankton HELCOM, 2006: Development of tools for assessment of eutrophication in the Baltic Sea, Baltic Sea Environmental Proceedings No. 104

3 Erhöhte Phytoplanktonproduktion und –biomasse
Direkte Auswirkungen Erhöhte Phytoplanktonproduktion und –biomasse Erhöhte Chlorophyll-konzentrationen Abnahme der Sichttiefe Zunahme von störenden/giftigen Algenblüten Erhöhte Sedimentation von organischem Material Direkte Auswirkungen -Erhöhte Phytoplanktonproduktion und –biomasse -Chlorophyll -Sichttiefe -Algenblüten -Sedimentation organisches Material HELCOM, 2006: Development of tools for assessment of eutrophication in the Baltic Sea, Baltic Sea Environmental Proceedings No. 104

4 Direkte und indirekte Auswirkungen
Zunahme von opportunistischen Makro-algen Abnahme von mehrjährigem Seegras und Seetang Sauerstoffdefizite am Meeresgrund Massensterben von am Grund lebenden Tieren Artenverschiebung in allen Bereichen Direkte Auswirkungen Opportunistische Makroalgen Schnellere Nährstoffaufnahme und schnellere Wachstum Konkurrenz zu mehrjährigen Makrophyten Indirekte Auswirkungen Sauerstoffmangel Massensteerben von Tieren am Meeresgrund Artverschiebungen im ges. biologischen Bereich HELCOM, 2006: Development of tools for assessment of eutrophication in the Baltic Sea, Baltic Sea Environmental Proceedings No. 104

5 Eutrophierung & MSRL-Berichterstattung
Anfangsbewertung Strukturierung nach Anhang III der MSRL: Merkmale, Belastungen und Auswirkungen Merkmale: „räumliche und zeitliche Verteilung von Nährstoffen … und Sauerstoff“ Belastungen: „Anreicherung mit Nährstoffen und organischem Material“ Beschreibung des guten Umweltzustands Strukturierung nach Anhang I der MSRL: 11 Deskriptoren Deskriptor 5: „Die von Menschen verursachte Eutrophierung ist auf ein Minimum reduziert,…“ „Eutrophierung ist schon seit Jahrzehnten eines der größten ökologischen Probleme der deutschen Ostsee“ und „…Nordsee“ Festlegung von Umweltzielen Ziel Nr. 1: „Meere ohne Beeinträchtigung durch anthropogene Eutrophierung“

6 Beziehungen zu anderen Deskriptoren
D1 Biologische Vielfalt D3 Fisch- und Schalentierbestände D5 Eutrophierung D4 Nahrungsnetze Eutrophierung zu anderen Deskriptoren Biologische Vielfalt Fisch- und Schalentierbestände Nahrungsnetze Integrität des Meeresbodens D6 Integrität des Meeresbodens

7 Mecklenburg-Vorpommern
Eutrophierung Datenoriginatoren Schleswig-Holstein LKN LLUR 6 Behörden über Nord- und Ostseeküste verteilt sind zuständig für Monitoring und Messungen von Eutrophierungsdaten Niedersachsen NLWKN NLPV Mecklenburg-Vorpommern LUNG Bund BSH

8 MSRL Eutrophierung Richtlinien und regionale Übereinkommen HELCOM
Meeresstrategie- Rahmenrichtlinie OSPAR Übereinkommen zum Schutz der Meeresumwelt des Nordostatlantiks Oslo-Paris-Übereinkommen HELCOM Übereinkommen über den Schutz der Meeresumwelt des Ostseegebiets Helsinki-Übereinkommen WRRL Wasserrahmen- richtlinie Die Bewertungen für MSRL fußen auf Daten, die bisher für andere Richtlinien und Übereinkommen zum Meeres- und Küstenschutz erhoben wurden und fasst diese zusammen TMAP The Trilateral Monitoring and Assessment Program

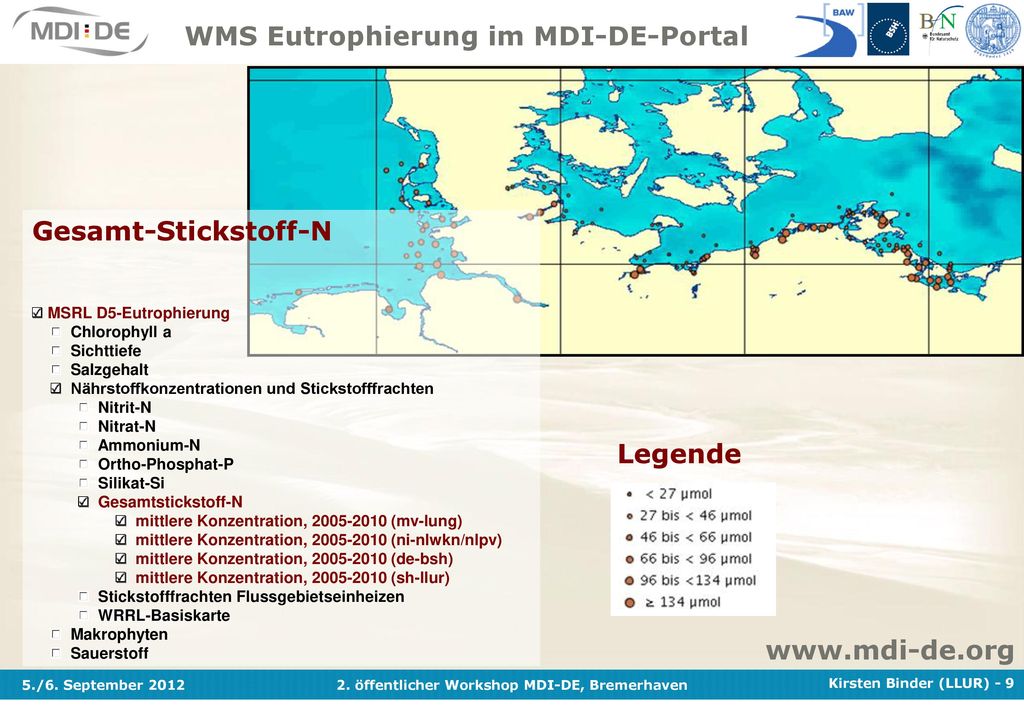

9 WMS Eutrophierung im MDI-DE-Portal
Gesamt-Stickstoff-N MSRL D5-Eutrophierung Chlorophyll a Sichttiefe Salzgehalt Nährstoffkonzentrationen und Stickstofffrachten Nitrit-N Nitrat-N Ammonium-N Ortho-Phosphat-P Silikat-Si Gesamtstickstoff-N mittlere Konzentration, (mv-lung) mittlere Konzentration, (ni-nlwkn/nlpv) mittlere Konzentration, (de-bsh) mittlere Konzentration, (sh-llur) Stickstofffrachten Flussgebietseinheizen WRRL-Basiskarte Makrophyten Sauerstoff Legende Portal WMS Beispiel Gesamtstickstoff-N sieht alles so einfach aus!

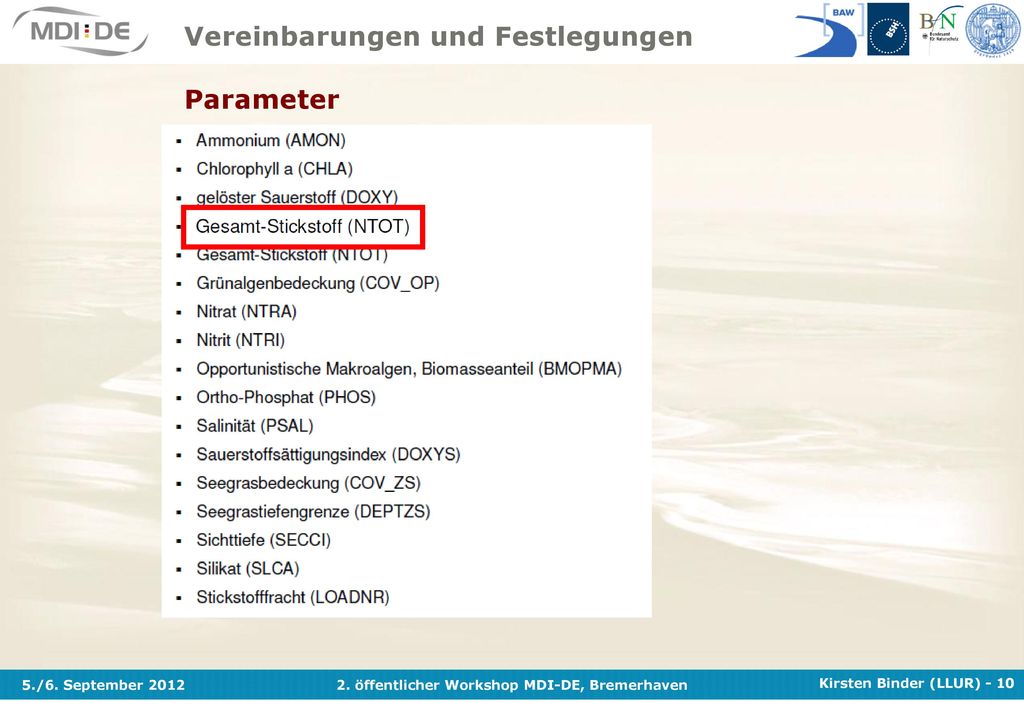

10 Vereinbarungen und Festlegungen Parameter
Gesamtstickstoff einer von 17 Parametern

11 Vereinbarungen und Festlegungen
Attribute Datenformate Für jeden Parameter 13 Attribute Spalten 13 Datenformate Text, Zahl… Definitionen Festlegung: Pflicht u. Freiwillig

12 Vereinbarungen und Festlegungen Einheiten Bezeichnungen
Für jeden Parameter Festlegung der Einheit evtl. Umrechnung der Datensätze Bezeichnungen Codelisten

13 Vereinbarungen und Festlegungen Aggregationen
90 Perzentil Vegetationsperiode Mittelwert Sommer Mittelwert Winter Mittelwert Mittlere Jahressumme Maximaler Bedeckungsgrad 2010 Mittelwert der Jahresminima … Zeitintervalle Wie in anderen Richtlinien? Fachmeinungen Berichte, Bewertungen

14 Vereinbarungen und Festlegungen
Farben – Klassen - Farbintensitäten

15 Vereinbarungen und Festlegungen
Darstellungsvarianten Klassengrenzen

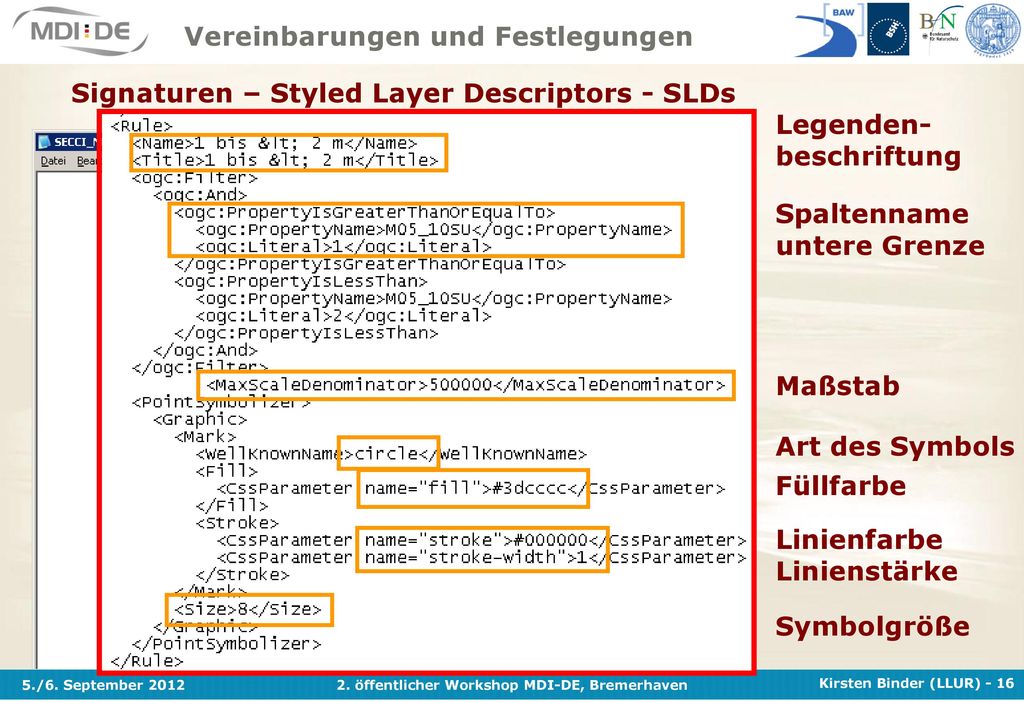

16 Signaturen – Styled Layer Descriptors - SLDs
Vereinbarungen und Festlegungen Signaturen – Styled Layer Descriptors - SLDs Legenden- beschriftung Spaltenname untere Grenze Maßstab Art des Symbols Füllfarbe Linienfarbe Linienstärke Symbolgröße

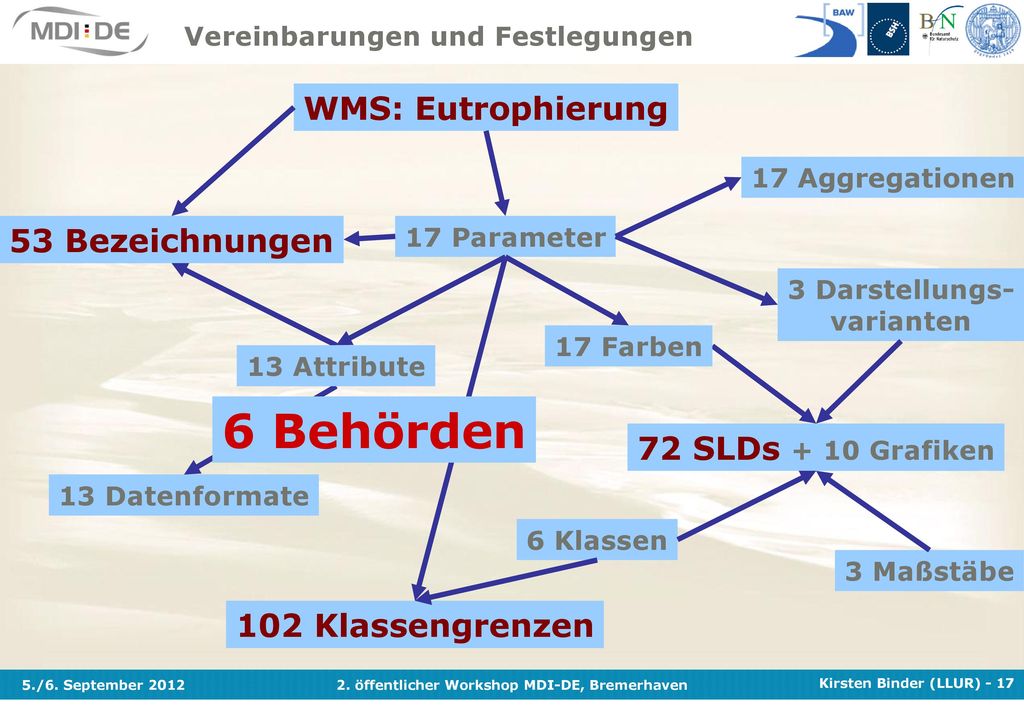

17 6 Behörden WMS: Eutrophierung 53 Bezeichnungen 72 SLDs + 10 Grafiken
Vereinbarungen und Festlegungen WMS: Eutrophierung 17 Aggregationen 53 Bezeichnungen 17 Parameter 3 Darstellungs- varianten 17 Farben 13 Attribute 6 Behörden 72 SLDs + 10 Grafiken 13 Datenformate Zusammenfassung WMS Eutrophierueng 17 Parameter 13 Attribute 13 Datenformate 53 Bezeichnungen 17 Aggregationen 17 Farben 3 Dasrtellungsvarianten 72 SLDs + 10 Grafiken (Signaturen) 6 Klassen 3 Maßstäbe 102 Klassengenzen 6 Behörden 6 Klassen 3 Maßstäbe 102 Klassengrenzen

18 Informationen auf der Homepage
projekt.mdi-de.org Anforderungen für den WMS D5 Eutrophierung Signaturen – Styles (SLDs) Klassengrenzen und Signaturen für den WMS D5 Eutrophierung demnächst: Anforderungen für den WFS D5 Eutrophierung weitere aktuelle Dokumente Informationen dazu Projekt-Homepage

19 Fazit und Ausblick Durch Datenharmonisierung können Eutrophierungsparameter sinnvoll gemeinsam auf dem MDI-DE-Portal, aber auch am eigenen Arbeitsplatz dargestellt werden Zusammenführung der verteilt liegenden Daten durch MDI-DE Der WFS für die Daten zu Eutrophierung ist fast fertiggestellt WFS Eutrophierung -> ein möglicher Weg für die Datenlieferung für die MSRL Der nächste MSRL Deskriptor: D8: Aus den Konzentrationen an Schadstoffen ergibt sich keine Verschmutzungswirkung

20 Herzlichen Dank für Ihr Interesse! Fragen?
AG Arbeiten für MSRL AG Datenharmonisierung und Interoperabilität Kirsten Binder Landesamt für Landwirtschaft, Umwelt und ländliche Räume Schleswig-Holstein 20
