1 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 1 Energieeffizienz durch innovative Regeltechnik Dipl.-Ing. Stefan Unland SAMSOMATIC Senior Projektmanager Prozessautomation Dipl.-Ing. (FH) André Strauch SAMSON Senior Produktmanager Produktmanagement und -marketing Automationssysteme und Heizungsregler Dipl.-Ing. Rainer Schwan SAMSON Senior Produktmanager Produktmanagement und -marketing Industrieregler und elektrische Antriebe

2 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 2 Energieeffizienz durch innovative Regeltechnik Weltweit beschäftigt die SAMSON AG über 4000 Mitarbeiter, davon arbeiten im Stammhaus in Frankfurt am Main (Ost) etwa 1800 Mitarbeiter. Die Grundstücksfläche in Frankfurt am Main beträgt rund 140.000 m 2. Produkte zur Mess- und Regeltechnik werden für die Märkte wie z.B. Chemie, Pharmazie, Lebensmittel- und Getränke- Industrie, Energie sowie District Energies produziert. Im ver- gangenen Geschäftsjahr betrug der Umsatz etwa 672 Mio €. Die SAMSON AG wurde 1907 als Familienunternehmen gegründet

3 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 3 Energieeffizienz durch innovative Regeltechnik Weltweit kompetent – lokal präsent Mitarbeiter der SAMSON GROUP: weltweit 3300 Europa 2760 · Asien 400 · Amerika 140 Über 50 SAMSON Ingenieur- und Verkaufsbüros sind weltweit präsent. Neben dem Stammhaus in Frankfurt produziert SAMSON an weiteren fünf Standorten wie Türkei, Frankreich, Indien, China und USA für die lokalen Märkte.

4 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 4 Energieeffizienz durch innovative Regeltechnik Energieumwandlung in industriellen Prozessen an konkreten Beispielen

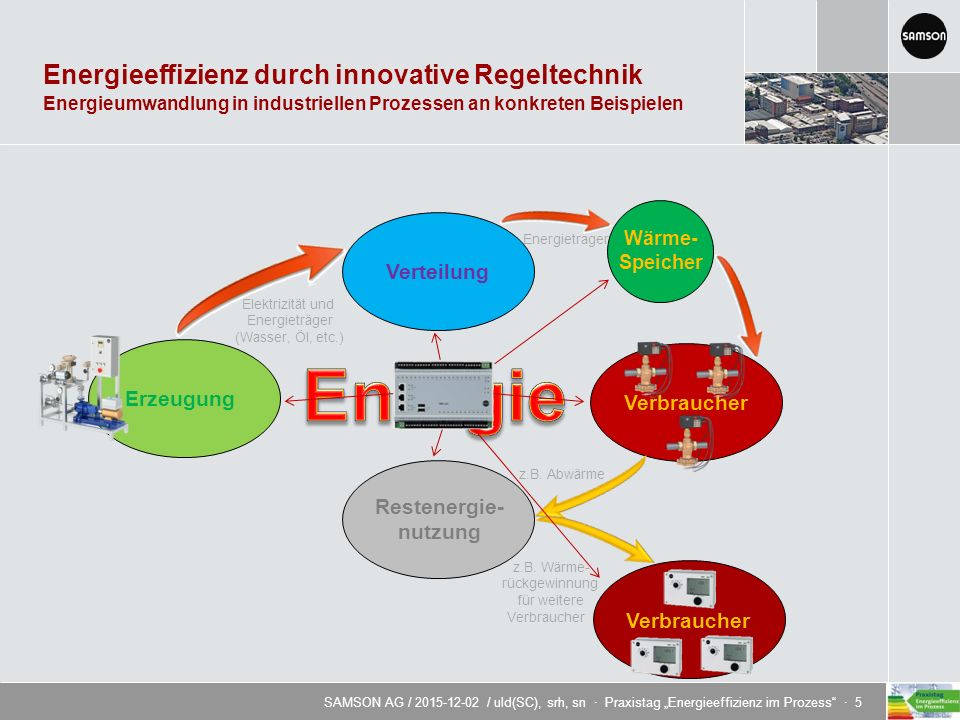

5 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 5 Energieeffizienz durch innovative Regeltechnik ErzeugungVerteilungVerbraucher z.B. Abwärme Elektrizität und Energieträger (Wasser, Öl, etc.) z.B. Wärme- rückgewinnung für weitere Verbraucher Restenergie- nutzung Energieträger Wärme- Speicher Energieumwandlung in industriellen Prozessen an konkreten Beispielen

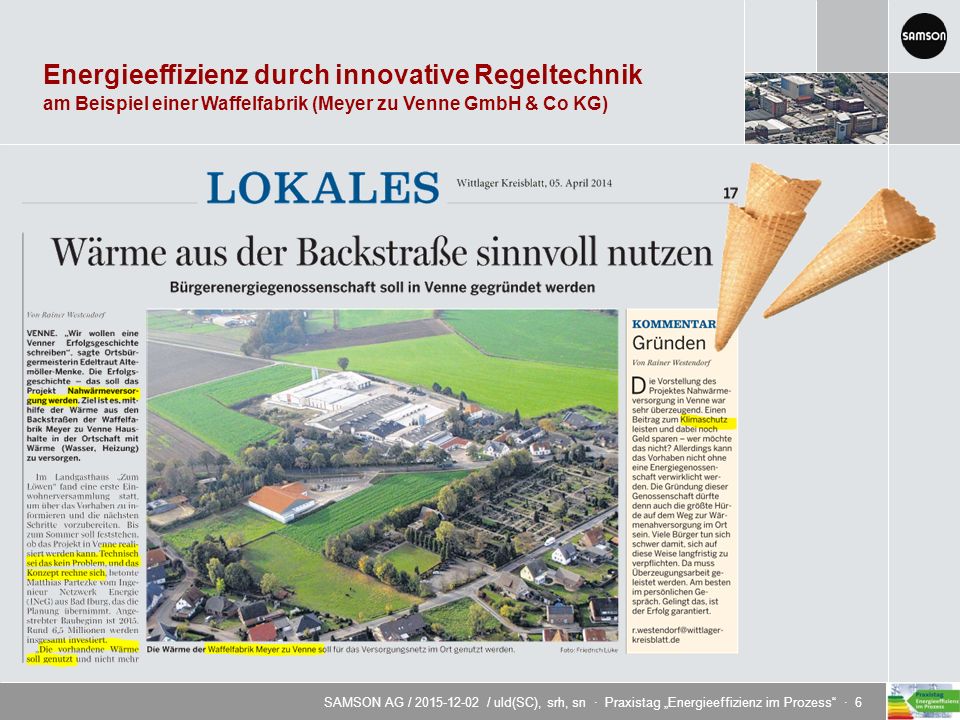

6 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 6 Energieeffizienz durch innovative Regeltechnik am Beispiel einer Waffelfabrik (Meyer zu Venne GmbH & Co KG)

7 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 7 Energieeffizienz durch innovative Regeltechnik am Beispiel einer Waffelfabrik (Meyer zu Venne GmbH & Co KG) 8.000 MWh (60 %) 2.700 (15 %) (25 %) (95 %) In Zusammenarbeit mit:

8 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 8 Energieeffizienz durch innovative Regeltechnik am Beispiel einer Waffelfabrik (Meyer zu Venne GmbH & Co KG) Aufnahme der Abwärme aus den 15 Backstraßen durch Luft-/Wassertauscher Ertrag ca. 60 kW pro Backstraße Von jeder Backstraße wird die Energie mit Wärmemengenzähler quantitativ erfasst Jahresleistung: 8.032.809 kWh

9 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 9 Energieeffizienz durch innovative Regeltechnik am Beispiel einer Waffelfabrik (Meyer zu Venne GmbH & Co KG) 80 % 100%ige Vbh = Verbrauchsstunden 21 % 20 % 60 %

10 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 10 Energieeffizienz durch innovative Regeltechnik am Beispiel einer Waffelfabrik (Meyer zu Venne GmbH & Co KG) 80 % des Wärmebedarfs sind durch Abwärme und BHKW abgedeckt. Durch die Rohrleitung wird die Wärme in Form von Heißwasser transportiert. Die tatsächlich abgenommene Wärmewird über einen geeichten Wärmemengen- zähler gemessen. Diese Anlage kann eine Heizungsanlage ersetzen. Thermische Solaranlagen können weiterhin genutzt werden.

11 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 11 Energieeffizienz durch innovative Regeltechnik am Beispiel einer Waffelfabrik (Meyer zu Venne GmbH & Co KG) Energieerzeugung, Energiekreis Erzeugung Wärme- Speicher Verteilung Restenergie- nutzung Verbraucher Erzeugung (Backup)

12 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 12 Energieeffizienz durch innovative Regeltechnik am Beispiel einer Waffelfabrik (Meyer zu Venne GmbH & Co KG) Derzeit 138 Haushalte (geplant: 352) 6,8 km Trassenlänge

13 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 13 Energieeffizienz durch innovative Regeltechnik am Beispiel einer Waffelfabrik (Meyer zu Venne GmbH & Co KG) Kostenrechnung Ø Gesamtvorteil: 140 x 750 €/a = 105.000 €/a

14 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 14 Energieeffizienz durch innovative Regeltechnik ErzeugungVerteilungVerbraucher z.B. Abwärme Elektrizität und Energieträger (Wasser, Öl, etc.) z.B. Wärme- rückgewinnung Restenergie- nutzung Energieträger Kühlwasser- Speicher Energieumwandlung in industriellen Prozessen an konkreten Beispielen

15 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 15 Energieeffizienz durch innovative Regeltechnik Energieumwandlung in industriellen Prozessen an konkreten Beispielen Energieeffizienz auf einfache Weise: Nachbarschaftshilfe: „Wer hat etwas, das ich nutzen kann ?“ Energieeffizienz durch Energieübertragung Energieübertragung durch Wärme- und Kälteträger Fluidströme = Strömungswiderstände ? Pumpenkennlinie vs. Anlagenkennlinie ? Pumpen verbrauchen ca. 30 % des in Europa erzeugten Stroms ! Wie macht man das passend, was eigentlich nicht zusammenpasst ?

16 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 16 Energieeffizienz durch innovative Regeltechnik Energieumwandlung in industriellen Prozessen an konkreten Beispielen Versorgungsdruck Bypass Regelventil Gibt es so etwas wie eine „FLOWUnit“?

17 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 17 Energieeffizienz durch innovative Regeltechnik Energieumwandlung in industriellen Prozessen an konkreten Beispielen Was leistet das System ? Effiziente Betriebsweise gerade im Teillastbereich Motoren mit hohem Effizienzniveau Standardisierte Systemlösung mit bewährten Geräten (modulares Gesamtkonzept) Reduzierung von Kavitation und Geräuschemissionen Höhere Anlagenverfügbarkeit > 8.000 €/Jahr

18 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 18 Energieeffizienz durch innovative Regeltechnik Sensor Rücklauf Sensor Vorlauf Differenztemperaturregelung bei Kühlwalzen und Kalandern Effizienzsteigerung durch Regelung gegenüber ungeregeltem Prozess Effizienz... ? Fertig konfektionierte Regeleinheit zum Einbau in die Rohrleitung Integriertes Bedienfeld mit Tasten und Temperaturanzeige Prozessregeleinheit mit zwei integrierten PID-Modulen Einfache Montage und schnelle Inbetriebnahme Kommunikationsschnittstelle Schutzart IP 54

19 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 19 Energieeffizienz durch innovative Regeltechnik Spülen, Start-Regelung Stopp-Regelung, Ventil zu (0%) Sollwert einstellen Temperaturwert Hubanzeige Konfektionierte Sensoren Bedienfeld mit Display und Tasten Vor-Ort-Bedienung der Regeleinheit Handsteller Anschlussleitung Definiertes „Spülen“ bei „Start-Regelung“ „Elektronischer Bypass“ im Regelprozess Anzeige von Betriebstemperaturen Eingabe der Solltemperatur über Tasten Stellung „Ventil zu“ bei „Stopp-Regelung“ Integrierte Funktionen Differenztemperaturregelung bei Kühlwalzen und Kalandern

20 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 20 Energieeffizienz durch innovative Regeltechnik Anwendungen mit Sparpotenzial Wärmeaustauscher-Systeme Sparpotential im Durchschnitt 60 % (jeweils abhängig von der Leistung) Amortisationszeit < 0,8 Jahre Elastomerbeschichtungsanlagen Sparpotential im Durchschnitt 60 % (gemessen und getestet) Amortisationszeit < 0,8 Jahre Kalander, Extruder, Elektr. Maschinen Sparpotential im Durchschnitt 60 % (errechnet) Amortisationszeit < 0,8 Jahre Gummimühlen Sparpotential bis etwa 50 % (gemessen und getestet) Amortisationszeit ca. 1 Jahr Differenztemperaturregelung bei Kühlwalzen und Kalandern

21 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 21 Energieeffizienz durch innovative Regeltechnik Elektrische Prozessregeleinheit für industrielle Temperaturregelprozesse Anwendungen für weitere Regelprozesse (Field Process Control) Kühlen Regelung von Kühlaggregaten (Chiller) Regelung der Differenztemperatur (Kühlwalzen) Regelung der Maischetemperatur (Winzer) Kommunikation Optionale Leitsystem-Anbindung über Modbus (RS-485) Heizen Regelung der Heizprozesse (Brauereien) Regelung zur Pasteurisierung (Molkereien) Regelung mit Sollwertprofil (Reaktor-Prozesse)

22 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 22 Energieeffizienz durch innovative Regeltechnik Bei SAMSON und SAMSOMATIC arbeiten Technik und Know-how Hand in Hand

23 SAMSON AG / 2015-12-02 / uld(SC), srh, sn · Praxistag „Energieeffizienz im Prozess“ · 23 Energieeffizienz durch innovative Regeltechnik Dipl.-Ing. Stefan Unland SAMSOMATIC Senior Projektmanager Prozessautomation Dipl.-Ing. (FH) André Strauch SAMSON Senior Produktmanager Produktmanagement und -marketing Automationssysteme und Heizungsregler Dipl.-Ing. Rainer Schwan SAMSON Senior Produktmanager Produktmanagement und -marketing Industrieregler und elektrische Antriebe Vielen Dank für Ihr Interesse! Besuchen Sie bitte auch unseren Präsentationsstand im Foyer
