Media Access Control Zuständig für die Aufbereitung und Übertragung der Frames.

Ähnliche Präsentationen


Präsentation zum Thema: "Media Access Control Zuständig für die Aufbereitung und Übertragung der Frames."—  Präsentation transkript:

1 Media Access Control Zuständig für die Aufbereitung und Übertragung der Frames

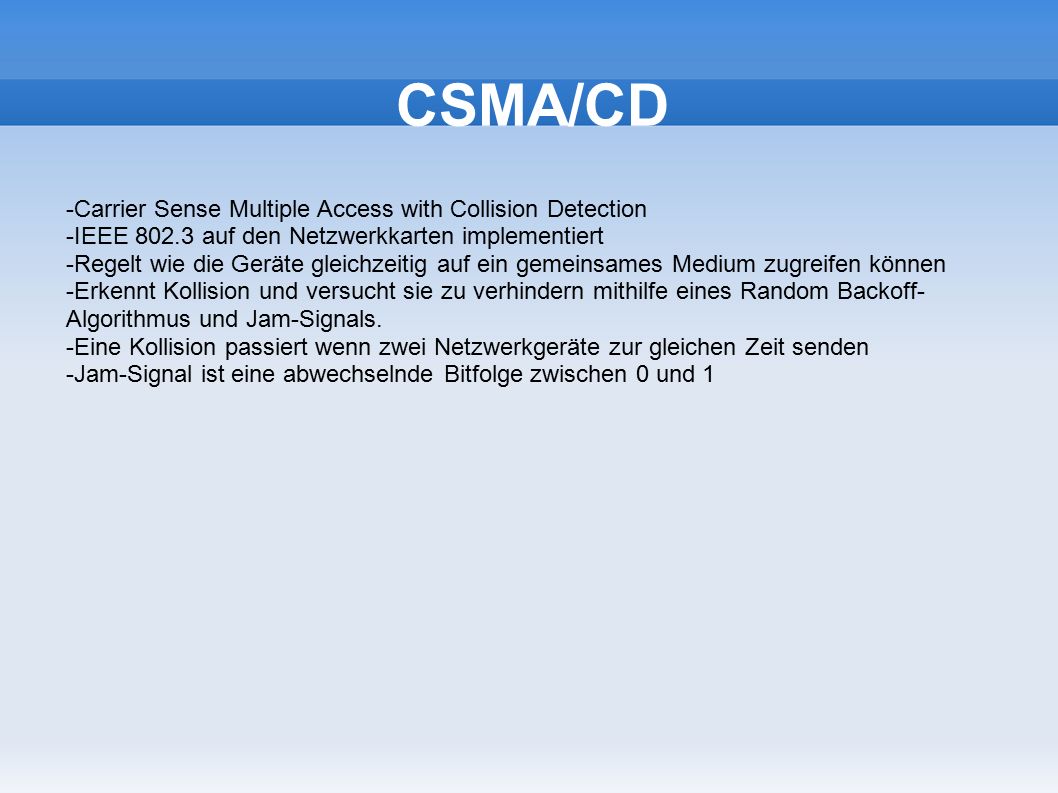

2 CSMA/CD -Carrier Sense Multiple Access with Collision Detection -IEEE auf den Netzwerkkarten implementiert -Regelt wie die Geräte gleichzeitig auf ein gemeinsames Medium zugreifen können -Erkennt Kollision und versucht sie zu verhindern mithilfe eines Random Backoff- Algorithmus und Jam-Signals. -Eine Kollision passiert wenn zwei Netzwerkgeräte zur gleichen Zeit senden -Jam-Signal ist eine abwechselnde Bitfolge zwischen 0 und 1

3 CSMA/CD Funktionsweise

4 Kollisionsdomäne Eine Kollisionsdomäne ist ein Netzwerkbereich in denen Kollisionen auftauchen können. Durch Hubs verursacht, ein Switch kann dies verhindern

5 Ethernet Timing Die Übertragung eines Frames benötigt eine gewisse Zeit → Latenz Wichtig für die Kollisionserkennung

6 Slots (Zeitschlitze) sind kurze Zeitabstände in denen Frames gesendet werden können Je schneller desto kürzer die Slots

7 Ethernet Interframe Spacing Zeitabstand zwischen zwei Frames Für Stabilisierung und Synchronisierung

8 Quellen CISCO Curriculum Chapter 9
