Periodisches Motiv 2D (3D) mit der kleinsten Fläche (Volumen)

Präsentation zum Thema: "Periodisches Motiv 2D (3D) mit der kleinsten Fläche (Volumen)"—  Präsentation transkript:

1 Periodisches Motiv 2D (3D) mit der kleinsten Fläche (Volumen)
Elementarzelle Periodisches Motiv 2D (3D) mit der kleinsten Fläche (Volumen)

2 Gitterparameter a b c g A C B Kantenlängen a, b, c Winkel a, b, g

3 Kristallsysteme Triklin: a≠b≠c, ≠≠ Monoklin: a≠b≠c, ==90°≠ 
(Ortho)rhombisch: a≠b≠c, ===90° Tetragonal: a=b≠c, ===90° Hexagonal: a=b≠c, ==90°, =120° Rhomboedrisch (trigonal): a=b=c, ==≠90° Kubisch: a=b=c, ===90° 7 (6) Kristallsysteme rhomboedrische Elementarzelle kann man auch in hexagonalen Achsen beschreiben

4 Anzahl der Atome (Moleküle) in einer Elementarzelle
N … Anzahl der Atome (Moleküle) in der Elementarzelle M … Masse aller Atome in der Elementarzelle m … Masse eines Moleküls  … Dichte des Materials V … Volumen der Elementarzelle au … atomare Masseneinheit (1, kg) Zi … Atommasse in AME (au) 1/8 1/4 1/2 1

5

6 Anzahl der Atome in einer Elementarzelle – Beispiele
Diamant (C) Kubisch a = 3,57 Å  = 3,51 g/cm³ V = a³ V = 45, cm³ Zi = 12 N = 8 Graphit (C) Hexagonal a = 2,46 Å c = 6,70 Å  = 2,25 g/cm³ V = a²c sin120° V = 35, cm³ Zi = 12 N = 4 Fulleren (C60) Kubisch a = 14,17 Å  = 1,68 g/cm³ V = a³ V = 2845, cm³ Zi = 12 N = 240 Zi = 720 N = 4

7 Kristallformen von Kohlenstoff
Fulleren Diamant Graphit

8 Anzahl der Moleküle in einer Elementarzelle
Steinsalz (NaCl) Kubisch a = 5,62 Å  = 2,15 g/cm³ V = a³ V = 177, cm³ Zi = 23,0+35,5 = 58,5 N = 4

9 Grundsymmetrieoperationen
Drehachse nt cos a a axis a a mt t t

10 Das Penrose Parkett A: 36° und 144° B: 72° und 108°
Eine ausgesprochen unerwartete Entdeckung begeisterte 1984 alle Festkörperphysiker und Kristallographen: Proben einer sehr schnell abgekühlten Aluminium-Mangan Legierung (Al_6 Mn) kristallisierten als kleine Ikosaeder und - noch schlimmer - zeigten ein Röntgenbeugungsbild mit fünfzähliger Symmetrie und ausgeprägten Maxima. Das bedeutete, dass die Atome in dieser Legierung irgendwie mit fünfzähliger (Rotations-) Symmetrie angeordnet sein mussten. Die genaue Anordnung der Atome ist auch heute noch nicht bekannt, aber es gibt ein sehr gutes Modell. In zwei Dimensionen ist das Modell verblüffend einfach und auch ästhetisch sehr ansprechend - das Penrose Parkett. A: 36° und 144° B: 72° und 108°

11 Das Penrose Parkett – eine andere Variante

12 Grundsymmetrieoperationen
Inversionszentrum Spiegelebene Verschiebung

13 Transformationen in der Kristallographie

14 Identität (1) y Drehachse „1“ [x,y,z] x

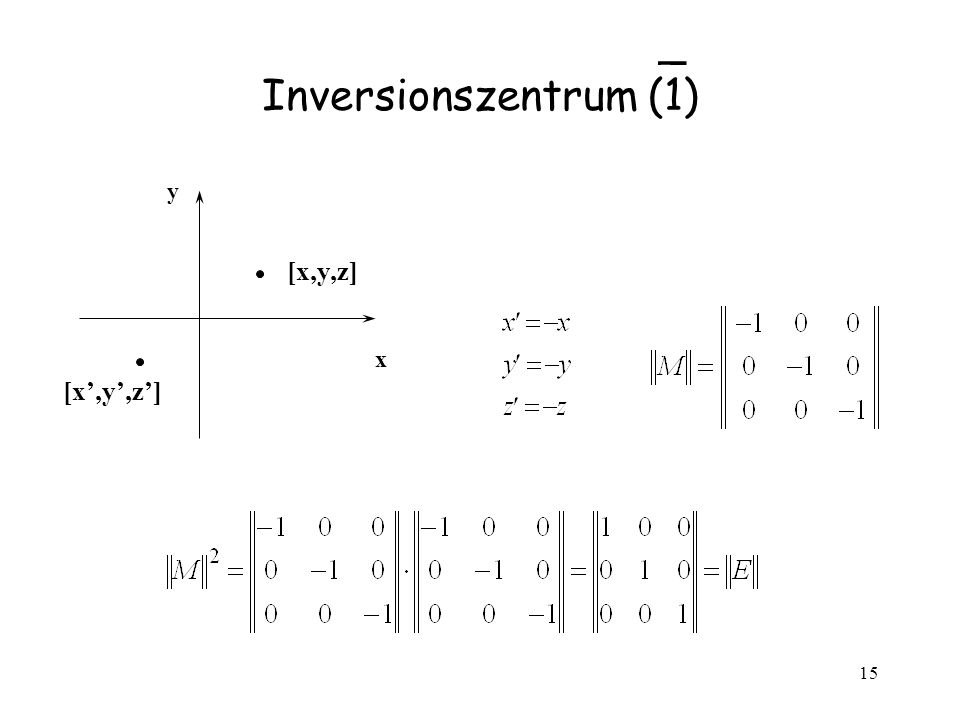

15 _ Inversionszentrum (1)
y [x,y,z] x [x’,y’,z’]

16 Spiegelebene (m) y [x1’,y1’,z1’] [x,y,z] x [x2’,y2’,z2’]

17 Drehachse y [x’,y’,z’] a [x,y,z] a1 x

18 Für die Drehachse entlang c
Zähligkeit der Achse a=360°/n ° ° ° °

19 Kopplung der Symmetrieoperationen
Drehachsen 1, 2, 3, 4, 6 + Spiegelebene senkrecht zu den Drehachsen + Inversion (Drehinversionsachsen) -1, -2, -3, -4, -6

20 Kopplung der Symmetrieoperationen
-1, -3 und -4 sind die einmaligen Symmetrieoperationen -2 und -6 sind es nicht, weil: -2 = m -6 = 3/m

21 Kombination der Symmetrieoperationen
Drehachsen mit senkrechter Spiegelebene

22 Kombination / Kopplung der Symmetrieoperationen
Tetraeder Oktaeder

23 Kombinationen der Symmetrieoperationen
Drehachsen mit parallelen Spiegelebene(n)

24 Kombinationen der Symmetrieoperationen
Kombination von Drehachsen

25 Kombinationen der Symmetrieoperationen
Kombination von Drehachsen und Spiegelebenen

26 Kombinationen der Symmetrieoperationen
Kombination der Drehspiegelachsen mit Drehachsen und Spiegelebenen

27 Drehinversionsachsen
_ _ _ _ _ ( 1, 2, 3, 4, 6) |1 0 0| 1 = |0 1 0| |0 0 1| _ | | 1 = | | | | _ | | 1.1 = | | | | | | 2 = | | | | _ | | 2.1 = | | = m(x,y) | | |-1/2 -Ö3/2 0| 3 = |Ö3/2 -1/2 0| | | _ | 1/2 Ö3/2 0| 3.1 = |-Ö3/2 1/2 0| | | |0 -1 0| 4 = |1 0 0| |0 0 1| _ | | 4.1 = | | | | _ | -1/2 Ö3/2 0| 6.1 = | -Ö3/2 -1/2 0| | | | 1/2 -Ö3/2 0| 6 = |Ö3/2 1/2 0| | |

28 Kombinationen der Symmetrieoperationen
Ergeben 32 Kristallklassen (Punktgruppen) System Triklin C1, Ci Monoklin Cs, C2, C2h Rhombisch C2v, V, Vh Tetragonal C4, C4h, C4v, D4, D4h, S4, Vd Hexagonal C6, C6h, C6v, D6, D6h Trigonal C3, C3i, C3v, D3, D3d, C3h, D3h Kubisch T, Th, Td, O, Oh

29 Die Mindestsymmetrie in Kristallsystemen
Triklin Monoklin Rhombisch Tetragonal Hexagonal Trigonal Kubisch

30 Symmetrieelemente in einem Würfel

31 Die 32 Punktgruppen

32 Die 32 Punktgruppen

33 Gittertranslation Zentrierte (Bravais) Gitter: Gleitspiegelebenen
P [primitiv]: (x,y,z) I [innenzentriert (raumzentriert)]: (x,y,z) + (1/2,1/2,1/2) F [flächenzentriert]: (x,y,z) + (1/2,1/2,0), (1/2,0,1/2), (0,1/2,1/2) C [zentrierte C Fläche]: (x,y,z) + (1/2,1/2,0) R [rhomboedrisch]: (x,y,z) + (1/3,1/3,1/3), (2/3,2/3,2/3) Gleitspiegelebenen Spiegelung + Verschiebung entlang der a, b oder c Achse (a/2, …) Spiegelung + Verschiebung entlang der Diagonale (n = a/2+b/2, …) Spiegelung + Verschiebung entlang der Diagonale [Diamantverschiebung] (d = a/4+b/4, …) Schraubenachsen : 21, 31, 32, 41, 42, 43, 61, 62, 63, 64, 65 – Drehachse + Verschiebung entlang der Schraubenachse

34 Erweiterte Notation für die Matrix der Symmetrieoperationen
Gittertranslation Gitter(sub)translation Erweiterte Notation für die Matrix der Symmetrieoperationen

35 Bravais Gitter (Translationsgitter)
Triklin: P Monoklin: P, I Orthorhombisch: P, I, F, C

36 Bravais Gitter (Translationsgitter)
Tetragonal: P, I Hexagonal: P, R Kubisch: P, I, F

37 Gefülltes Volumen: x = V (Atome) / V (Elementarzelle)
Kubisches Gitter Gefülltes Volumen: x = V (Atome) / V (Elementarzelle) Primitiv Raumzentriert Flächenzentriert

38 Gleitspiegelebenen c b a Verschiebung entlang b
T = b/2 Gleitspiegelebene (Verschiebung entlang b) + Spiegelebene

39 Mögliche Gleitspiegelebenen
Typ der Verschiebung Symbol Translationsvektor entlang der a Achse a a/2 entlang der b Achse b b/2 entlang der c Achse c c/2 entlang der Diagonale n a/2+b/2, b/2+c/2, c/2+a/2 Diamantverschiebung d a/4+b/4,b/4+c/4,c/4+a/4

40 Schraubenachse Kombination der Drehachse und der Gittertranslation entlang der jeweiligen Achse Bezeichnung: MN; M ist das Symbol für die Drehachse, N ist die Verschiebung in den 1/M-Einheiten des Gitterparameters c/2 c c/2

41 Schraubenachsen 2, 21 3, 31, 32 4, 41, 42, 43 6, 61, 62, 63, 64, 65

42 Symbole der Symmetrieelemente

43 Kombination der Symmetrieoperationen
Kombination von Drehachsen + Inversion + Spiegelebenen ergibt 32 Punktgruppen (Kristallklassen) Kombination von Drehachsen + Inversion + Spiegelebenen + Zentrierung + Gleitspiegelebenen + Schraubenachsen ergibt 230 Raumgruppen Zu finden in: International Tables for X-ray Crystallography, Vol. A
