1 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.1 WS14/15 Frank Kameier 11. Vorlesung Strömungstechnik I und Messdatenverarbeitung Wiederholung: Navier-Stokes-Gleichungen, 3-D Strömungsberechnung, analytisch Lösung „Handmade“ Rieselfilm, schiefe Ebene Schwankungsgrößen und Mittelwerte elektrischer Strom als Beispiel laminar/turbulent molekulare und turbulente Schubspannung

2 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.2 WS14/15 Wie sieht die Lösung der Navier-Stokes-Gleichung analytisch aus? Kraft=Masse * Beschleunigung Vektor = Skalar * Vektor [ N ] [Kg] [m/s^2] Impulserhaltung ohne Reibung: Eulersche Bewegungsgleichung

3 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.3 WS14/15 4 Gleichungen, 4 Unbekannte c=(c 1,c 2,c 3 )=(u,v,w) und p partielles Differentialgleichungssystem, nicht linear, 2. Ordnung Koordinatenschreibweise = gültig nur für ein spezielles (kartesisches) Koordinatensystem

4 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.4 WS14/15 Alle Schreibweisen sind gleichwertig!

5 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.5 WS14/15 für i=1 für i=2 für i=3

6 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.6 WS14/15 für i=1 für i=2 für i=3

7 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.7 WS14/15 für i=1 für i=2 für i=3

8 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.8 WS14/15 für i=1 für i=2 für i=3 4 Gleichungen und 4 Unbekannte: u, v, w, p

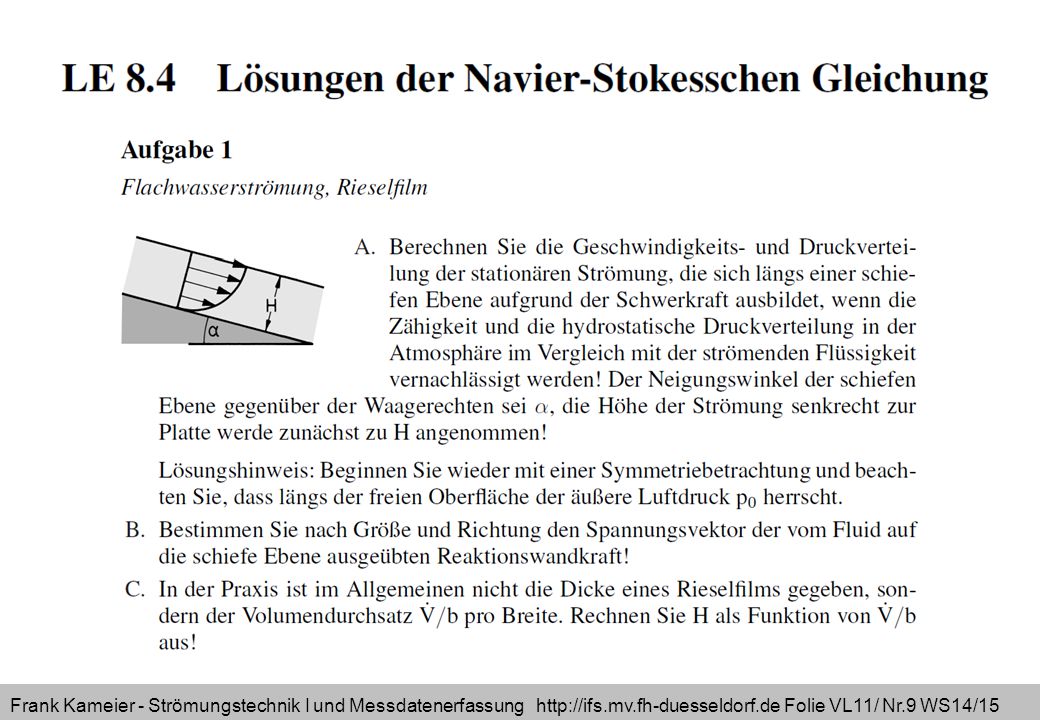

9 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.9 WS14/15

10 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.10 WS14/15

11 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.11 WS14/15 fxfx fyfy g  fx=g*sin(  ) fy=-g*cos(  ) gesucht: p(y), c(y)Strömung nur in u-Richtung (Symmetriebetrachtung) Schritt2 Schritt3 Schritt4 Schritt5 Schritt6 u=u(y)v=0w=0 Schritt1=problembezogenes Koordinatensystem

12 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.12 WS14/15 Massenerhaltung: div c=0 identisch erfüllt, wegenu=u(y)v=0w=0 Impulserhaltung: Durch  dividieren und konvektive Beschleunigung ausschreiben! für i=1

13 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.13 WS14/15 für i=2 für i=3

14 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.14 WS14/15 x-NVS: y-NVS: z-NVS: identisch erfüllt Achtung:  und d beachten!

15 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.15 WS14/15 x-NVS: Integration Randbedingungen: u(y=0)=0=B keine Haftung an der freien Oberfläche, so auch bei CFD „free slip“

16 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.16 WS14/15 Normierung auf y/H v=0 w=0 Druckverteilung anlog, siehe auch Schade/Kunz

17 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.17 WS14/15

18 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.18 WS14/15

19 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.19 WS14/15

20 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.20 WS14/15

21 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.21 WS14/15 Warum „durch“ b? b

22 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.22 WS14/15 Themawechsel: laminare und turbulente Strömungen: Rohrströmungsprofile und Moody-Diagramm Mittelwerte und Schwankungsgrößen Momentanwert= Mittelwert + Schwankungsgröße [ V ] [V DC ] [V AC ] instationäre Aerodynamik  zeitliche Schwankungsgrößen

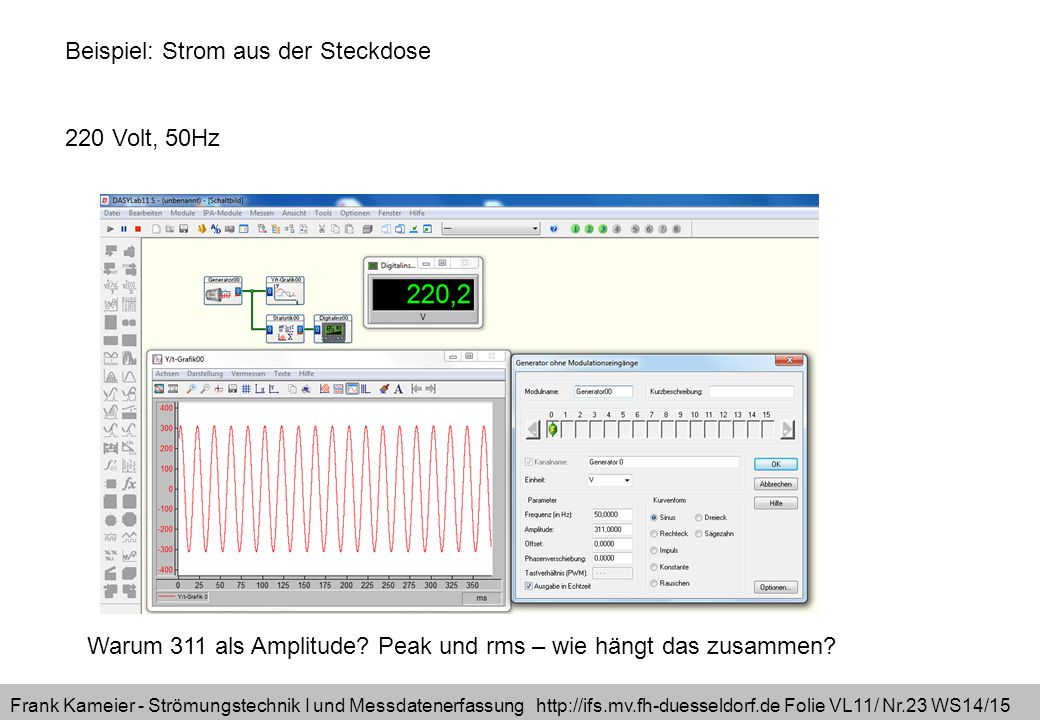

23 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.23 WS14/15 Beispiel: Strom aus der Steckdose 220 Volt, 50Hz Warum 311 als Amplitude? Peak und rms – wie hängt das zusammen?

24 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.24 WS14/15

25 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.25 WS14/15

26 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.26 WS14/15 http://ifs.mv.fh-duesseldorf.de/Vorlesung/master_SET/computer_messdaten/skript_computer081014.pdf Seite 9-10

27 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.27 WS14/15 Reynolds-Gleichungen:  Annährung turbulenter Strömungen möglich einsetzen von Mittel- und Schwankungswert zeitliche Mittelung RANS (Reynolds Averaged Navier Stokes)

28 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.28 WS14/15 Reynoldsgleichung „turbulente“ Zähigkeit  Turbulenzmodelle etc. zeitliche Mittelung der Gleichung 00000 Konti-Gl. und Produktregel rückwärts nicht lineare partielle Differentialgleichung mit Orts- und Zeitabhängigkeit

29 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.29 WS14/15 Molekulare Schubspannung überwiegt in der Nähe der Wand, da kinetische Energie Zur Wand hin abnimmt (auch Schwankung der Geschwindigkeit), weiter weg von der Wand sind und turbulente und molekulare Schubspannungen für die Reibung verantwortlich. Wand bei y=0

30 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.30 WS14/15 Begriffe der Grenzschichttheorie besser: zähe Unterschicht

31 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.31 WS14/15 Hintergrund - Turbulenzmodellierung LRR=Launder, Reece, Rodi ASM=Algebraische Spannungsmodell dimensionslose Darstellungen Linearlogarithmisch Geschwindigkeitsprofil aus Dimensionsanalyse folgt

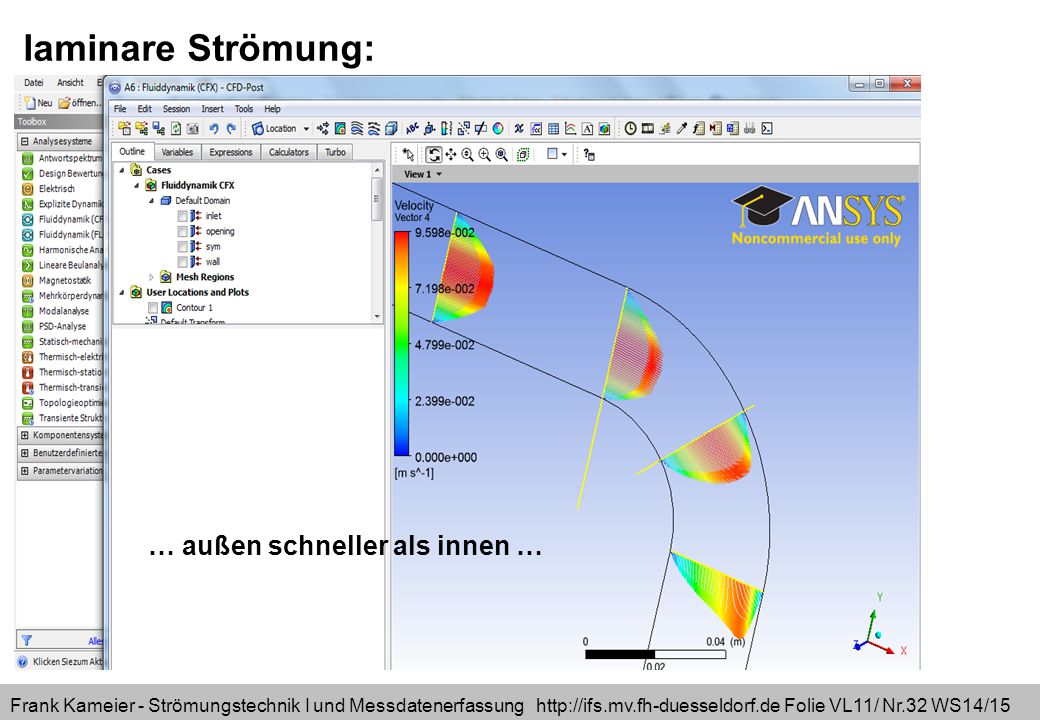

32 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.32 WS14/15 laminare Strömung: … außen schneller als innen …

33 Frank Kameier - Strömungstechnik I und Messdatenerfassung http://ifs.mv.fh-duesseldorf.de Folie VL11/ Nr.33 WS14/15 turbulente Strömung: … innen schneller als außen + Ablösung …
