1 BBPl 1 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Betriebsplanung und Felddaten Objektstruktur >> Struktur mit Schlüsselzahlen Produktionsplanung >> Apparategröße, Produktionsvermögen, Einsatzgrößen Ablaufplanung >> Dauern, Aufwände, Strukturen Kostenplanung >> KOA, KSt, KTr

2 BBPl 2 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Überwachung Plandaten Solldaten Ist Prognosen Anpassungsmaßnahmen >> revidierte Sollstrukturen

3 BBPl 3 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Meßtechnik Erfassungsbereiche Stammdaten / Erhebungsdaten / Prognose periodenorientiert / ereignisorientiert genau / zeitnah Abgrenzungen

4 BBPl 4 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Beispiel Kostenkontrolle

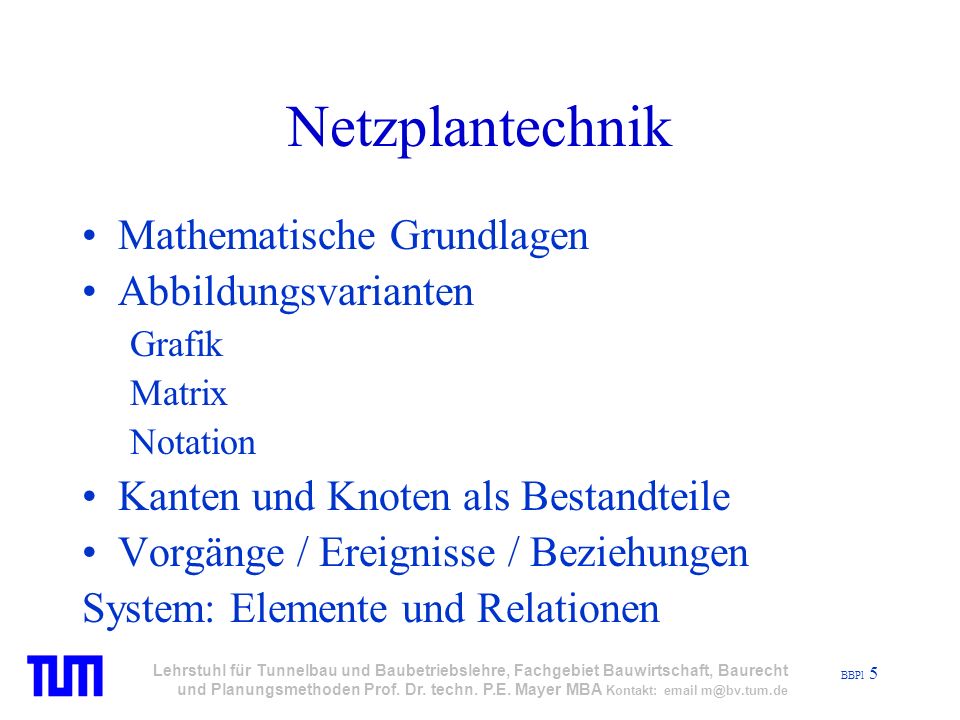

5 BBPl 5 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Netzplantechnik Mathematische Grundlagen Abbildungsvarianten Grafik Matrix Notation Kanten und Knoten als Bestandteile Vorgänge / Ereignisse / Beziehungen System: Elemente und Relationen

6 BBPl 6 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Notationen

7 BBPl 7 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Darstellungsalternativen

8 BBPl 8 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Grundsatzsysteme Netzplanlogik Vorgangspfeilsystene Vorgangsknotensysteme Vor- und Nachteile Stochastische Netze Petri - Netze

9 BBPl 9 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Vorgangspfeilnetze

10 BBPl 10 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Konventionen / Logik

11 BBPl 11 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Beispiel Knoten / Pfeilvorgangsnetz

12 BBPl 12 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Stochastische Netze (PERT)

13 BBPl 13 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Stochastische Basis

14 BBPl 14 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Schema Vorgänge bei PERT

15 BBPl 15 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Petri - Netze

16 BBPl 16 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Berechnungsarten Analytisch bzw. rekursiv Rangbestimmung Quell- / Schließknoten Vorwärts- und Rückwärtsrechnung Iterativ EDV Programmsysteme

17 BBPl 17 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Rekursive Berechnung

18 BBPl 18 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Iterative Berechnung

19 BBPl 19 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Anwendungen Grundsätzliche Planungs- und Überwachungsphasen Planhierarchien Beispiel Ablaufplanung Rohbau Ausbauabläufe technische und terminliche Anforderungen

20 BBPl 20 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Planungs- und Überwachungsphasen

21 BBPl 21 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Beispiel - Rahmendaten Grundriss (>> Skript) Wohnnutzung Filigrandecken KG, EG, 28 OGs, DG 35.000 m 2 BGF 100.000 m 3 BRI Bauzeitrahmen 2 Jahre

22 BBPl 22 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Grobplanung

23 BBPl 23 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Taktablauf im Beispiel

24 BBPl 24 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Taktberechnung

25 BBPl 25 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Revidierter Takt

26 BBPl 26 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Technik - Ausbau Gliederungen Abhängigkeiten Vorlaufzeiten Riegel Brutto- / Nettozeiten Einregulieren Inbetriebnahme

27 BBPl 27 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Gliederung Ausbaugruppen Ausbaugruppen G 10Einbau + Technik G 20Druckproben G 30Auskleidung 1 G 40Auskleidung 2 G 50Objektmontage G 60Vorabnahme G 70Mängelbeseitigung und Reinigung Einzelgewerke 11Gipswände 12Fenster 13Installation Sanitär 14Installation Heizung 15Installation Lüftung 16Installation Elektro 17Installation Schlosser 18Installation Fensterbänke 31Isolierung 32Aussparung schließen 33Installationszellen - Anschlüsse 34Spachtelung 35Fliesen 36Estrich 41Schreiner (Türzargen) 42Maler (Wände + Decken) 43Kunststoffputz Flure 44Feinmontage S, H, L, E 45Bodenbeläge Küchen 46Einrichtung Küchen 47Bodenbelag Textil 48Türen einsetzen 49Schließanlagen 51Endmontage S, H, L, E 52Probebetrieb (und Abnahme) 53Maler (Nachbessern)

28 BBPl 28 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Ablaufvarianten (1)

29 BBPl 29 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Ablaufvarianten (2)

30 BBPl 30 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Beispiel Roh - + Ausbau

31 BBPl 31 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Controlling Controllingdimensionen Zeit Mengen Geld Datenarten (Plan / Soll / Ist / Wird) Erfassungsstrukturen, z.B. Auftrag - Leistung - Rechnung - Zahlung......

32 BBPl 32 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Abweichungsanalyse

33 BBPl 33 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Baubetriebliche Gutachten Abgrenzung gegenüber Kosten, Bauschäden etc. sowie gg. juristischen Bereichen Änderung Bausoll Auswirkungen auf Betrieb > Prozesse > Prozesskosten Bedeutung Basisdaten und Dokumentation

34 BBPl 34 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Grundsätze für Inhalt Gliederung Unterlagen, Datenbasis Datenabstraktion Verständlichkeit Nachvollziehbarkeit Quellen, Erfahrung

35 BBPl 35 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Beispiel Erdbau Untersuchung Soll Machbarkeit Soll (Eich- oder Teststrecke) fortgeschriebenes Soll störungsmodifiziertes Soll Kontrolle mit Ist

36 BBPl 36 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Beispiel Erdbau

37 BBPl 37 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Systemtechnik Basis SE Universal Problem Solver Input / Output Systematische Lösungsprozesse Handlungsarten Organisation

38 BBPl 38 Lehrstuhl für Tunnelbau und Baubetriebslehre, Fachgebiet Bauwirtschaft, Baurecht und Planungsmethoden Prof. Dr. techn. P.E. Mayer MBA Kontakt: email m@bv.tum.de Simulation Mathematische Grundlagen Modelldarstellung Modelleichung Chaostheorie, Entropie Beispiele
