1 Reflex - Ihre Perspektive für Technik mit Zukunft

2 Druckhaltesysteme Nachspeise-, Entlüftungs- und Entgasungssysteme Wärmeübertragersysteme, Wassererwärmer, Solaranlagen Zubehör für Druckhalte-, Nachspeise- und Entgasungssysteme

3 DIN EN 12828, Heizungssysteme in Gebäuden
ein Blick auf Grundsätzliches und die sicherheitstechnischen Einrichtungen

4 Allgemeines

5 Allgemeines (Gültigkeit)

6 Allgemeines (Ersatz für)

7 1a: Anwendungsbereich ......“Diese Norm legt die Entwurfs- und Auslegungskriterien für zentrale Warmwasser-Heizungsanlagen mit einer maximalen Betriebs temperatur bis 105 °C fest“ “Die Norm regelt nicht zusätzliche sicherheitstechnische Anforderungen, die für Anlagen über 1MW Auslegungsleistung zutreffen können“ “Diese Norm beinhaltet die Planung von“: - Wärmeerzeugungsanlagen Wärmeverteilungssysteme Wärmeabgabesysteme Regelanlagen

8 1b: Anwendungsbereich ......“Diese Norm beinhaltet nicht die Anforderungen an die - Installation - Abnahme - Betriebsanleitung - Wartung von Warmwasser-Heizungsanlagen“.

9 1c: Anwendungs- bereich

10 1c: Anwendungs- bereich

11 Niederdruck-Heißwasser-erzeuger
zu 1: Einfluss der Druckgeräterichtlinie Betriebssicherheitsverordnung Warmwasser-erzeuger Niederdruck-Heißwasser-erzeuger 100°C 120°C 110°C STB >110°C Druckgeräterichtlinie und Betriebssicherheits- verordnung beachten

12 zu 1: Temperaturen als Einflussgröße für die Ausrüstung von WE
120 °C Geltungsbereich DGRL, BetrSichV 110 °C TSTB Absicherungstemperatur (STB) DIN EN 12828, 105°C TR max. Betriebstemperatur (Regler) TVL Auslegungstemperatur Vorlauf TRL Auslegungstemperatur Rücklauf

13 zu 1. Temperaturen als Einflussgröße für die Ausrüstung von WE
Sicherheitsventile Druckbegrenzer Wasserstandsbegrenzer Temperaturbegrenzer Für die sicherheitstechnische Ausrüstung von Wärmeerzeugern die im Geltungsbereich der DGRL arbeiten (STB > 110°C) sind deren Anforderungen auch für die Ausrüstung anzuwenden. D.h. fehlersicheres Verhalten, Redundanz, Verschiedenartigkeit und Selbstüberwachung. Diese Forderung erfüllt sich am Einfachsten, wenn man Bauteile mit CE-Kennzeichen verwendet, die eine Konformität nach DGRL besitzen.

14 zu 1: Temperaturen als Einflussgröße für die Ausrüstung von WE
[°C] DIN EN Großwasserraumkessel TRD Druckgeräterichtlinie DIN EN 12828 120 °C 110 °C 100 °C Ausrüstungsniveau [-]

15 2. Normative Verweisungen (werden hier nicht behandelt)
3. Begriffe (Beispiele) -zentrale Regelung -Norm-Heizlast -Frostschutzmittel -Norm-Innentemperatur offene Heizungsanlage usw. usw….

16 4: Auslegung von Heizungsanlagen
4.1:Vorausgehende Informationen Grundsatz: Vermeidung von Schäden an Einrichtungen und Gebäuden Energieaufwand berücksichtigen Orientierung an Belangen gegenüber Einbau, Betrieb, Wartung und Reparatur

17 Übereinstimmung: (Planer und Auftraggeber)
4: Auslegung von Heizungsanlagen 4.1:Vorausgehende Informationen Übereinstimmung: (Planer und Auftraggeber) - Zuweisung der Verantwortlichkeiten anzuwendende Normen und Verordnungen Grundlagen für die Heizlastberechnung Konstruktionsmerkmale des Systems Vorkehrungen zur Schäden und Reklamationsvermeidung

18 4.2: Wärmeerzeugung - der Heizlastberechnung nach 12831 Rechnung tragen
- Energieeffizienz beachten Betriebsperioden und Bedingungen berücksichtigen (z.B.Sommer/Winter, Heizung/Trinkwasser) 4.3: Wärmeverteilung (Hydraulik) - hydraulischer Abgleich und dessen Dokumentation - Füll-, Entlüft- und Entleermöglichkeiten - Betriebsperioden und Bedingungen berücksichtigen (z.B.Sommer/Winter, Heizung/Trinkwasser) Heizwasserqualitäten beachten und bei Materialwahl berücksichtigen Auswahl, Dimensionierung und Schutz aller Komponenten nach wirtschaftlichen Gesichtspunkten

19 4.4: Wärmeabgabe - Heizkörperauslegung in Abhängigkeit von:
Heizlastberechnung Komfort und Behaglichkeit Sicherheit Architektur 4.5: Regelung Einhaltung der gewünschten Raumtemperatur auch bei Auftreten äusserer und innerer Lasten Berücksichtigung der Nutzungsvarianten eines Gebäudes Abstimmung der Komponenten von Verbraucher Erzeugerkreis

20 4.6: Sicherheitstechnische Einrichtungen -geschlossene Anlagen
-offene Anlagen (werden hier nicht behandelt) 4.7: Betriebliche Einrichtungen - Temperaturregelung, - überwachung - Druckhaltung, - überwachung 4.6 und 4.7 werden in Folge gemeinsam behandelt

21 4.6 WE-Ausrüstung Beispiel: direkte Beheizung

22 4.6 WE-Ausrüstung DIN 4751 T2 ? zurück Beispiel: direkte Beheizung

23 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
2) Absperrventil WE-Vorlauf DIN 4751 T2 ? zurück 2) Absperrventil WE-Rücklauf Beispiel: direkte Beheizung

24 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
3) Temperaturregler, max Einstellwert 105°C, Abstand zum STB beachten. DIN 4751 T2 ? zurück Beispiel: direkte Beheizung

25 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
4) Sicherheitstemperaturbegrenzer (STB), nach EN 60730, 10 K Überschwingtemperatur, zusätzlich Ersatzmaßnahme für ET (7) DIN 4751 T2 ? zurück Beispiel: direkte Beheizung

26 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
5) Thermometer, Anzeigebereich  120% der max. Betriebstemperatur DIN 4751 T2 ? zurück Beispiel: direkte Beheizung

27 4.6 WE-Ausrüstung, Zitat Wassermangelsicherung
6) Sicherheitsventil, Bemessung für Dampfausströmung, prEn ISO 4126, z. Zt. TRD 721 noch relevant. DIN 4751 T2 ? zurück Zitat Beispiel: direkte Beheizung

28 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
7) Entspannungstopf erforderlich bei WE-Leistungen >300 KW, Ersatzmaß- nahme mit 4 und 8 möglich. DIN 4751 T2 ? zurück Zitat Beispiel: direkte Beheizung

29 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
8) Maximaldruckbegrenzer, bei Wärmeerzeugerleistung > 300 kW, Einstellung psv - 0,2 bar. Zusätzlich als Teil der Ersatzmaßnahme für 7. DIN 4751 T2 ? zurück Zitat Beispiel: direkte Beheizung

30 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
9) Minimaldruckbegrenzer Einsatz als Ersatzmaßnahme für 11, im Besonderen bei QWE > 300 kW. DIN 4751 T2 ? zurück Beispiel: direkte Beheizung

31 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
10) Manometer, Anzeigebereich  150% des max. Betriebsdruckes DIN 4751 T2 ? zurück Beispiel: direkte Beheizung

32 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
11) Wasserstandsbegrenzer bis 300 kW wenn unzulässige Aufheizung möglich, > 300 kW erforderlich, alternativ Ersatzmaßnahme z. B. mit 9. 4.6 WE-Ausrüstung DIN 4751 T2 ? zurück Zitat Beispiel: direkte Beheizung

33 4.6 WE-Ausrüstung Beispiel: direkte Beheizung 12) Entleerung
DIN 4751 T2 ? 12) Entleerung zurück Beispiel: direkte Beheizung

34 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
13) Füll- und Nachspeiseeinrichtung zur Sicherung des erforderlichen Mindestbetriebsdrucks, mit Wasser zähler, Systemtrenner nach prEN 806-4 DIN 4751 T2 ? zurück Zitat Beispiel: direkte Beheizung

35 4.6 WE-Ausrüstung Beispiel: direkte Beheizung 14) Ausdehnungsleitung
DIN 4751 T2 ? zurück Beispiel: direkte Beheizung

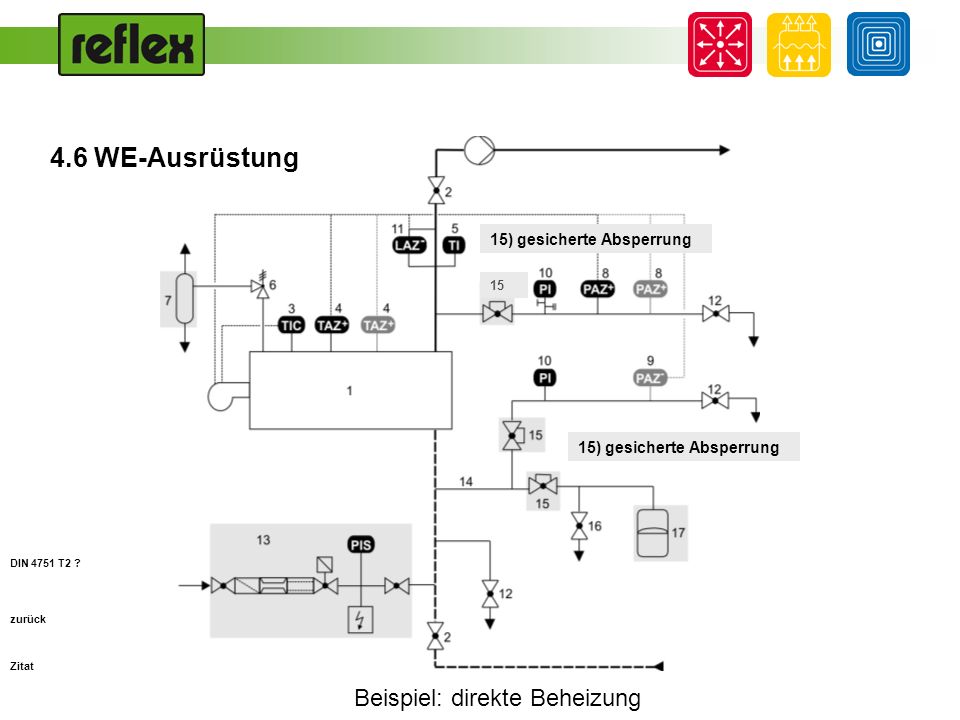

36 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
15) gesicherte Absperrung 15 15) gesicherte Absperrung DIN 4751 T2 ? zurück Zitat Beispiel: direkte Beheizung

37 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
DIN 4751 T2 ? 16) Entleerung zwischen Druckhaltung und gesicherter Absperrung (Wartung) zurück Beispiel: direkte Beheizung

38 4.6 WE-Ausrüstung Beispiel: direkte Beheizung
17) Druckhaltung, MAG oder GAG mit Fremdruckhaltung DIN 4751 T2 ? zurück Zitat Beispiel: direkte Beheizung

39 4.6 WE-Ausrüstung, Zitat „Druckbegrenzer“
zurück

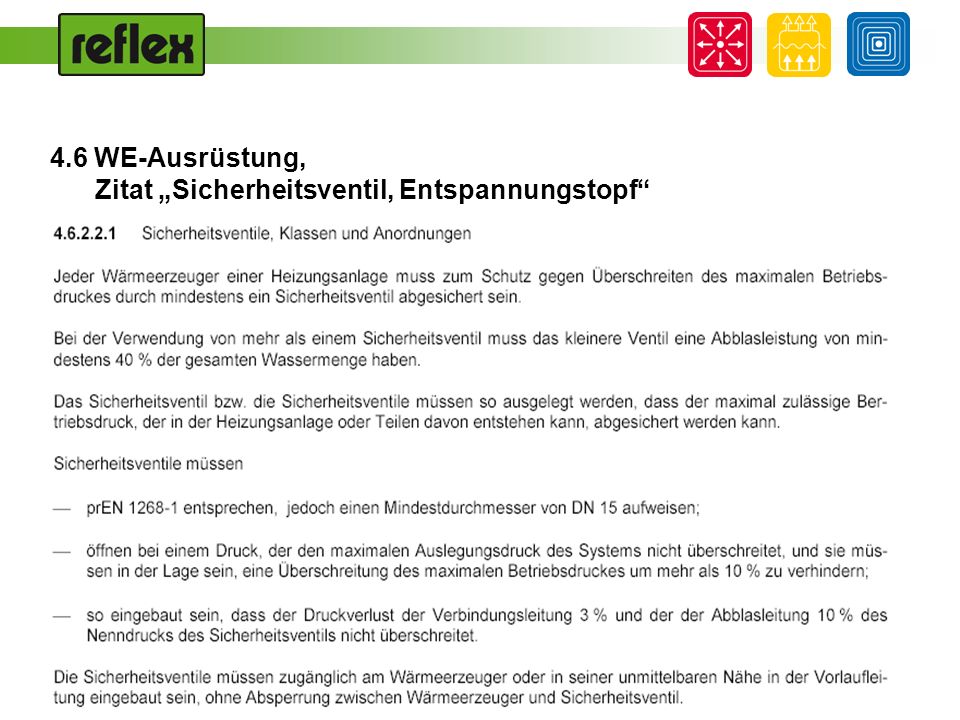

40 4.6 WE-Ausrüstung, Zitat „Sicherheitsventil, Entspannungstopf“

41 4.6 WE-Ausrüstung, Zitat „Sicherheitsventil, Entspannungstopf“
zurück

42 4.6 WE-Ausrüstung, Zitat „Wassermangelsicherung“
zurück

43 4.6 WE-Ausrüstung, Zitat „Druckausdehnungsgefäße“
zurück

44 4.7 Betriebliche Anforderungen, Zitat Druckhalteeinrichtung
zurück

45 6. WE-Ausrüstung DIN EN 12828

46 3) In Anlehnung an ungültige DIN 4751 T2
6.1 Fußnoten zur WE-Ausrüstung 1)STB wird empfohlen, da STW bei Unterschreitung des Grenzwertes selbsständig die Beheizung wieder frei gibt und damit die Fehlleistung des Reglers sanktioniert. 2) Ist der Temperaturregler nicht typgeprüft (z.B.DDC ohne Strukturier sperre für max Solltemperatur), dann ist bei direkter Beheizung ein zusätzlicher typgeprüfter Temperaturwächter vorzusehen. 3) In Anlehnung an ungültige DIN 4751 T2

47 4.6a WE-Ausrüstung nach DIN 4751-T2
Beispiel: direkte Beheizung

48 4.6a WE-Ausrüstung nach DIN 4751-T2
1) Wärmeerzeuger zurück Beispiel: direkte Beheizung

49 4.6a WE-Ausrüstung nach DIN 4751-T2
2) Absperrventil WE-Vorlauf . . . 2) Absperrventil WE-Rücklauf zurück Beispiel: direkte Beheizung

50 4.6a WE-Ausrüstung nach DIN 4751-T2
3) Temperaturregler, max. Abstand zum STB beachten. . . . zurück Beispiel: direkte Beheizung

51 4.6a WE-Ausrüstung nach DIN 4751-T2
4) Sicherheitstemperaturbegrenzer (STB), typgeprüft max. 10 K Überschwingtemperatur, Einstellung bis max 120 °C, zusätzlicher STB ist Teil der Ersatzmaßnahme für ET (8) bei STB  100 °C. zurück Beispiel: direkte Beheizung

52 4.6a WE-Ausrüstung nach DIN 4751-T2
5) Thermometer, bei STB  100°C zusätzlich Tauchhülse 6) für Prüfthermometer . . . zurück Beispiel: direkte Beheizung

53 4.6a WE-Ausrüstung nach DIN 4751-T2
6) Prüfanschluss für Manometer bei STB > 100°C . . zurück Beispiel: direkte Beheizung

54 4.6a WE-Ausrüstung nach DIN 4751-T2
7) Sicherheitsventil, Bemessung für Dampfausströmung, Auswahl nach TRD 721 . . . zurück Beispiel: direkte Beheizung

55 4.6a WE-Ausrüstung nach DIN 4751-T2
8) Entspannungstopf erforderlich bei WE-Leistungen > 350 KW, Ersatzmaß- nahme bei STB  100 °C mit 4 und möglich. . . . zurück Beispiel: direkte Beheizung

56 4.6a WE-Ausrüstung nach DIN 4751-T2
9) Maximaldruckbegrenzer DBmax, bei Wärmeerzeugerleistung > 350 kW oder psv > 3 bar, Einstellung psv - 0,2 bar. Zusätzlicher DBmax als Teil der Ersatz- maßnahme für 7. . . . zurück Beispiel: direkte Beheizung

57 4.6a WE-Ausrüstung nach DIN 4751-T2
10) Minimaldruckbegrenzer, Einsatz bei STB > 100 °C, Einstellung auf p0. Auch als Ersatzmaßnahme für 13 bei Naturumlaufkesseln für QWE  350 kW. zurück Beispiel: direkte Beheizung

58 4.6a WE-Ausrüstung nach DIN 4751-T2
11) Manometer, mit Ablesemarken für psv und po, bei STB > 100 °C Anschluss ) für Prüfmanometer erf.. . . . zurück Beispiel: direkte Beheizung

59 4.6a WE-Ausrüstung nach DIN 4751-T2
12) Prüfanschluss für Manometer bei STB > 100°C zurück Beispiel: direkte Beheizung

60 4.6a WE-Ausrüstung nach DIN 4751-T2
13) Wasserstandsbegrenzer immer, bis 350 alternativ Ersatzmaßnahme z. B. mit 4 und 9. . . . zurück Beispiel: direkte Beheizung

61 4.6a WE-Ausrüstung nach DIN 4751-T2
14) Entleerung . . . 14) Entleerung 14) Entleerung zurück Beispiel: direkte Beheizung

62 4.6a WE-Ausrüstung nach DIN 4751-T2
15) Füll- und Nachspeiseeinrichtung zur Sicherung des erforderlichen Mindestbetriebsdrucks, mit Wasser zähler, Systemtrenner Einbauart EA 2 zurück Beispiel: direkte Beheizung

63 4.6a WE-Ausrüstung nach DIN 4751-T2
16) Ausdehnungsleitung zurück Beispiel: direkte Beheizung

64 4.6a WE-Ausrüstung nach DIN 4751-T2
17) gesicherte Absperrung . . . 17) gesicherte Absperrung zurück Beispiel: direkte Beheizung

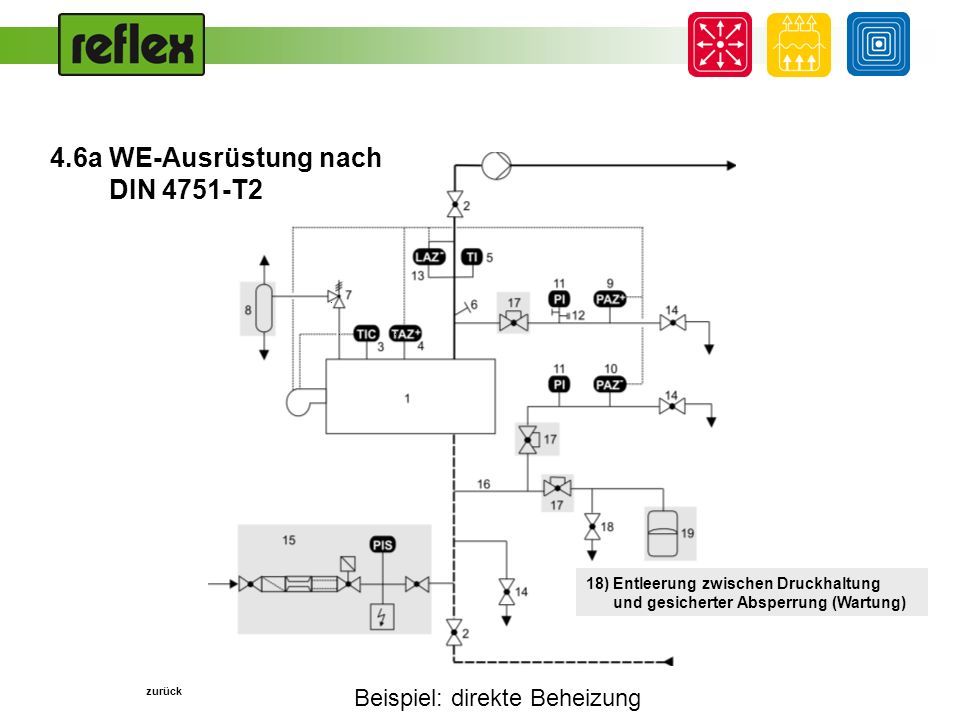

65 4.6a WE-Ausrüstung nach DIN 4751-T2
18) Entleerung zwischen Druckhaltung und gesicherter Absperrung (Wartung) zurück Beispiel: direkte Beheizung

66 4.6a WE-Ausrüstung nach DIN 4751-T2
19) Druckhaltung, MAG oder GAG mit Fremdruckhaltung zurück Beispiel: direkte Beheizung

67 4.6a WE-Ausrüstung DIN 4751 T2

68 6.1 Fußnoten zur WE-Ausrüstung DIN 4751 T2

69 4.6b WE Ausrüstung Gegenüberstellung
Din T2 (TSTB  120 °C) Din EN ( TR  105°C) Beispiel: direkte Beheizung Beispiel: direkte Beheizung

70 4.6b WE Ausrüstung Gegenüberstellung, Eckpunkte

71 4.6b WE Ausrüstung Gegenüberstellung, Eckpunkte

72

73

74 4.8: Wärmedämmung Dämmung aller Bauteile die nicht zur Wärmeabgabe gedacht sind. (Vermeidung unerwünschter Wärme- verluste) Dämmwerkstoffe nach Aspekten des Rohrleitungs- und Komponentenschutzes, Feuerschutzes, chemischen und bakteriologischen Beständigkeiten auswählen frostgefährdete Bauteile sind zu dämmen 5.: Bedienungs- und Wartungsanleitung im Einklang mit den Vertragsbedingungen und nach DIN EN 12170/ Bereitstellung der Daten zum hydraulischen Abgleich (Planung)

75 6.: Einbau und Abnahme -Bereitstellung aller Planungsgrundlagen für die Heizungsanlage
