Informationsveranstaltung ÖREB-Kataster

Präsentation zum Thema: "Informationsveranstaltung ÖREB-Kataster"—  Präsentation transkript:

1 Informationsveranstaltung ÖREB-Kataster
Urs Roth / Sabine Cantaluppi, Informationsveranstaltung ÖREB-Kataster

2 Begrüssung, Einleitung
Urs Roth / Sabine Cantaluppi, Begrüssung, Einleitung

3 Einleitung Ziele der Informationsveranstaltung
Inhalte des ÖREB sind bekannt Verständnis für Nutzungsplanung bei Bauprojekten Kenntnis der Anforderungen an die CAD-Daten ermöglicht zielgerichtetes Arbeiten des Planungsbüros und erleichtert die GIS- Erfassung Download der Unterlagen:  Downloads  Wissenswertes

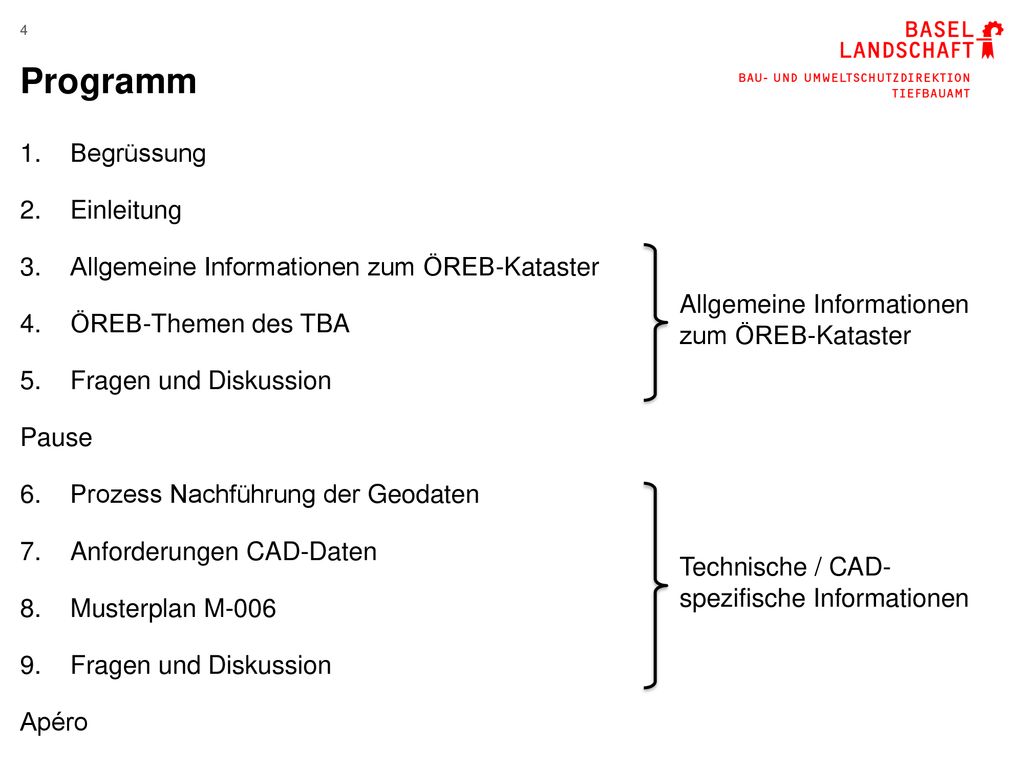

4 Programm Begrüssung Einleitung
Allgemeine Informationen zum ÖREB-Kataster ÖREB-Themen des TBA Fragen und Diskussion Pause Prozess Nachführung der Geodaten Anforderungen CAD-Daten Musterplan M-006 Apéro Allgemeine Informationen zum ÖREB-Kataster Technische / CAD- spezifische Informationen

5 3. Allgemeine Informationen zum ÖREB-Kataster
Urs Roth / Sabine Cantaluppi, 3. Allgemeine Informationen zum ÖREB-Kataster

6 Privatrechtliche Bestimmungen Öffentlich-rechtliche Bestimmungen
Was ist ÖREB? ÖREB-Kataster Amtliche Vermessung Grundbuch Sicherung des Grundeigentums Geometrische Daten zum Grundeigentum Referenz für weitere Geoinformationen Zeigt pro Grundstück die geltenden Beschränkungen durch die öffentliche Hand Seit 1912 Seit 1912 Aufbau seit 2014 Privatrechtliche Bestimmungen Öffentlich-rechtliche Bestimmungen

7 Zuständige Stelle = TBA
ÖREB-Themen Vorgaben Bund: Kantonsrechtliche Themen: Baulinienpläne (kantonal / kommunal) Zuständige Stelle = TBA

8 Einführung ÖREB-Kataster BL

9 Live-Demo Aufruf über GeoView BL oder https://geoview.bl.ch/oereb/
Verfügbare Gemeinden (Daten TBA sind nach Tranchen bereits verfügbar) Abfrage Parzellen-Nr. oder Klick auf Parzelle Struktur der Register: Betroffene Themen Nicht betroffene Themen Nicht verfügbare Themen (bis Ende 2019) PDF-Auszug Hinweis: gesetzlicher Bauabstand gem. §95 RBG wenn keine Baulinie vorhanden ist

10 Urs Roth / Sabine Cantaluppi, 22.01.2019
4. ÖREB-Themen des TBA

11 Gesetzliche Grundlage
Raumplanungs- und Baugesetz (RBG)

12 Gesetzliche Grundlage
Raumplanungs- und Baugesetz (RBG) Kantonale Nutzungspläne wurden schon vor der Einführung des ÖREB-Katasters erlassen Der ÖREB-Kataster ermöglicht eine Visualisierung resp. macht unsere Projekte sichtbar ÖREB-relevant sind: Baulinienpläne  Thema Baulinienpläne Bauprojekte mit Auflage  Thema Nutzungsplanung  evtl. Thema Baulinienpläne Auflage, Erlass/Rechtskraft BUD  z.B. reiner Belagsersatz nicht dieses Verfahren

13 ÖREB-Thema Bau- und Strassenlinien (BSP)
"Reiner" Baulinienplan ÖREB-relevant sind: Baulinien

14 ÖREB-Thema Bau- und Strassenlinien (BSP)
Bau- und Strassenlinienplan eines Bauprojektes ÖREB-relevant sind: Baulinien Strassenlinien Strassenlinien: Seitliche Begrenzung des Strassenraumes

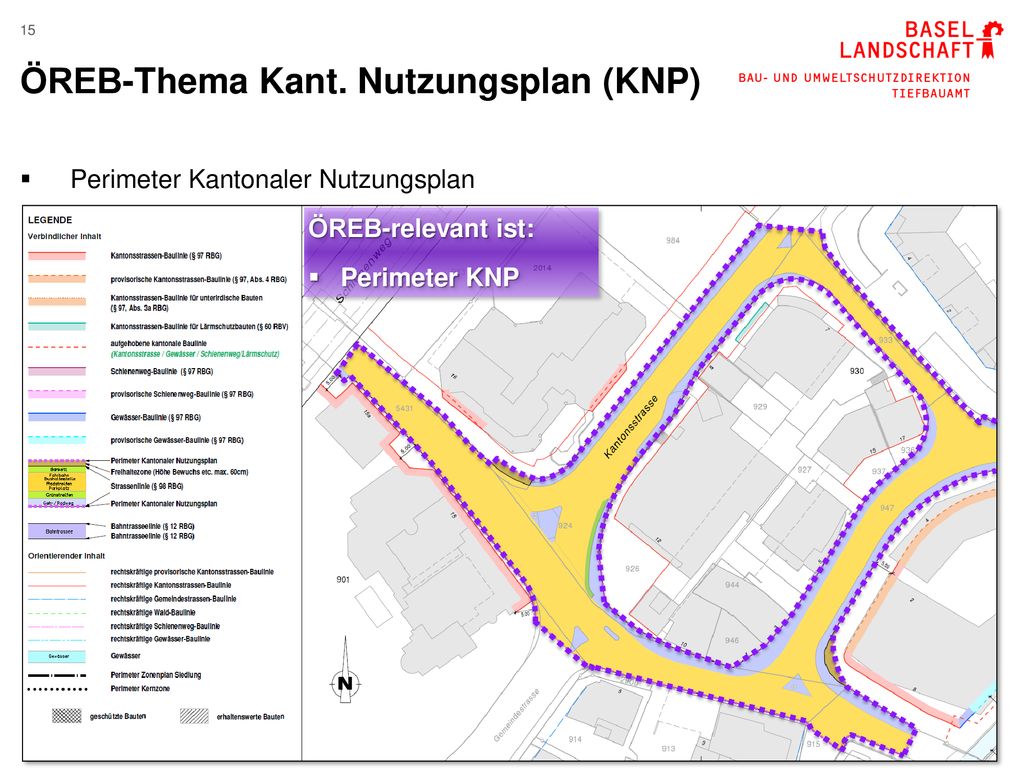

15 ÖREB-Thema Kant. Nutzungsplan (KNP)
Perimeter Kantonaler Nutzungsplan ÖREB-relevant ist: Perimeter KNP

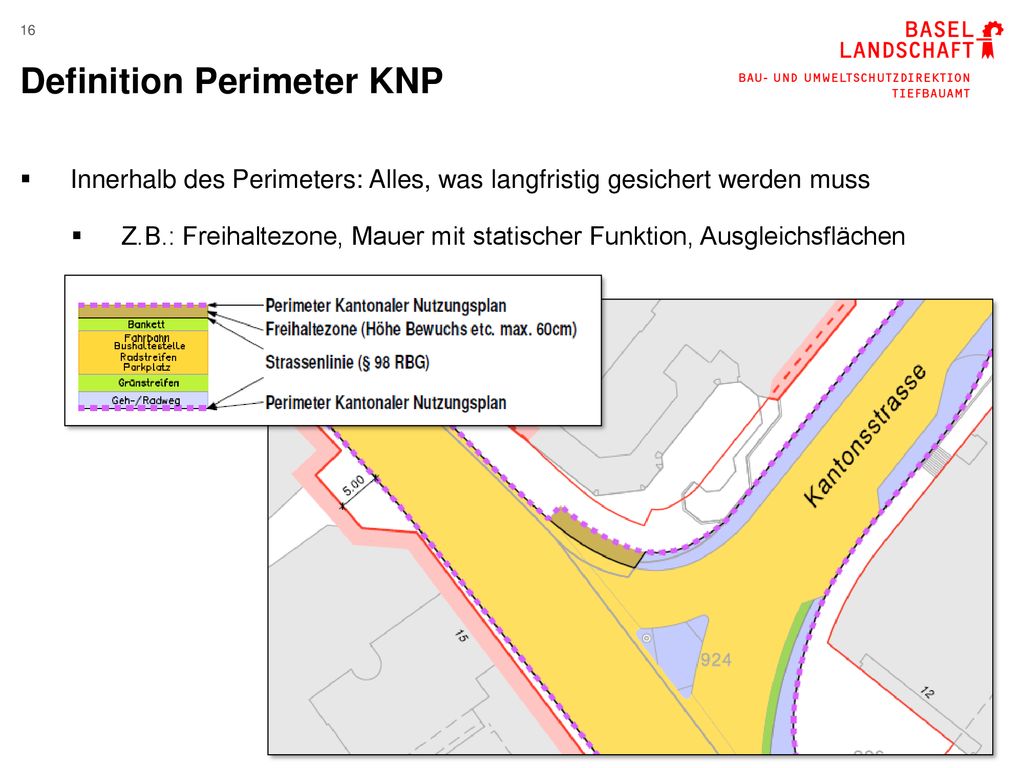

16 Definition Perimeter KNP
Innerhalb des Perimeters: Alles, was langfristig gesichert werden muss Z.B.: Freihaltezone, Mauer mit statischer Funktion, Ausgleichsflächen

17 Definition Perimeter KNP
Ausserhalb des Perimeters: Inhalte / Massnahmen, für welche mit dem KNP quasi die Baubewilligung eingeholt wird und was später ohne KNP verändert werden kann sowie orientierende Planinhalte

18 Definition Perimeter KNP
Innerhalb des Perimeters dürfen keine weissen Flächen oder Inhalte des orientierenden Planinhalts sein X X X

19 Urs Roth / Sabine Cantaluppi, 22.01.2019

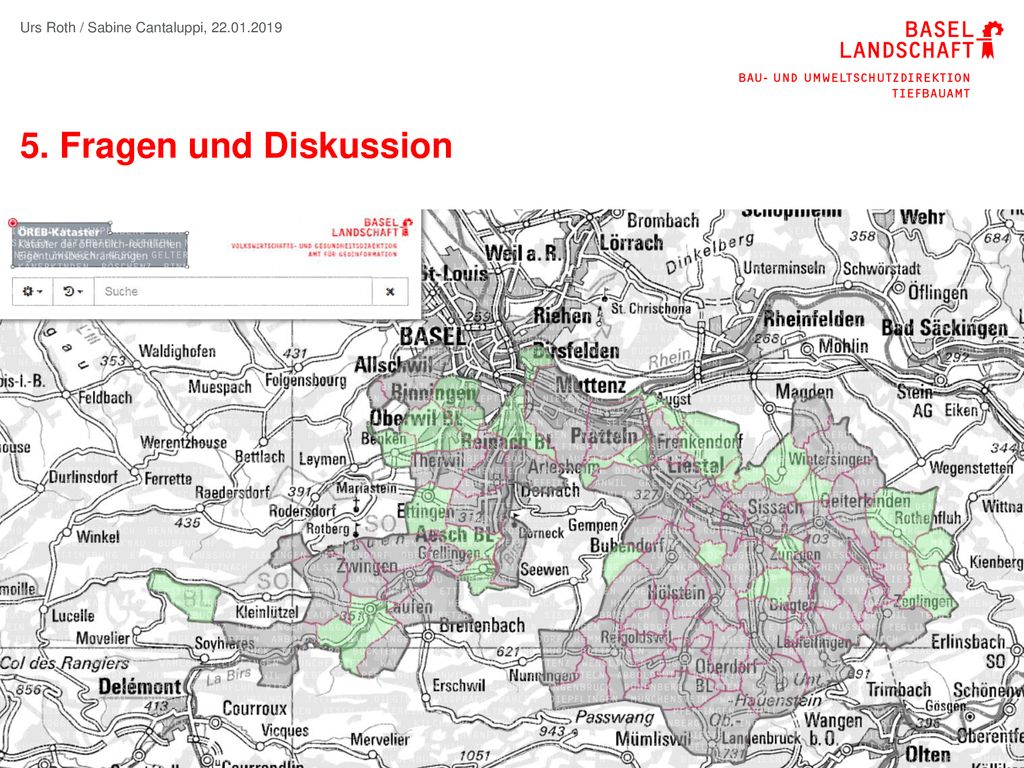

5. Fragen und Diskussion

20 6. Prozess Nachführung der Geodaten
Urs Roth / Sabine Cantaluppi, 6. Prozess Nachführung der Geodaten

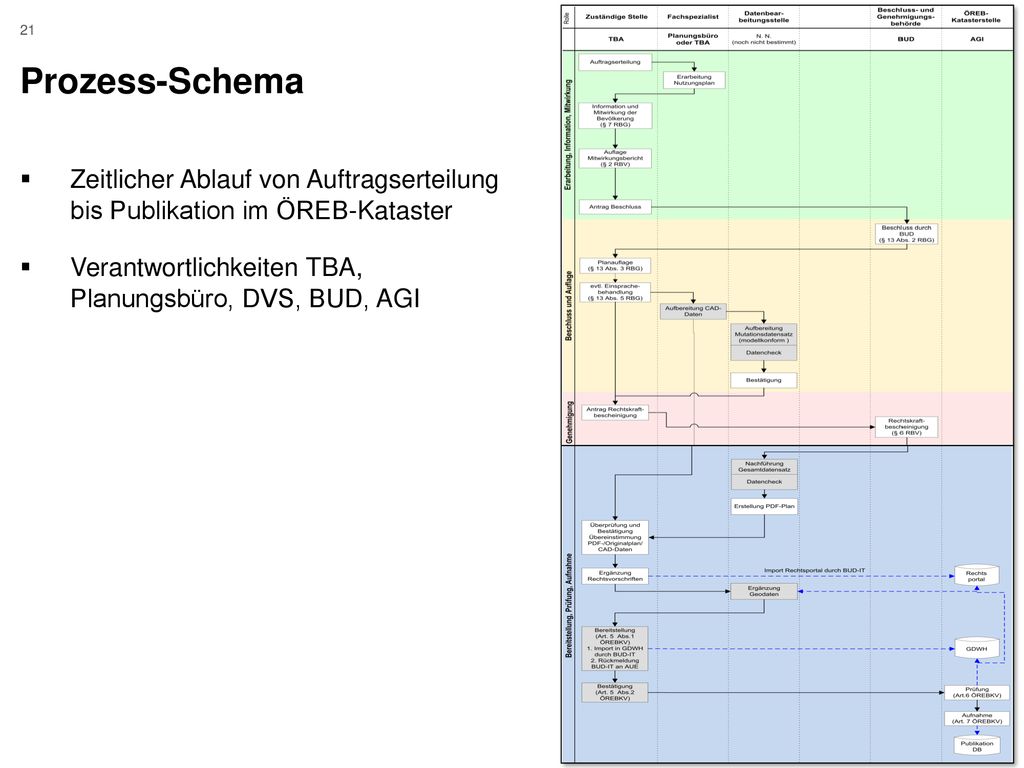

21 Prozess-Schema Zeitlicher Ablauf von Auftragserteilung bis Publikation im ÖREB-Kataster Verantwortlichkeiten TBA, Planungsbüro, DVS, BUD, AGI

22 Detail-Prozess TBA 1 Zeitlicher Ablauf ab Bereitstellung der CAD- Daten bis Abgabe der Geodaten Verantwortlichkeiten TBA- intern, Planungsbüro und DVS Inkl. Arbeitsanweisungen, technische Grundlagen, Prüfprozesse 2 3

23 Detail-Prozess TBA – Schritt 1
Nach Einsprachebehandlung Aufforderung durch PL TBA an Planungsbüro Bereitstellung CAD-Daten an GIS-Verantwortliche TBA  Datenprüfung und Erfassung GIS-Daten gem. Datenmodell (Mutationsdatensatz)

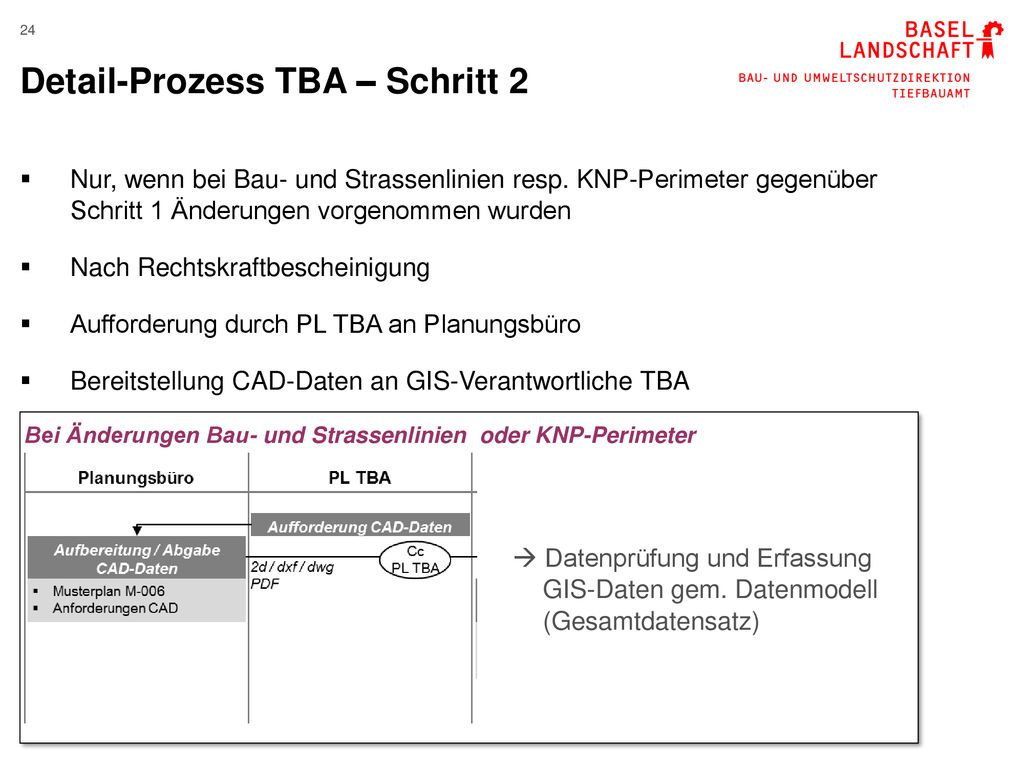

24 Detail-Prozess TBA – Schritt 2
Nur, wenn bei Bau- und Strassenlinien resp. KNP-Perimeter gegenüber Schritt 1 Änderungen vorgenommen wurden Nach Rechtskraftbescheinigung Aufforderung durch PL TBA an Planungsbüro Bereitstellung CAD-Daten an GIS-Verantwortliche TBA Bei Änderungen Bau- und Strassenlinien oder KNP-Perimeter  Datenprüfung und Erfassung GIS-Daten gem. Datenmodell (Gesamtdatensatz)

25 Detail-Prozess TBA – Schritt 3
Nach Erfassung der GIS-Daten Inhaltliche Kontrolle durch PL TBA anhand PDF-Plan  Erfassung GIS-Daten gem. Datenmodell

26 7./8. Anforderungen CAD-Daten / Musterplan M-006
Urs Roth / Sabine Cantaluppi, 7./8. Anforderungen CAD-Daten / Musterplan M-006

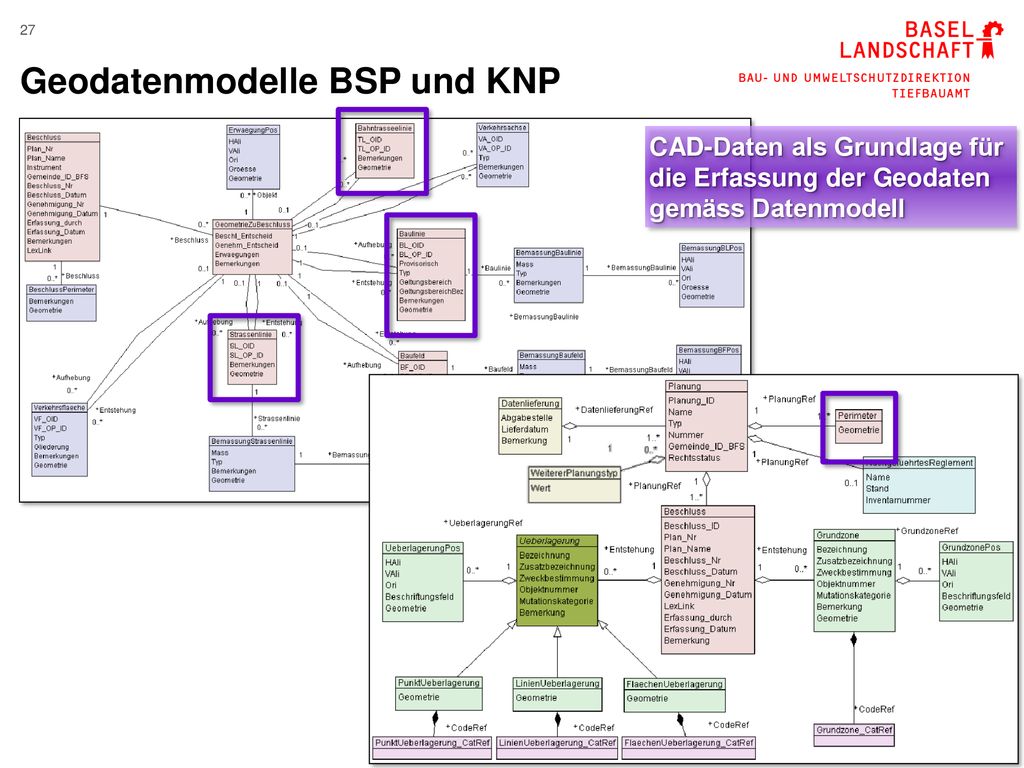

27 Geodatenmodelle BSP und KNP
CAD-Daten als Grundlage für die Erfassung der Geodaten gemäss Datenmodell

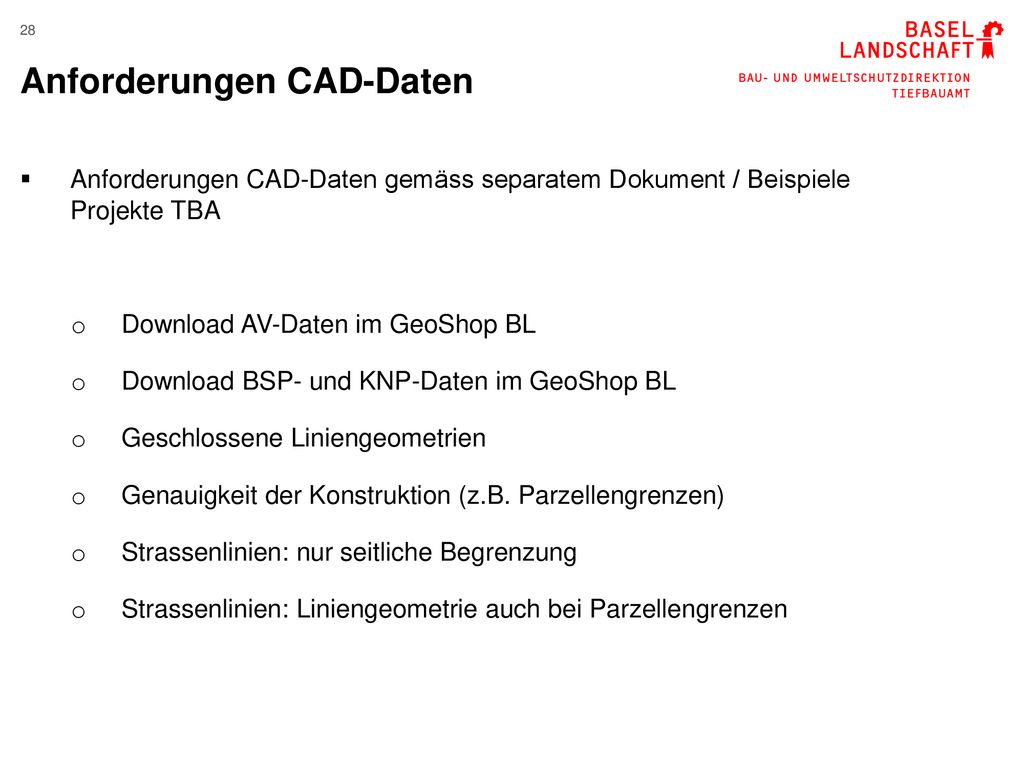

28 Anforderungen CAD-Daten
Anforderungen CAD-Daten gemäss separatem Dokument / Beispiele Projekte TBA Download AV-Daten im GeoShop BL Download BSP- und KNP-Daten im GeoShop BL Geschlossene Liniengeometrien Genauigkeit der Konstruktion (z.B. Parzellengrenzen) Strassenlinien: nur seitliche Begrenzung Strassenlinien: Liniengeometrie auch bei Parzellengrenzen

29 Musterplan M-006 Download unter > Downloads > Musterdokumente / -Pläne Oder direkt unter behorden/direktionen/bau-und- umweltschutzdirektion/tiefbauamt/downloads-1/musterdokumente Wichtigste Merkmale: Layerstruktur Zeichnerische Umsetzung der Vorgaben der Anforderungen CAD Inhalte des KNP-Perimeters

30 Urs Roth / Sabine Cantaluppi, 22.01.2019
9. Fragen und Diskussion

31 Vielen Dank für Ihre Aufmerksamkeit!
Urs Roth / Sabine Cantaluppi, Vielen Dank für Ihre Aufmerksamkeit!
