mit Erdwärmesonden (EWS)

Präsentation zum Thema: "mit Erdwärmesonden (EWS)"—  Präsentation transkript:

1 mit Erdwärmesonden (EWS)
Steinbeis-Transferzentrum Energietechnik Ulm SolarBau:MONITOR Gebäudekühlung mit Erdwärmesonden (EWS) EnerGon Startfolie

2 Geplanter Erdwärmetauscher (EWT)

3 Konzept ENERGON (Okt. 2000) » mechanische Lüftung mit
Wärmerückgewinnung (WRG) im Kreislaufverbundsystem (KVS) • Heizen mit Erdwärmetauscher (begrenzt) • Nachheizen mit Fernwärme • Kühlen mit Erdwärmetauscher (begrenzt) » Betonkerntemperierung (BKT) • Heizen mit Fernwärme • Kühlen mit Fernkälte (!)

4 Fernkälte muss weg ! » sog. Klimakälte wird produziert
und verteilt mit + 6 oC » Bauteilkühlung darf + 18 oC nicht unterschreiten (Tauwasser) » das Kühlpotential des Erdreichs steht mit + 10 oC zur Verfügung

5 Lösung Erdwärmesonden
» im Sommer: • perfekte Betonkernkühlung Aufwand: lediglich Pumpenstrom • perfekte Zuluftkühlung » im Winter: • Zuluftvorwärmung EWT entfällt komplett ! » übers Jahr: • bedarfsgerechte Regeneration des Erdreichs

6 Schema Erdwärmesonden

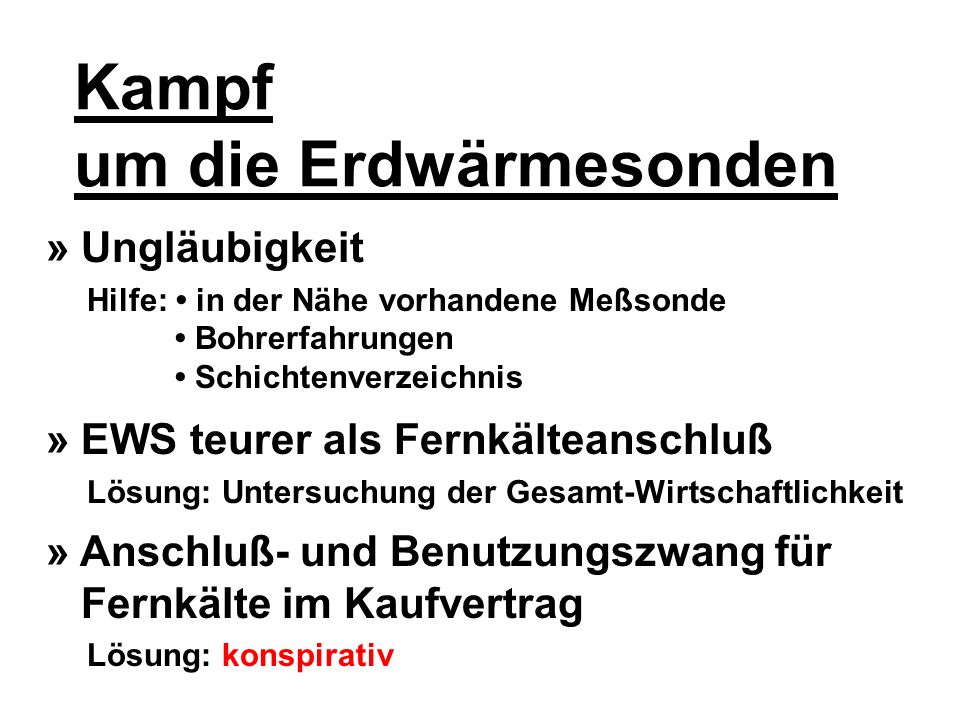

7 Kampf um die Erdwärmesonden
» Ungläubigkeit Hilfe: • in der Nähe vorhandene Meßsonde • Bohrerfahrungen • Schichtenverzeichnis » EWS teurer als Fernkälteanschluß Lösung: Untersuchung der Gesamt-Wirtschaftlichkeit » Anschluß- und Benutzungszwang für Fernkälte im Kaufvertrag Lösung: konspirativ

8 Ausführung Erdwärmesonden
» problemlos die Auslegung » problemlos Bohrungen und Installation » Optimierungspotential • unnötig hohe Planungskosten • Schächte und Ringleitungen verteuern EWS-Kosten von 40 €/m auf 65 €/m

9 Anordnung der Schächte, Erdwärmesonden und Ringleitungen
Tiefgarage Erdkanal für Außenluft-ansaugung Zuluftzentrale 6 7 8 5 4 3 2 1 11 10 9

10 Thermische Beeinflussung benachbarter Sonden
Sonde 1d Meßsonde 1c Schacht 1 Sonde 1b Sonde 1a

11 Anfangstemperatur des Erdreichs
Beladetemperatur in 10 m und 50 m Tiefe: 30 Tage 60 Tage 90 Tage 120 Tage 150 Tage 180 Tage in 100 m Tiefe: Berechnete Temperaturprofile um eine EWS bei Luftvorwärmung mit maximaler Leistung oC Abstand m oC m

12 Wirtschaftlichkeit und ökologische Bewertung von 3 Systemvarianten

13 Systemvariante 1 • EWS für Betonkernkühlung • EWS für Zuluftkühlung
Datenbasis • abgerechnete Kosten im Projekt ENERGON • EWS für Betonkernkühlung • EWS für Zuluftkühlung • EWS für Zuluftvorwärmung

14 Systemvariante 2 • Fernkälte für Betonkernkühlung
Datenbasis • Lieferverträge mit EVU • Fernkälte für Betonkernkühlung • Fernkälte für Zuluftkühlung • Fernwärme für Zuluftvorwärmung

15 Systemvariante 3 • Fernkälte für Betonkernkühlung
Datenbasis • EWT hochgerechnet aus SolarBau-Projekten • Lieferverträge mit EVU • Fernkälte für Betonkernkühlung • EWT für Zuluftkühlung Ergänzung mit Fernkälte • EWT für Zuluftvorwärmung Ergänzung mit Fernwärme

16 Kosten der Systemvarianten

17 Primärenergie-Aufwand

18 CO2-Emission der Systemvarianten

19 Schlussthesen » Energieeffiziente Gebäude müssen ohne
klassische Klimakälte auskommen » EWT sind bestenfalls eine Teillösung, da ihre Leistung begrenzt und Flüssigkeits- Betonkernkühlung nicht möglich ist » Thermische Bauteilaktivierung und damit die Betonkernkühlung werden nie mehr vom Markt verschwinden !? » Erdwärmesonden sind die wirtschaftliche und umweltschonende Lösung.
