1 ISOCELL Seitenlüftungssystem

2 ISOCELL - Seitenlüftungssystem
Die perfekte Lösung für Ihr Stallklima zu allen Jahreszeiten

3 ISOCELL - Seitenlüftungssystem
Isolierung senkt Heizkosten für Tränkewasser und Melkstand

4 ISOCELL - Seitenlüftungssystem
Mehr Licht im Stall auch im Winter Hohe Lichtdurchlässigkeit der geschlossenen Membrane sorgt für reduzierte Beleuchtungskosten und erhöhte Fruchtbarkeit bei gleichzeitiger thermischer Isolierung des Stalles

5 ISOCELL - Seitenlüftungssystem

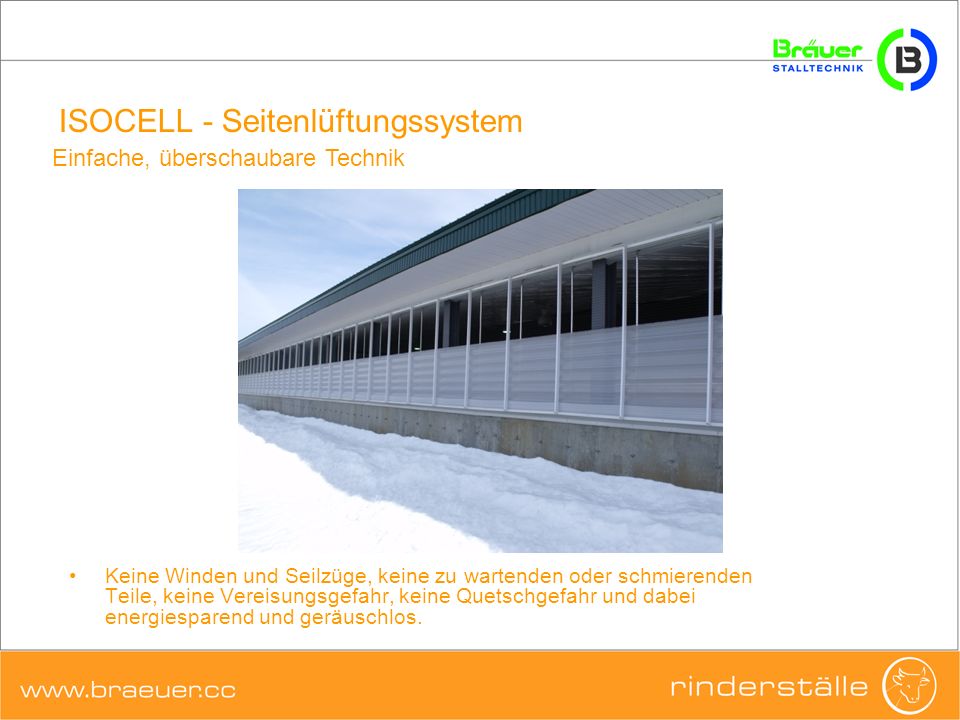

Einfache, überschaubare Technik Keine Winden und Seilzüge, keine zu wartenden oder schmierenden Teile, keine Vereisungsgefahr, keine Quetschgefahr und dabei energiesparend und geräuschlos.

6 ISOCELL - Seitenlüftungssystem
Schnelle Montage ohne Einstellarbeiten Vorgefertigte Ventilatorschächte, es sind keine Seilzüge, Endschalter vorhanden oder einzustellen, einfache Verkabelung.

7 ISOCELL - Seitenlüftungssystem
ISOCELL ist ein komplettes Wandsystem Ventilatorkasten Profilblech oben Stützstreben (Innen und Außen) ISOCELL-Membrane Profilblech unten mit integrierter Entwässerung

8 ISOCELL - Seitenlüftungssystem
ISOCELL ist ein komplettes Wandsystem Solide Stützstreben außen aus UV-beständigem PVC Stützstreben innen aus korrosionsfreiem Aluminium

9 ISOCELL - Seitenlüftungssystem
Die ISOCELL-Membran im Vergleich zu anderen üblichen Systemen ISOCELL isoliert wesentlich besser als etwa ein einfaches Stallfenster. Günstiger als ein Fenster und ISOCELL passt sich der Stalltemp. an. ISOCELL kann im Gegensatz zu einem Glasfenster leicht rep. werden (Patch)

10 ISOCELL - Seitenlüftungssystem
Der Vorteil der ISOCELL-Membran gegenüber ähnlichen Systemen Bisherige Systeme Multiple Isolierzellen Durch das horizontale Mehrkammernsystem wird die Wärmeübertragung zwischen Umgebung und Stallinnerem reduziert. Durch die dreieckige Formgebung findet im Inneren der Zellen eine wesentlich geringere Luftumwälzung statt.

11 ISOCELL - Seitenlüftungssystem
Der Vorteil der ISOCELL-Membran gegenüber ähnlichen Systemen In den grau schattierten Bereichen findet praktisch keine Luftbewegung statt. Die Wärmeübertragung wird damit reduziert. Gleichzeitig steigt die Stabilität der Membran, sowohl gegen seitliche Druckbelastung als auch vertikale Eisbelastung. Durch das horizontale Mehrkammernsystem wird die Wärmeübertragung zwischen Umgebung und Stallinnerem reduziert. Durch die dreieckige Formgebung findet im Inneren der Zellen eine wesentlich geringere Luftumwälzung statt.

12 ISOCELL - Seitenlüftungssystem
Varianten: ISOCELL ohne Mindestluftrate 1xKammer 2xKammer 3xKammer 4xKammer Eine Membran kann aus bis zu 4 Kammern bestehen (=4 Ventilatoren)

13 ISOCELL - Seitenlüftungssystem

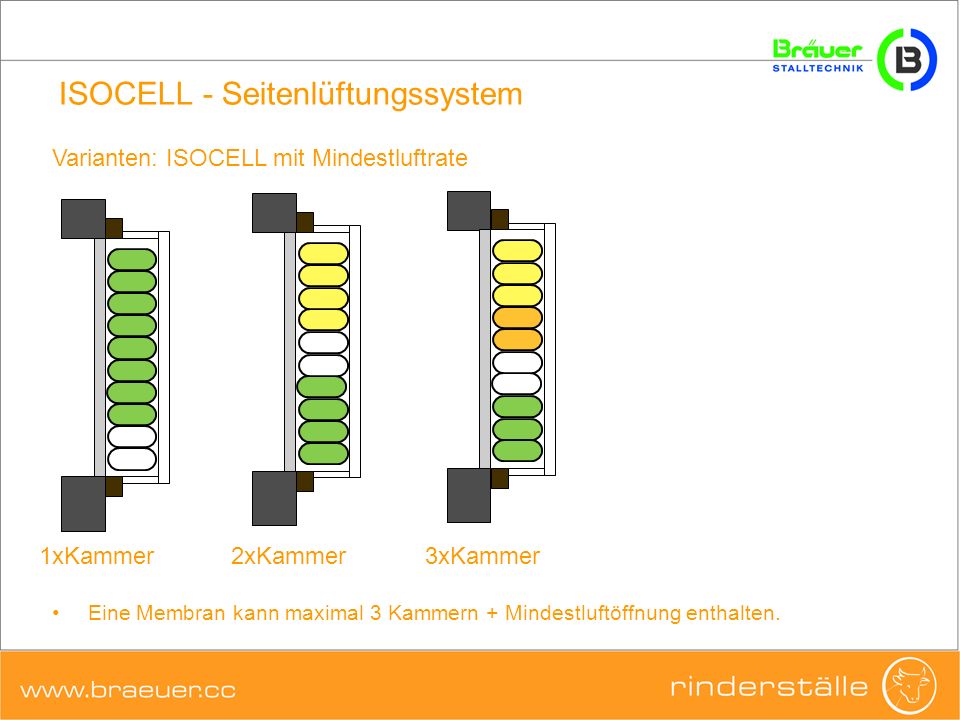

Varianten: ISOCELL mit Mindestluftrate 1xKammer 2xKammer 3xKammer Eine Membran kann maximal 3 Kammern + Mindestluftöffnung enthalten.

14 ISOCELL - Seitenlüftungssystem

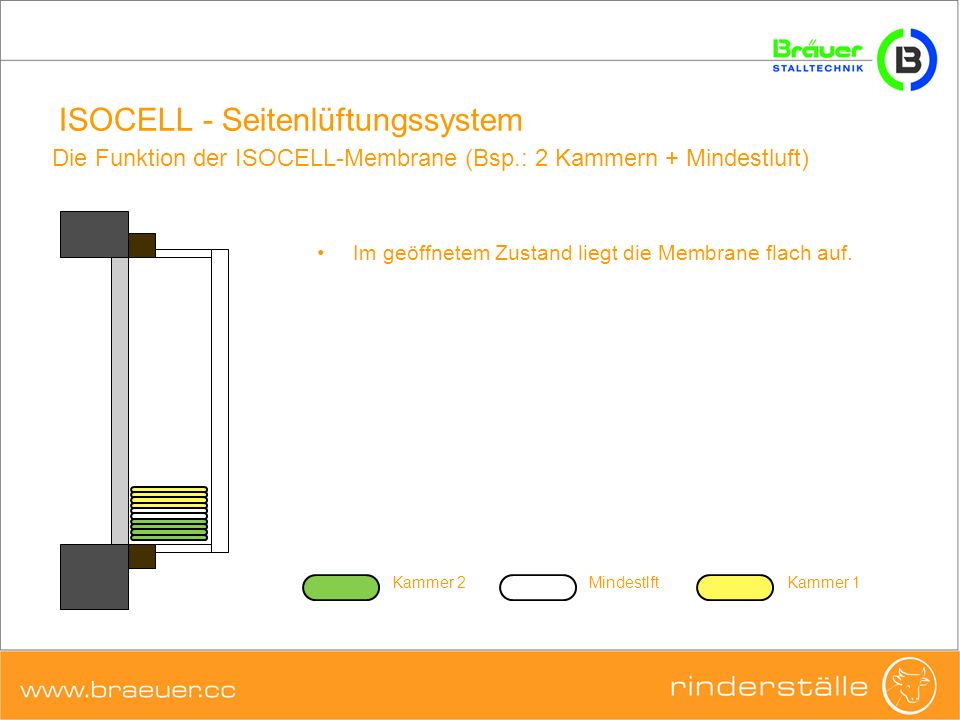

Die Funktion der ISOCELL-Membrane (Bsp.: 2 Kammern + Mindestluft) Im geöffnetem Zustand liegt die Membrane flach auf. Kammer 2 Mindestlft. Kammer 1

15 ISOCELL - Seitenlüftungssystem
Die Funktion der ISOCELL-Membrane (Bsp.: 2 Kammern + Mindestluft) Bei 40% Schließgrad wird die oberste (erste) Kammer aufgeblasen. Die Membrane hebt sich. Kammer 2 Mindestlft. Kammer 1

16 ISOCELL - Seitenlüftungssystem

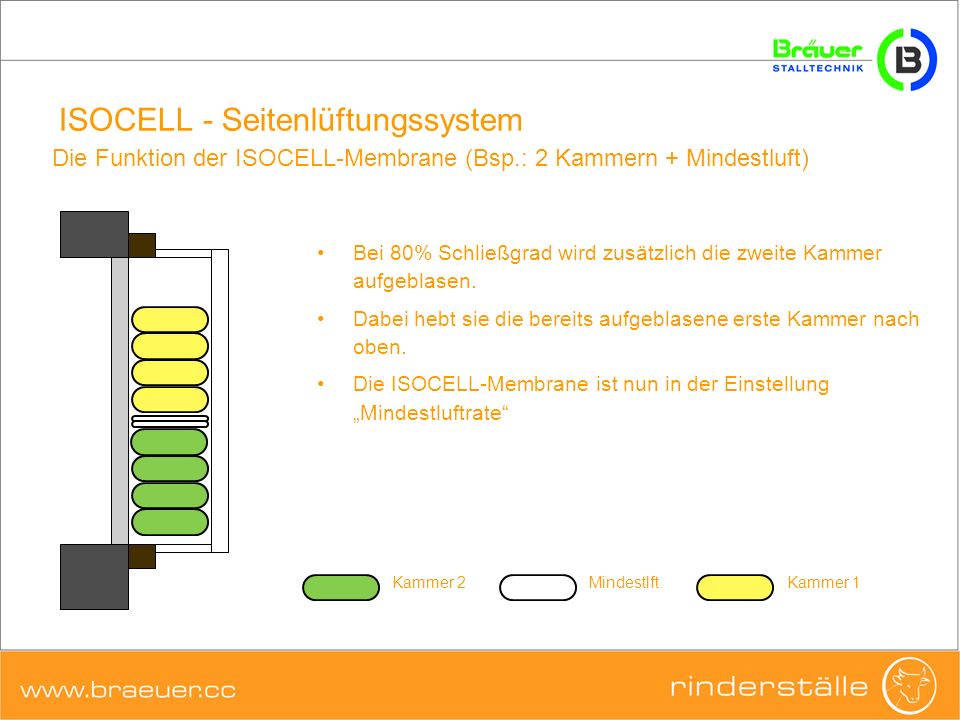

Die Funktion der ISOCELL-Membrane (Bsp.: 2 Kammern + Mindestluft) Bei 80% Schließgrad wird zusätzlich die zweite Kammer aufgeblasen. Dabei hebt sie die bereits aufgeblasene erste Kammer nach oben. Die ISOCELL-Membrane ist nun in der Einstellung „Mindestluftrate“ Kammer 2 Mindestlft. Kammer 1

17 ISOCELL - Seitenlüftungssystem
Die Funktion der ISOCELL-Membrane (Bsp.: 2 Kammern + Mindestluft) Bei 100% Schließgrad wird die verbliebene Kammer („Mindestluftrate“) ebenfalls aufgeblasen. Die Wand ist nun komplett geschlossen. Der oberste und der unterste Luftschlauch schmiegen sich dabei an die Profilfbleche und sorgen damit für einen dichten Abschluß der Membrane. Kammer 2 Mindestlft. Kammer 1

18 ISOCELL - Seitenlüftungssystem
Expert 21+ Lüftungscomputer Ein Computer für den gesamten Stall Steuert bis zu 16 Kammern z.B.: 4 Membranen a 4 Kammern Anschluß mehrerer Temperaturfühler für exakte Messungen in großen Stallungen sowie Außenfühler Mit optionaler Wetterstation ist es möglich die Membranen in Abhängigkeit von Windrichtung, Windgeschwindigkeit und Regen zu steuern Schaltausgänge zur Ansteuerung von Tränkebeckenheizungen, Melkstandheizungen, Stallkühlung. Analoge Steuerungsausgänge für frequenzgeregelte Milchviehventilatoren und Lichtfirste. Einfache Bedienung und Datensicherung per USB-Stick Mehrere Alarmausgänge

19 ISOCELL - Seitenlüftungssystem
Lüftung ganz nach Bedarf Egal ob Sommer oder Winter, die ISOCELL Membrane in Verbindung mit dem Expert 21+ Rechner sorgt immer für eine ausgeglichene Stalltemperatur.

20 ISOCELL - Seitenlüftungssystem
Referenz Teufel in Allhartsberg Ostseite: 2 Membranen mit einer Öffnungshöhe von je 1,8m Unterste Membrane besteht aus 2 Kammern. Oberste Membrane besteht aus 2 Kammern + Mindestluft. Regelstufen: % geschl.

21 ISOCELL - Seitenlüftungssystem
Referenz Teufel in Allhartsberg Westseite: 2 Membranen mit einer Öffnungshöhe von je 2,8m Unterste Membrane besteht aus 3 Kammern. Oberste Membrane besteht aus 2 Kammern + Mindestluft. Regelstufen: % %
