1 Aktuelle Entwicklungen in der Brandschutznormung
Dr.-Ing. Franz-Josef Frey Infraserv Höchst Frankfurt am Main

2 Dr. Franz-Josef Frey/Infraserv Höchst

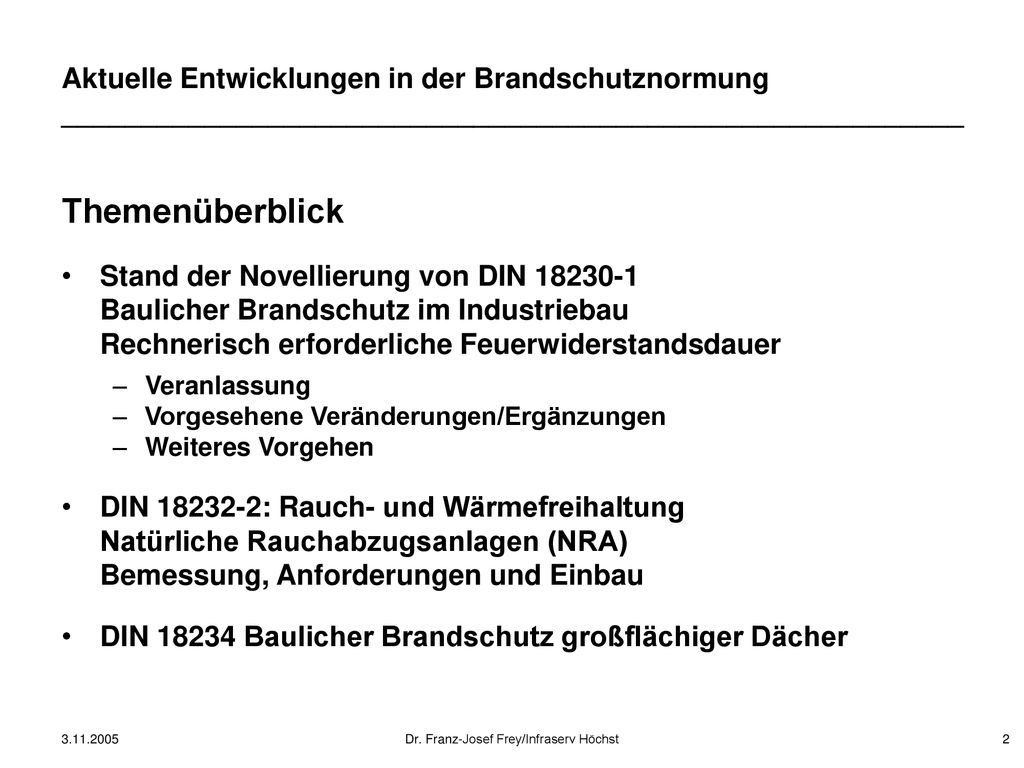

Aktuelle Entwicklungen in der Brandschutznormung _________________________________________________________ Themenüberblick Stand der Novellierung von DIN Baulicher Brandschutz im Industriebau Rechnerisch erforderliche Feuerwiderstandsdauer Veranlassung Vorgesehene Veränderungen/Ergänzungen Weiteres Vorgehen DIN : Rauch- und Wärmefreihaltung Natürliche Rauchabzugsanlagen (NRA) Bemessung, Anforderungen und Einbau DIN Baulicher Brandschutz großflächiger Dächer Dr. Franz-Josef Frey/Infraserv Höchst

3 Dr. Franz-Josef Frey/Infraserv Höchst

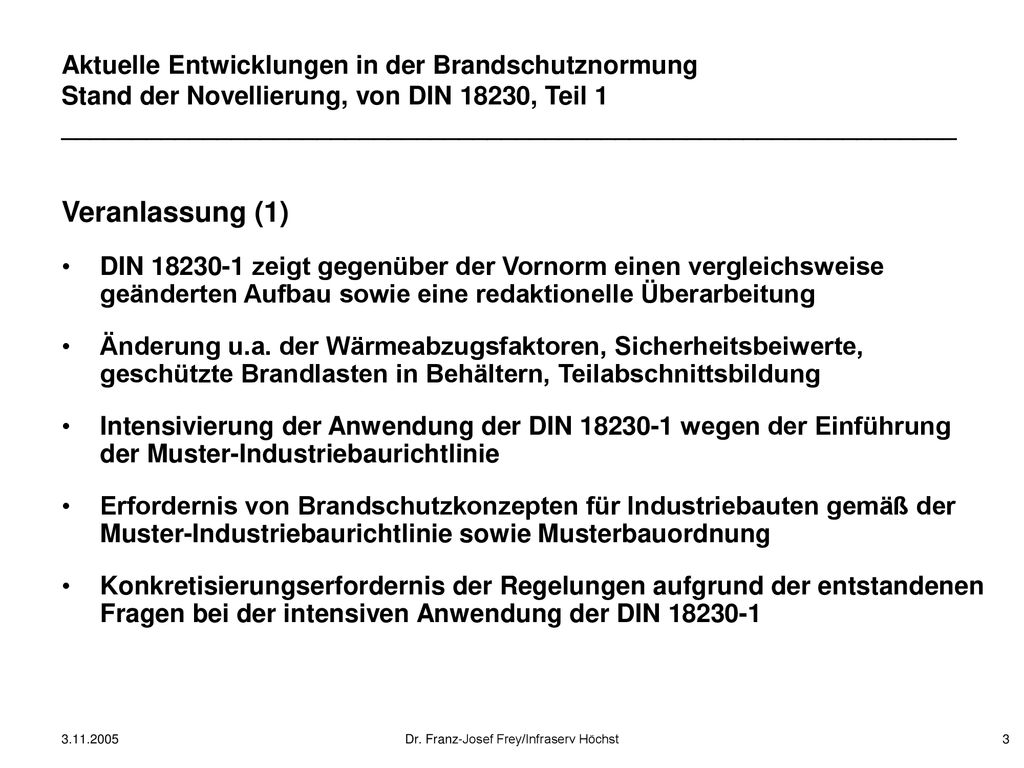

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Veranlassung (1) DIN zeigt gegenüber der Vornorm einen vergleichsweise geänderten Aufbau sowie eine redaktionelle Überarbeitung Änderung u.a. der Wärmeabzugsfaktoren, Sicherheitsbeiwerte, geschützte Brandlasten in Behältern, Teilabschnittsbildung Intensivierung der Anwendung der DIN wegen der Einführung der Muster-Industriebaurichtlinie Erfordernis von Brandschutzkonzepten für Industriebauten gemäß der Muster-Industriebaurichtlinie sowie Musterbauordnung Konkretisierungserfordernis der Regelungen aufgrund der entstandenen Fragen bei der intensiven Anwendung der DIN Dr. Franz-Josef Frey/Infraserv Höchst

4 Dr. Franz-Josef Frey/Infraserv Höchst

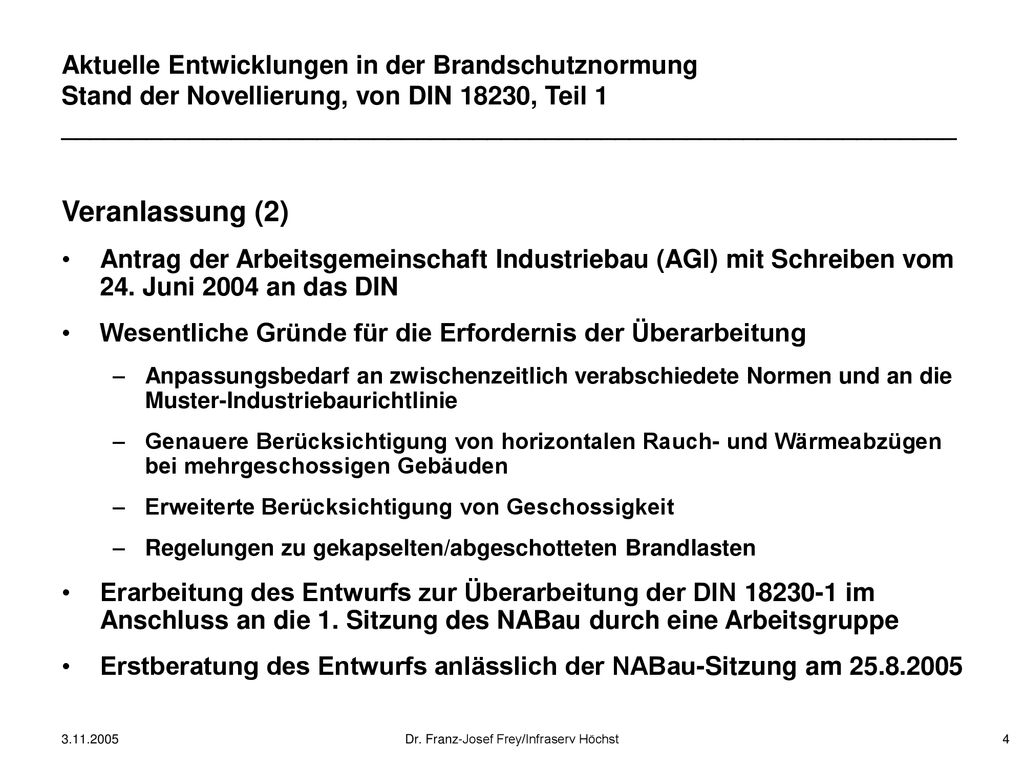

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Veranlassung (2) Antrag der Arbeitsgemeinschaft Industriebau (AGI) mit Schreiben vom 24. Juni 2004 an das DIN Wesentliche Gründe für die Erfordernis der Überarbeitung Anpassungsbedarf an zwischenzeitlich verabschiedete Normen und an die Muster-Industriebaurichtlinie Genauere Berücksichtigung von horizontalen Rauch- und Wärmeabzügen bei mehrgeschossigen Gebäuden Erweiterte Berücksichtigung von Geschossigkeit Regelungen zu gekapselten/abgeschotteten Brandlasten Erarbeitung des Entwurfs zur Überarbeitung der DIN im Anschluss an die 1. Sitzung des NABau durch eine Arbeitsgruppe Erstberatung des Entwurfs anlässlich der NABau-Sitzung am Dr. Franz-Josef Frey/Infraserv Höchst

5 Dr. Franz-Josef Frey/Infraserv Höchst

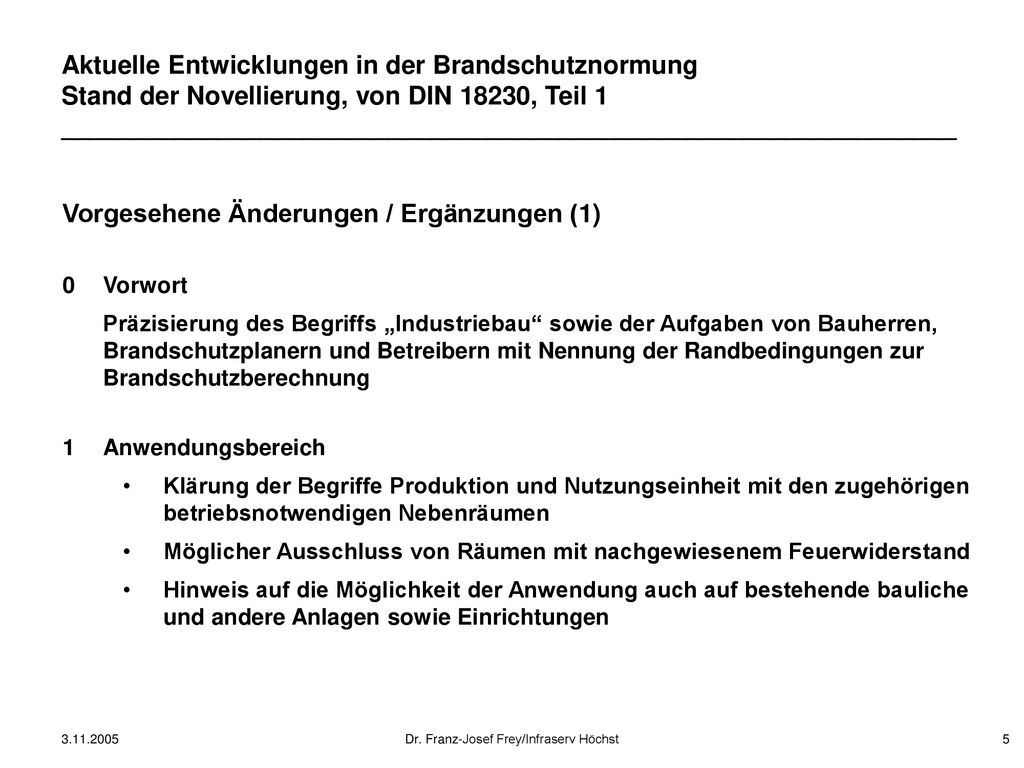

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (1) 0 Vorwort Präzisierung des Begriffs „Industriebau“ sowie der Aufgaben von Bauherren, Brandschutzplanern und Betreibern mit Nennung der Randbedingungen zur Brandschutzberechnung Anwendungsbereich Klärung der Begriffe Produktion und Nutzungseinheit mit den zugehörigen betriebsnotwendigen Nebenräumen Möglicher Ausschluss von Räumen mit nachgewiesenem Feuerwiderstand Hinweis auf die Möglichkeit der Anwendung auch auf bestehende bauliche und andere Anlagen sowie Einrichtungen Dr. Franz-Josef Frey/Infraserv Höchst

6 Dr. Franz-Josef Frey/Infraserv Höchst

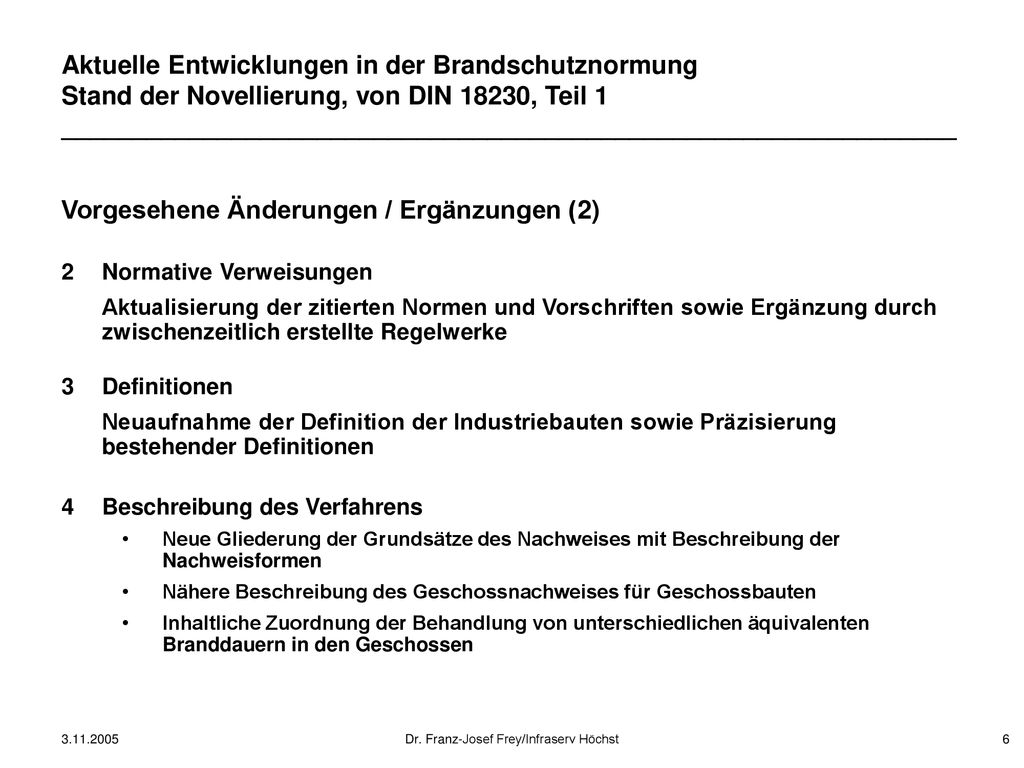

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (2) 2 Normative Verweisungen Aktualisierung der zitierten Normen und Vorschriften sowie Ergänzung durch zwischenzeitlich erstellte Regelwerke 3 Definitionen Neuaufnahme der Definition der Industriebauten sowie Präzisierung bestehender Definitionen 4 Beschreibung des Verfahrens Neue Gliederung der Grundsätze des Nachweises mit Beschreibung der Nachweisformen Nähere Beschreibung des Geschossnachweises für Geschossbauten Inhaltliche Zuordnung der Behandlung von unterschiedlichen äquivalenten Branddauern in den Geschossen Dr. Franz-Josef Frey/Infraserv Höchst

7 Dr. Franz-Josef Frey/Infraserv Höchst

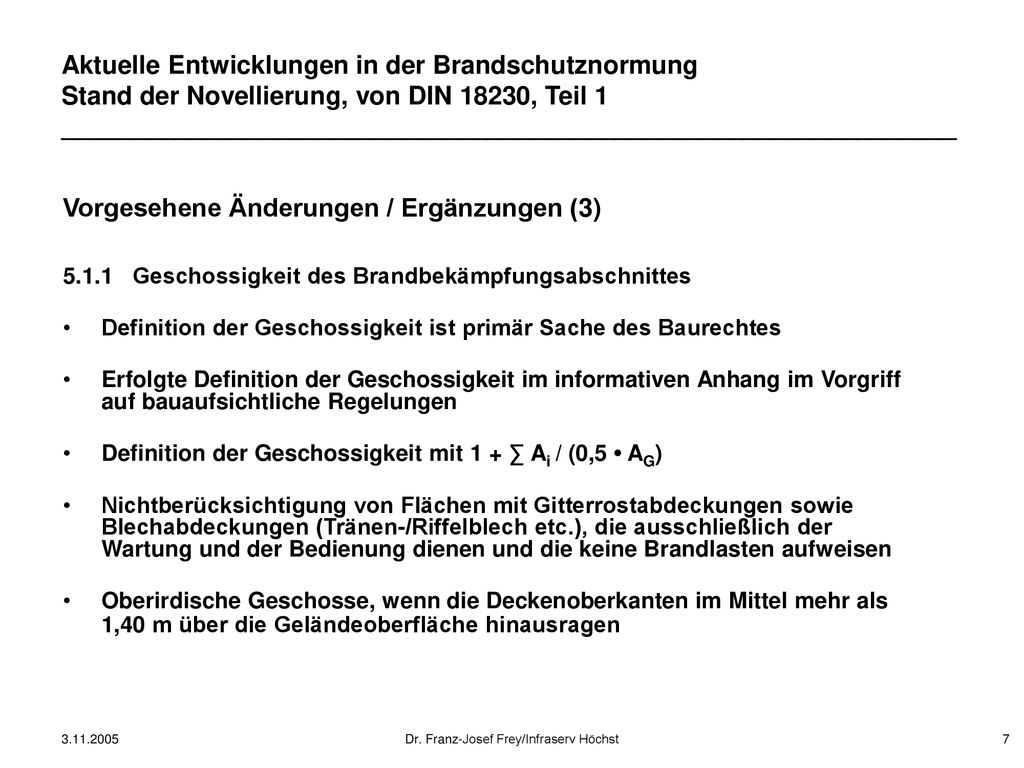

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (3) Geschossigkeit des Brandbekämpfungsabschnittes Definition der Geschossigkeit ist primär Sache des Baurechtes Erfolgte Definition der Geschossigkeit im informativen Anhang im Vorgriff auf bauaufsichtliche Regelungen Definition der Geschossigkeit mit 1 + ∑ Ai / (0,5 • AG) Nichtberücksichtigung von Flächen mit Gitterrostabdeckungen sowie Blechabdeckungen (Tränen-/Riffelblech etc.), die ausschließlich der Wartung und der Bedienung dienen und die keine Brandlasten aufweisen Oberirdische Geschosse, wenn die Deckenoberkanten im Mittel mehr als 1,40 m über die Geländeoberfläche hinausragen Dr. Franz-Josef Frey/Infraserv Höchst

8 Dr. Franz-Josef Frey/Infraserv Höchst

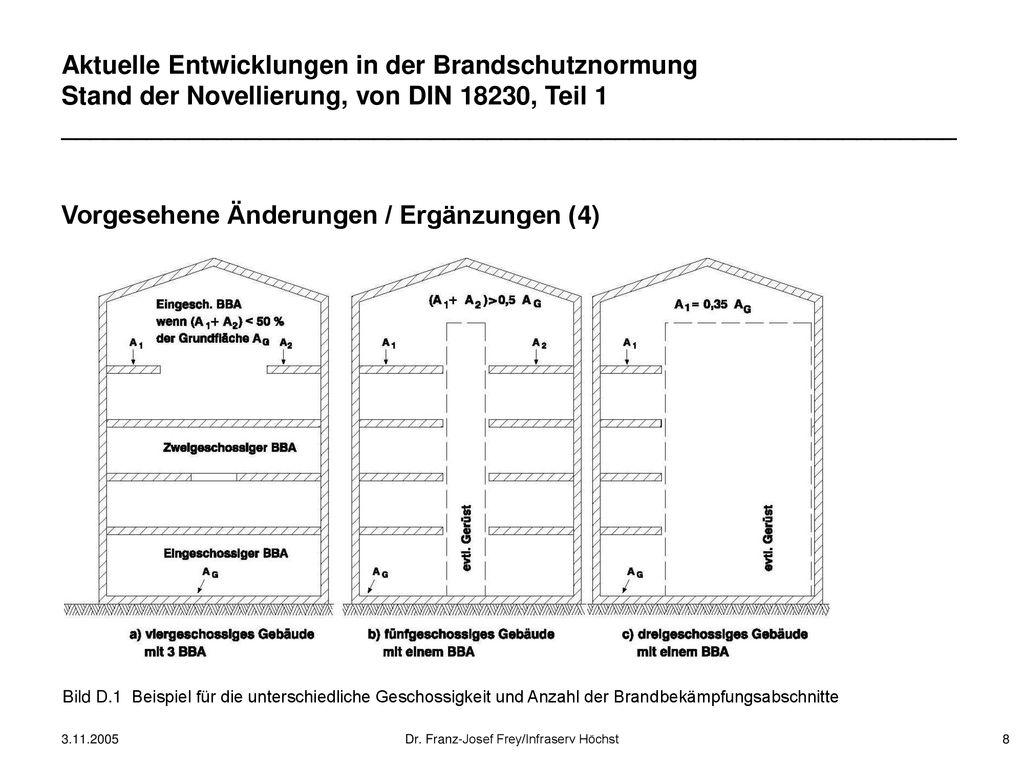

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (4) Bild D.1 Beispiel für die unterschiedliche Geschossigkeit und Anzahl der Brand­bekämpfungsabschnitte Dr. Franz-Josef Frey/Infraserv Höchst

9 Dr. Franz-Josef Frey/Infraserv Höchst

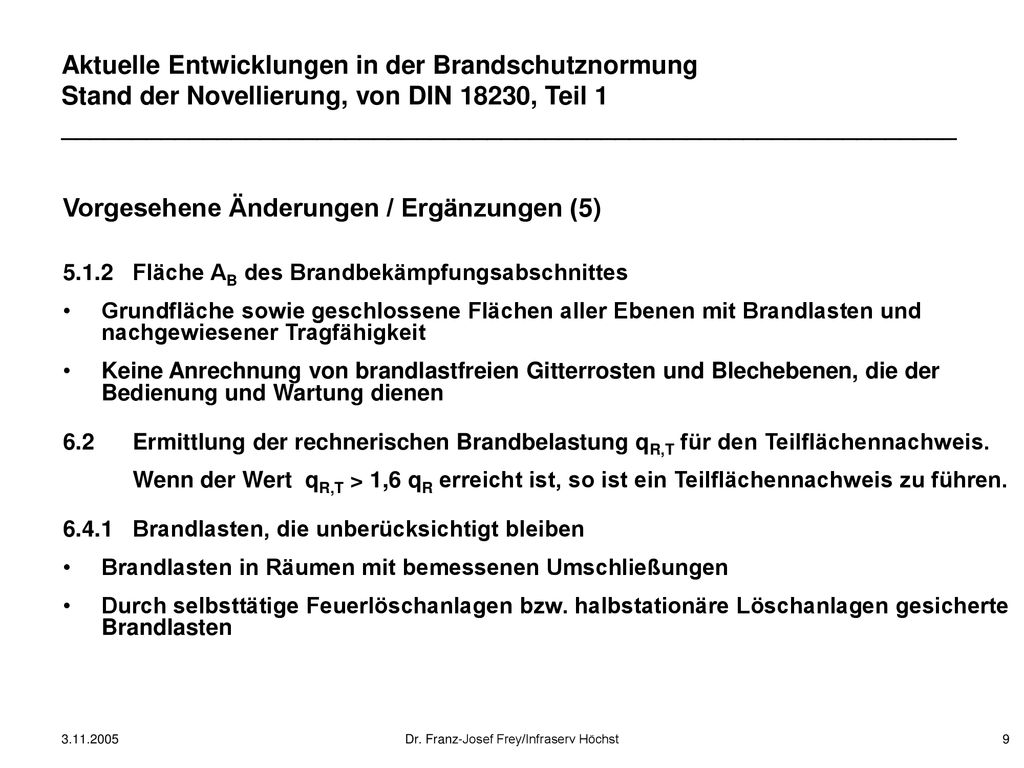

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (5) Fläche AB des Brandbekämpfungsabschnittes Grundfläche sowie geschlossene Flächen aller Ebenen mit Brandlasten und nachgewiesener Tragfähigkeit Keine Anrechnung von brandlastfreien Gitterrosten und Blechebenen, die der Bedienung und Wartung dienen 6.2 Ermittlung der rechnerischen Brandbelastung qR,T für den Teilflächennachweis. Wenn der Wert qR,T > 1,6 qR erreicht ist, so ist ein Teilflächennachweis zu führen. 6.4.1 Brandlasten, die unberücksichtigt bleiben Brandlasten in Räumen mit bemessenen Umschließungen Durch selbsttätige Feuerlöschanlagen bzw. halbstationäre Löschanlagen gesicherte Brandlasten Dr. Franz-Josef Frey/Infraserv Höchst

10 Dr. Franz-Josef Frey/Infraserv Höchst

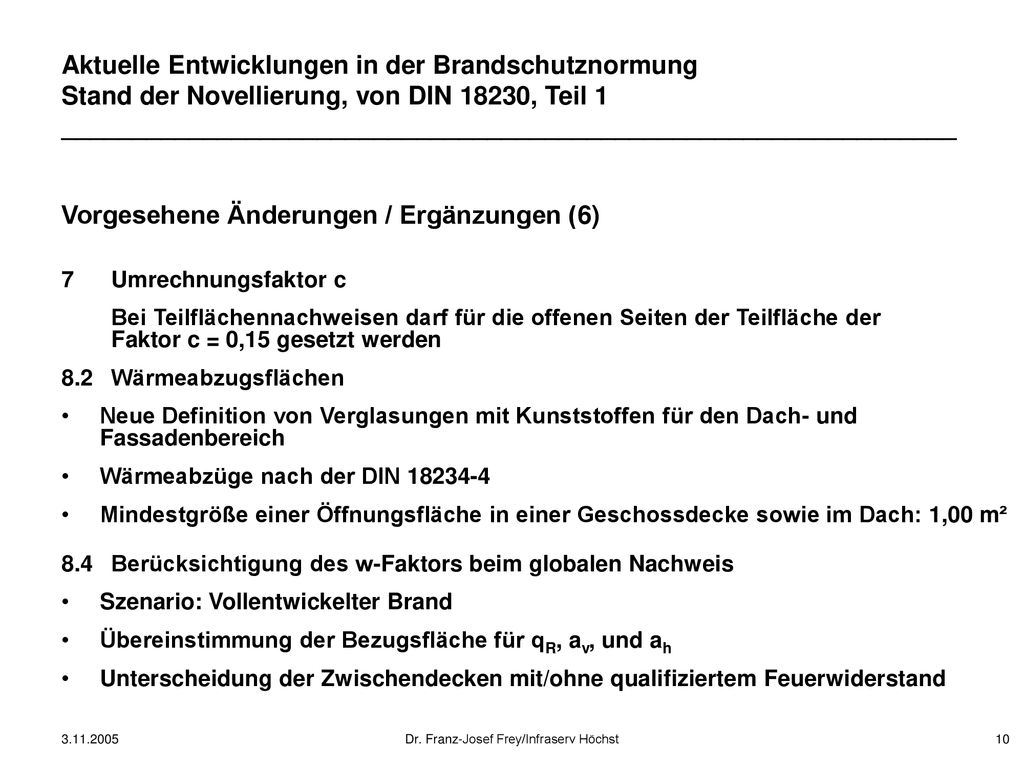

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (6) 7 Umrechnungsfaktor c Bei Teilflächennachweisen darf für die offenen Seiten der Teilfläche der Faktor c = 0,15 gesetzt werden 8.2 Wärmeabzugsflächen Neue Definition von Verglasungen mit Kunststoffen für den Dach- und Fassadenbereich Wärmeabzüge nach der DIN Mindestgröße einer Öffnungsfläche in einer Geschossdecke sowie im Dach: 1,00 m² 8.4 Berücksichtigung des w-Faktors beim globalen Nachweis Szenario: Vollentwickelter Brand Übereinstimmung der Bezugsfläche für qR, av, und ah Unterscheidung der Zwischendecken mit/ohne qualifiziertem Feuerwiderstand Dr. Franz-Josef Frey/Infraserv Höchst

11 Dr. Franz-Josef Frey/Infraserv Höchst

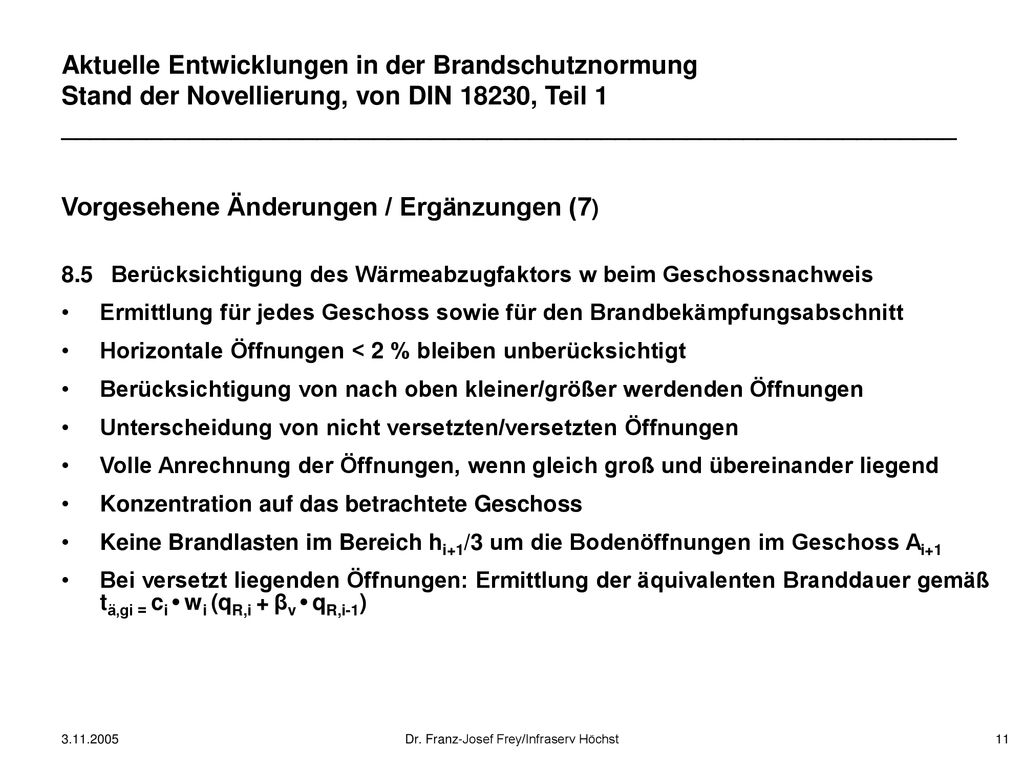

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (7) 8.5 Berücksichtigung des Wärmeabzugfaktors w beim Geschossnachweis Ermittlung für jedes Geschoss sowie für den Brandbekämpfungsabschnitt Horizontale Öffnungen < 2 % bleiben unberücksichtigt Berücksichtigung von nach oben kleiner/größer werdenden Öffnungen Unterscheidung von nicht versetzten/versetzten Öffnungen Volle Anrechnung der Öffnungen, wenn gleich groß und übereinander liegend Konzentration auf das betrachtete Geschoss Keine Brandlasten im Bereich hi+1/3 um die Bodenöffnungen im Geschoss Ai+1 Bei versetzt liegenden Öffnungen: Ermittlung der äquivalenten Branddauer gemäß tä,gi = ci • wi (qR,i + βv • qR,i-1) Dr. Franz-Josef Frey/Infraserv Höchst

12 Dr. Franz-Josef Frey/Infraserv Höchst
Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (8) Bild D.6 Beispiel zur Ermittlung des Wärmeabzugsfaktors w in Brandbekämpfungsabschnitten mit versetzt liegenden Öffnungen in den Decken und im Dach Dr. Franz-Josef Frey/Infraserv Höchst

13 Dr. Franz-Josef Frey/Infraserv Höchst

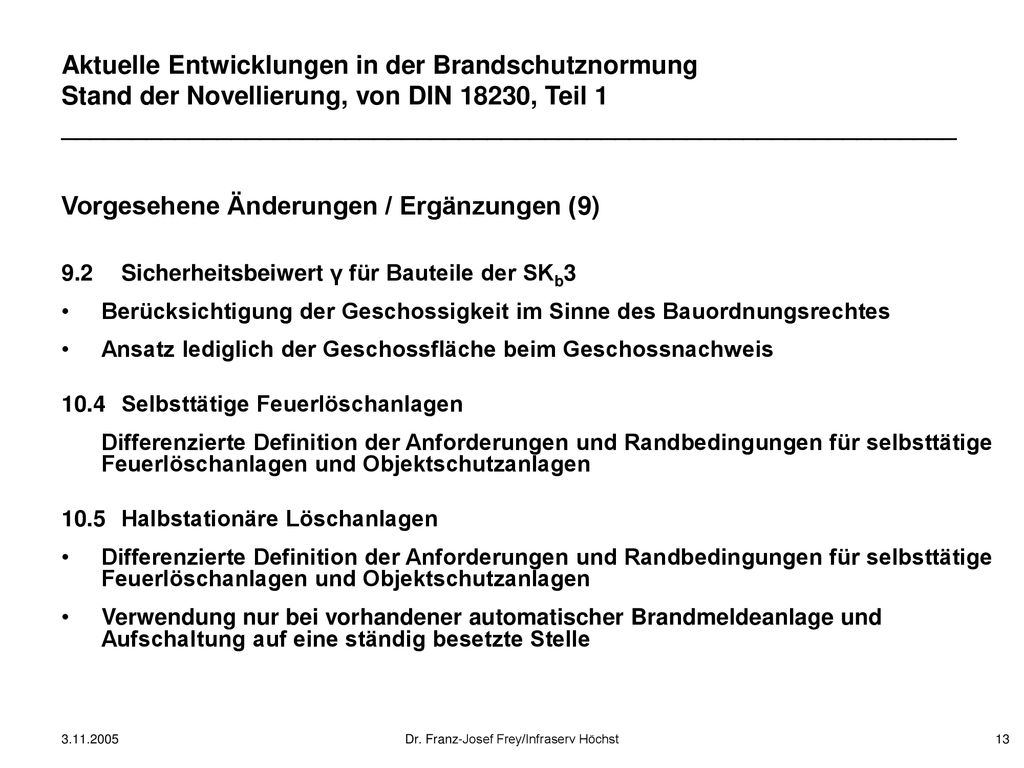

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (9) 9.2 Sicherheitsbeiwert γ für Bauteile der SKb3 Berücksichtigung der Geschossigkeit im Sinne des Bauordnungsrechtes Ansatz lediglich der Geschossfläche beim Geschossnachweis 10.4 Selbsttätige Feuerlöschanlagen Differenzierte Definition der Anforderungen und Randbedingungen für selbsttätige Feuerlöschanlagen und Objektschutzanlagen 10.5 Halbstationäre Löschanlagen Verwendung nur bei vorhandener automatischer Brandmeldeanlage und Aufschaltung auf eine ständig besetzte Stelle Dr. Franz-Josef Frey/Infraserv Höchst

14 Dr. Franz-Josef Frey/Infraserv Höchst
Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Vorgesehene Änderungen / Ergänzungen (10) Anhang A (normativ) Teilabschnitte Erweiterung der Abschnittsbildung in Anlehnung an die Regelungen der Verkaufsstättenverordnung Teilabschnittstrennung unabhängig von der Brandlast unter def. Voraussetzungen Freistreifen ≥ 10 m, wenn erforderliche Feuerwiderstandsklasse F90 Freistreifen ≥ 15 m, wenn erforderliche Feuerwiderstandsklasse > F90 Selbsttätige Feuerlöschanlagen in den Teilabschnitten Freistreifen weisen Rauchabzugsanlagen auf Tragwerk der Dächer im Bereich der Freistreifen aus A-Material Lichtdurchlässige Bedachungselemente aus B1-Material, nicht brennend abtropfend Dr. Franz-Josef Frey/Infraserv Höchst

15 Dr. Franz-Josef Frey/Infraserv Höchst

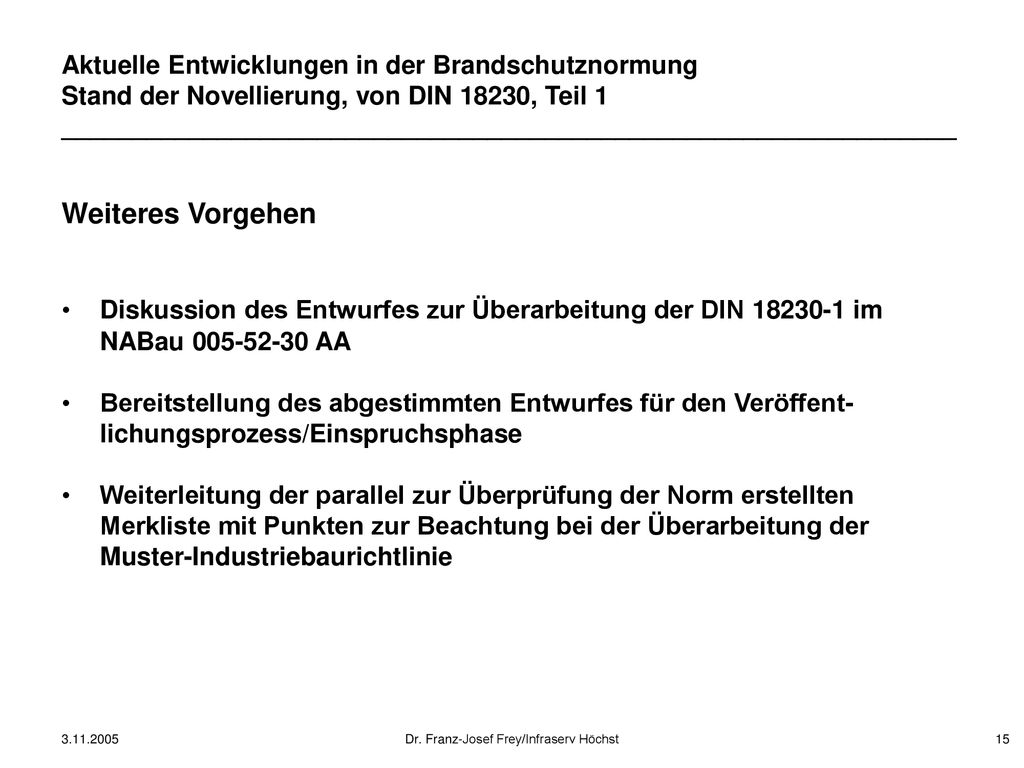

Aktuelle Entwicklungen in der Brandschutznormung Stand der Novellierung, von DIN 18230, Teil 1 _______________________________________________________________ Weiteres Vorgehen Diskussion des Entwurfes zur Überarbeitung der DIN im NABau AA Bereitstellung des abgestimmten Entwurfes für den Veröffent- lichungsprozess/Einspruchsphase Weiterleitung der parallel zur Überprüfung der Norm erstellten Merkliste mit Punkten zur Beachtung bei der Überarbeitung der Muster-Industriebaurichtlinie Dr. Franz-Josef Frey/Infraserv Höchst

16 Dr. Franz-Josef Frey/Infraserv Höchst

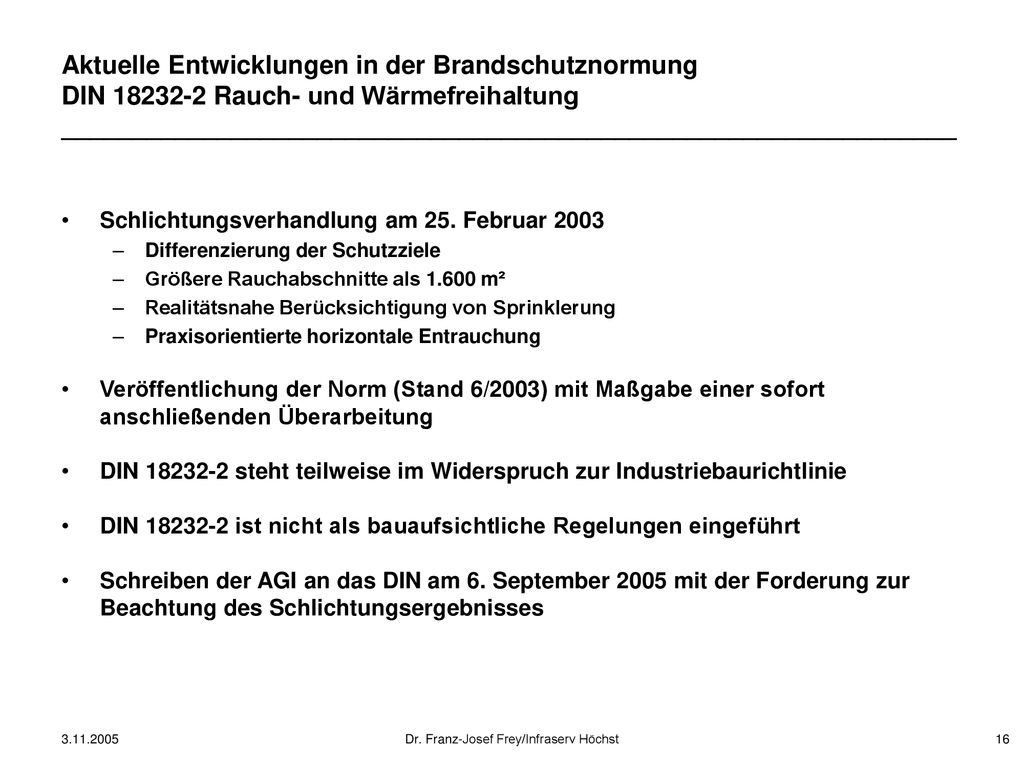

Aktuelle Entwicklungen in der Brandschutznormung DIN Rauch- und Wärmefreihaltung _______________________________________________________________ Schlichtungsverhandlung am 25. Februar 2003 Differenzierung der Schutzziele Größere Rauchabschnitte als m² Realitätsnahe Berücksichtigung von Sprinklerung Praxisorientierte horizontale Entrauchung Veröffentlichung der Norm (Stand 6/2003) mit Maßgabe einer sofort anschließenden Überarbeitung DIN steht teilweise im Widerspruch zur Industriebaurichtlinie DIN ist nicht als bauaufsichtliche Regelungen eingeführt Schreiben der AGI an das DIN am 6. September 2005 mit der Forderung zur Beachtung des Schlichtungsergebnisses Dr. Franz-Josef Frey/Infraserv Höchst

17 Dr. Franz-Josef Frey/Infraserv Höchst

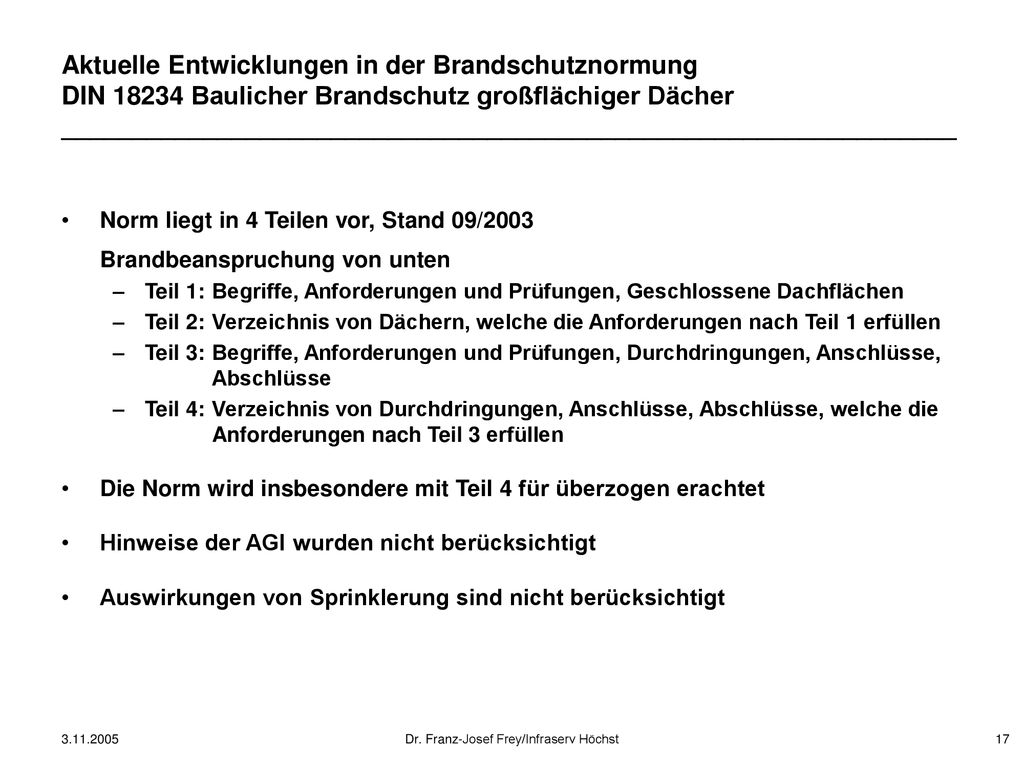

Aktuelle Entwicklungen in der Brandschutznormung DIN Baulicher Brandschutz großflächiger Dächer _______________________________________________________________ Norm liegt in 4 Teilen vor, Stand 09/2003 Brandbeanspruchung von unten Teil 1: Begriffe, Anforderungen und Prüfungen, Geschlossene Dachflächen Teil 2: Verzeichnis von Dächern, welche die Anforderungen nach Teil 1 erfüllen Teil 3: Begriffe, Anforderungen und Prüfungen, Durchdringungen, Anschlüsse, Abschlüsse Teil 4: Verzeichnis von Durchdringungen, Anschlüsse, Abschlüsse, welche die Anforderungen nach Teil 3 erfüllen Die Norm wird insbesondere mit Teil 4 für überzogen erachtet Hinweise der AGI wurden nicht berücksichtigt Auswirkungen von Sprinklerung sind nicht berücksichtigt Dr. Franz-Josef Frey/Infraserv Höchst
