Darstellung der Ergebnisse Dr.-Ing. K.-H. Dahlem, Rodenbach

Präsentation zum Thema: "Darstellung der Ergebnisse Dr.-Ing. K.-H. Dahlem, Rodenbach"—  Präsentation transkript:

1 Darstellung der Ergebnisse Dr.-Ing. K.-H. Dahlem, Rodenbach
1

2 Inhalt Umfang des Klimaschutz-Teilkonzeptes für den prot. Kirchenbezirk Kaiserslautern Erläuterungen zum Einzelbericht und Anlagen 3. Ergebnisse und Gesamtauswertung aller Liegenschaften im Klimaschutz-Teilkonzept für den prot. Kirchenbezirk Kaiserslautern 4. Sonderfall Kirchen

3

4 Umfang des Klimaschutzteilkonzeptes
19 Gemeinden im ev. Kirchenbezirk Kaiserslautern nehmen teil: 18 Kirchen 20 Gemeindehäuser / Gemeindezentren 16 Pfarrhäuser / Pfarrämter 4 Sozial- und Verwaltungsgebäude 1 Kindergarten 4

5 Umfang des Klimaschutz-Teilkonzeptes für den prot
Umfang des Klimaschutz-Teilkonzeptes für den prot. Kirchenbezirk Kaiserslautern Erläuterungen zum Einzelbericht und Anlagen 2.1 Allgemeine Beschreibung 2.2 Bewertung des energetischen Ist-Zustandes (Verbrauch) 2.3 Bewertung des Energiebedarfs (Berechnung) 2.4 Beschreibung möglicher Sanierungsmaßnahmen 2.5 Einsparpotentiale und geschätzte Investitionskosten 2.6 Zusammenfassung und Empfehlungen 2.7 Projektbeteiligte und Ansprechpartner 3. Ergebnisse und Gesamtauswertung aller Liegenschaften im Klimaschutz-Teilkonzept für den prot. Kirchenbezirk Kaiserslautern 4. Sonderfall Kirchen

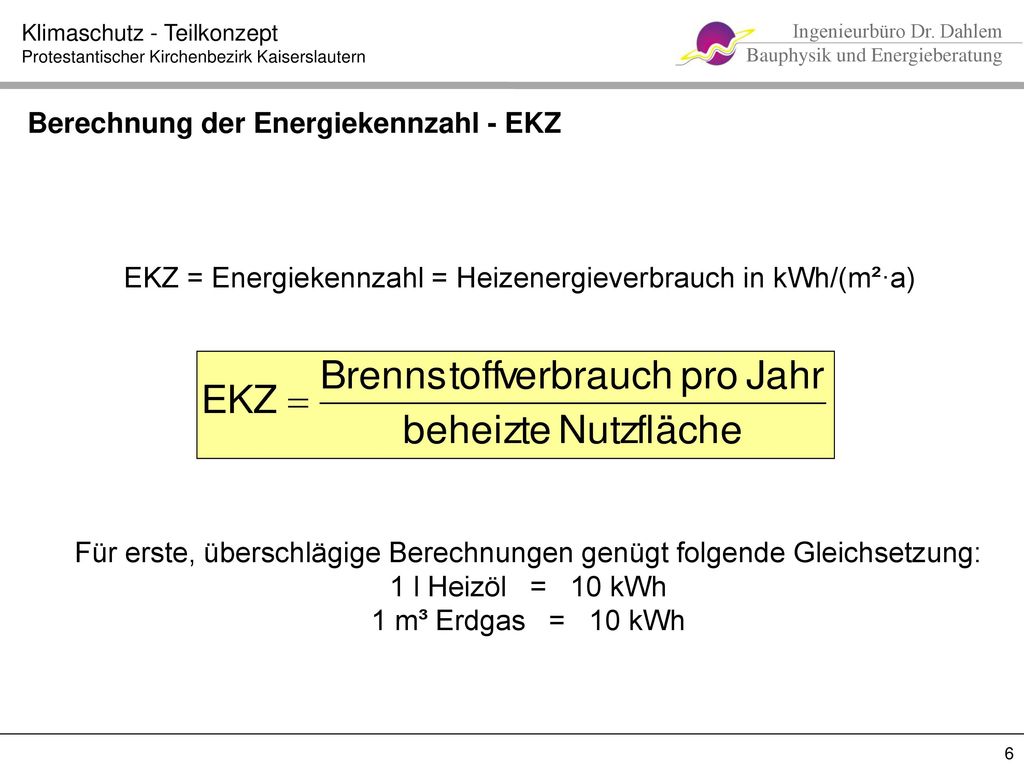

6 Berechnung der Energiekennzahl - EKZ
EKZ = Energiekennzahl = Heizenergieverbrauch in kWh/(m²·a) Für erste, überschlägige Berechnungen genügt folgende Gleichsetzung: 1 l Heizöl = 10 kWh 1 m³ Erdgas = 10 kWh

7 Bericht - Bewertung Verbrauch (Heizung)
Einstufung je nach Gebäudekategorie Kirchen Gemeindehäuser Wohngebäude (Pfarrhäuser) Verwaltungsgebäude / Kindergarten

8 Bericht - Vergleich von Gebäuden mit gleicher Nutzung
Kirchen Gemeindehäuser Wohngebäude (Pfarrhäuser) Verwaltungsgebäude /Kindergarten

9 Anforderung der EnEV 2014: Änderung von Bauteilen im Bestand
Ziel im Projekt  Unterschreitung um 30%

10 Grenzwerte für Sanierungen
Aufgrund dieser Vorga-be wurde als Wärme-leitfähigkeit für die eingesetzte Dämmung l=0,040 W/(m·K) gewählt.

11 Bericht – Vorschläge zur Verbesserung des Anlagentechnik

12 Bericht – Vorschläge zur Verbesserung des Anlagentechnik
Wärmeerzeuger (Heizkessel) Dämmung der Rohrleitungen Regelung Pumpen Hydraulischer Abgleich

13 Sanierungsvorschläge
Heizungsaustausch

14 Sanierungsvorschläge
Regenerative Energien

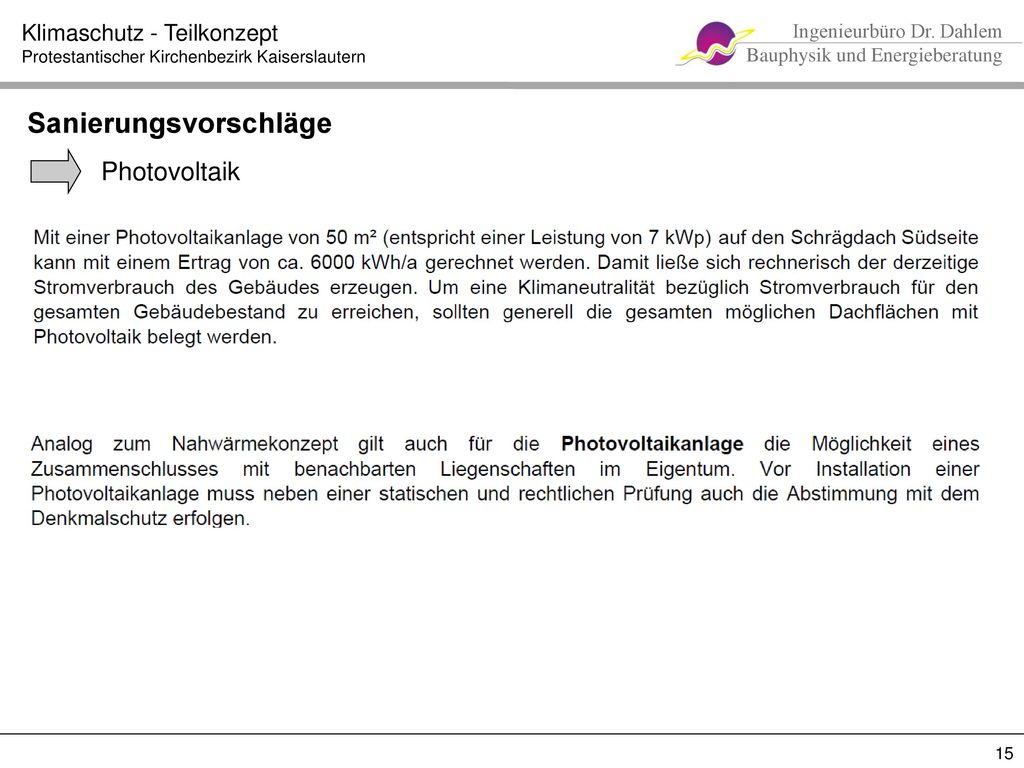

15 Sanierungsvorschläge
Photovoltaik

16 Erläuterung zu den „äquivalenten Energiekosten“
äq. Energiekosten ≤ derzeitiger Energiepreis äq. Energiekosten ≥ derzeitiger Energiepreis und äq. Energiekosten ≤ mittlerer Energiepreis 25 Jahre äq. Energiekosten ≥ mittlerer Energiepreis 25 Jahre 16

17 Gesamteinsparpotential bei Umsetzung aller Maßnahmen
52 % 41 %

18 Endenergie - Einsparpotential (Maßnahmen Gebäudehülle)
Investition: € Einsparung: kWh/a Investition: € Investition: € Einsparung: kWh/a Einsparung: kWh/a 96% 81% 59%

19 CO2 - Einsparpotential (Maßnahmen Gebäudehülle)
Investition: € Investition: € Einsparung: kg/a Einsparung: kg/a 96% Investition: € Einsparung: kg/a 81% 60%

20 CO2 - Einsparpotential (Maßnahmen Gebäudehülle + Anlagentechnik)
Investition: € Einsparung: kg/a Investition: € Einsparung: kg/a Investition: € 84% Einsparung: kg/a 69% 48%

21 Bericht – Sonderfall Kirche / bauliche Maßnahmen
Katalog möglicher baulicher Maßnahmen Verbesserung der Dichtigkeit der Türen zum beheizten Raum Thermisches Entkoppeln einzelner Bereiche Dämmung der obersten Geschossdecke / des Gewölbes „Schutzverglasung“  wärmedämmende Wirkung der Fenster erhöhen

22 Bericht – Sonderfall Kirche / Anlagentechnik
Umstellung auf erneuerbare Energien Nahwärmeverbund Gering investive Maßnahmen Umluftbetrieb regelmäßige Wartung Dämmung der Zuluftkanäle Umrüstungsvarianten für Luftheizung Unterflur-Luftkanäle dämmen dezentrale Lufterhitzung im Umluftbetrieb Kombination von Heizsystemen

23 Bericht – Sonderfall Kirche
Hinweise zur Kirchenbeheizung Relative Luftfeuchte Grund- und Nutzungstemperatur Weiterführende Literatur Infos, Hintergründe und Leitfäden Sonstiges Räume koordinieren Winterkirche Absenkung der Grundtemperatur Photovoltaik

24 Weitere Einsparmöglichkeiten
In Auswertung auf den vorher gezeigten Seiten nur „größere“ Sanierungsmaßnahmen zusammengefasst Weitere Einsparmöglichkeiten: - gering investive Maßnahmen Z.B. hydraulischer Abgleich, Einstellungen der Heizungsanlage, an Nutzungszeiten angepasste Heizung, Dämmung von Rohrleitungen - Photovoltaik
