1 AIT Austrian Institute of Technology
BAUSIM 2010 Christian Hettfleisch Department Energy Sustainable Building Technology

2 Energiesparpotenzial eines Passivhauses unter Berücksichtigung von Wetterprognosen
Christian Hettfleisch Department Energy Sustainable Building Technology

3 Überblick Projektbeschreibung Methode und Vorgehensweise
Vorläufige Simulationsergebnisse Ausblick

4 Projektbeschreibung Projektname: ProKlim Projektpartner Ubimet
ee-consult Haus der Zukunft PLUS Projektende März 2011

5 Das Gebäude Energybase Südansicht

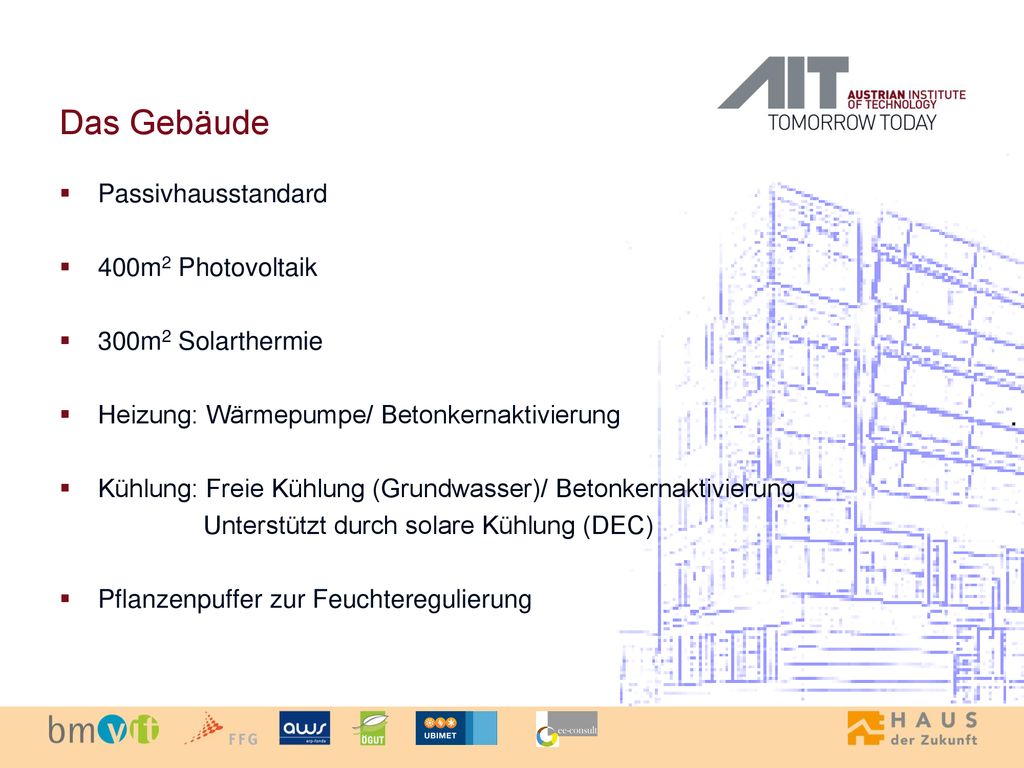

6 Das Gebäude Passivhausstandard 400m2 Photovoltaik 300m2 Solarthermie
Heizung: Wärmepumpe/ Betonkernaktivierung Kühlung: Freie Kühlung (Grundwasser)/ Betonkernaktivierung Unterstützt durch solare Kühlung (DEC) Pflanzenpuffer zur Feuchteregulierung

7 Vorgehensweise Datenerfassung im Gebäude Datenerfassung Wetter
Wetterprognosen Modellbildung Simulation Ist-Zustand Validierung Simulation der Szenarien

8 Messwerterfassung und Datenbereitstellung
Über 500 Messstellen im Gebäude Aufzeichnung seit Sommer 2008 Wetterdaten Donaufeld Außenlufttemperatur Relative Feuchte Globale horizontale Strahlung  direkt  diffus

9 Das Modell Modell Südansicht

10 Das Modell 68 Zonen 758 Wände/ Decken und Böden zugewiesen
59 verschiedene Wandaufbauten 66 verschiedene Layer 146 Fenster zugewiesen 8 verschiedene Fensteraufbauten

11 Das Modell Wärmepumpen Betonkernaktivierung und Verteilsystem
Solarthermische Anlage Freie Kühlung

12 Validierung Vergleich von Raumlufttemperatur und Heizenergie mit Monitoringdaten

13 Sensitivitätsanalyse
Hohe thermische Entkopplung von Raumlufttemperatur und Außentemperatur

14 Auswahl der Wetterszenarien
Routine zur Analyse von Wetterdaten (MATLAB) Analyse von Monitoringdaten: Heiz- und Kühlbetrieb am gleichen Tag 14

15 Adaptierung der Regelung
Anpassung des Verfügbarkeitsprofils für Bauteilaktivierung 15

16 Ergebnisse und Ausblick
Potenzial auch bei Gebäuden mit hohem Dämmstandard vorhanden Änderung der Außenlufttemperatur ist vernachlässigbar Prognostizierbarkeit der Solarstrahlung bedarf näherer Betrachtung Einbinden der Wärmepumpen Start-Stop-Entscheidung in die Simulation Jahressimulation und Quantifizierung

17 AIT Austrian Institute of Technology
