1 Ermittlung der abflusswirksamen versiegelten Flächen im Verbandsgebiet des Abwasserverbandes Perfgebiet-Bad Laasphe

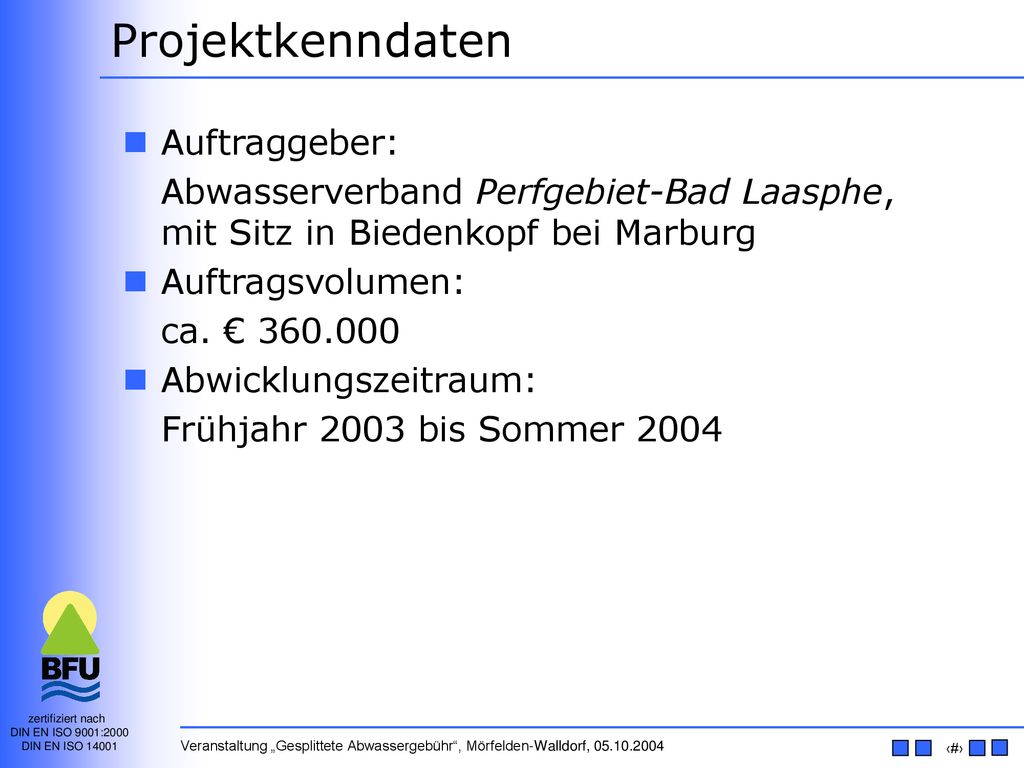

2 Projektkenndaten Auftraggeber:
Abwasserverband Perfgebiet-Bad Laasphe, mit Sitz in Biedenkopf bei Marburg Auftragsvolumen: ca. € Abwicklungszeitraum: Frühjahr 2003 bis Sommer 2004

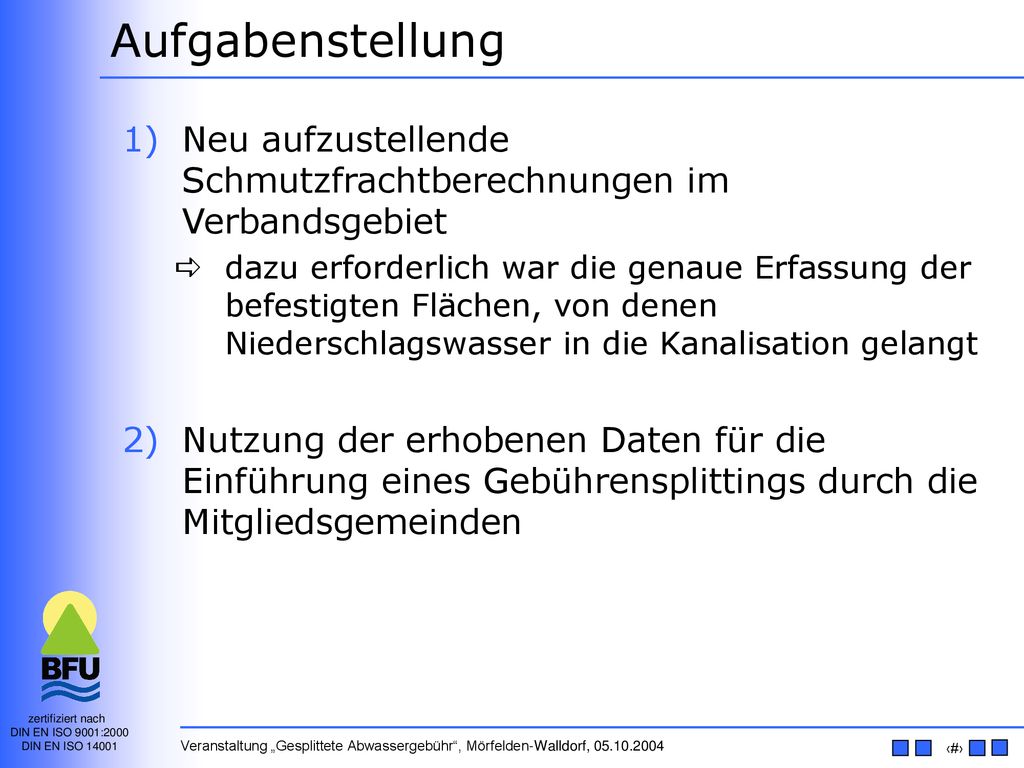

3 Aufgabenstellung Neu aufzustellende Schmutzfrachtberechnungen im Verbandsgebiet  dazu erforderlich war die genaue Erfassung der befestigten Flächen, von denen Niederschlagswasser in die Kanalisation gelangt Nutzung der erhobenen Daten für die Einführung eines Gebührensplittings durch die Mitgliedsgemeinden

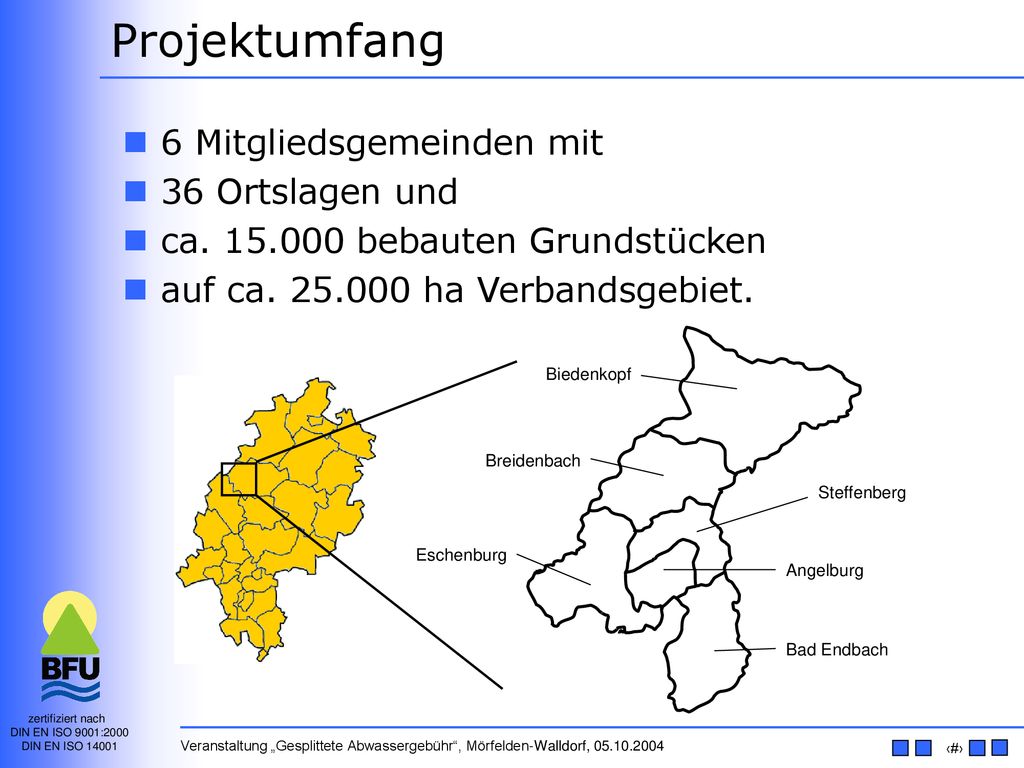

4 Projektumfang 6 Mitgliedsgemeinden mit 36 Ortslagen und
ca bebauten Grundstücken auf ca ha Verbandsgebiet. Biedenkopf Breidenbach Steffenberg Eschenburg Angelburg Bad Endbach

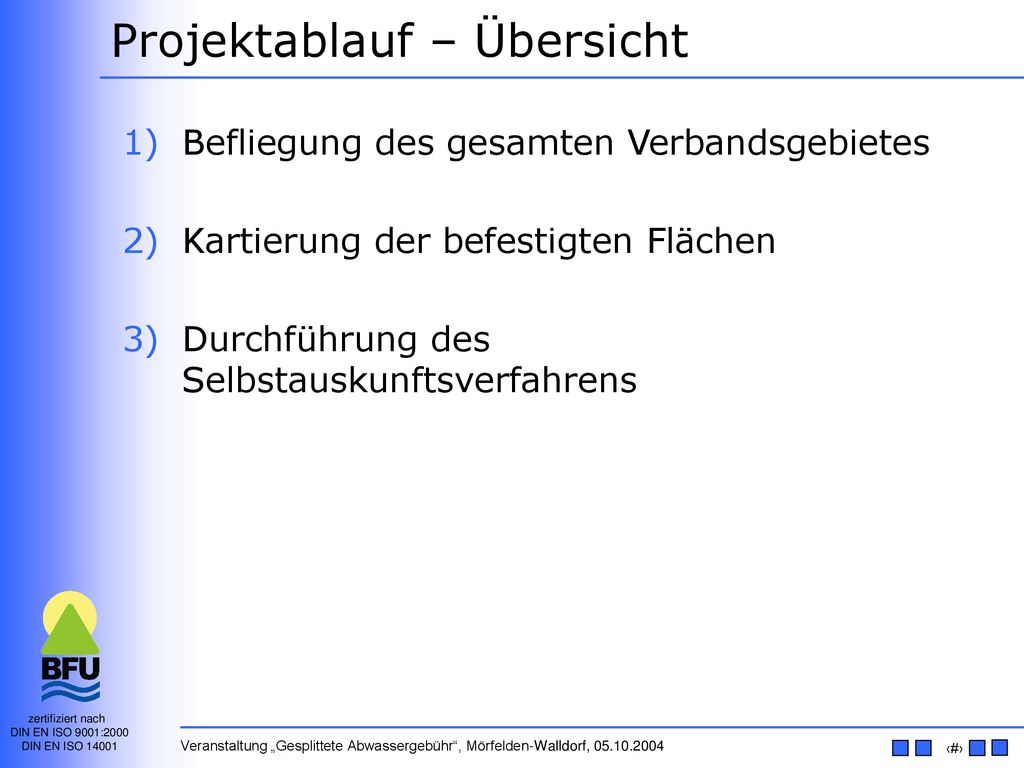

5 Projektablauf – Übersicht
Befliegung des gesamten Verbandsgebietes Kartierung der befestigten Flächen Durchführung des Selbstauskunftsverfahrens

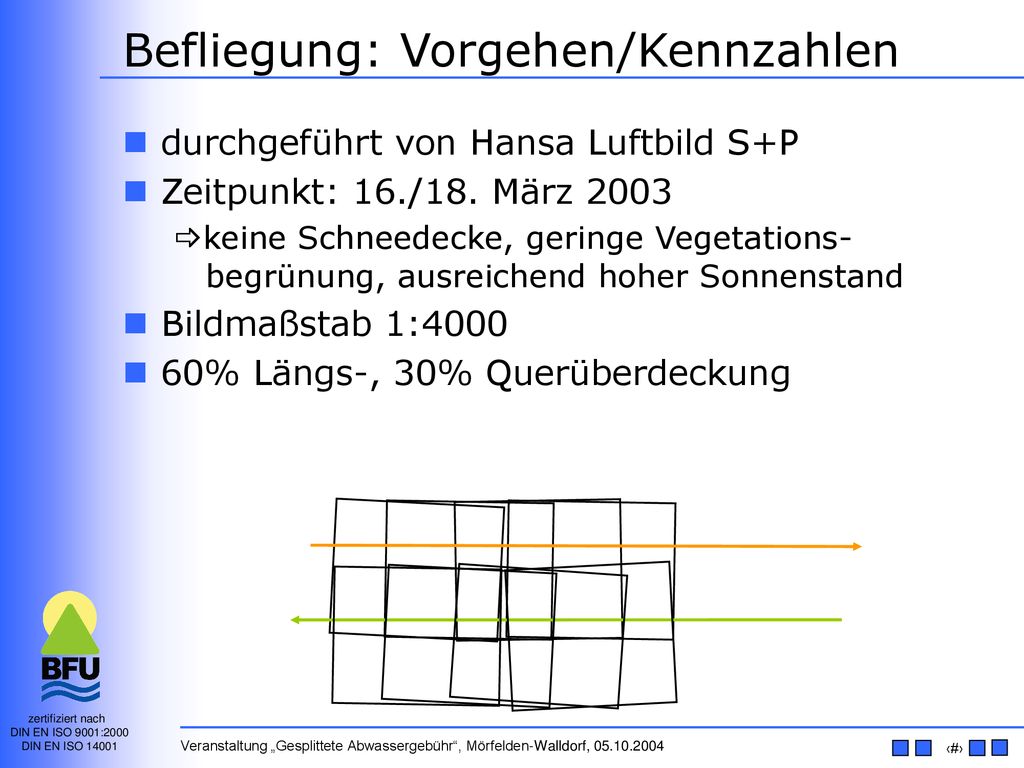

6 Befliegung: Vorgehen/Kennzahlen
durchgeführt von Hansa Luftbild S+P Zeitpunkt: 16./18. März 2003 keine Schneedecke, geringe Vegetations-begrünung, ausreichend hoher Sonnenstand Bildmaßstab 1:4000 60% Längs-, 30% Querüberdeckung

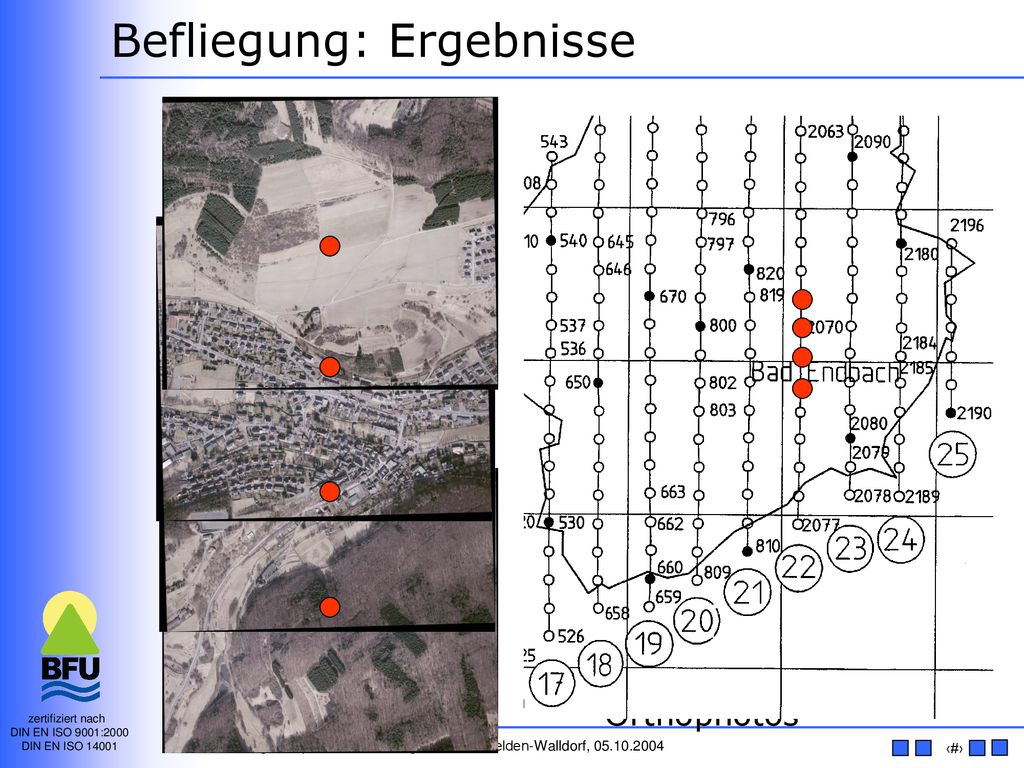

7 Befliegung: Ergebnisse
ca Luftbilder, verteilt auf 37 N-S-verlaufende Streifen Photogrammetrische Auswertung: Scannen (8cm Pixelkantenlänge) Einpassung in das amtliches Lagebe-zugssystem über Passpunkte, Aerotriangulation Differentialentzerrung zur Erstellung von Orthophotos

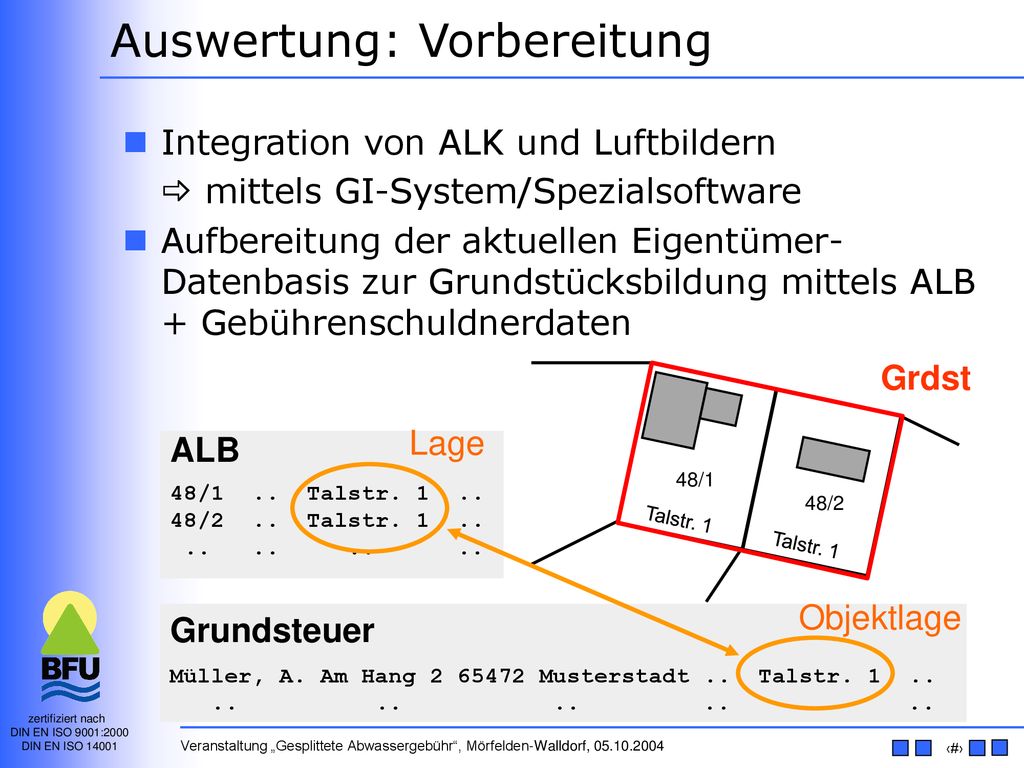

8 Auswertung: Vorbereitung
Integration von ALK und Luftbildern  mittels GI-System/Spezialsoftware Aufbereitung der aktuellen Eigentümer-Datenbasis zur Grundstücksbildung mittels ALB + Gebührenschuldnerdaten Grdst Talstr. 1 48/1 48/2 Lage 48/ Talstr 48/ Talstr ALB Objektlage Müller, A. Am Hang Musterstadt .. Talstr Grundsteuer

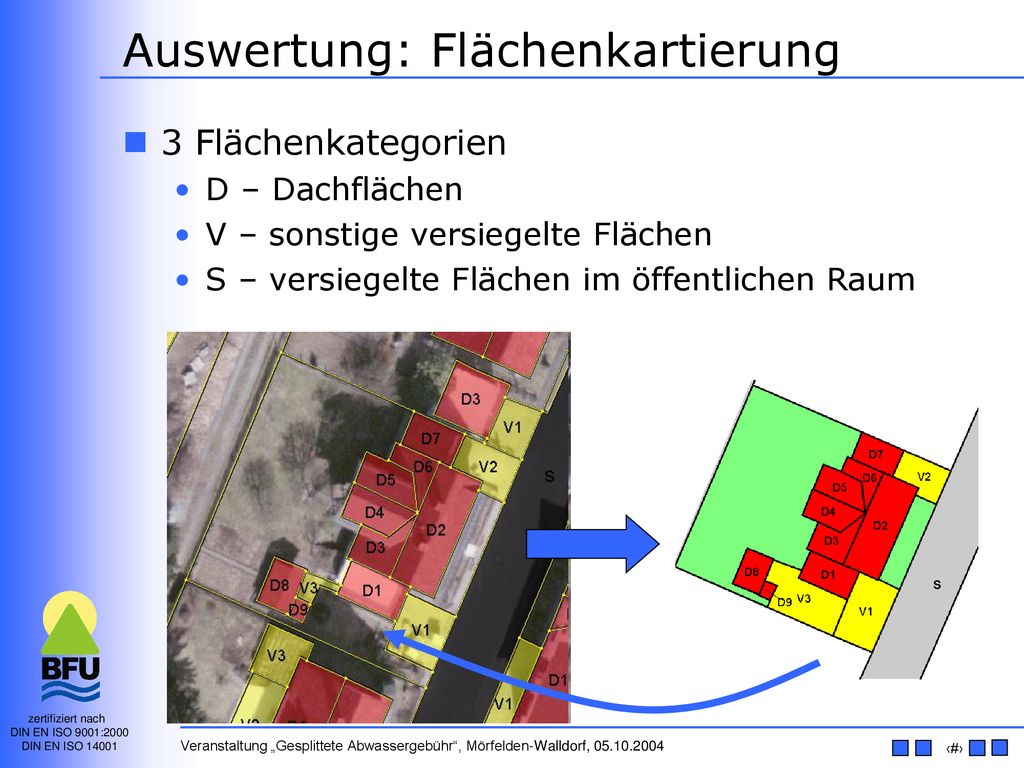

9 Auswertung: Flächenkartierung
3 Flächenkategorien D – Dachflächen V – sonstige versiegelte Flächen S – versiegelte Flächen im öffentlichen Raum S

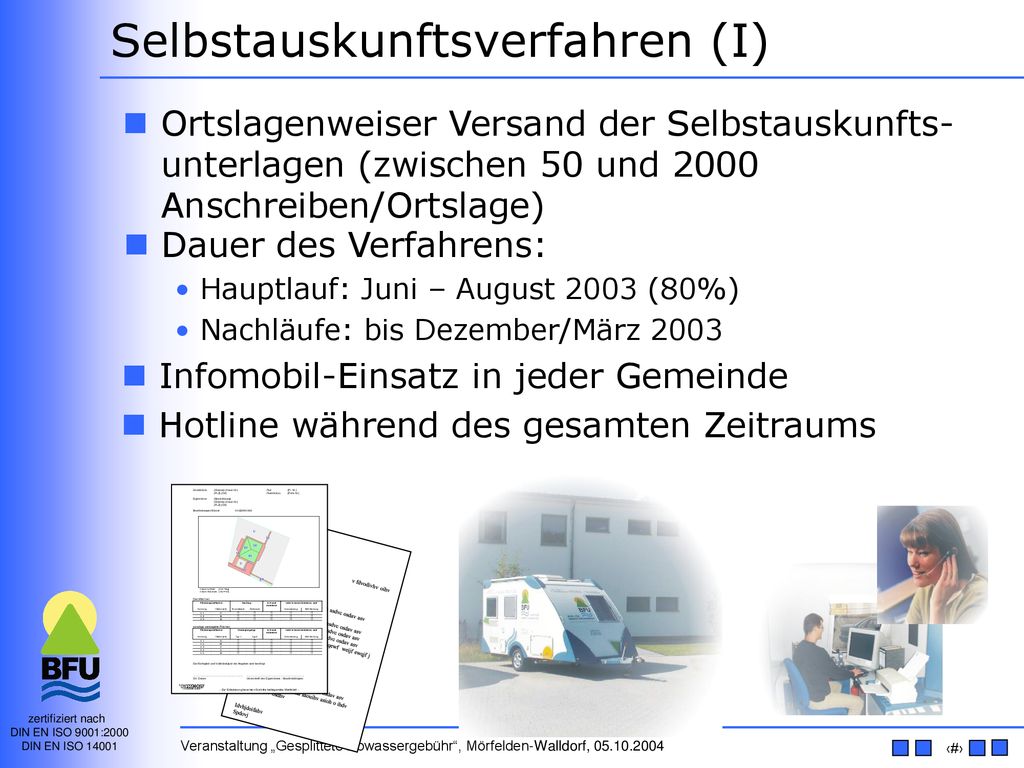

10 Selbstauskunftsverfahren (I)
Ortslagenweiser Versand der Selbstauskunfts-unterlagen (zwischen 50 und 2000 Anschreiben/Ortslage) Dauer des Verfahrens: Hauptlauf: Juni – August 2003 (80%) Nachläufe: bis Dezember/März 2003 Infomobil-Einsatz in jeder Gemeinde Hotline während des gesamten Zeitraums Asidhv Sadhu Saivh osvdv Oaihv vv Merkblatt sdu sduasu v fdvodivhv oihv Merkblatt sdu sduasud saduh asdvc osdav asv d saduh asdvc osdav asv Efk wef pwjofe pweojf wejf pjqewf weijf ewqjf j fjf wepjf wejf pwoejf weijf Fowjef Owjeqfwefj oihf f ihf saduh asdvc osdav asv Fj fjf wefjeMerkblatt sdu sduasud Sdhf aisuduh sdoih sadoha saouihv asioh o ihdv Oivh sv osihv osdhv Idvhjdoifahv Spdovj

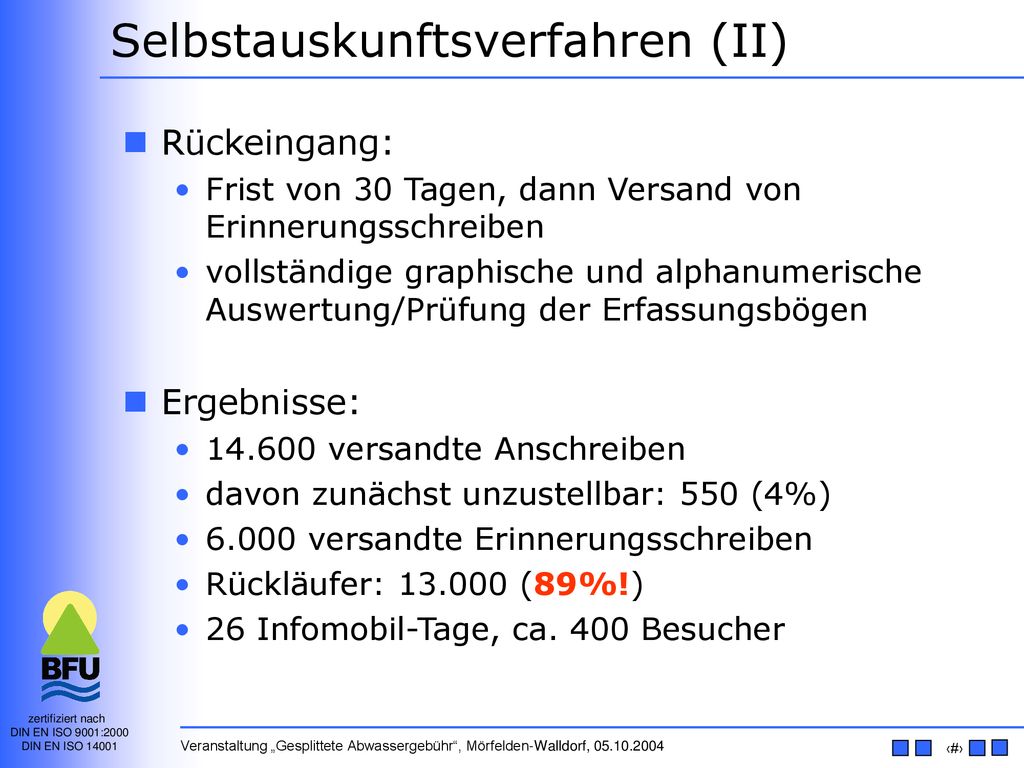

11 Selbstauskunftsverfahren (II)
Rückeingang: Frist von 30 Tagen, dann Versand von Erinnerungsschreiben vollständige graphische und alphanumerische Auswertung/Prüfung der Erfassungsbögen Ergebnisse: versandte Anschreiben davon zunächst unzustellbar: 550 (4%) 6.000 versandte Erinnerungsschreiben Rückläufer: (89%!) 26 Infomobil-Tage, ca. 400 Besucher

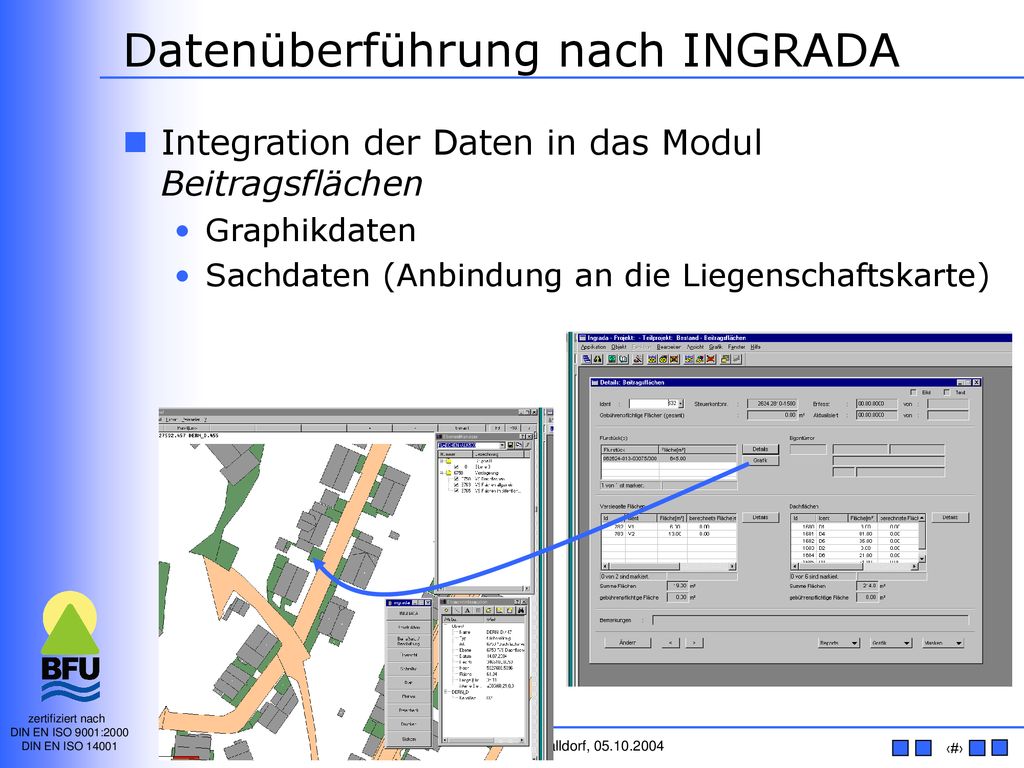

12 Datenüberführung nach INGRADA
Integration der Daten in das Modul Beitragsflächen Graphikdaten Sachdaten (Anbindung an die Liegenschaftskarte)

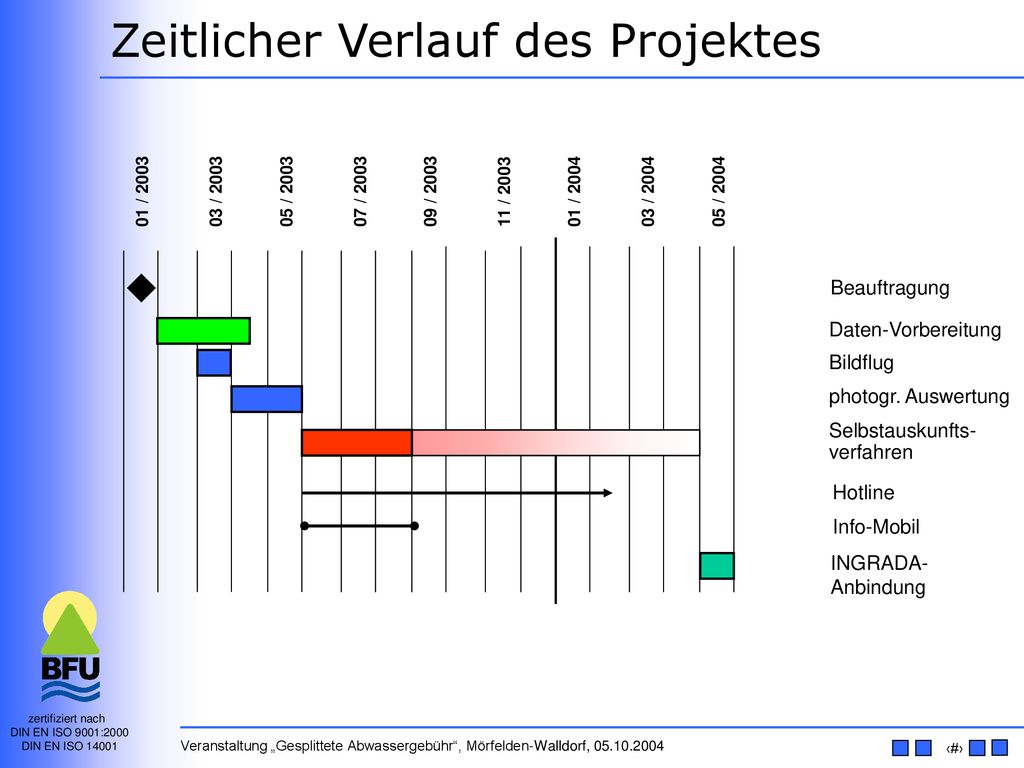

13 Zeitlicher Verlauf des Projektes
01 / 2003 03 / 2003 05 / 2003 07 / 2003 09 / 2003 11 / 2003 01 / 2004 03 / 2004 05 / 2004 Beauftragung Daten-Vorbereitung Bildflug photogr. Auswertung Selbstauskunfts- verfahren Hotline Info-Mobil INGRADA-Anbindung

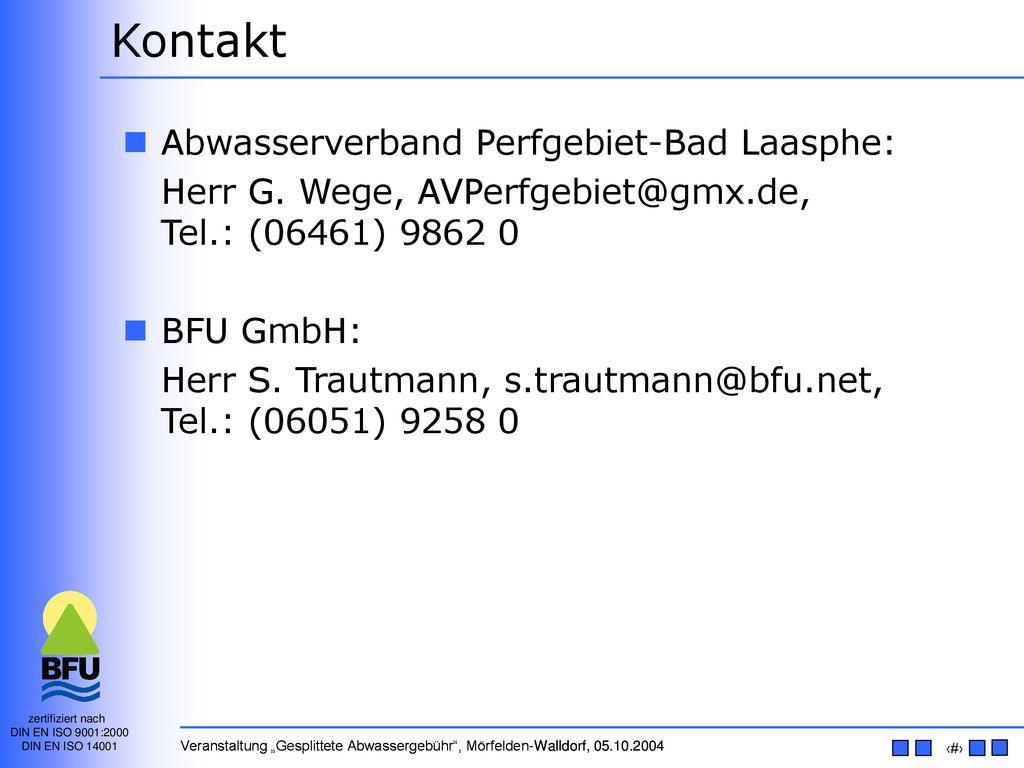

14 Kontakt Abwasserverband Perfgebiet-Bad Laasphe:
Herr G. Wege, Tel.: (06461) BFU GmbH: Herr S. Trautmann, Tel.: (06051) Veranstaltung „Gesplittete Abwassergebühr“, Mörfelden-Walldorf,
