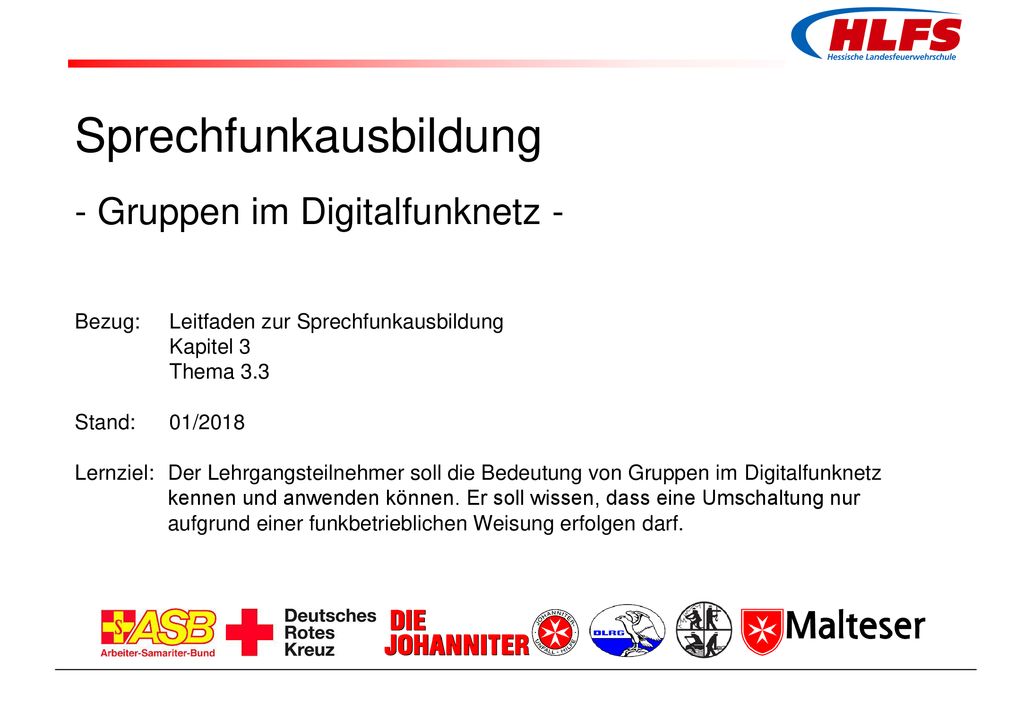

1 Sprechfunkausbildung - Gruppen im Digitalfunknetz -
Bezug: Leitfaden zur Sprechfunkausbildung Kapitel 3 Thema 3.3 Stand: 01/2018 Lernziel: Der Lehrgangsteilnehmer soll die Bedeutung von Gruppen im Digitalfunknetz kennen und anwenden können. Er soll wissen, dass eine Umschaltung nur aufgrund einer funkbetrieblichen Weisung erfolgen darf.

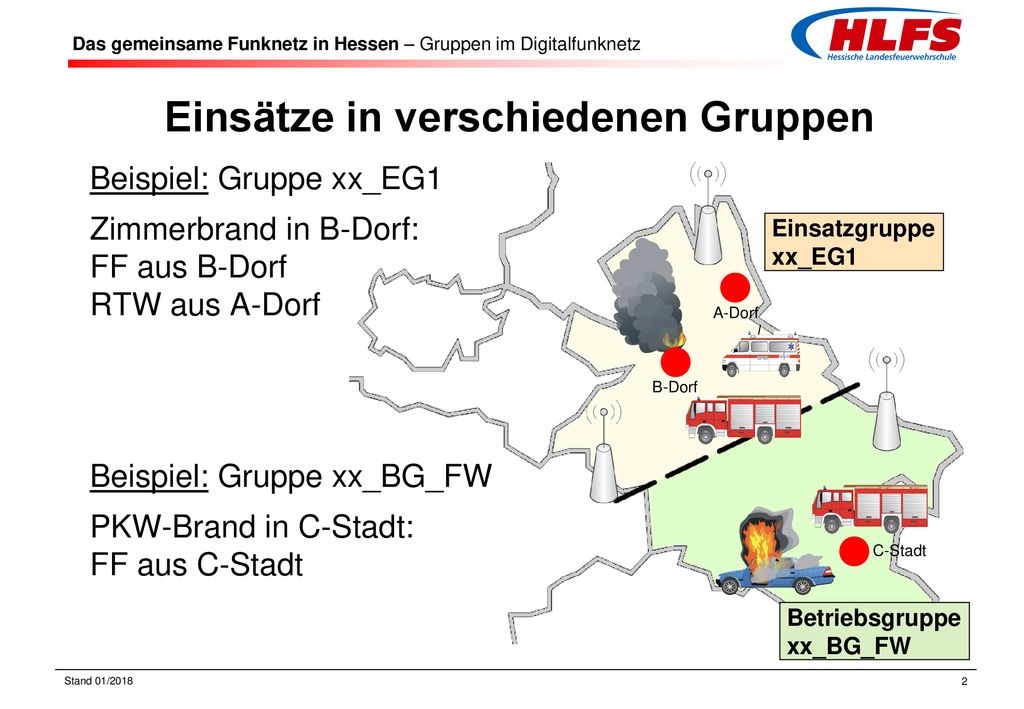

2 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
Einsätze in verschiedenen Gruppen Beispiel: Gruppe xx_EG1 Zimmerbrand in B-Dorf: FF aus B-Dorf RTW aus A-Dorf Einsatzgruppe xx_EG1 A-Dorf B-Dorf Beispiel: Gruppe xx_BG_FW PKW-Brand in C-Stadt: FF aus C-Stadt C-Stadt Betriebsgruppe xx_BG_FW Stand 01/2018

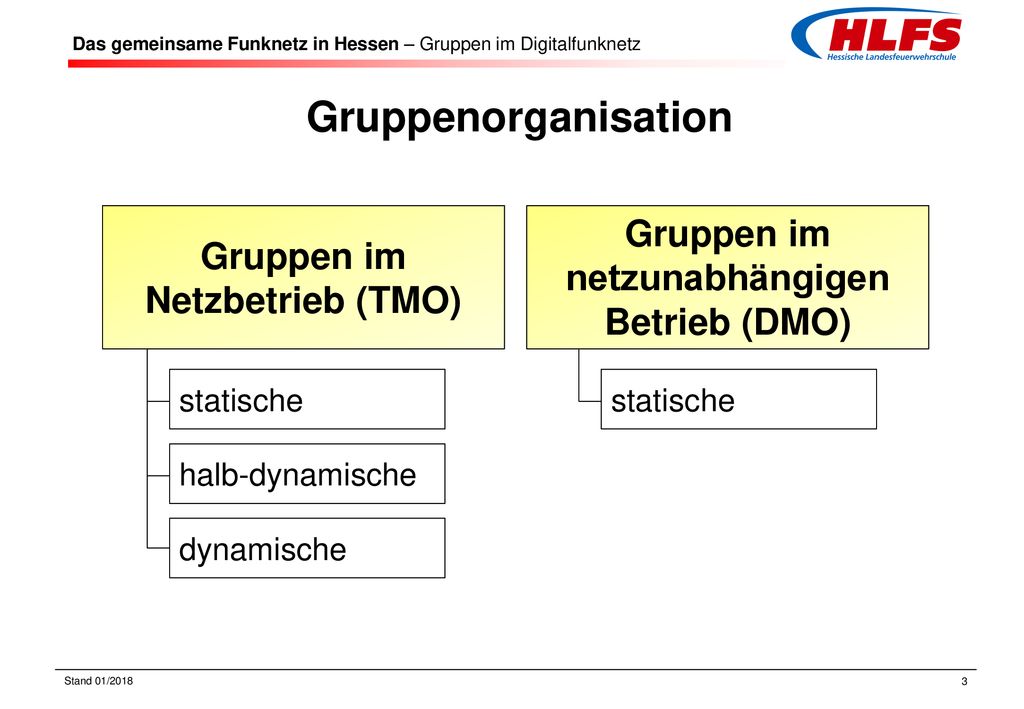

3 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
Gruppenorganisation Gruppen im Netzbetrieb (TMO) Gruppen im netzunabhängigen Betrieb (DMO) statische halb-dynamische dynamische statische Gruppenorganisation (Fleetmapping) statische Gruppen: sind fest im Endgerät programmiert werden vom Endanwender am Funkgerät eingestellt halb-dynamische Gruppen: werden durch Steuerbefehle (z. B. der Leitstelle) über das Digitalfunknetz im Funkgerät eingestellt dynamische Gruppen: werden im Digitalfunknetz (z. B. durch die Leitstelle) angelegt werden durch Steuerbefehle (z. B. der Leitstelle) über das Digitalfunknetz an das Funkgerät gesendet und dort eingestellt Nicht ab hörbar, da nur berechtigte Endgeräte Gruppe auswählen/schalten können! Stand 01/2018

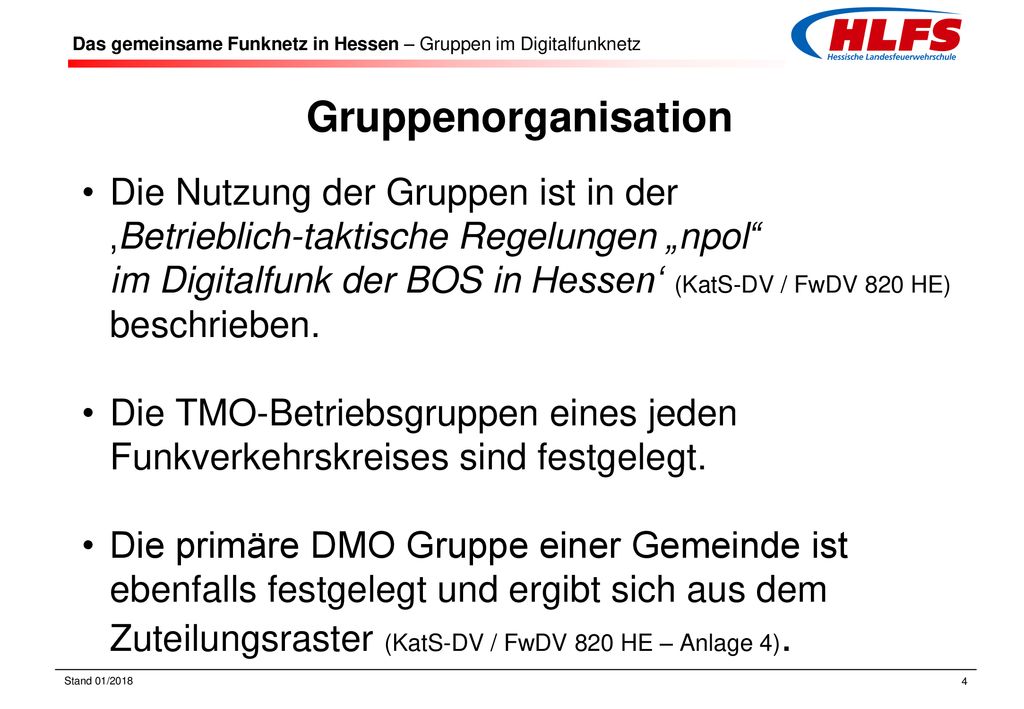

4 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
Gruppenorganisation Die Nutzung der Gruppen ist in der ‚Betrieblich-taktische Regelungen „npol“ im Digitalfunk der BOS in Hessen‘ (KatS-DV / FwDV 820 HE) beschrieben. Die TMO-Betriebsgruppen eines jeden Funkverkehrskreises sind festgelegt. Die primäre DMO Gruppe einer Gemeinde ist ebenfalls festgelegt und ergibt sich aus dem Zuteilungsraster (KatS-DV / FwDV 820 HE – Anlage 4). Stand 01/2018

5 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
Gruppen im Netzbetrieb der npol BOS Können bei Bedarf über die Leitstelle bzw. LBD angefordert und verwendet werden. bundesweite TBZ-Gruppen (Zusammenarbeit) Sind die Regelarbeitsgruppen für Feuerwehr, Rettungsdienst und Hilfsorganisationen. 2 Betriebsgruppen (FW / RD) „Sondergruppen“ (Führung, Abschnitte, Werk- Betriebsfeuerwehren) Fest definiert und sind nach funkbetrieblicher Weisung zu schalten. Einsatzgruppen Werden von der Leitstelle bei Bedarf zugeteilt und sind nach funkbetrieblicher Weisung zu schalten. Das „Fleetmapping“ beschreibt die Übersicht der verschiedenen zur Verfügung stehenden Gruppen in den beiden Betriebsarten. Es regelt die Verteilung der Gruppen nach taktischen und örtlichen Gegebenheiten. Zusammenarbeitsgruppen (nPol – Pol – Anrainer) Fest definiert, sind nur nach funkbetrieblicher Weisung zu schalten. 22 Landesweite Sondergruppen (EL Hessen, Landesverwaltung, Pool, etc.) Fest definiert, sind nur nach funkbetrieblicher Weisung zu schalten. Stand 01/2018

6 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
TBZ - HE_LBD HE_LBD HE_NPOL HE_SONSTIGE HE_ANRAINER - PPNH_nPOL ….. - PPSH_nPOL - KS_nPOL_POL - KS#_nPOL_POL - BU_RTH-HE HE_BOS_ZUS - HE_PPNH_AAG - HE_PPSH_AAG - HE_HEBP_AAG - HE_HLKA_AAG - HE_LMS AAG_Pol HE_TEST Z_Dienstleist. P_GÖ_1 R_GÖ_St_1 R_GÖ_Lk_1 HE-NI HE_NRW HE_RP HE_BW HE_BY HE_TH HE_THW OV_101_TMOa OV_102_TMOa TMO_a TBZ_UNI TBZ_Land HE TBZ_229_HE ….. - TBZ_236_HE TBZ_001_UNI - TBZ_184_UNI TBZ_Sofort TBZ_BOS - TBZ_BOS_301 TBZ_BOS_302 - TBZ_BOS_360 TH HE_KS HE_HLFS HE_WFFRA KS#_BG_FW KS#_BG_RD KS#_KATS-h KS#_EA_BR-h KS#_RD1-h KS#_AUSB KS#_EL KS#_EG1 ….. - KS#_EG29 HE_KS# MARSCH_NPOL HE_EL-b HE_RTH-b HE_IUK_1-b HE_MESS_1 HE_POOL01-b ..... HE_HESSEN Hier ist die Ordnerstruktur der Gruppen im Endgerät aufgezeigt. (ab dem Update ) HE_BOS_ZU BU_RTH-HE  Lokale Sprechgruppe RTH Hessen BU_RTH-Anruf  Anrufgruppe RTH bundesweit Poolgruppen Die Hilfsorganisationen erhalten mit Wirkung zum Update 2017 eine hessenweite und eine bundesweite Poolgruppe fest zur individuellen Nutzung zugewiesen. (HE_POOL06_b / HE_POOL12_h) Hier ist keine Nutzungsanmeldung bei der AS-Hessen erforderlich. Hinweis: als Standard wird der Ordner HE_NPOL verwendet. Jeglicher Gruppenwechsel muss von der zuständigen Betriebsleitung angeordnet werden. Stand 01/2018

7 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
Gruppen im Netzbetrieb KS#_BG_FW Betriebsgruppe Fw (BG Fw) Betriebsgruppe Feuerwehr (Kopf: LSt.) KS#_BG_RD Betriebsgruppe RD (BG RD) Betriebsgruppe RD (Kopf: LSt.) KS#_KATS-h KatS / San (KatS) für KatS-Einsätze / Sanitätsdienste KS#_EA_BR-h Abschnitt Bereitstellungsraum (BR) für Einsatzstellenfunk Abschnitt Bereitstellungsraum KS#_AUSB Ausbildung (Ausb) für Sprechfunkausbildung (ggf. auch Ausbildung allgemein) KS#_EL Führung (EL) für Führungsebene bei Großschadenlagen im TMO KS#_EA_A Abschnitt A (EA-A) für Einsatzstellenfunk auf Abschnittsebene im TMO KS#_EA_B Abschnitt B (EA-B) KS#_RD-h Rettungsdienst 1 (RD1) für Rettungsdiensteinsätze mit mehreren Rettungsmitteln (OLRD) KS#_WFVW Werkfeuerwehr VW AG Betriebsgruppe WF KS#_WF Werkfeuerwehren für Werkfeuerwehren <1:5 KS#_EG1 KS#-E1 Vergabe durch ELR im Einsatzfall … KS#_EG28 KS#-EG28 KS#_EG29 KS#-EG29 Alle Gruppen außer den Betriebsgruppen BG_FW und BG_RD sind nur nach Anordnung durch die zuständige Betriebsleitung zu schalten. Eine dauerhafte Zuweisung von Einsatzgruppen (EG) ist nicht vorgesehen, da diese den Feuerwehren und Hilfsorganisationen im Einsatzfall zur Verfügung stehen sollen! Die Bezeichnung der Gruppen gibt im Allgemeinen den „bevorzugten“ Einsatzzweck wieder. Die Gruppen können im Bedarfsfall auch anderweitig verwendet werden (z. B. nach Anforderung von Gruppen durch die Einsatzleitung für mehr als zwei Einsatzabschnitte). Darüber hinaus sind die „Betrieblich-taktischen Regelungen „npol“ im Digitalfunk der BOS in Hessen“ zu beachten. Stand 01/2018

8 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
Gruppen im Netzbetrieb WFFRA_BG_FW BG Fw (BG Fw/RD) Betriebsgruppe Feuerwehr/Rettungsdienst WFFRA_EL Führung (EL) für Führungsebene bei Großschadenlagen im TMO WFFRA_EA_A Abschnitt A (EA-A) für Einsatzstellenfunk auf Abschnittsebene im TMO WFFRA_EA_B Abschnitt B (EA-B) WFFRA_EA_C Abschnitt C (EA-C) WFFRA_zbV zbV (zbV) für z.B.Ausbildung, ... WFFRA_EA_BR Abschnitt Bereitstellungs-raum (BR) für Einsatzstellenfunk Abschnitt Bereitstellungsraum Stand 01/2018

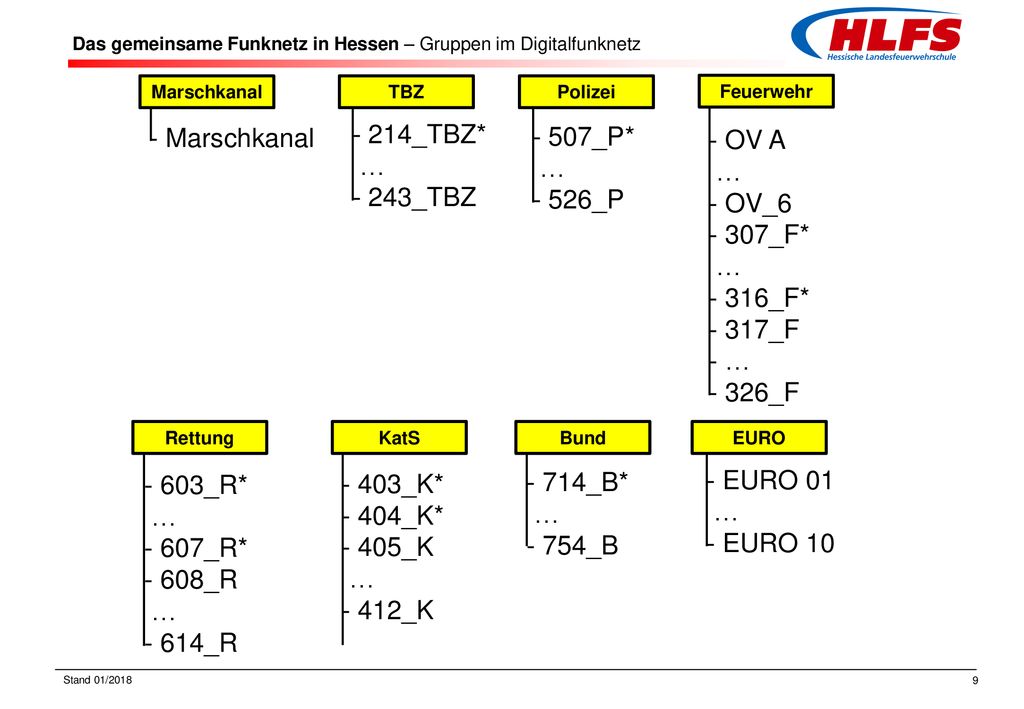

9 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
Marschkanal TBZ Polizei Feuerwehr - Marschkanal 214_TBZ* … 243_TBZ - 507_P* … - 526_P - OV A … - OV_6 - 307_F* - 316_F* 317_F - 326_F Rettung KatS Bund EURO - 603_R* … - 607_R* - 608_R - 614_R - 403_K* - 404_K* - 405_K … - 412_K - 714_B* … - 754_B EURO 01 … EURO 10 Hier ist die Ordnerstruktur der Gruppen im Endgerät aufgezeigt. Die Darstellung der Ordner basiert auf der Endgerätekonfiguration aus dem Update _alt-Gruppen dürfen seit dem 1. September 2014 nicht mehr genutzt werden! Diese sind seit dem Update aus den Endgeräten entfernt. OV  Objektversorgungs-Gruppen. Diese wurden mit dem Update in den Ordner „Feuerwehr“ verschoben! Stand 01/2018

10 Das gemeinsame Funknetz in Hessen – Gruppen im Digitalfunknetz
Zuteilungsraster primäre DMO Gruppe der Feuerwehr Nur die neuen Gruppen, deren Bezeichnungen mit einem Stern „*“ enden (sowie die Gruppen „Marschgruppe“, OV_A, OV_Reserve und die „EURO“-Gruppen) dürfen in Hessen genutzt werden. Hessen liegt zu einem großen Teil innerhalb der Schutzzone des Radioteleskopes „Effelsberg“, welches die Frequenzen der anderen Gruppen zu wissenschaftlichen Zwecken verwendet. Für die Landesfeuerwehrschule gilt hier eine besondere Regelung. DMO Gruppen 307_F* bis 316_F* gemäß Zuteilungsraster 310_F* als generelle weitere Gruppe Stand: 01. Mai 2014 z. B.: Dipperz – 315_F Tann (Rhön) – 314_F Stand 01/2018

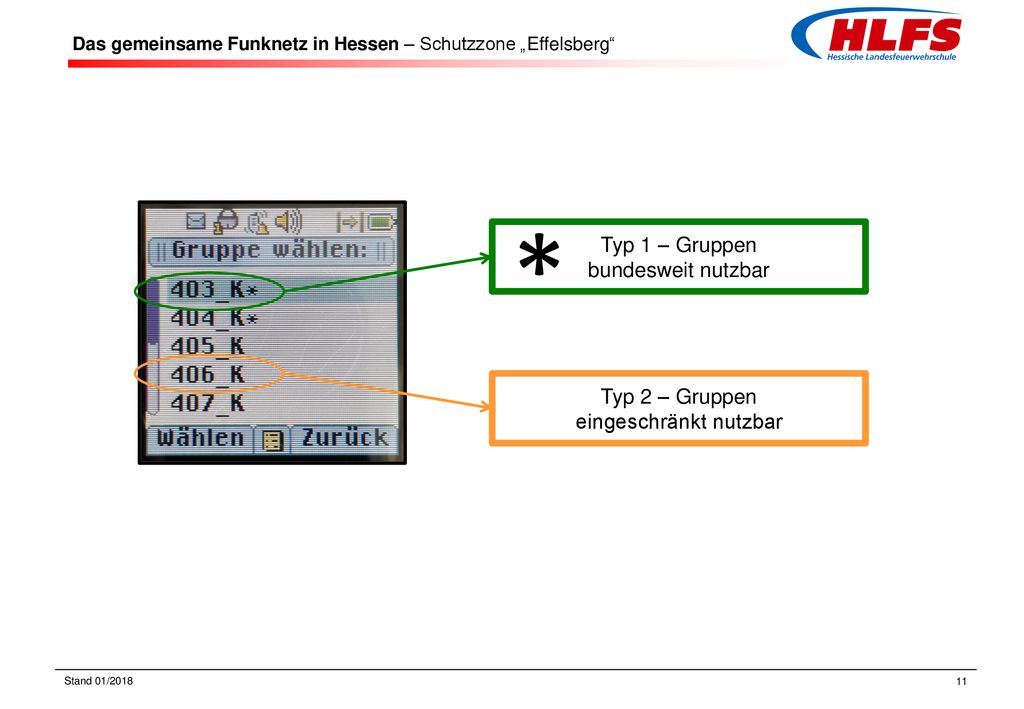

11 Das gemeinsame Funknetz in Hessen – Schutzzone „Effelsberg“
Typ 1 – Gruppen bundesweit nutzbar Typ 2 – Gruppen eingeschränkt nutzbar HINWEIS: _alt Gruppen  seit Nutzung untersagt!  Störung BTS möglich / seit Update nicht mehr in Endgeräten verfügbar! DMO Typ 1 –Gruppen  bundesweit nutzbar! Erkennbar am Sternchen * DMO Typ 2 –Gruppen  nicht in allen Teilen Deutschlands nutzbar! Stand 01/2018

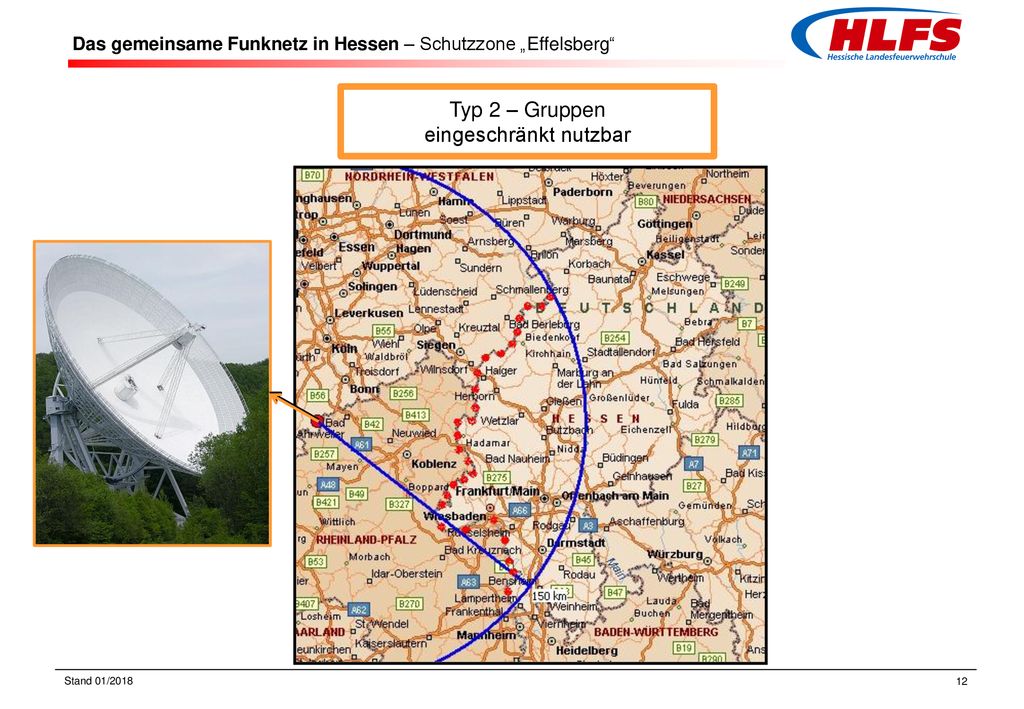

12 Das gemeinsame Funknetz in Hessen – Schutzzone „Effelsberg“
Typ 2 – Gruppen eingeschränkt nutzbar Typ 2-Gruppen sind in folgenden Landkreisen / Städten zur Nutzung untersagt: Stadt Darmstadt Landkreis Darmstadt-Dieburg Stadt Frankfurt am Main Landkreis Gießen Landkreis Groß-Gerau Hochtaunuskreis Lahn-Dill-Kreis Landkreis Limburg-Weilburg Main-Taunus-Kreis Landkreis Marburg-Biedenkopf Kreis Offenbach Stadt Offenbach Rheingau-Taunus-Kreis Wetteraukreis Landkreis Waldeck-Frankenberg Stadt Wiesbaden In der Schutzzone „Effelsberg“ dürfen bestimmte DMO-Gruppen (Frequenzen) / Type 2 nicht geschaltet werden, um eine Störung des Radioteleskop zu vermeiden! Hintergrund Radioteleskop für Interessierte (Quelle: Wikipedia) Das Radioteleskop Effelsberg gehört zum Max-Planck-Institut für Radioastronomie in Bonn. Es wurde zwischen 1968 und 1971 gebaut und am 1. August 1972 in Betrieb genommen. Die technischen Schwierigkeiten, ein Radioteleskop mit 100 m Durchmesser zu fertigen, rühren von der Verformung des Spiegels beim Bewegen und Kippen her, die die Parabolform des Spiegels stört. In der Radioastronomie sind aber die geometrischen Eigenschaften von Parabolspiegeln ganz besonders interessant, weil die achsenparallel aufgefangenen Wellen alle in gleicher Phasenlage zum Brennpunkt reflektiert werden und damit maximale Verstärkung ermöglichen. Man hat daher mit Hilfe der Finite-Elemente-Methode die Konstruktion so berechnet, dass die in jeder Spiegelstellung und bei jeder Nachführbewegung eintretenden Verformungen des Spiegels wieder Paraboleigenschaften ergeben, so dass jeweils nur der Empfänger in den neuen Brennpunkt nachgefahren werden muss. Nach Fertigstellung des Radioteleskops konnte durch Messungen gezeigt werden, dass die ursprünglich angestrebte Toleranz des Spiegels von 1 mm weit unterschritten werden konnte. Derzeit (2012) beträgt die mittlere Abweichung vom idealen Paraboloid weniger als 0,6 mm. Etwa 45 % der Beobachtungszeit wird auswärtigen Astronomen zur Verfügung gestellt. Das Radioteleskop Effelsberg war 29 Jahre lang das größte bewegliche Radioteleskop der Erde, bis im Jahr 2000 das Robert C. Byrd-Teleskop in Green Bank, West Virginia (USA) in Betrieb genommen wurde (Durchmesser: 100 bis 110 m). Stand 01/2018
