Harmonischer Oszillator Pendel Energieanteile einer Schwingung.

Präsentation zum Thema: "Harmonischer Oszillator Pendel Energieanteile einer Schwingung."—  Präsentation transkript:

1

2

3

4

5

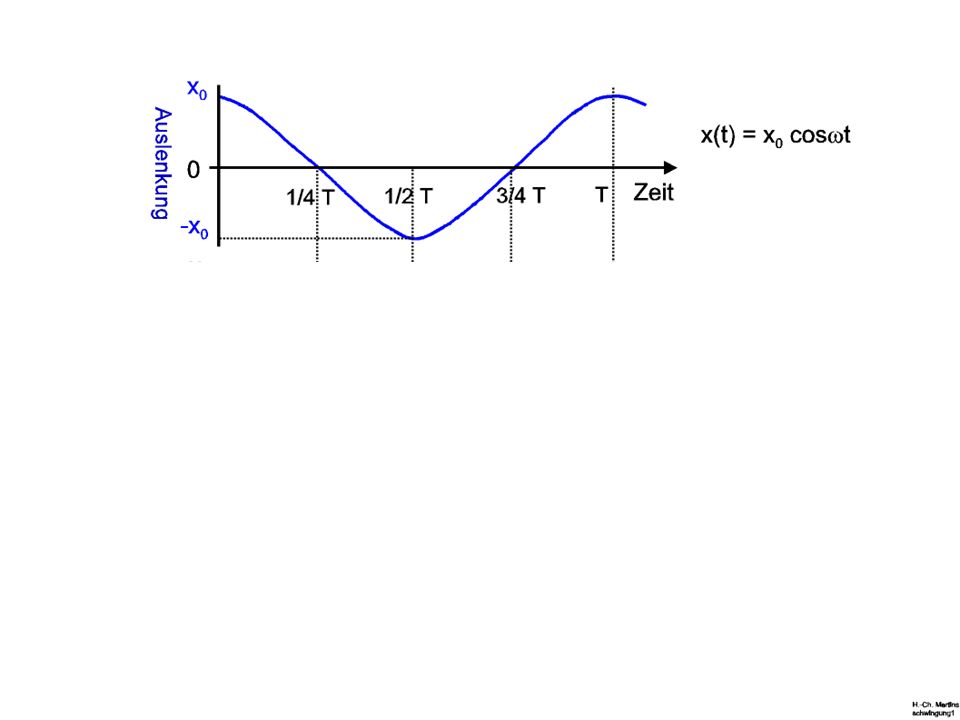

6

7

8

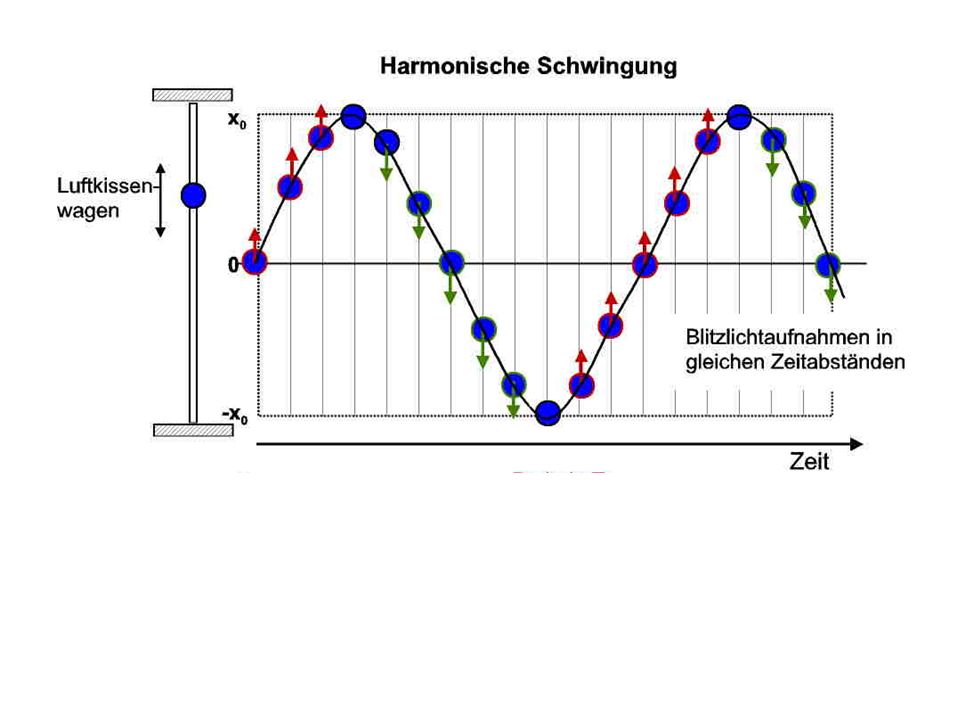

9 Harmonischer Oszillator

10 Pendel

11 Energieanteile einer Schwingung

12 Energieanteile einer Schwingung

13 Energieanteile einer Schwingung

14 Energieanteile einer Schwingung

15 Energieanteile einer Schwingung

16 Pendel

17 Gedämpfte harmonische Schwingung

18 Gedämpfte harmonische Schwingung

19 Erzwungene Schwingung

20 Erzwungene Schwingung

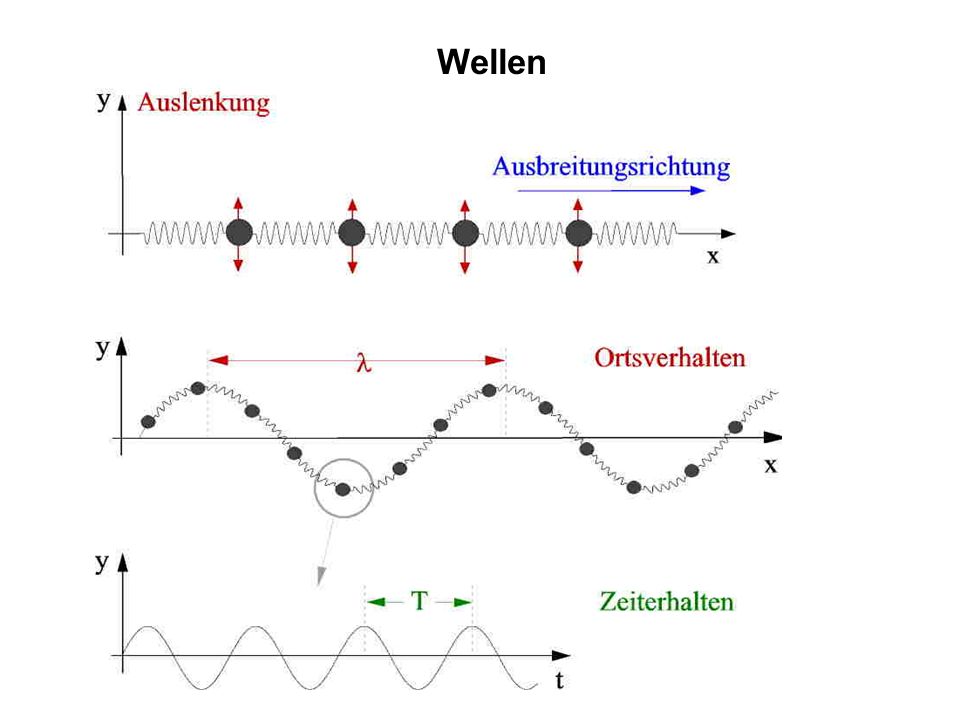

21 Wellen

22 Wellen

23 Wellen

24 Wellenausbreitung

25 Interferenz

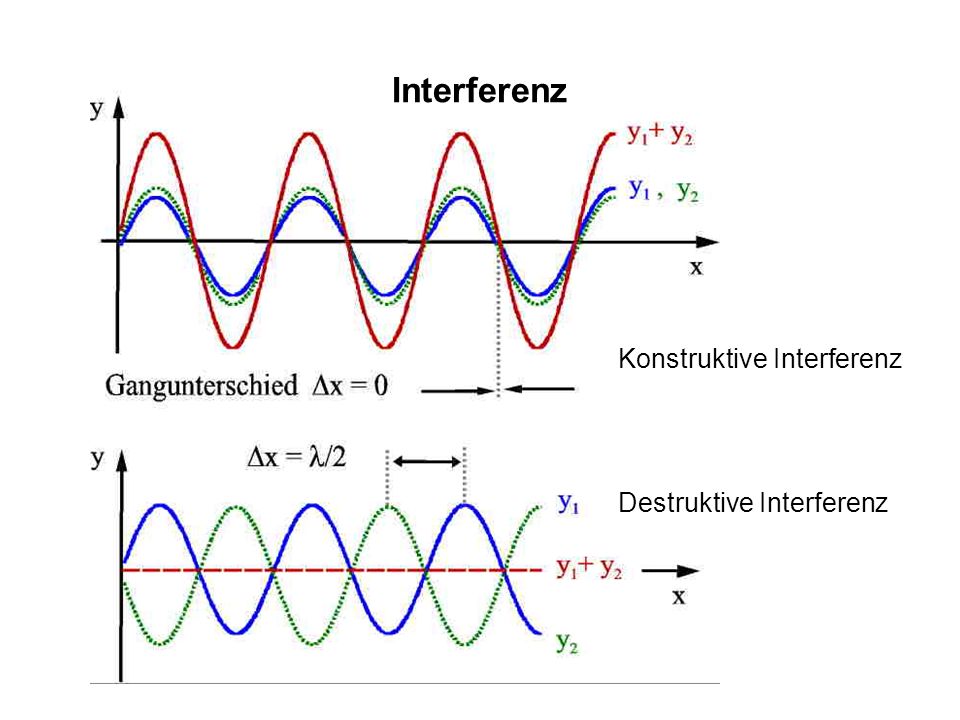

26 Interferenz Konstruktive Interferenz Destruktive Interferenz

27

28

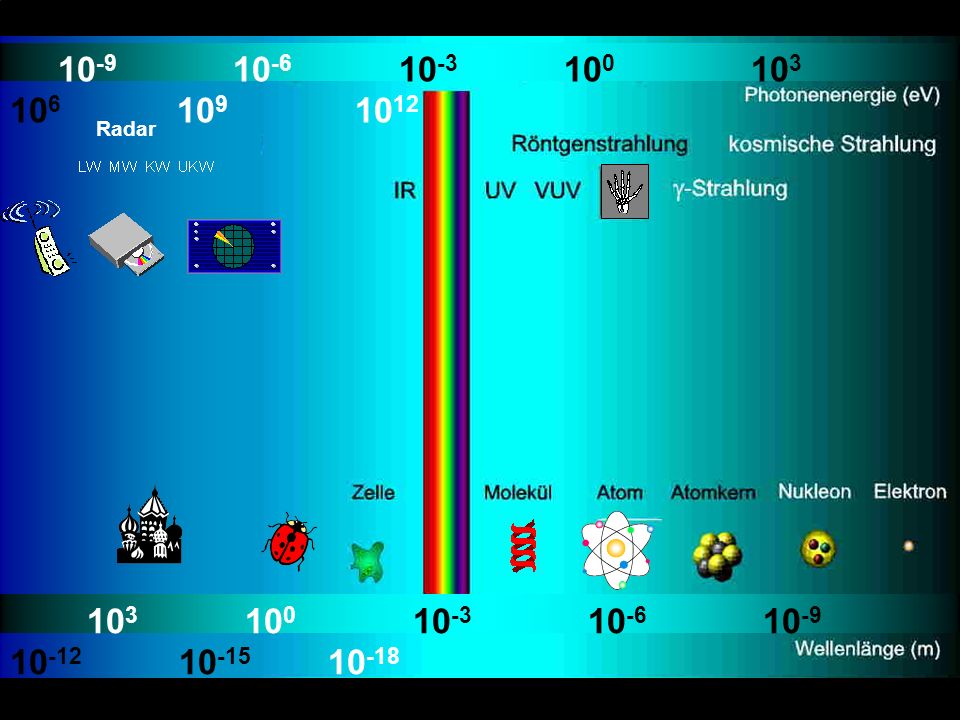

29 Radar

30 Brechung / Reflexion

31 Totalreflexion

32 Sammel-Linse Zerstreuungs-Linse

33 Abbildung mit Sammellinsen

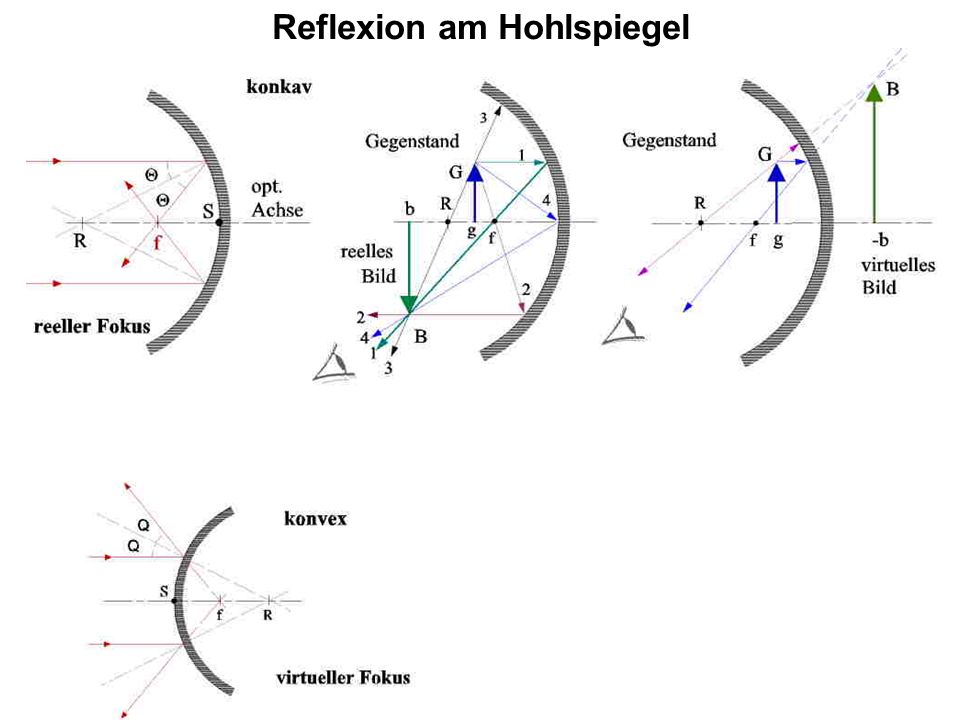

34 Reflexion am Hohlspiegel

35 Huygens`sches Prinzip

36 Interferenz am Doppelspalt

37 Beugung am Einzelspalt

38

39 Beugungsbegrenztes Auflösungsvermögen

40 Interferenz an dünnen Schichten
θ d

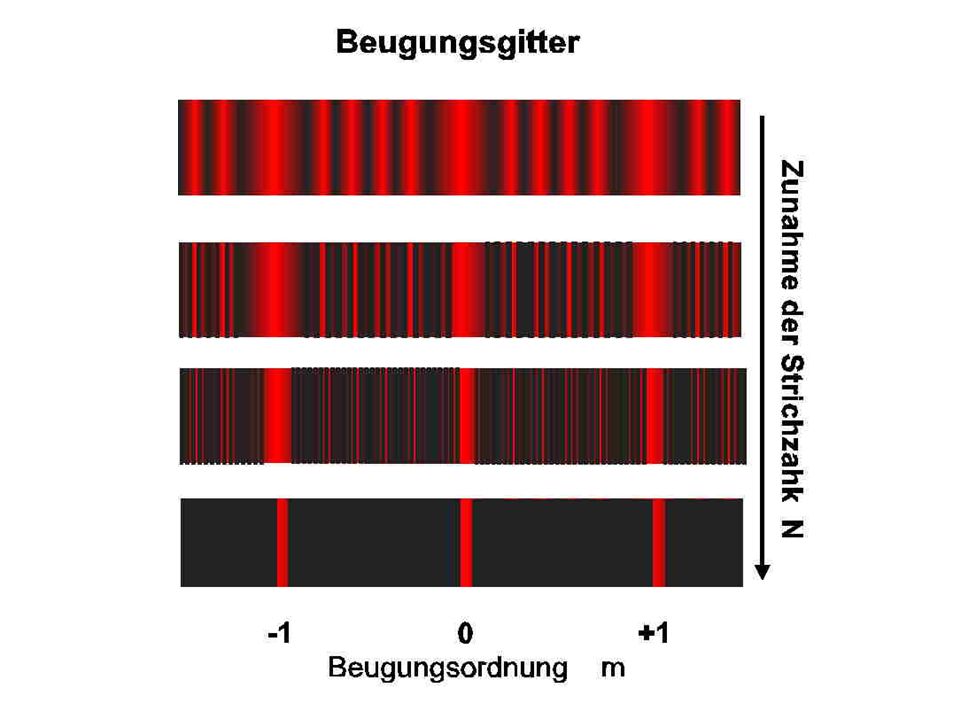

41 Gitter

42

43 Physik und Umwelt II Übungen Nr. 2
A2.1: a) Eine Schraubenfeder (Federschwinger) hat die Richtgröße D = 25 N/m. Welche Masse m muss angehängt werden, damit sie in einer Minute 25 elastische Schwingungen ausführt? b) Vergrößert man die an einer Schraubenfeder hängende Masse m um 60 g, so verdoppelt sich ihre Schwingungsdauer T. Wie groß ist die anfängliche Masse m? c) Um eine Schraubenfeder um s = 8 cm zu dehnen, ist die Arbeit W = 2 x Nm erforderlich. Berechnen Sie die Periodendauer T, die sich beim Anhängen eines Massenstückes von m = 50 g ergibt! A2.2: Eine Uhr in Form eines mathematischen Pendels besitzt eine Pendellänge von l0 = 50 cm. Es stellt sich heraus, dass dieses Pendel im Verlauf von 12 Stunden genau 30 Minuten nachgeht. Welche Pendellänge l muss gewählt werden, damit die „Uhr“ richtig geht? A2.3: Eine harmonische Schwingung hat eine Amplitude von 8 cm und erreicht 0,2 s nach dem Nulldurchgang die Elongation von 6 cm. a) Wie groß sind Frequenz f und Periodendauer T der Schwingung? b) Nach welcher Zeit t2 wird die angegebene Elongation innerhalb der gleichen Periode ein zweites Mal erreicht? A2.4: a) Eine Lärmquelle verursacht am Standort eines Anwohners einen Schallpegel von L = 90 dB. Wie viele gleichartige Lärmquellen müssen gleichzeitig am selben Standort laufen, damit der Anwohner einen Schallpegel von L = 120 dB ausgesetzt wird? b) Die drei identischen Triebwerke am Heck eines Flugzeugs erzeugen am Standort eines Flughafenmitarbeiters einen Schallpegel von 140 dB. Wie hoch ist der Schallpegel, wenn nur ein Triebwerk läuft? Welchen Wert hat dort die Schallintensität? c) Im Abstand von 30 m zu einem startenden Düsenjet herrscht ein Schallpegel von 135 dB. Wie hoch ist der Schallpegel im Abstand von 50 m und welchen Wert hat dort die Schallintensität?
