1 Grundlagen - Querschnitt
VESTRA Bahn/Straße VESTRA Seven Grundlagen - Querschnitt © AKG Software Consulting GmbH Stand: Mai 2011

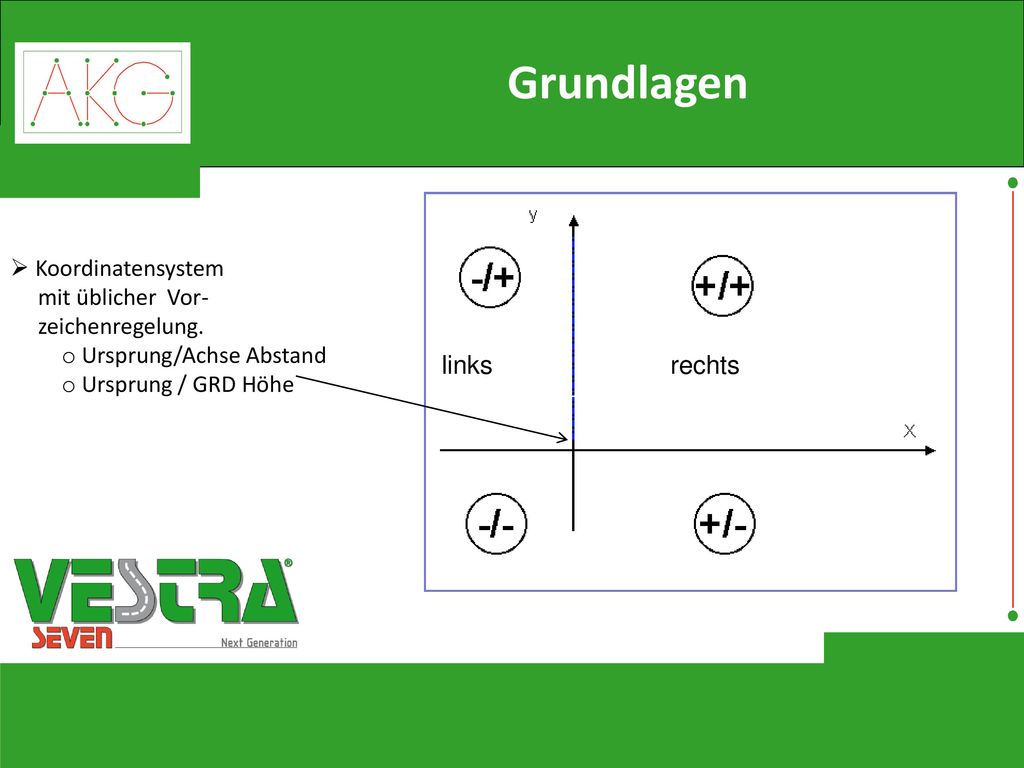

2 Grundlagen links rechts Koordinatensystem mit üblicher Vor-
VESTRA seven Betatest Grundlagen Koordinatensystem mit üblicher Vor- zeichenregelung. Ursprung/Achse Abstand Ursprung / GRD Höhe links rechts (c) AKG Software

3 Grundlagen links rechts
VESTRA seven Betatest Grundlagen QP-Straße Spuren aus Deckenbuch Punkte auf Spur innen/außen Wenn Spur ausgewählt => „örtliches Koordinatensystem“ Ursprung = P1 (P0) !Linke Seite: Vorzeichen werden automatisch gedreht. P1 immer innen! links rechts links rechts (c) AKG Software

4 Grundlagen Schienenpunkte P1 und P0 werden nicht gespiegelt.
VESTRA seven Betatest Grundlagen Keine Spuren im Bahnquerschnitt Bei Achse Typ Bahn => Schienenpunkte (QP-Speicher) Achseigenschaften müssen definiert sein Achseigenschaften = Spurweite, Gradiente, Überhöhung Gleisbaustein Bei Auswahl der Gleisachse => „örtliches Koordinatensystem“ Ursprung = P1 (P0) Vorzeichenregelung wie bei QP-Straße Schienenpunkte P1 und P0 werden nicht gespiegelt. Nur Vorzeichen bei Bausteindefinition! links rechts links rechts (c) AKG Software

5 Grundlagen QP-Objekte
VESTRA seven Betatest Grundlagen QP-Objekte Einzelpunkte Einzelpunkte werden zu Linien Linien werden zu Flächen Mit diesen drei Objekten arbeitet der Querschnitt Zur Erzeugung dieser Objekte dienen unterschiedlichste Definitionen (c) AKG Software

6 Bausteine Bausteinverwaltung Kategorien Import / Export Neue Bausteine
VESTRA seven Betatest Bausteine Bausteinverwaltung Kategorien Import / Export Neue Bausteine Konzept „Kopplung von Bausteinen“ Andockpunkte werden für Bezugs-Bausteine bekannt gegeben (P1, P0 und z. B. P99 Mulden-Ende, P100 Bö innen/außen) Andockpunkte werden zu Aufhängepunkten für den anzukoppelnden Baustein. Bausteine werden mit 1 bzw. 2 Andockpunkten gekoppelt (z.B. Baustein-Ende P0 auf P99 bei Verl. FSS bis Mulden-Ende). Bei komplexeren Querschnitten, können auch mehr als zwei Aufhängepunkte eingestellt und in der Bausteindefinition genutzt werden. (c) AKG Software

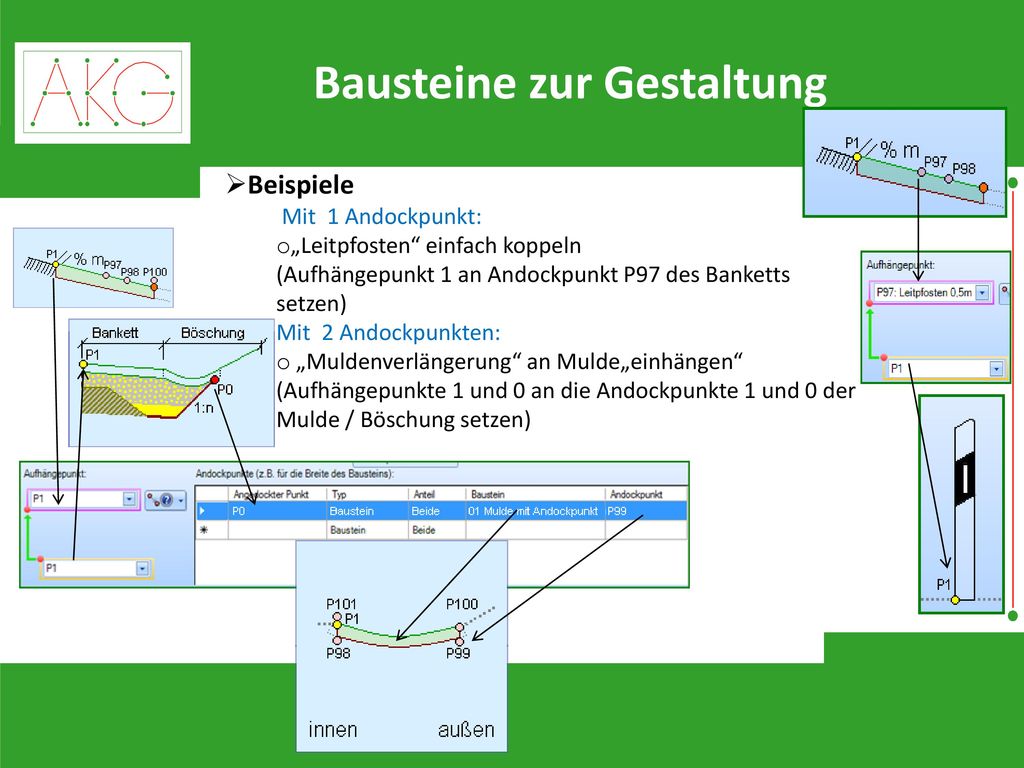

7 Bausteine zur Gestaltung
VESTRA seven Betatest Bausteine zur Gestaltung Beispiele Mit 1 Andockpunkt: „Leitpfosten“ einfach koppeln (Aufhängepunkt 1 an Andockpunkt P97 des Banketts setzen) Mit 2 Andockpunkten: „Muldenverlängerung“ an Mulde„einhängen“ (Aufhängepunkte 1 und 0 an die Andockpunkte 1 und 0 der Mulde / Böschung setzen) (c) AKG Software

8 Grundlagen Wichtig für den Einbau der Bausteine:
VESTRA seven Betatest Grundlagen Wichtig für den Einbau der Bausteine: Bausteinbild gibt Hinweise für das Einbauen (c) AKG Software

9 Definition Querschnitt
VESTRA seven Betatest Definition Querschnitt Spurmanager Deckenbuch automatisch verknüpft Drag&Drop der Definitionen hierarchisches Koppeln optional: Reihenfolge der Berechnung ändern Bedingungen und Vorränge Analog zu VESTRA 6H Definitionen Konzept analog zu VESTRA 6H keine festen Typen, alles per Baustein Planumsdefinitionen und Gestaltung auch per Baustein Koppeln von Bausteinen Bezug auf Planum möglich (c) AKG Software
