Angewandte Physik Schwingungen und Wellen Prof. Dr. H. Graßl, Angewandte Physik

2 breiten sich räumlich aus
Schwingungen: örtlich stationär Wellen: breiten sich räumlich aus Prof. Dr. H. Graßl, Angewandte Physik

3 Schwingungen und Wellen
Energie-transport potentielle Energie in Feder kinetische Energie der Masse Prof. Dr. H. Graßl, Angewandte Physik

4 Bedeutung von Schwingungen und Wellen in Technik und Wissenschaft
Energiespeicher (Bewegung auf begrenztem Raum, verwandt mit Rotation) (auch mikroskopisch; z.B. Energie in Gasteilchen) Zeitmaßstab: Keine Uhr ohne Oszillator Störeffekte: Materialermüdung durch Dauerbelastung Grundform der Existenz: Nullpunktsschwingungen Wellen (gekoppelte Schwingungen): Energietransport: Meereswellen, 50Hz-Netz, Mikrowellenherd, Laser Informationstransport: Schallwellen, Radio, Fernsehen, Funkkommunikation Materialtransport: Materiewellen, jede Materie Prof. Dr. H. Graßl, Angewandte Physik

5 Präsenzübung Eine Maschine der Masse m = 1,5t steht auf sechs gleichen Federn der Federkonstante 𝑘 = 3 · 104 𝑁/𝑚. Dämpfungselemente bewirken eine Dämpfung mit dem Dämpfungsgrad 𝜗 = 0,15. Wie groß ist die Federkonstante der Kombination der 6 Federn? Wie groß ist die Resonanzfrequenz der Maschinenschwingung? Wenn die Maschine mit der Drehzahl 𝑛1 = 500 𝑚𝑖𝑛 läuft, treten infolge einer Erregerkraft Schwingungen mit der Amplitude 𝑦 1 = 1𝑚𝑚 auf. wie groß ist die Anregungsfrequenz, die der Drehzahl entspricht im Vergleich zur Resonanzfrequenz? Wie groß muss die Drehzahl 𝑛2 gewählt werden, damit die Amplitude auf 𝑦 2 =0,1𝑚𝑚 abnimmt?

6 Angewandte Physik Schwingungen Prof. Dr. H. Graßl, Angewandte Physik

7 Verschiedene Arten von oszillierenden Systemen
Kippschwinger Zeit Harmonischer Oszillator sinusförmige („harmonische“) Schwingung Prof. Dr. H. Graßl, Angewandte Physik

8 1. "Harmonische" Schwingung ohne Reibung
Beispiel Federpendel: 1) träge Masse (~ Verharrung) 2) rücktreibende Kraft: Feder (~ Elastizität) Auslenkung hängt sinusförmig von Zeit ab. Es gibt eine Eigenfrequenz f0 Zeit t Auslenkung x(t) Geschwindigkeit v(t) Schwingungs- periode T0 Eigenfrequenz f0=1/T0 Prof. Dr. H. Graßl, Angewandte Physik

9 Ähnlichkeit von Harmonischer Schwingung und Kreisbewegung
𝑦 𝑦 𝑥 T 𝑦 𝑡 =𝑦0 sin 2π 𝑇 t =𝑦0sin⁡ ωt Kreisfrequenz ω =2π/T Prof. Dr. H. Graßl, Angewandte Physik

10 2. gedämpfte harmonische Schwingung
Federpendel: 1) Masse, 2) rücktreibende Federkraft 3) Reibung führt zu Dämpfung der Schwingung Zeit t Auslenkung x nimmt mit Zeit ab Schwingungs- periode und Frequenz ändern sich: fd < f0 Prof. Dr. H. Graßl, Angewandte Physik

11 3. erzwungene harmonische Schwingung
Aspekte zum Federpendel: 1) Masse 2) rücktreibende Federkraft  Eigenfrequenz 3) sinusförmig variierende Anregung mit beliebiger Frequenz 4) Auslenkung nach Anfangseffekten schließlich mit Anregungsfrequenz 5) Resonanz Eigenfrequenz  ~ Resonanzfrequenz Zeit t Auslenkung x Anregungsfrequenz Schwingungsfrequenz Antrieb 6) Achtung: die Variable die den Antrieb darstellt (z.B. Kraft) hat meist eine andere Dimension wie die Variable die die schwingende Größe darstellt (z.B. Weglänge) Prof. Dr. H. Graßl, Angewandte Physik

12 Übersicht über harmonische Schwinungen
freie Schwingung erzwungene Schwingung 1) 4) ungedämpft 2) 3) gedämpft Prof. Dr. H. Graßl, Angewandte Physik

13 wichtige Begriffe eines schwingenden Systems
Resonator: Freiheitsgrad(e) (Auslenkung, Amplitude) Resonanz: Eigenfrequenz (freie, ungedämpfte Schwingung) Abwechselnd kinetische Energie / Potenzielle Energie (Energieerhaltung) Reibung: Umwandlung von potenzieller/kinetischer Energie in Wärme (auch Energie!) zeitliches Abklingen (Dämpfung) der Schwingung durch Reibung verschiedene mögliche Abhängigkeiten der Reibung von 'Geschwindigkeit' Erreger: periodische Auslenkung, unabhängige Erregerfrequenz sinusförmig (anderer Zeitverlauf möglich: siehe Basketball-Dribbeln) nach Einschwingvorgang: Resonator schwingt mit Erregerfrequenz Einschwingvorgang allgemein: Überlagerung aus Bewegungen mit Eigenfrequenz (abklingend) und mit Erregerfrequenz ( stationärer Zustand) Erreger + Resonator  "Oszillator" Prof. Dr. H. Graßl, Angewandte Physik

14 Beispiele für schwingende Systeme / Oszillatoren
Unruh in Uhrwerk 1 Hz Stimmgabel 440 Hz Foucault-Pendel 0,2 Hz Stimmgabelquarz in Quarzuhr 32768 Hz Molekülschwingung x GHz –THz Schwingquarz 4 MHz YIG Oszillator 4 GHz

15 Freie, ungedämpfte Schwingung; mathematisch
reibungsfreie Gleitbewegung y Beschleunigungskraft = Federkraft Differenzialgleichung 𝑦 in DGL eingesetzt : Lösungsansatz komplex: Steifigkeit Trägheit Resonanzfrequenz Prof. Dr. H. Graßl, Angewandte Physik

16 Verschiedene Resonatoren / Oszillatoren
Steifigkeit Trägheit Prof. Dr. H. Graßl, Angewandte Physik

17 Energie und Energierhaltung bei Schwinungsvorgängen
kinetische Energie in auf/ab-Geschwindigkeit der Masse potenzielle Energie in Dehnung/Kompession der Feder t oberer Umkehrpunkt unterer Umkehrpunkt Energie pulsiert mit doppelter Frequenz vmax abwärts vmax aufwärts t Prof. Dr. H. Graßl, Angewandte Physik

18 Analogie: Oszillator mechanisch / elektrisch
kinetische / magnetische Energie potentielle / elektrostatische Energie Prof. Dr. H. Graßl, Angewandte Physik

19 gedämpfte harmonische Schwingungen
Spezialfall: Dämpfung (Reibung) ist proportional zu Geschwindigkeit (Änderung der oszillierenden Größe) FTrägheit schon wieder eine Differenzial-gleichung! gewöhnliche lineare Differentialgleichung allgemeiner Lösungsansatz: gedämpfte harmonische Schwingung Prof. Dr. H. Graßl, Angewandte Physik

20 gedämpfte harmonische Schwingungen
Dämpfung (Reibung) proportional zur Änderung (Geschwindigkeit) der oszillierenden Größe FTrägheit Kreisfrequenz der gedämpften Schwingung Kreisfrequenz der ungedämpften Schwingung Abklingkoeffizient [1/s] Zeit t Abklingzeitkonstante [s] innerhalb von t fällt Amplitude auf 1/e vom Anfangswert Prof. Dr. H. Graßl, Angewandte Physik

21 Dämpfungsgrad  und Güte Q
Beispiele: Stimmgabel, Quarzschwinger, elektr. Hohlraumresonator, akustischer Hallraum, ... reale Resonatoren haben immer Dämpfung (Verluste) Maß für Dämpfung im Verhältnis zu Schwinungsfrequenz: Dämpfungsgrad  Güte Q (dimensionslos) (dimensionslos) Prof. Dr. H. Graßl, Angewandte Physik

22 verschiedene Bereiche des Dämpfungsgrades
Schwingfall J < 1 w0 > d Kriechfall J > 1 w0 < d aperiodischer Grenzfall J = 1 w0 = d Auslenkung klingt schnellstmöglich ab Prof. Dr. H. Graßl, Angewandte Physik

23 Erzwungene Schwingung: Resonator mit Anregung
Dämpfung Antrieb FErreger Elektrisches Analogon Eingangsspannung Ausgangsspannung Prof. Dr. H. Graßl, Angewandte Physik

24 Amplitudengang der Resonanz
Resonanzfrequenz Resonator schwingt mit Erregerfrequenz W Amplitude hängt von Erregerfrequenz ab w0 Erregerfrequenz W Prof. Dr. H. Graßl, Angewandte Physik

25 Abhängigkeit der Resonanzkurve von Dämpfung
Resonator schwingt mit Erregerfrequenz W Amplitude hängt von Erregerfrequenz ab zunehmende Phasenverschiebung g(W) zwischen Erreger und Auslenkung des Resonators Prof. Dr. H. Graßl, Angewandte Physik

26 Amplituden- und Phasengang der Resonanz
wres ® w0 wichtige Eigenschaften der Resonanz: Resonanzfrequenz wres < w0 wres ® w0 für J ® 0 Phasenverschiebung g = 0 ® p Bandbreite bei -3dB = (1/√2) von Maximum der Resonanzkurve Prof. Dr. H. Graßl, Angewandte Physik

27 Resonanzfrequenz: Frequenz größter Schwingungsamplitude
Resonanzfrequenz wird durch Dämpfung etwas kleiner Prof. Dr. H. Graßl, Angewandte Physik

28 Resonanzüberhöhung Prof. Dr. H. Graßl, Angewandte Physik

29 Resonanzbreite Prof. Dr. H. Graßl, Angewandte Physik

30 Einschwingvorgang bei abruptem Beginn der Anregung zur Zeit t=0
a) freie abklingende Schwingung mit d b) Anregung mit Frequenz  c) Einschwingvorgang: Überlagerung von a) und b) d) stationäre Schwingung mit Frequenz  a) b) c) d) Prof. Dr. H. Graßl, Angewandte Physik

31 Übergang von Schwingung zu Welle: gekoppelte Oszillatoren
Prof. Dr. H. Graßl, Angewandte Physik

32 2 gekoppelte Schwinger gleichphasig gegenphasig Linearkombination
ohne Kopplung: Kopplungsgrad k12= 0 2 identische Schwinger: gleiche Eigenfrequenz w0 mit Kopplung: Kopplungsgrad k12> 0 2 Eigenmoden: gleichphasig: w1 gegenphasig: w2 Allgemeine Bewegung: Linearkombination der beiden Eigenmoden gleichphasig gegenphasig Linearkombination Prof. Dr. H. Graßl, Angewandte Physik

33 2 gekoppelte Schwinger Schwebung
Allgemeine Bewegung: Linearkombination der Eigenmoden Schwebung Prof. Dr. H. Graßl, Angewandte Physik

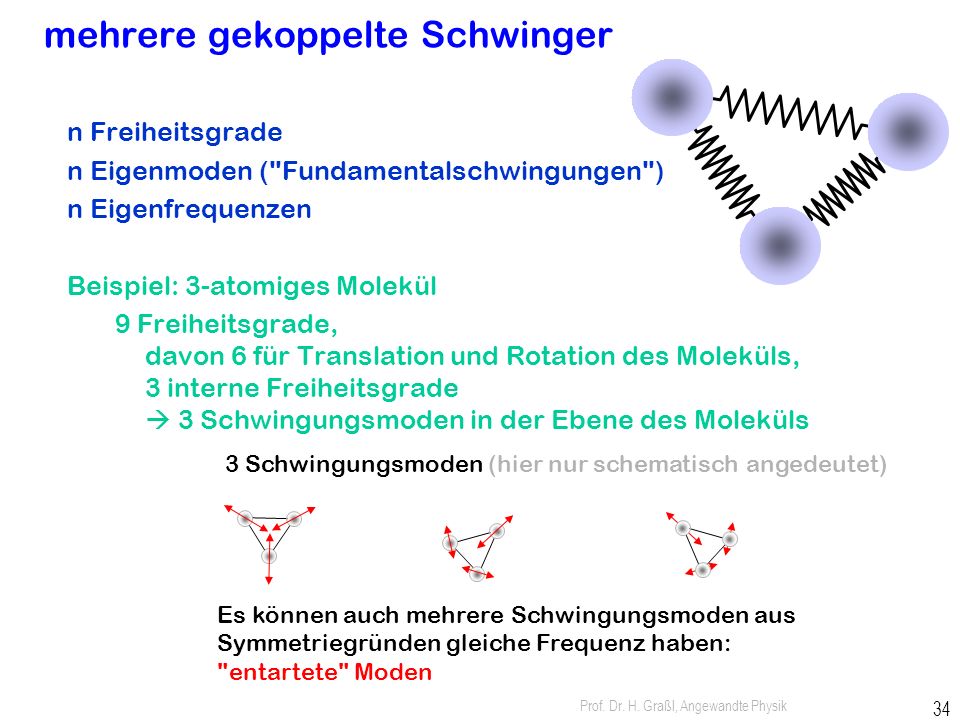

34 mehrere gekoppelte Schwinger
n Freiheitsgrade n Eigenmoden ("Fundamentalschwingungen") n Eigenfrequenzen Beispiel: 3-atomiges Molekül 9 Freiheitsgrade, davon 6 für Translation und Rotation des Moleküls, 3 interne Freiheitsgrade  3 Schwingungsmoden in der Ebene des Moleküls 3 Schwingungsmoden (hier nur schematisch angedeutet) Es können auch mehrere Schwingungsmoden aus Symmetriegründen gleiche Frequenz haben: "entartete" Moden Prof. Dr. H. Graßl, Angewandte Physik

35 Ausblick: Anzahl der Freiheitsgrade sehr groß
Energiebändermodelle: kontinuierlicher Bereich von möglichen Eigenfrequenzen Energie ~ Eigenfrequenzen Festkörper mit 1023 Atomen Einzelatom Prof. Dr. H. Graßl, Angewandte Physik

36 Angewandte Physik Wellen Prof. Dr. H. Graßl, Angewandte Physik

37 gekoppelte Schwingungen  Welle
einzelner Schwinger Transversalwelle Longitudinalwelle kein Materietransport aber Energietransport Prof. Dr. H. Graßl, Angewandte Physik

38 Transversalwelle und Longitudinalwelle
Prof. Dr. H. Graßl, Angewandte Physik

39 harmonische Wellen Auslenkung ist Funktion von Ort und Zeit:
Frequenz f = w/2p Wellenlänge l = 2p/k Wellenzahl k = 2p/l Phasengeschwindigkeit c = l f Prof. Dr. H. Graßl, Angewandte Physik

40 Überlagerung von Wellen gleicher Frequenz
allgemein lineare Superposition: Wellenfunktionen können addiert werden ebene stehende Welle in x-Richtung Prof. Dr. H. Graßl, Angewandte Physik

41 stehende Wellen eindimensional sich ausbreitende Wellen
gegenläufige Wellen: gleiche Amplitude  stehende Wellen: Wellenknoten und Wellenbäuche Eine stehende Welle ist die Überlagerung von zwei gegenläufigen Wellen mit gleicher Amplitude und gleicher Wellenlänge Prof. Dr. H. Graßl, Angewandte Physik

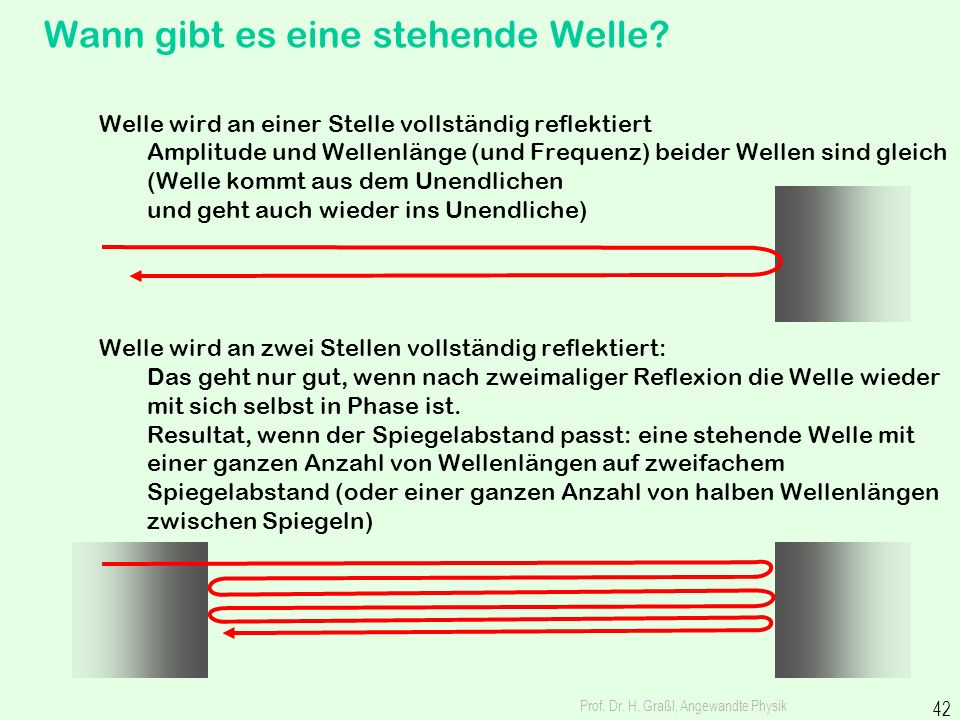

42 Wann gibt es eine stehende Welle?
