1 EPB Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

2 功能 驻车制动功能 动态紧急制动功能 自适应辅助启动 TüV模块
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

3 驻车制动功能 在任何行驶状态下张紧力必须充分，在坡度超过30%时，仪表板中央显示屏出现文字警报
在制动盘冷却后，制动力会自动张紧（温度模块提供制动盘温度） 仪表板和开关上的控制灯将显示动态状态 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

4 动态紧急制动功能 紧急制动功能 v > 7 km/h v < 7 km/h 通过ESP实施制动
在怠速时操纵油门踏板，减小发动机扭矩。 所有四个车轮制动盘均可建立制动压力 EPB处于激活状态时，速度自动调节功能关闭 车辆最大负加速度为8m/s2 在开关开启期间，车辆将被制动 如果继续操纵油门，处于激活状态的紧急制动功能将被关闭 通过语音信号进行功能显示 驻车制动关闭 当驻车制动关闭时，通过仪表板上驻车制动显示单元和开关上的控制灯来显示 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

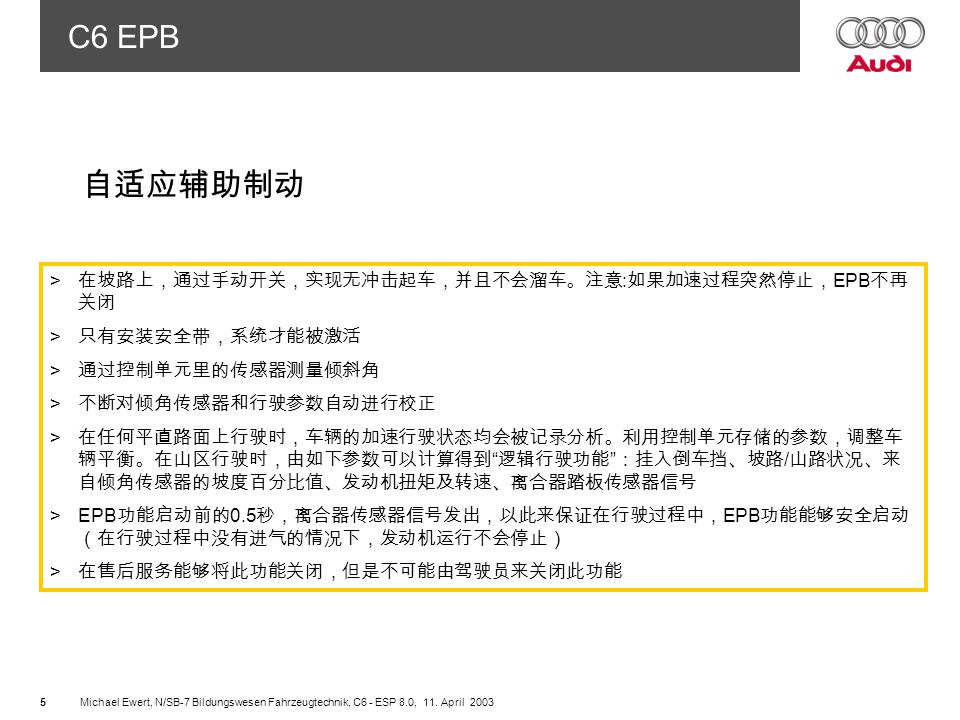

5 自适应辅助制动 在坡路上，通过手动开关，实现无冲击起车，并且不会溜车。注意:如果加速过程突然停止，EPB不再关闭
只有安装安全带，系统才能被激活 通过控制单元里的传感器测量倾斜角 不断对倾角传感器和行驶参数自动进行校正 在任何平直路面上行驶时，车辆的加速行驶状态均会被记录分析。利用控制单元存储的参数，调整车辆平衡。在山区行驶时，由如下参数可以计算得到“逻辑行驶功能”：挂入倒车挡、坡路/山路状况、来自倾角传感器的坡度百分比值、发动机扭矩及转速、离合器踏板传感器信号 EPB功能启动前的0.5秒，离合器传感器信号发出，以此来保证在行驶过程中，EPB功能能够安全启动（在行驶过程中没有进气的情况下，发动机运行不会停止） 在售后服务能够将此功能关闭，但是不可能由驾驶员来关闭此功能 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

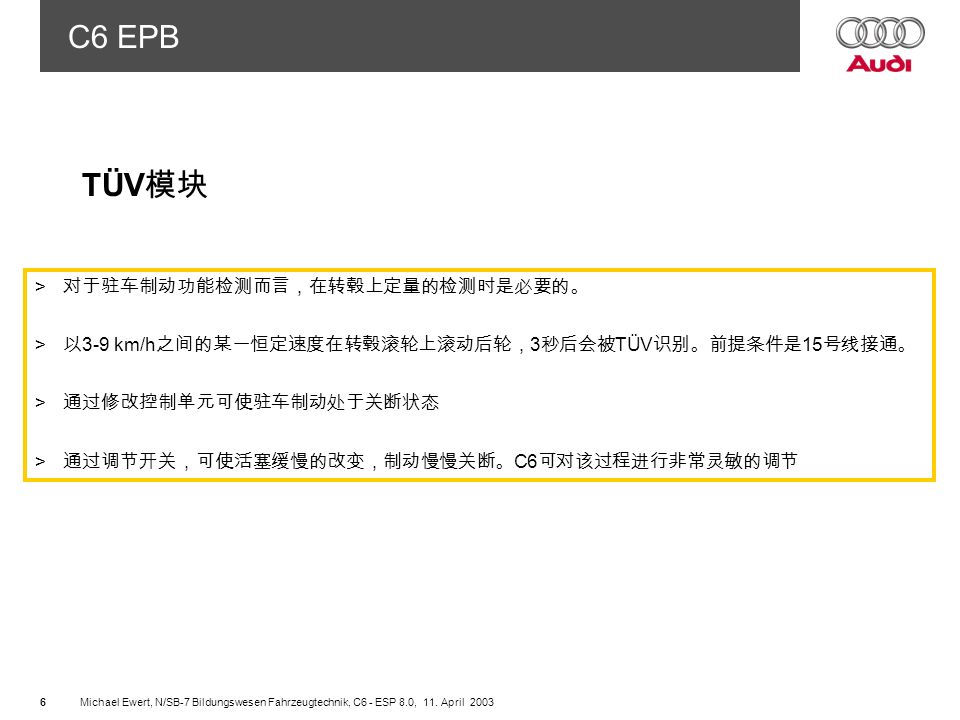

6 TÜV模块 对于驻车制动功能检测而言，在转毂上定量的检测时是必要的。
以3-9 km/h之间的某一恒定速度在转毂滚轮上滚动后轮，3秒后会被TÜV识别。前提条件是15号线接通。 通过修改控制单元可使驻车制动处于关断状态 通过调节开关，可使活塞缓慢的改变，制动慢慢关断。C6可对该过程进行非常灵敏的调节 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

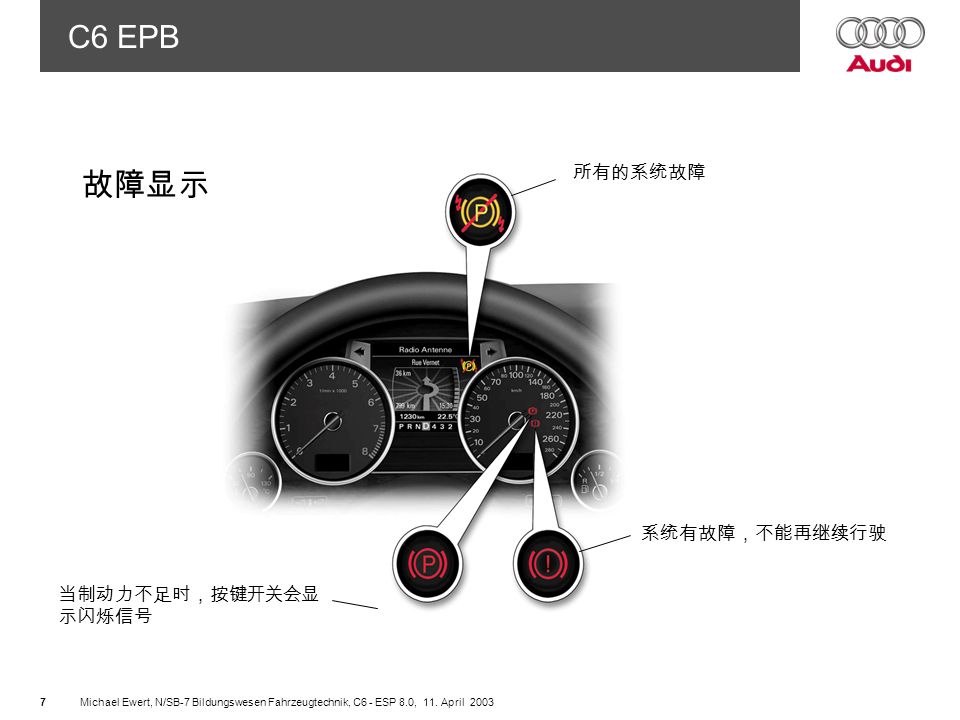

7 故障显示 所有的系统故障 系统有故障，不能再继续行驶 当制动力不足时，按键开关会显示闪烁信号
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

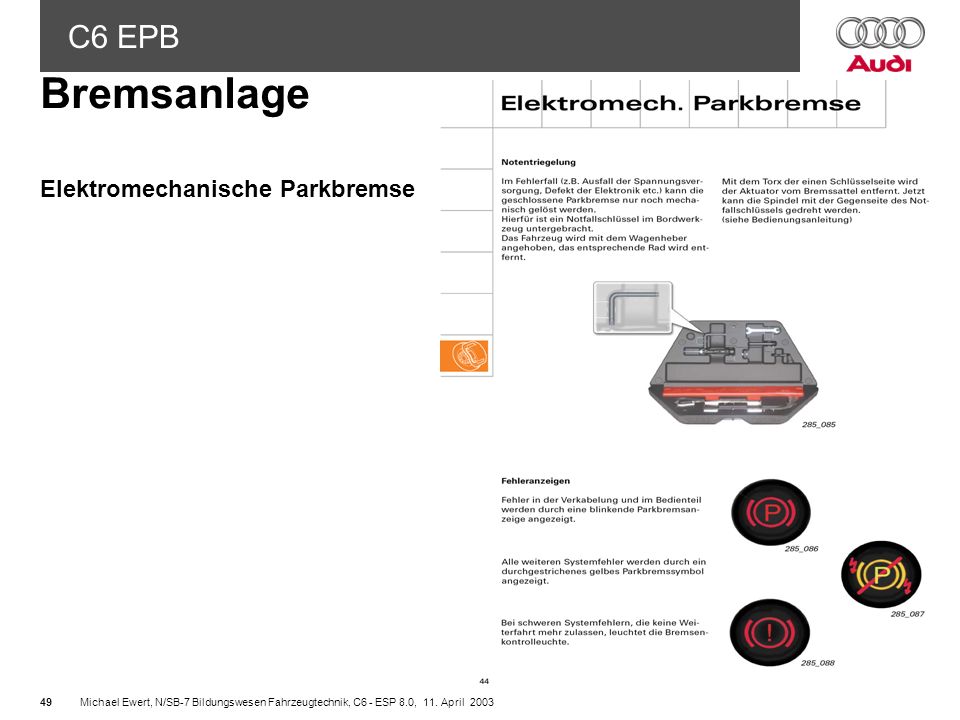

8 紧急释放 在发生故障的情况下(例如电源断电，电气故障）锁止的制动盘只可以用机械方式解锁。
为此打开随车工具里的紧急情况锁。用千斤顶将车抬高,相应的轮脱离地面。 用锁止一侧的Torx可以将执行器从制动钳分开。现在中心轴与应急锁的反面一侧就可以旋开。(参阅服务手册) Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

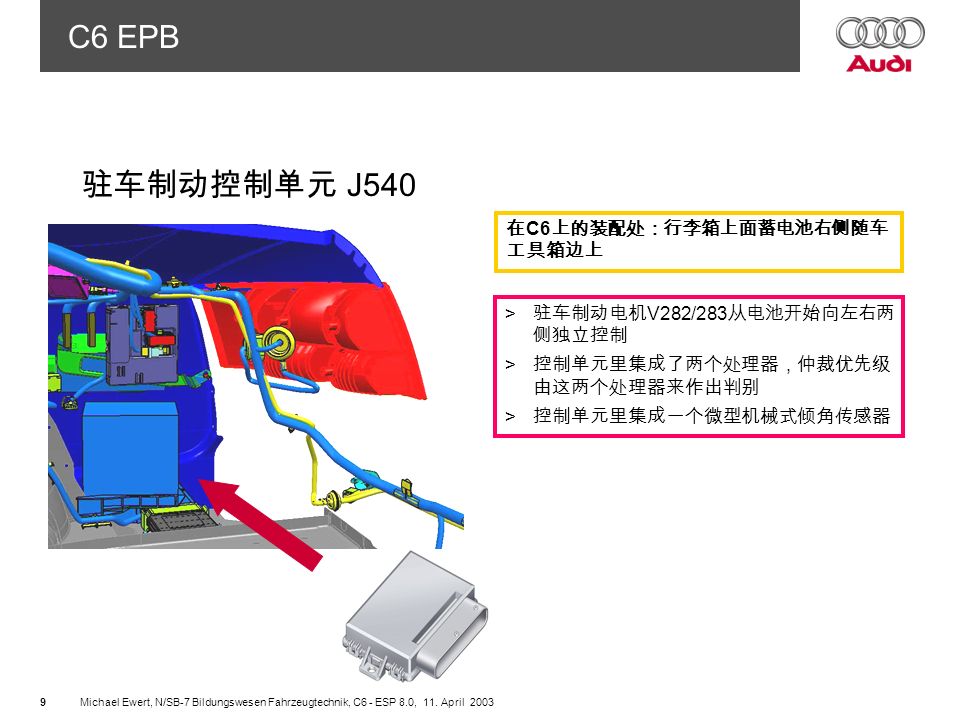

9 驻车制动控制单元 J540 在C6上的装配处：行李箱上面蓄电池右侧随车工具箱边上 驻车制动电机V282/283从电池开始向左右两侧独立控制
控制单元里集成了两个处理器，仲裁优先级由这两个处理器来作出判别 控制单元里集成一个微型机械式倾角传感器 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

10 J540驻车制动电机 V282/283 通过驱动轴施加制动蹄片的机械张紧力；自锁螺纹 通过摆动轮盘驱动机构实现主轴驱动 通过直流电机完成驱动
驱动装置和电机在制动钳上用法兰连接 在C6上电插头直接固定在机体上，而不再从机体上引电线了 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

11 伺服电机功能 (1) 传动分成3个步骤 (1:3) 通过采用齿形皮带驱动机构的电 机驱动输入端 通过新型传动片摆动轮盘机构 2 通过驱动轴
总传动比：1:147 2 6 5 另外，在C6中电机和驱动机构之间以橡胶轴承连接，以降低噪音。齿型皮带采用斜齿带，所以运行噪音更低。 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

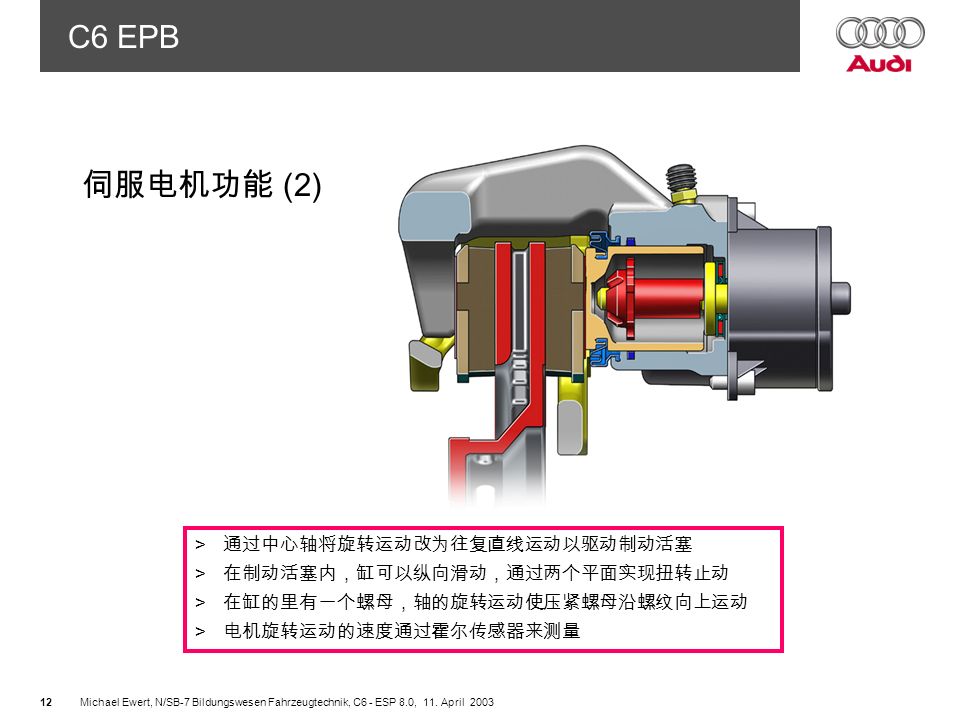

12 伺服电机功能 (2) 通过中心轴将旋转运动改为往复直线运动以驱动制动活塞 在制动活塞内，缸可以纵向滑动，通过两个平面实现扭转止动
在缸的里有一个螺母，轴的旋转运动使压紧螺母沿螺纹向上运动 电机旋转运动的速度通过霍尔传感器来测量 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

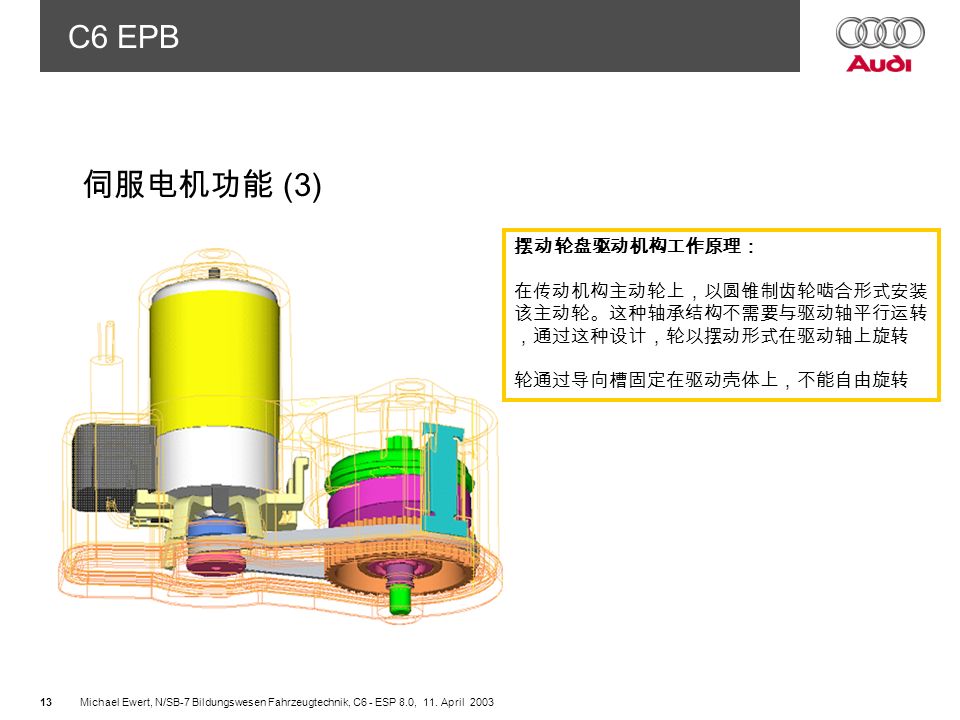

13 伺服电机功能 (3) 摆动轮盘驱动机构工作原理：
在传动机构主动轮上，以圆锥制齿轮啮合形式安装该主动轮。这种轴承结构不需要与驱动轴平行运转，通过这种设计，轮以摆动形式在驱动轴上旋转 轮通过导向槽固定在驱动壳体上，不能自由旋转 2 6 5 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

14 伺服电机功能 (4) 工作原理 摆动轮盘式驱动机构 摆动轮有51个齿，驱动输出轴有50个齿。
工作原理 摆动轮盘式驱动机构 摆动轮有51个齿，驱动输出轴有50个齿。 通过这种所谓的分配偏差，摆动轮上的齿始终与驱动输出齿轮的赤面啮合，而不会在齿间啮合，通过这种方式驱动输出轮以一个很小的旋转角旋转。 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

15 伺服电机功能 (5) 2 工作原理 摆动轮盘式驱动机构 主动轮作旋转运动期间，每次啮合由从动轮和摆动轮盘的两个齿完成。
工作原理 摆动轮盘式驱动机构 主动轮作旋转运动期间，每次啮合由从动轮和摆动轮盘的两个齿完成。 通过摆动轮盘的运动，一个完全的啮合过程中，摆动轮盘每转动一半后，第二个齿轮副啮合 当主动轮每旋转半周，从动轮和它相连的轴大约转动半个齿距 6 5 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

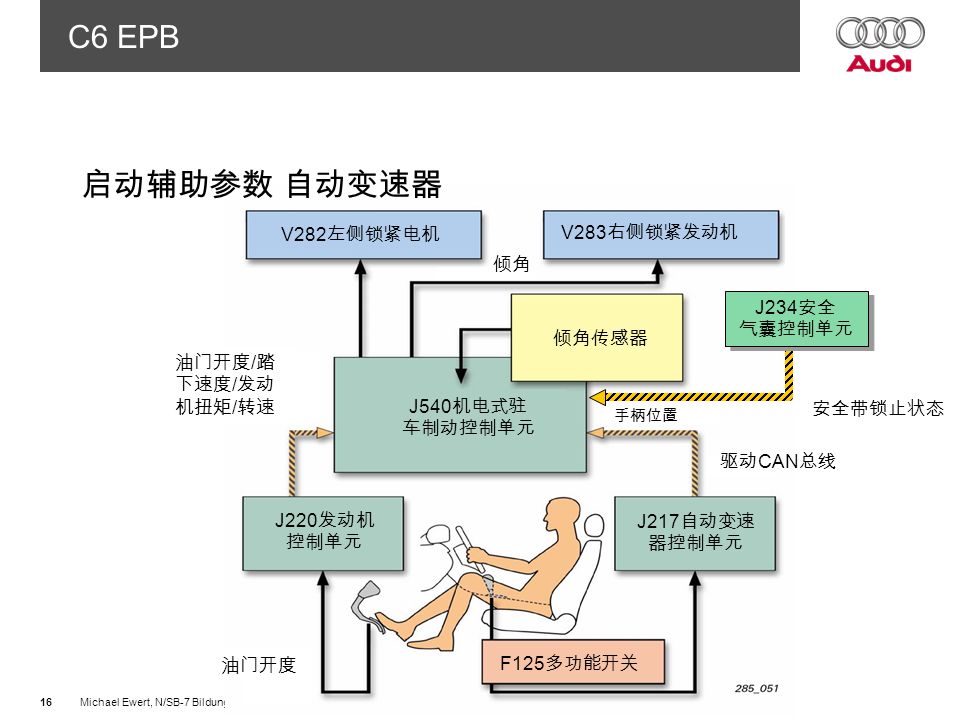

16 启动辅助参数 自动变速器 V282左侧锁紧电机 V283右侧锁紧发动机 倾角 J234安全 气囊控制单元 倾角传感器
安全带锁止状态 J234安全 气囊控制单元 V282左侧锁紧电机 V283右侧锁紧发动机 倾角传感器 油门开度/踏下速度/发动机扭矩/转速 J540机电式驻车制动控制单元 手柄位置 J220发动机控制单元 J217自动变速器控制单元 油门开度 F125多功能开关 倾角 驱动CAN总线 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

17 启动辅助参数 自动变速器 V282左侧锁紧电机 V283右侧锁紧发动机 倾角 J234安全 气囊控制单元 倾角传感器
安全带锁止状态 J234安全 气囊控制单元 V282左侧锁紧电机 V283右侧锁紧发动机 倾角传感器 油门开度/踏下速度/发动机扭矩/转速 J540机电式驻车制动控制单元 J220发动机控制单元 J217自动变速器控制单元 油门开度 倒车灯开关 倾角 J519 Steuergerät für Bordnetz (ILM-Fahrer) 舒适CAN总线 J533 诊断接口 驱动CAN总线 离合器位置 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

18 离合器踏板位置传感器 任务: 获取离合器踏板实际位置信号 产生脉宽调制信号 产生速度调节装置开关信号(取消离合器踏板开关) 生产商：
Automotive Electronic Controls Hagenauer Strasse Wiesbaden , Germany fax: 生产商： Methode Electronic Inc. (USA) Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

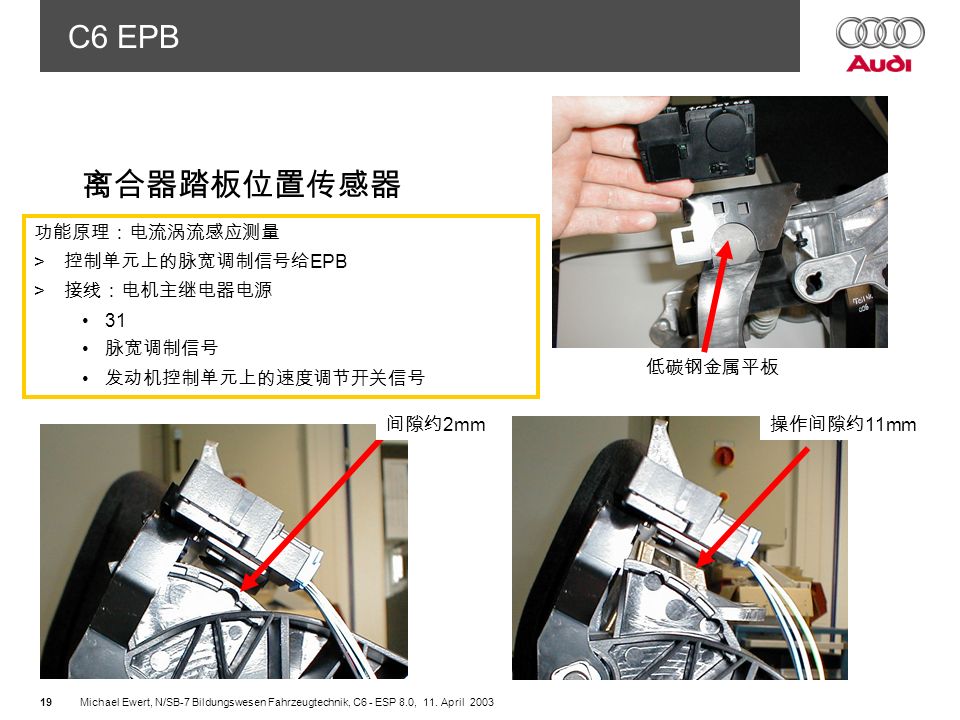

19 离合器踏板位置传感器 功能原理：电流涡流感应测量 控制单元上的脉宽调制信号给EPB 接线：电机主继电器电源 31 脉宽调制信号
发动机控制单元上的速度调节开关信号 低碳钢金属平板 间隙约2mm 操作间隙约11mm Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

20 离合器踏板位置传感器 初始化： 初始化按照如下步骤进行：踏板在ZND未操纵的位置应该保留5秒，用这种方法初始化上止点。然后必须操作一次,并踩到底停留1.25s。 初始化在生产线上进行，并且将来传感器在使用过程中不能自行调整。 可以用诊断仪在EPB控制单元的测量数据块（地址码8）里从不可操作30到可操作240之间读取离合器踏板传感器功能初始化数值，这就是踏板行程。 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

21 新技术及产品升级（底盘） 车轮和车胎的结合 车轮不能和老的A6相替换 冬季链能被用于冬季胎上 轮胎压力
冬季链能被用于冬季胎上 轮胎压力 燃油箱盖上轮胎压力表 轮胎压力监控 (选装) 压力的改变必须被MMI保存 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

22 C6 - EPB Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

23 Bremsanlage Elektromechanische Parkbremse
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

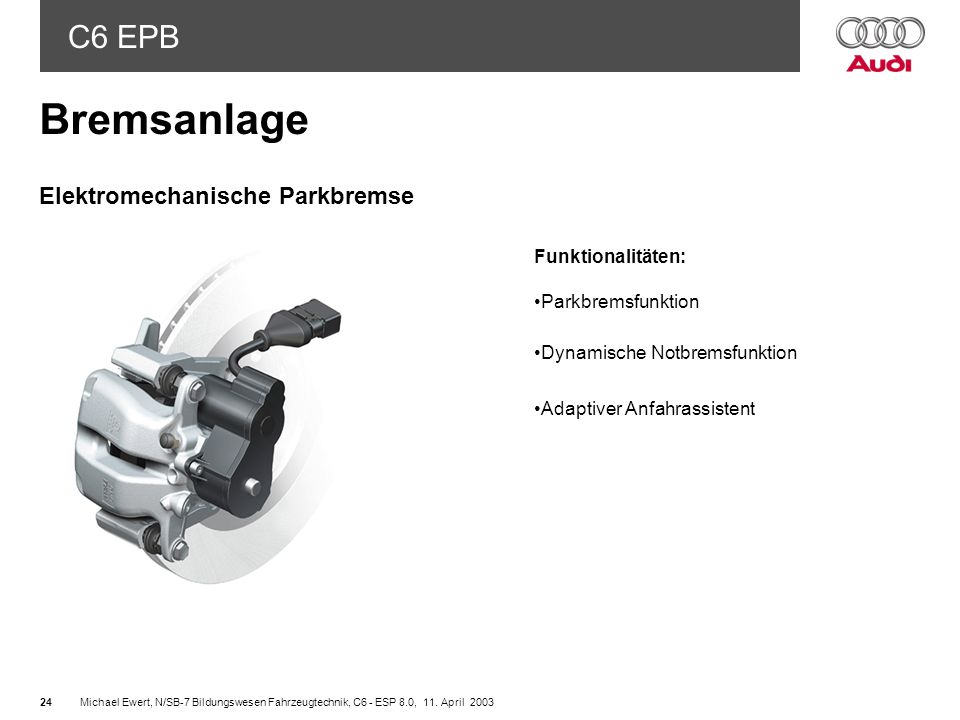

24 Bremsanlage Elektromechanische Parkbremse Funktionalitäten:
Parkbremsfunktion Dynamische Notbremsfunktion Adaptiver Anfahrassistent Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

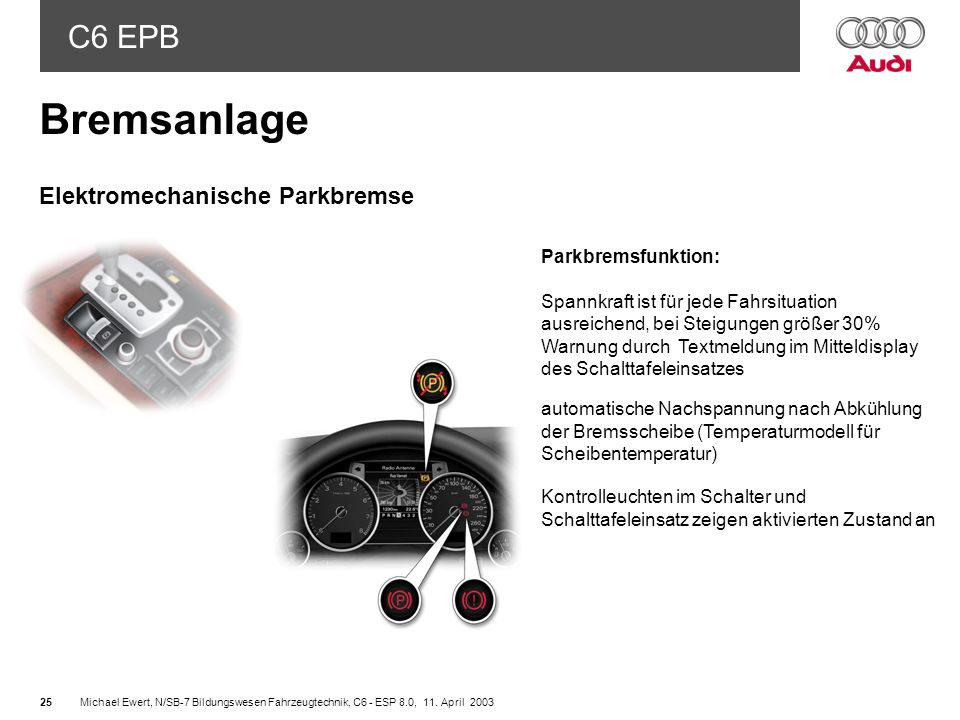

25 Bremsanlage Elektromechanische Parkbremse Parkbremsfunktion:
Spannkraft ist für jede Fahrsituation ausreichend, bei Steigungen größer 30% Warnung durch Textmeldung im Mitteldisplay des Schalttafeleinsatzes automatische Nachspannung nach Abkühlung der Bremsscheibe (Temperaturmodell für Scheibentemperatur) Kontrolleuchten im Schalter und Schalttafeleinsatz zeigen aktivierten Zustand an Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

26 Bremsanlage Elektromechanische Parkbremse Notbremsfunktion
V > 7km/h maximale Fahrzeugverzögerung 8m/s2 Solange Schalter gezogen wird, wird Fahrzeug abgebremst. aktivierte Notbremsfunktion wird abgeschaltet, wenn weiteres Gasgeben erfolgt Anzeige der Funktion durch akustisches Signal V < 7km/h Parkbremse wird geschlossen Anzeige durch Parkbremsanzeige im Schalttafeleinsatz und Kontrollampe im Schalter wenn Parkbremse geschlossen ist Abbremsung durch ESP Motormoment wird bei noch betätigtem Gaspedal auf Leerlauf zurückgenommen Bremsdruckaufbau in allen vier Radbremsen Abschaltung GRA, falls aktiv Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

27 Bremsanlage Elektromechanische Parkbremse Adaptiver Anfahrassistent:
realisiert ruckfreies Anfahren ohne Zurückrollen des Fahrzeugs an Steigungen, auch bei Fahrzeugen mit Handschalter. Achtung: EPB schließt nicht mehr, wenn Anfahrvorgang plötzlich beendet wird! nur bei angelegtem Sicherheitsgurt aktiv Messung Neigungswinkel durch Sensor im Steuergerät ständige automatische Kalibrierung von Neigungswinkelsensor und Anfahrparametern Bei jedem Anfahrvorgang in der Ebene wird das Beschleunigungsverhalten des Fahrzeuges ausgewertet und mit dem im Steuergerät hinterlegten Parametersatz für die Regelung abgeglichen. Beim Anfahren am Berg werden „Anfahrlogiken“ aus folgenden Parametern errechnet: Rüchwärtsgang eingelegt, Hang-/Berglage, Steigungsprozent aus Neigungssensor, Motormoment, Motordrehzehl, Kupplungssensorsignal Das Kupplungssensorsignal eilt dem Öffnungsvorgang der EPB 0,5 sec voraus. Damit ist gewährleistet, daß die EPB beim Anfahrvorgang sicher geöffnet ist. (Kein Abwürgen des Motors beim Anfahren ohne Gas) Möglichkeit der Deaktivierung im Kundendienst, Abschaltung durch Fahrer nicht möglich Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

28 Bremsanlage Elektromechanische Parkbremse Modus TÜV:
Für Funktionsüberprüfung der Parkbremse ist dosierbare Abbremsung auf Bremsenprüfstand notwendig. Bewegen sich die Hinterräder auf der Rolle des Bremsenprüfstandes mit konstanter Geschwindigkeit zwischen 3 und 9 km/h, wird nach 3s der Modus TÜV erkannt. Voraussetzung hierfür ist Klemme 15 ein. Das Schließverhalten der Parkbremse wird durch das Steuergerät modifiziert: Mit Bewegung des Schalters wird der Kolben langsam verfahren und die Bremse langsam geschlossen. Beim C6 wurde dieser Vorgang sehr feinfühlig abgestimmt. Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

29 Bremsanlage Elektromechanische Parkbremse Fehleranzeigen
alle Systemfehler Blinkt gemeinsam mit Anzeige im Druckschalter, wenn Spannkraft unzureichend Systemfehler, Weiterfahrt nicht ratsam Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

30 Bremsanlage Elektromechanische Parkbremse Steuergerät J540
Verbauort im C6: Oberhalb der Batterie auf der rechten Kofferraumseite bei Bordwerkzeugset Ansteuerung der Feststellmotoren V282/283 erfolgt ab Batterie für linken und rechten Motor getrennt Im Steuergerät sind zwei Prozessoren implementiert. Freigabeentscheidungen werden von beiden Prozessoren getroffen Im Steuergerät ist ein mikromechanischer Neigungswinkelsensor integriert. Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

31 Bremsanlage Elektromechanische Parkbremse Feststellmotor V282/283
mechanische Zuspannung der Bremsbeläge durch Spindelantrieb, selbsthemmendes Gewinde Spindelantrieb durch Taumelscheibengetriebe Getriebeantrieb durch Gleichstrommotor Getriebe und Motor sind am Bremssattel angeflanscht. Beim C6 sind die elektrischen Anschlüsse direkt am Gehäuse angebracht. Es gibt kein aus dem Gehäuse heraustretendes Kabel. Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

32 Bremsanlage Elektromechanische Parkbremse Funktion
Die Übersetzung erfolgt in drei Stufen. erste Übersetzungsstufe (1:3) durch Zahnriemenantrieb Motor-Getriebeeingang zweite Stufe durch Taumelscheibengetriebe dritte Stufe durch Spindelantrieb Gesamtübersetzung: 1:147 Beim C6 werden zusätzlich Getriebe und Motor in Gummilagern zur akustischen Entkopplung geführt. Der Zahnriemen ist schrägverzahnt und läuft deshalb leiser. Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

33 Bremsanlage Elektromechanische Parkbremse Funktion
Umsetzung Drehbewegung - Hubbewegung durch Spindel zum Antrieb des Bremskolbens. Im Bremskolben Zylinder in Längsrichtung gleitend gelagert, Verdrehsicherung durch zwei Planflächen In Auftulpung des Zylinders ist eine Mutter verprägt, Drehbewegung der Spindel bewegt Druckmutter auf dem Spindelgewinde. Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

34 Bremsanlage Elektromechanische Parkbremse
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

35 Bremsanlage Elektromechanische Parkbremse
Funktionsweise Taumelscheibengetriebe Auf dem Getriebeantriebsrad ist ein Rad mit einer kegelförmigen Verzahnung gelagert. Die Lagerung ist nicht achsparallel zum Antriebsrad ausgeführt. Dadurch beschreibt das Rad bei Drehung des Antriebsrades eine Taumelbewegung. Das Rad ist durch Nutenführungen im Getriebegehäuse festgelegt. Es kann sich nicht frei drehen. Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

36 Bremsanlage Elektromechanische Parkbremse
Funktionsweise Taumelscheibengetriebe Das Taumelrad hat 51 Zähne, das Getriebeausgangsrad 50 Zähne. Durch diesen sog. Teilungsfehler trifft der Zahn des Taumelrades immer auf eine Flanke des Getriebeausgangsrades und nie in die Zahnlücke. Dadurch wird das Getriebeausgangsrad um einen kleinen Drehwinkel weiterbewegt. Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

37 Bremsanlage Elektromechanische Parkbremse
Funktionsweise Taumelscheibengetriebe Während einer Umdrehung des Getriebeeingangsrades gelangen jeweils zwei Zähne von Getriebeausgangsrad und Taumelrad in Eingriff. Durch die Taumelbewegung kommt das zweite Zahnradpaar (Position 2) nach einer halben Umdrehung des Taumelrades in vollen Eingriff. Das Getriebeausgangsrad und die mit ihm verbundene Spindel wird mit jeder halben Umdrehung des Getriebeeingangsrades um ca. eine halbe Zahnbreite weiterbewegt. Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

38 Neuerungen Stellmotor
Maßnahmen zur Geräuschreduzierung: Zahnriemen 2 Grad schräg verzahnt, dadurch entstehende Querkraft wird durch Riemenreibung vernichtet, d.h. keine Gefahr von Zahnriemenabwurf. Motor-/Getriebeeinheit gummi/geräuschdämpfend gelagert Entfall der Hallsensoren Steckerverbindung direkt am Gehäuse Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

39 Getriebe und Motor geräuschdämpfend fixiert und gelagert
Dämpfungselement Fixierplatte Motorlager unten Getriebe und Motor geräuschdämpfend fixiert und gelagert Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

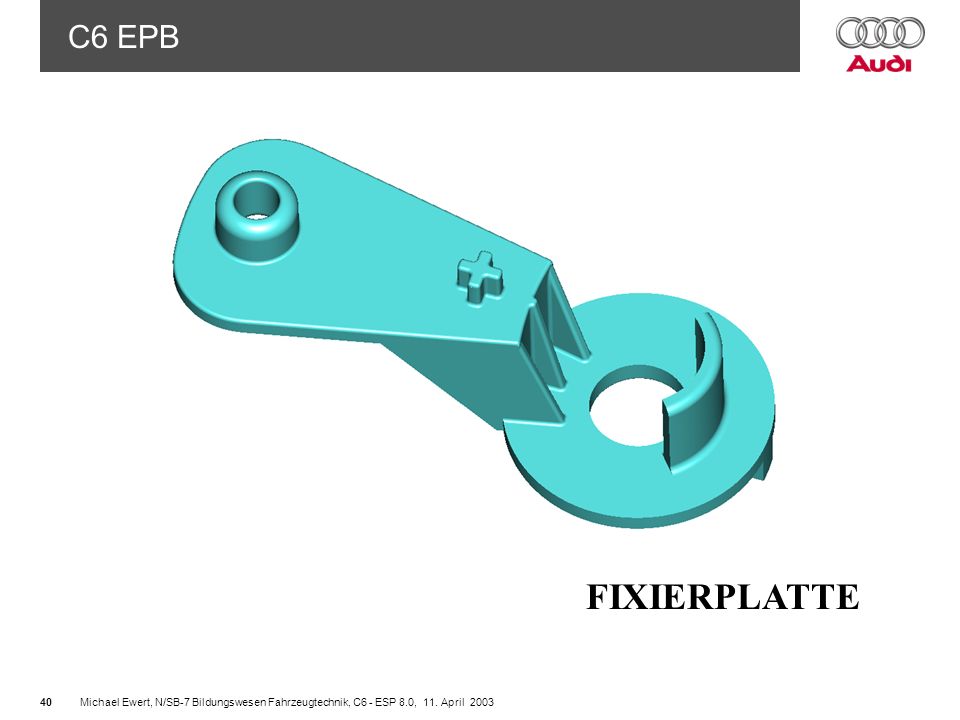

40 FIXIERPLATTE Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

41 DÄMPFUNGSELEMENT OBEN MOTORLAGER UNTEN
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

42 Anfahrassistent - Parameter Automatisches Getriebe
J234 Steuergerät für Airbag Status Gurtschloss Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

43 Anfahrassistent - Parameter Schaltgetriebe
J234 Steuergerät für Airbag Status Gurtschloss CAN - Antrieb J533 Diagnose Interface CAN - Komfort Kupplungs-pedalwert J519 Steuergerät für Bordnetz (ILM-Fahrer) Schalter für Rückfahrlicht Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

44 Geber Kupplungspedalwert

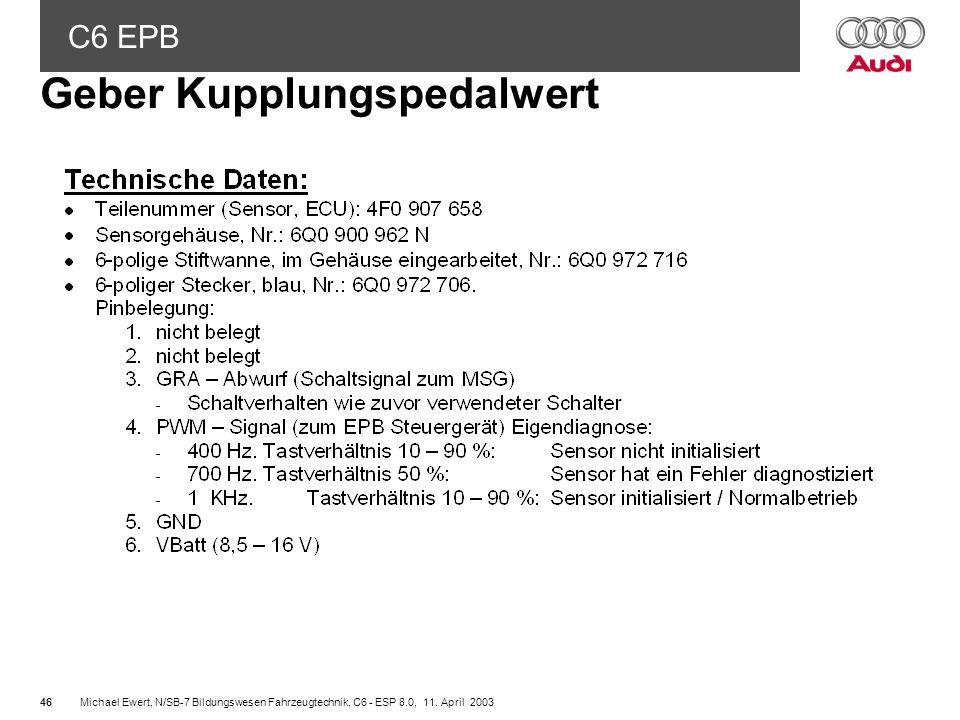

Aufgaben: Erfassung der aktuellen Pedalposition des Kupplungspedals Erzeugung eines PWM - Signals Erzeugung des GRA - Schaltsignals (Entfall des Kupplungspedalschalters) Automotive Electronic Controls Hagenauer Strasse Wiesbaden , Germany fax: Hersteller: Methode Electronic Inc. (USA) Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

45 Geber Kupplungspedalwert
Pedalwertgeber Funktionsprinzip: Induktive Wirbelstrommessung Gibt PWM - Signal an Steuergerät für EPB Anschlüsse: Spannungsversorgung über Motor Hauptrelais 31 PWM - Signal GRA - Schaltsignal an Motorsteuergerät Metallplättchen aus Weicheisen Spalt betätigt ca. 11 mm Spalt unbetätigt ca. 2mm Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

46 Geber Kupplungspedalwert
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

47 Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8. 0, 11
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

48 Geber Kupplungspedalwert
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

49 Bremsanlage Elektromechanische Parkbremse
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003

50 Bremsanlage Elekromechanische Parkbremse
Michael Ewert, N/SB-7 Bildungswesen Fahrzeugtechnik, C6 - ESP 8.0, 11. April 2003
